उत्पाद जानकारी प्लास्टिक मॉड्यूलर चेन सहायक उपकरण

हमारे पास कन्वेयर के परिधीय पुर्जों की एक विस्तृत श्रृंखला है, जैसे कि समर्पित स्प्रोकेट, आइडलर, प्लास्टिक रेल, सेट कॉलर, चेन गाइड पार्ट्स, फ्रेम सपोर्ट पार्ट्स, प्रोडक्ट गाइड पार्ट्स और बेयरिंग यूनिट।

कृपया प्रत्येक सहायक उपकरण का उपयोग कैसे करें यह देखने के लिए नीचे दी गई छवियों पर क्लिक करें।

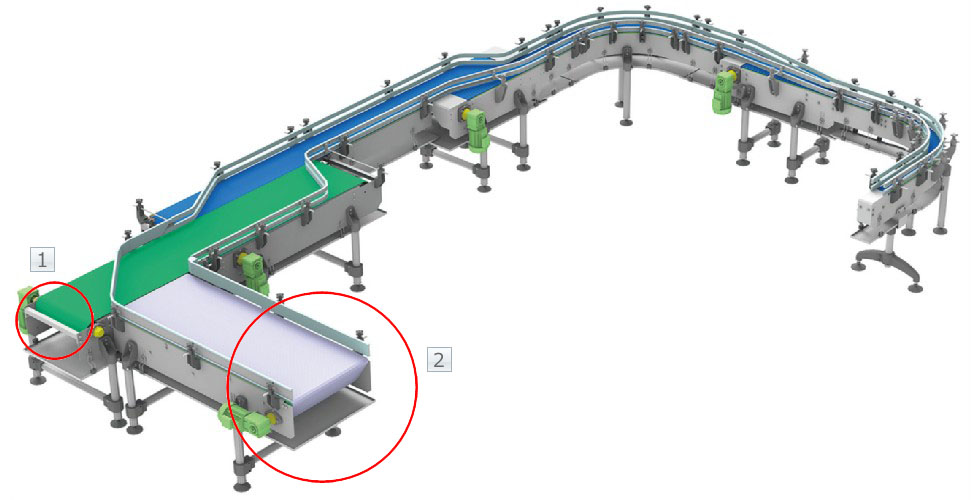

प्लास्टिक मॉड्यूलर चेन सहायक उपकरण





×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

स्प्रोकेट

  • ·उपयोग

    यह उत्पाद मोटर की शक्ति को चेन तक पहुंचाता है।

    कृपया उपयोग से पहले इसे कन्वेयर ड्राइव शाफ्ट से जोड़ दें।

  • ・उपयोग छवि

    स्प्रोकेट

    [बड़ा करने के लिए क्लिक करें]

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

आइडलर पहिए/आइडलर स्प्रोकेट

  • ·उपयोग

    कृपया इसे कन्वेयर के संचालित शाफ्ट से जोड़ें।

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

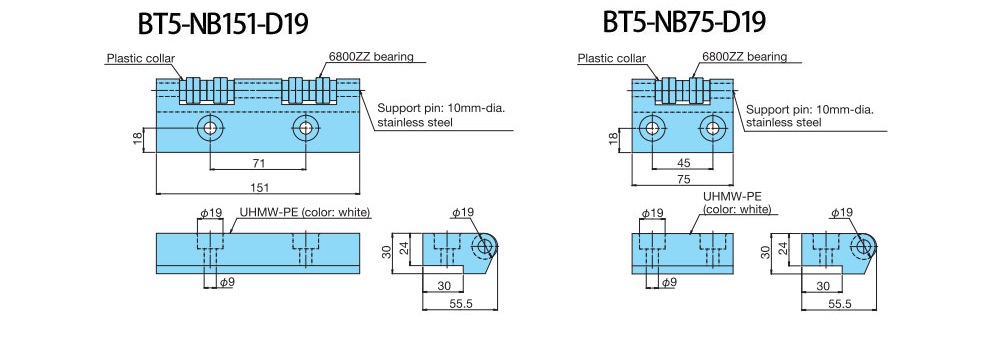

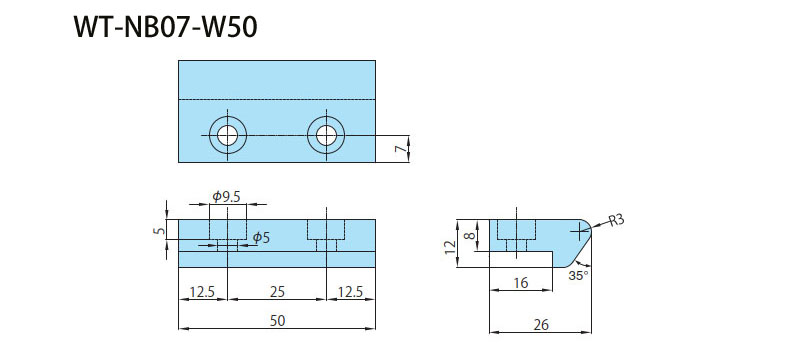

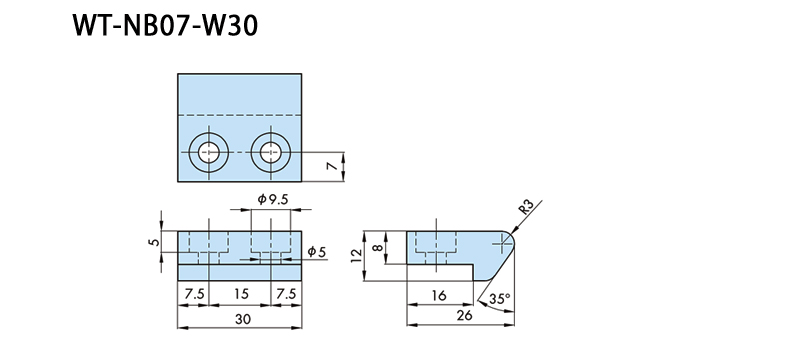

नाक पट्टी

  • ·उपयोग

    कन्वेयर के अंत में नोज़ बार स्थापित करके, कन्वेयर के बीच खाली स्थान को कम किया जा सकता है।

    छोटे सामानों के परिवहन के लिए आदर्श, जहां यह चिंता रहती है कि सामान कन्वेयर के बीच रह सकता है।

  • ・उपयोग छवि

    नाक पट्टी

    [बड़ा करने के लिए क्लिक करें]

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

डेड प्लेट

  • ·उपयोग

    अंत नाक सलाखों के साथ इन-लाइन एक साथ कन्वेयर सुचारू हस्तांतरण का समर्थन करता है।

  • ・उपयोग छवि

    डेड प्लेट

    [बड़ा करने के लिए क्लिक करें]

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

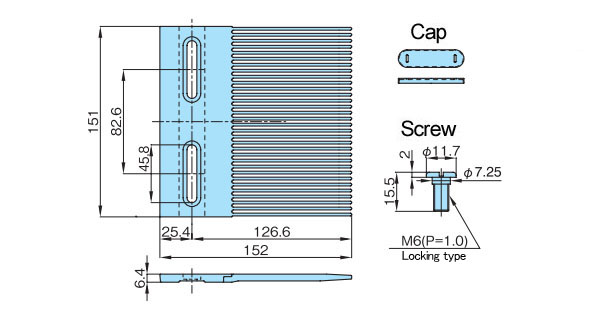

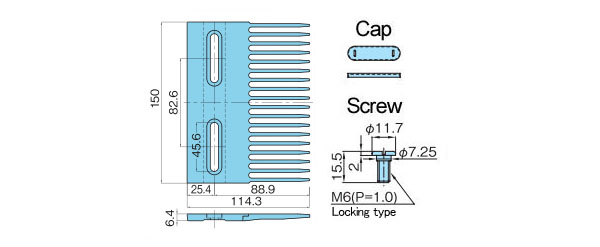

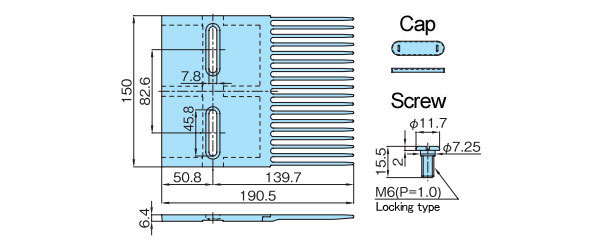

स्थानांतरण प्लेट

  • ·उपयोग

    उभरी हुई रिब प्रकार की प्लास्टिक मॉड्यूलर चेन के कनेक्टिंग बिंदुओं पर अंतराल को समाप्त करता है।

    इससे परिवहन की जाने वाली वस्तुओं के फंसने या उलझने से बचाव होता है, जिससे स्थानांतरण सुचारू रूप से हो पाता है।

  • ・उपयोग छवि

    स्थानांतरण प्लेट

    [बड़ा करने के लिए क्लिक करें]

सूची में

प्लास्टिक मॉड्यूलर चेन के लिए सहायक उपकरणों की सूची

चेन मॉडल संख्यालागू सहायक उपकरण

सहायक उपकरण मॉडल संख्याका


*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए आयामी चित्र पर क्लिक करें।

स्प्रोकेट

लागू श्रृंखला का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू श्रृंखला प्रकार लागू श्रृंखला
आवाज़ का उतार-चढ़ाव
मिमी		 दांतों की संख्या
विस्तृत प्रकार चौड़ाई अनुसार ढाला गया प्रकार
WT0400　 WT0405-W - 4.5 16, 20, 24, 32, 40

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 पायलट बोर
मिमी		 प्रकार

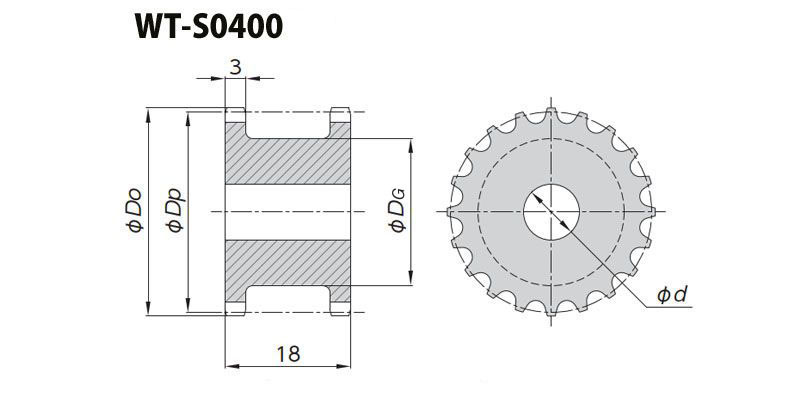

WT-S0400-16T 16 23.07 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 Φ8 एकीकृत प्रकार
WT-S0400-20T 20 28.77
WT-S0400-24T 24 34.48
WT-S0400-32T 32 45.91
WT-S0400-40T 40 57.35

यह स्प्रोकेट गर्मी या रसायन प्रतिरोधी नहीं है।
यदि आप उत्पाद का उपयोग किसी विशेष वातावरण या विशेष परिस्थितियों में कर रहे हैं, तो कृपया हमसे संपर्क करें।
WT0700　 WT0705-W WT0705-M 7.5 15, 24, 32, 48




मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

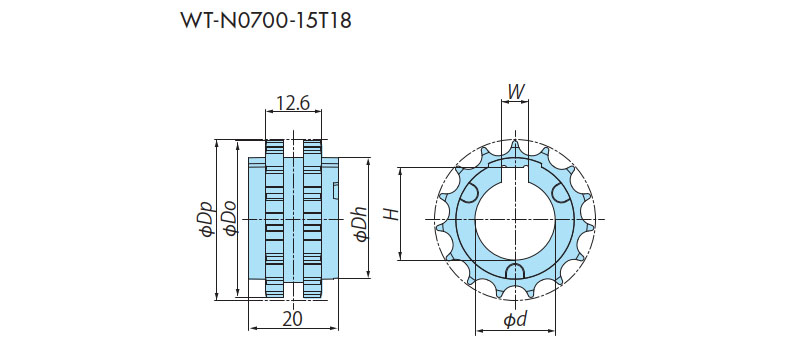

WT-N0700-15T18 15 36.07 Φ18 एकीकृत प्रकार

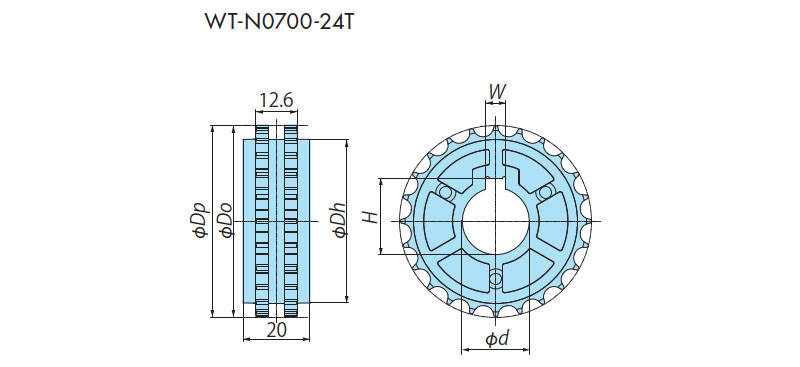

WT-N0700-24T■ 24 57.46 Φ20, Φ25, Φ30
WT-N0700-32T40S 32 76.52 □40
WT-N0700-48T■ 48 114.67 Φ30, □40, Φ50
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N0700-24T20 24 57.46 Φ20 एकीकृत प्रकार
WT-N0700-24T25 Φ25
WT-N0700-24T30 Φ30
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N0700-48T30 48 114.67 Φ30 एकीकृत प्रकार
WT-N0700-48T40S □40

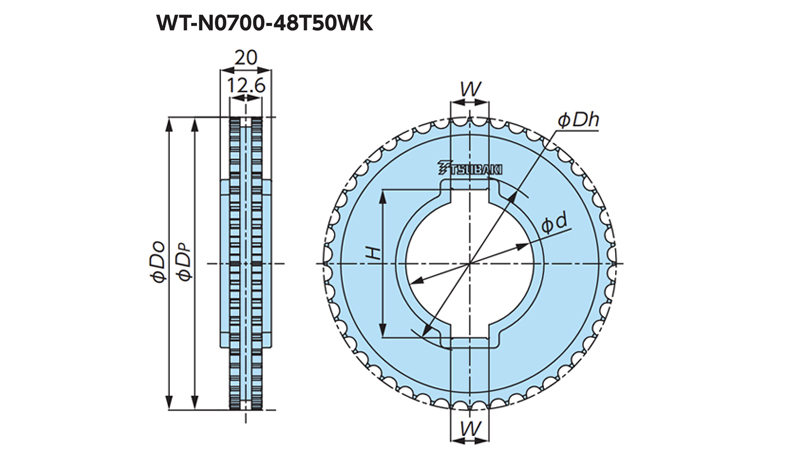

WT-N0700-48T50WK Φ50
BT4 - BTC4-M 12.7 10, 24


मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

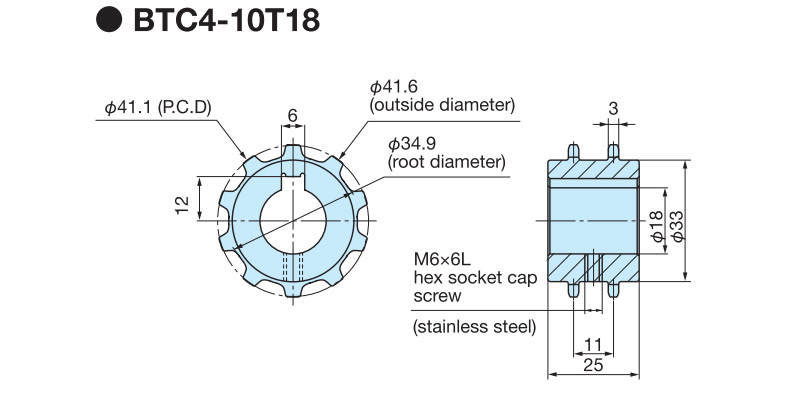

BTC4-10T18 10 41.1 Φ18 एकीकृत प्रकार

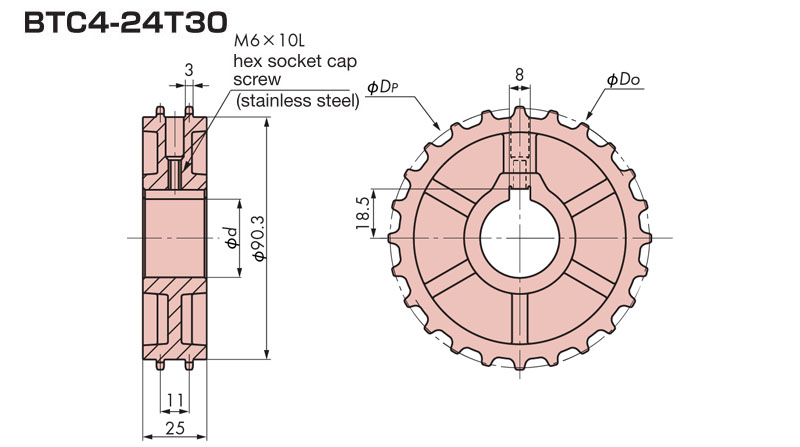

BTC4-24T30 24 97.3 Φ30
WT1300 WT1306-W - 13.1 15, 24, 28, 36



एक-टुकड़ा (ढाला) स्प्रोकेट
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

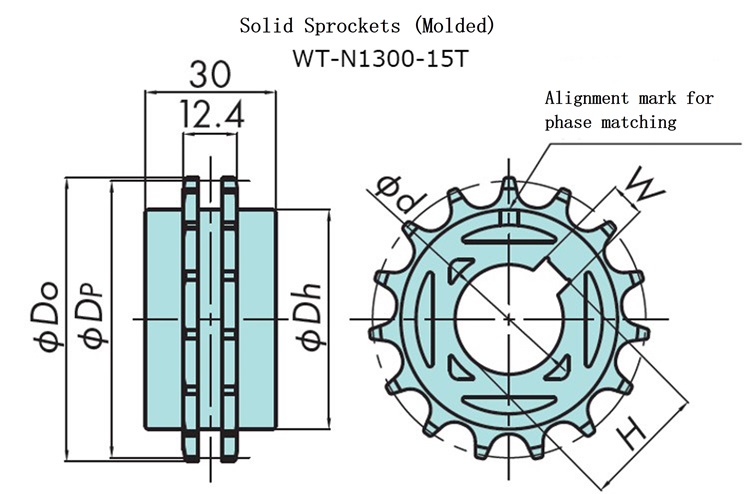

WT-N1300-15T25 15 63.01 Φ25 एकीकृत प्रकार
WT-N1300-15T25S □25

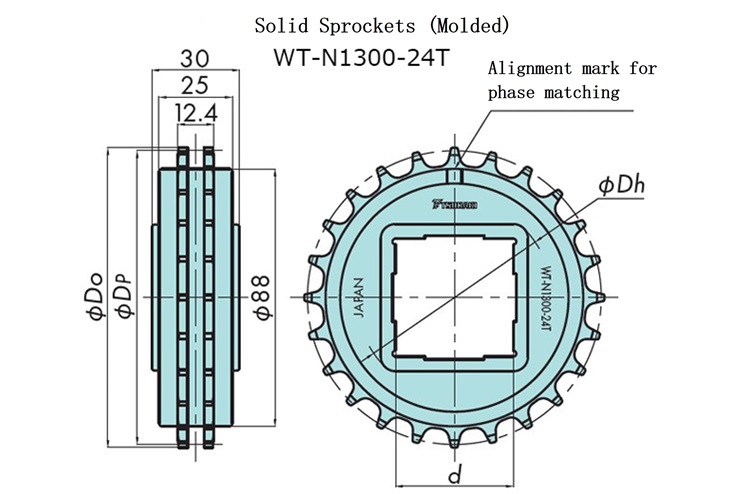

WT-N1300-24T25 24 100.36 Φ25
WT-N1300-24T30 Φ30
WT-N1300-24T40S □40
एकीकृत स्प्रोकेट (मशीनीकृत प्रकार)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

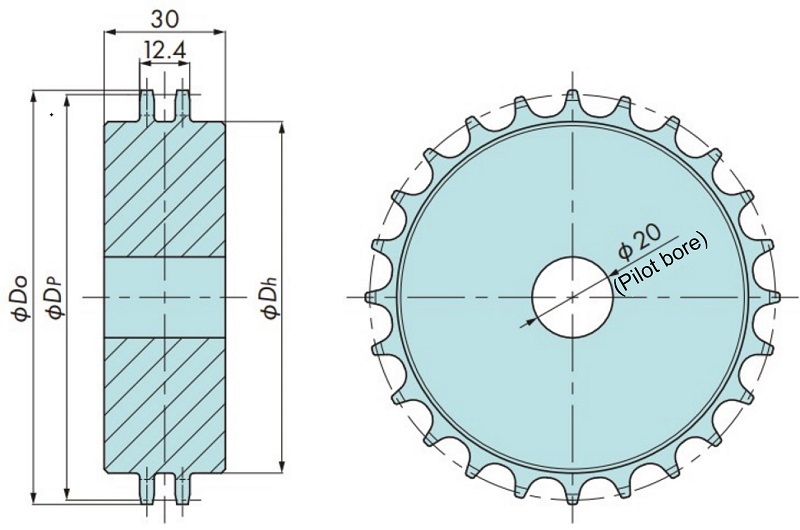

WT-S1300-24T 24 100.36 हम अनुरोध पर उत्पादन पर विचार करेंगे। एकीकृत प्रकार
WT-S1300-28T 28 117.00
WT-S1300-36T 36 150.31
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 12, 18, 24, 25, 27, 31, 32, 33







एकीकृत (ढाला) स्प्रोकेट (N1500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-N1500-12T30 12 57.96 Φ30 एकीकृत प्रकार
WT-N1500-18T40S 18 86.38 □40 एकीकृत प्रकार
分割形スプロケット(SW1500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-SW1500-24T■ 24 114.9 Φ25, Φ30, Φ35, Φ40, □40 स्प्लिट टाइप
WT-SW1500-32T■ 32 153.0 □40, □50, □60
WT-SW1500-33T■ 33 157.8 □40, □65
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW1500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW1500-24T25 24 114.9 Φ25 स्प्लिट टाइप
WT-SW1500-24T30 Φ30
WT-SW1500-24T35 Φ35
WT-SW1500-24T40 Φ40
WT-SW1500-24T40S □40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW1500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW1500-32T40S 32 153.0 □40 स्प्लिट टाइप
WT-SW1500-32T50S □50
WT-SW1500-32T60S □60
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW1500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW1500-33T40S 33 157.8 □40 स्प्लिट टाइप
WT-SW1500-33T65S □65
एकीकृत स्प्रोकेट (S1500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 पायलट बोर
मिमी		 प्रकार
WT-S1500-24T 24 114.9 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 Φ20 एकीकृत प्रकार
WT-S1500-25T 25 119.7
WT-S1500-27T 27 129.2
WT-S1500-31T 31 148.3
WT-S1500-32T 32 153.0
WT-S1500-33T 33 157.8
WT1900　 WT1907-K - 19.05 17, 21, 24, 25


मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

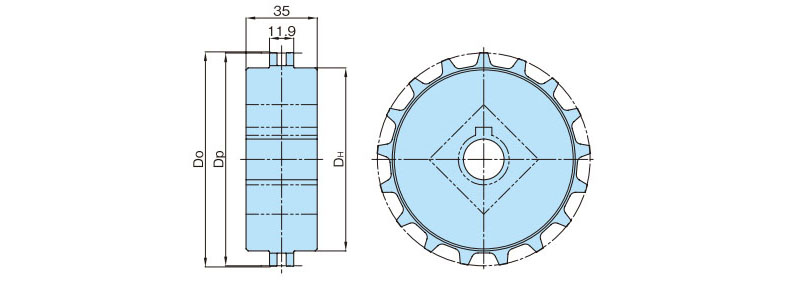

WT-S1900-17T 17 104.6 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 एकीकृत प्रकार
WT-S1900-21T 21 129.0
WT-S1900-24T 24 147.3
WT-S1900-25T 25 153.4
WT-SW1900-25T■ 25 153.35 Φ40, Φ60 स्प्लिट टाइप
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

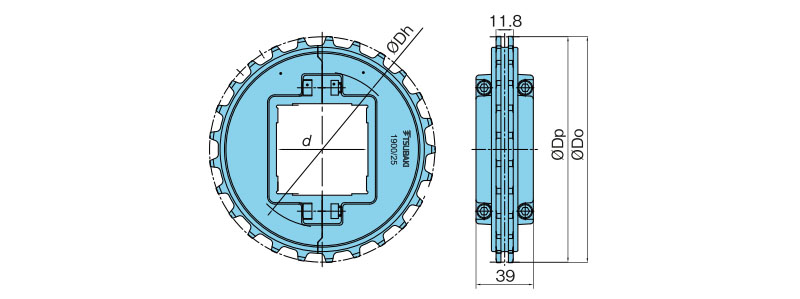

WT-SW1900-25T40S 25 153.35 Φ40 स्प्लिट टाइप
WT-SW1900-25T60S Φ60
BT6　 BTC6, BTC6RN, BTC6RN-T, BTC6-T, BTCP6, BTN6, BTO6, BTO6RN - 19.05 10, 24


एक-टुकड़ा स्प्रोकेट
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

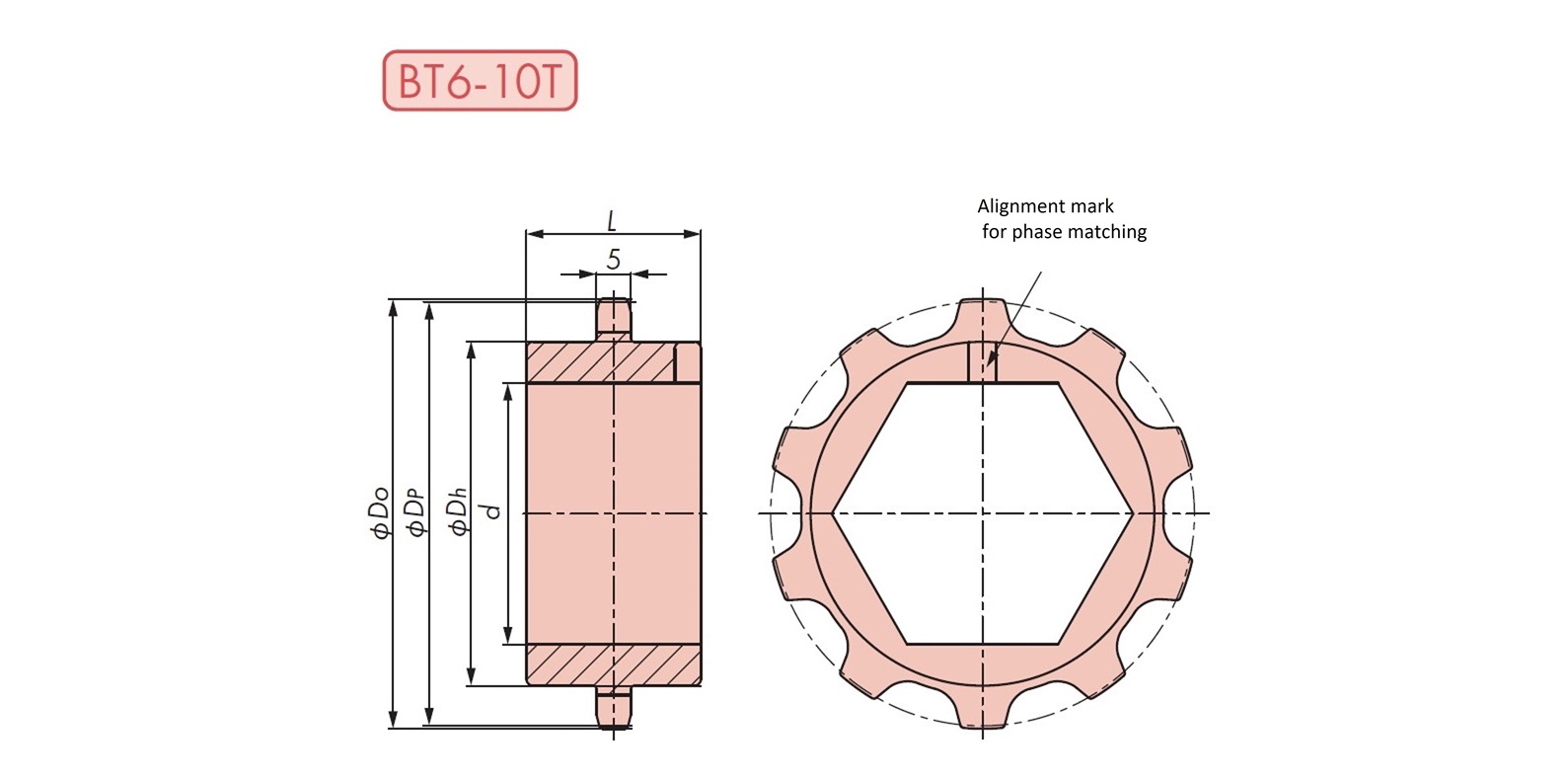

BT6-10T-38H 10 61.65 षट्कोणीय, फ्लैटों की चौड़ाई 38 एकीकृत प्रकार

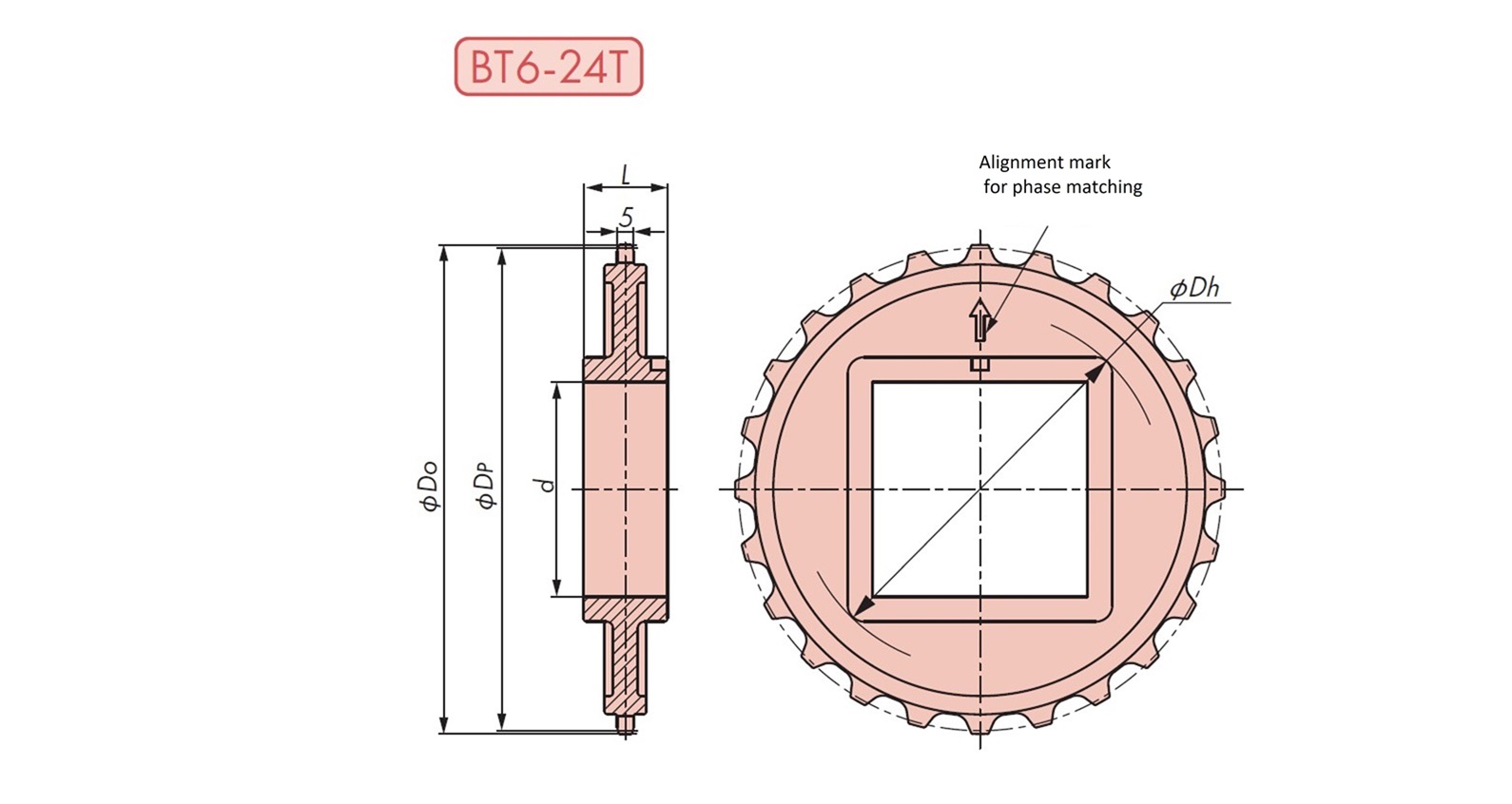

BT6-24T-40S 24 145.95 □40
BT6-24T-50S □50
BT6-24T-65S □65
एकीकृत स्प्रोकेट श्रृंखला विनिर्देश: केवल ऊष्मा-प्रतिरोधी और उच्च-गति (KV150, K250) विनिर्देश
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
BT6-KV-10T-38H 10 61.65 षट्कोणीय, फ्लैटों की चौड़ाई 38 एकीकृत प्रकार
BT6-KV-24T-50S 24 145.95 □50
BT6-KV-24T-65S □65
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्याश्रृंखला विनिर्देश
KV150, KV250 के लिए		दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
BT6-24T-40S --- 24 145.95 □40 एकीकृत प्रकार
BT6-24T-50S BT6-KV-24T-50S □50
BT6-24T-65S --- □65
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18





मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

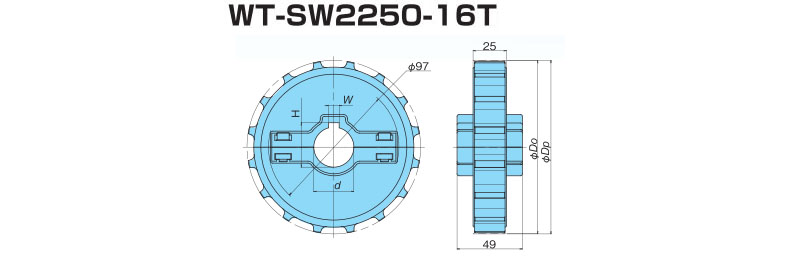

WT-SW2250-16T■ 16 130.20 Φ30, Φ40, □40 स्प्लिट टाइप
WT-SW2510-18T■ 18 146.27 Φ30, Φ40, □40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2250-16T30 16 130.20 Φ30 स्प्लिट टाइप
WT-SW2250-16T40 Φ40

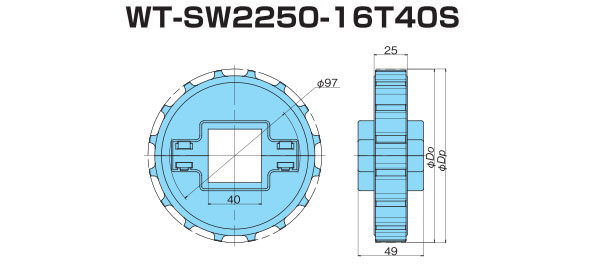

WT-SW2250-16T40S □40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

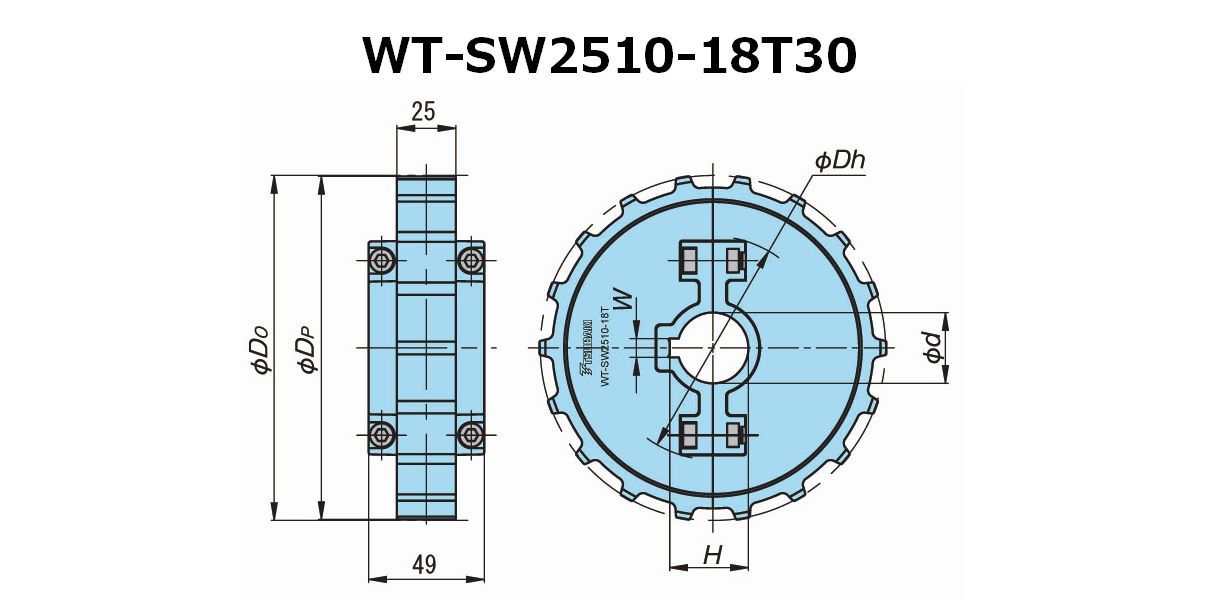

WT-SW2510-18T30 18 146.27 Φ30 स्प्लिट टाइप
WT-SW2510-18T40 Φ40

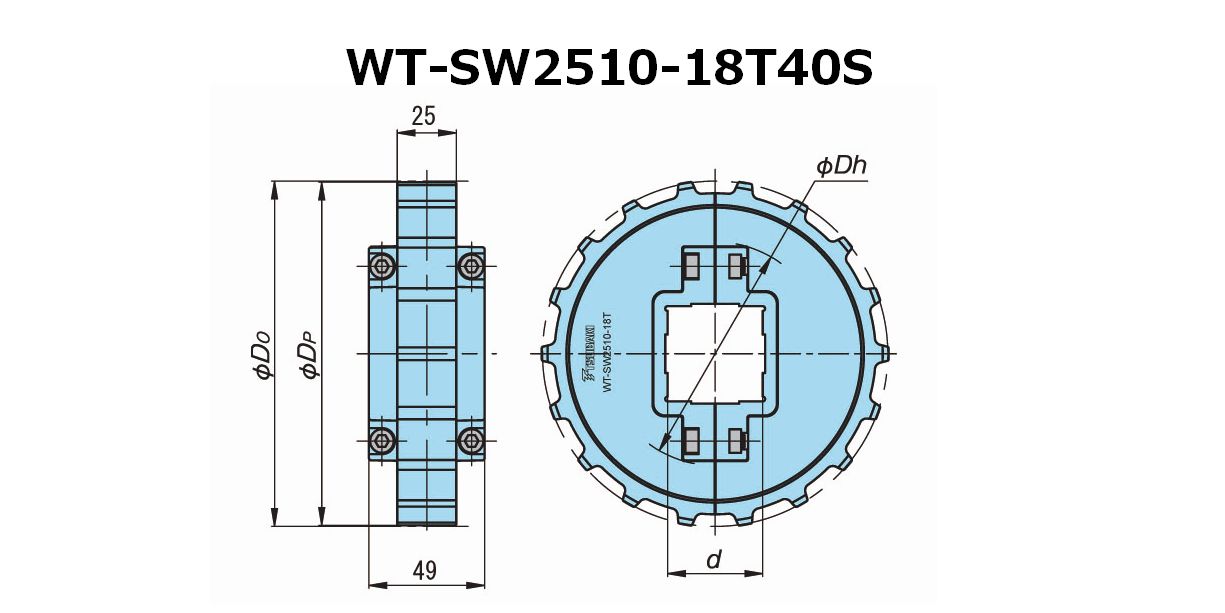

WT-SW2510-18T40S □40
WT2520　 WT2525-K, WT2525VG-K WT2525-M, WT2525VG-M 25.4 18,22



मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

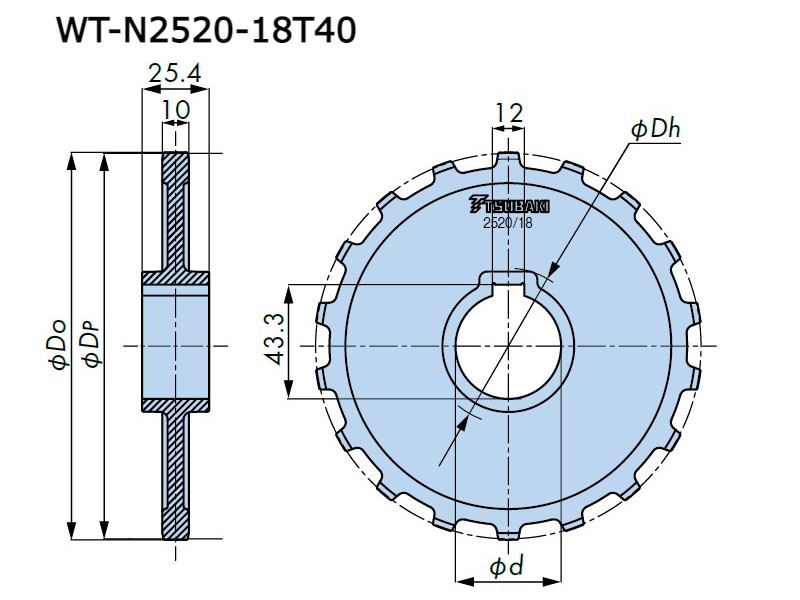

WT-N2520-18T40 18 146.27 Φ40 एकीकृत प्रकार
WT-N2520-18T■S □38.1, □40, □50.8, □60
WT-N2520-22T90S 22 178.48 □90
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

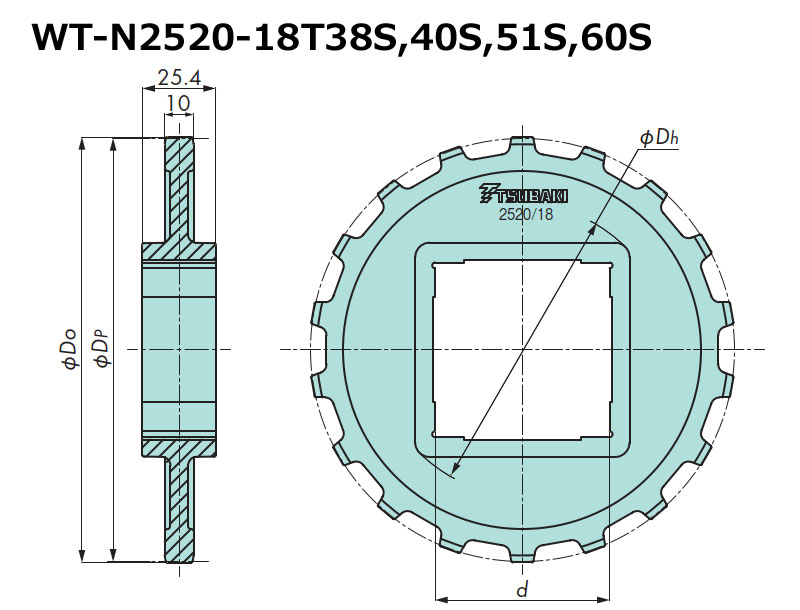

WT-N2520-18T38S 18 146.27 □38.1 एकीकृत प्रकार
WT-N2520-18T40S □40
WT-N2520-18T51S □50.8
WT-N2520-18T60S □60
WT2500/2530,BT8　 BTM8H, WT2505-K, WT2506-K BTC8H-M, BTM8H-M, WT2505G-M, WT2505-M, WT2505TOD-M, WTM2535G-M 25.4 16, 18, 21



分割形スプロケット(SW2500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 स्प्लिट टाइप
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW2500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2500-16T25 16 130.20 Φ25 स्प्लिट टाइप
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW2500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2500-18T25 18 146.27 Φ25 स्प्लिट टाइप
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW2500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2500-21T25 21 170.40 Φ25 स्प्लिट टाइप
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40

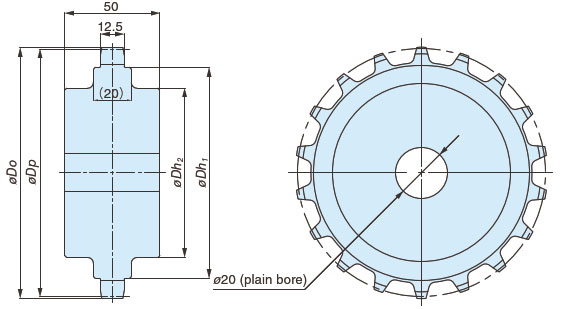

एकीकृत स्प्रोकेट (S2500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-S2500-16T 16 130.20 अनुरोध पर, हम उत्पादन पर विचार करेंगे।
हम आपके अनुरोध का जवाब देंगे.		 एकीकृत प्रकार
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
BT8　 BTC8, BTC8-A - 25.4 12, 18



मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
BT8-12T-25 12 98.14 Φ25.1 एकीकृत प्रकार
BT8-18T-■ 18 146.27 Φ25.1, □40, □50, □65
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
BT8-18T-25 18 146.27 Φ25.1 एकीकृत प्रकार

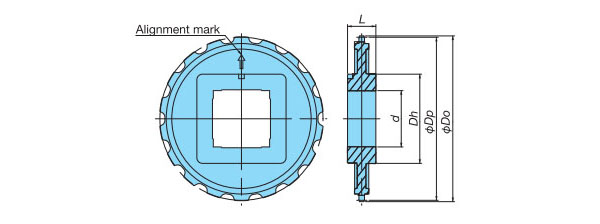

BT8-18T-40S □40
BT8-18T-50S □50
BT8-18T-65S □65
BT8　 - BTC8H-M, BTM8H-M 25.4 12, 16





शाफ्ट छेद और कुंजी मार्ग प्रसंस्कृत उत्पाद
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
BT8H-12T■-CS 12 98.14 Φ25, Φ30 एकीकृत प्रकार

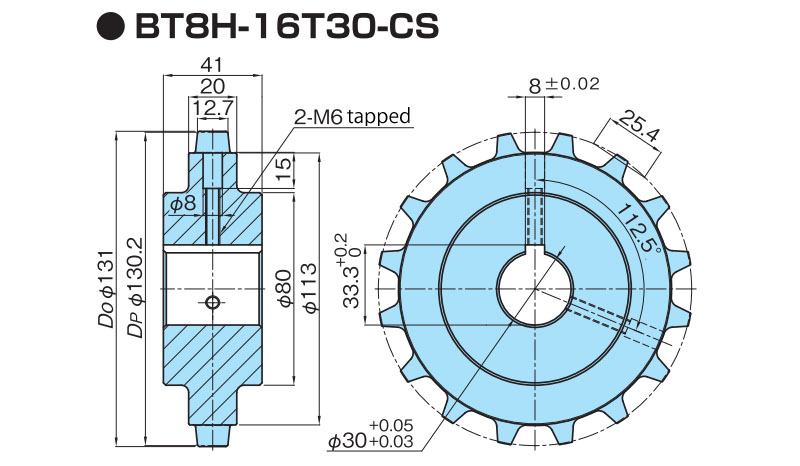

BT8H-16T30-CS 16 130.20 Φ30
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ शाफ्ट होल और कीवे प्रसंस्कृत उत्पाद
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

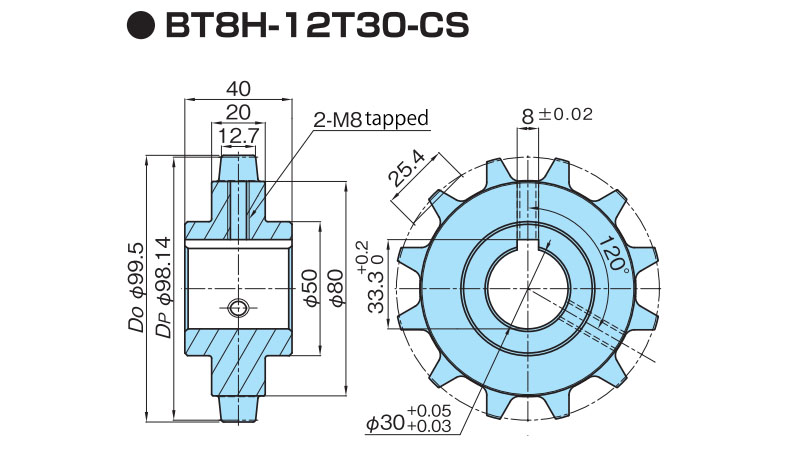

BT8H-12T25-CS 12 98.14 Φ25 एकीकृत प्रकार
BT8H-12T30-CS Φ30
पायलट बोर उत्पाद
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 प्रकार

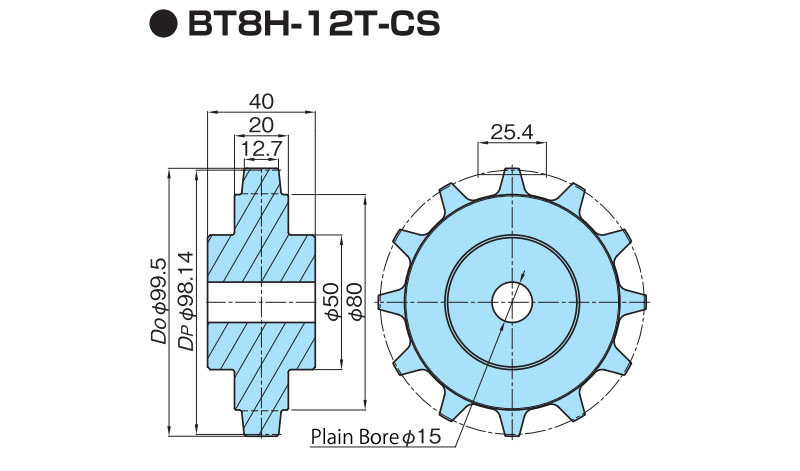

BT8H-12T-CS 12 98.14 Φ15 एकीकृत प्रकार

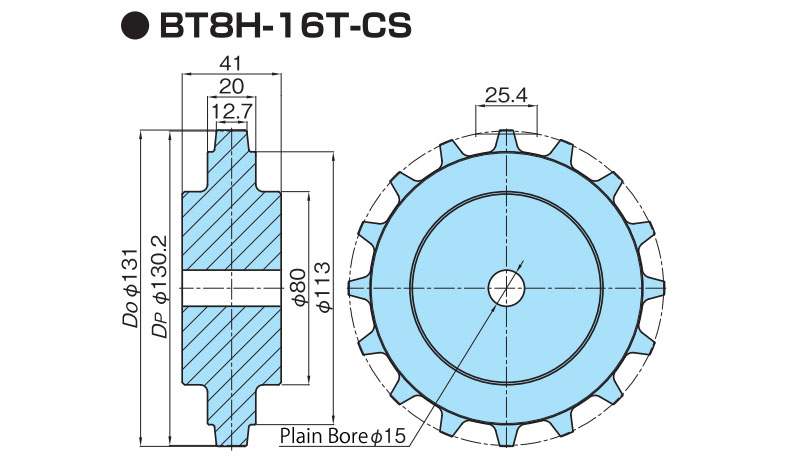

BT8H-16T-CS 16 130.20
BT8　 - BTO8-M 25.4 12, 18


मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

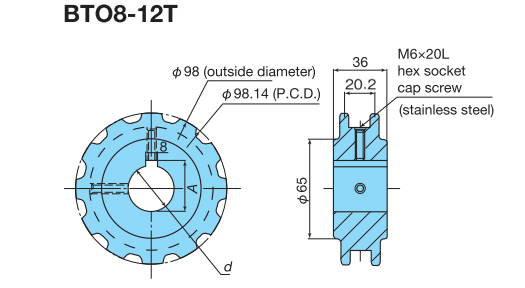

BTO8-12T■ 12 98.14 Φ25, Φ30 एकीकृत प्रकार

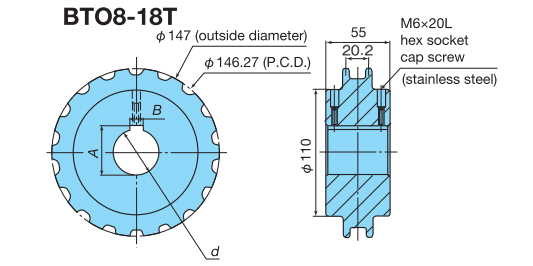

BTO8-18T■ 18 146.27 Φ30, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

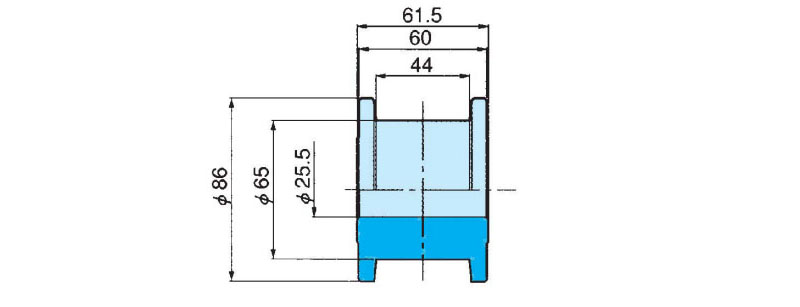

BTO8-12T25 12 98.14 Φ25 एकीकृत प्रकार
BTO8-12T30 Φ30
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
BTO8-18T30 18 146.27 Φ30 एकीकृत प्रकार
BTO8-18T40 Φ40
WT2700　 WT2705-K, WT2706-K - 27.2 9, 12, 18, 20, 28







मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-N2700-9T■ 9 79.53 Φ25, □40 एकीकृत प्रकार

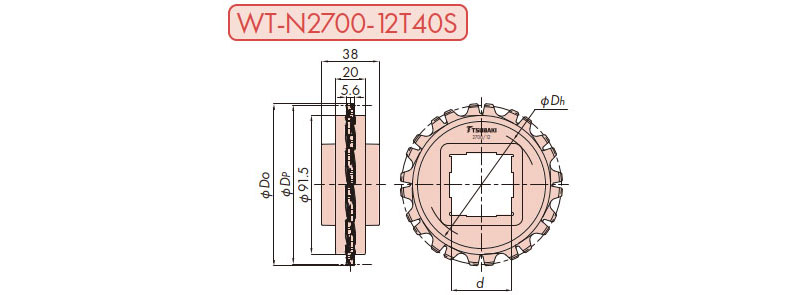

WT-N2700-12T■ 12 105.09 Φ30, Φ40, □40
WT-N2700-18T■ 18 156.64 □40, □60, □65

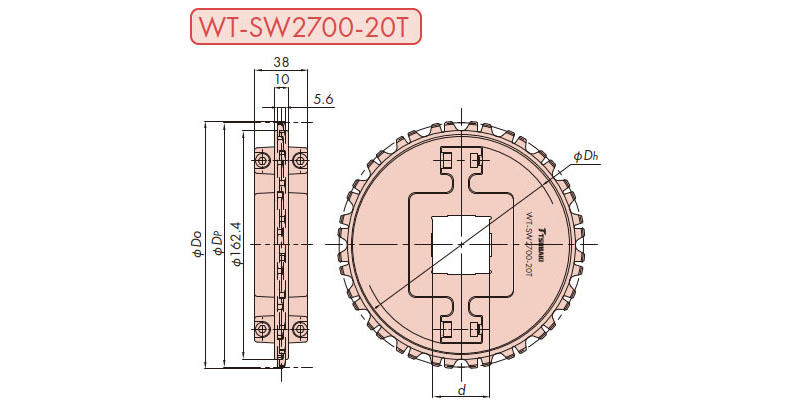

WT-N2700-20T■ 20 173.90 □40, □60 स्प्लिट टाइप
WT-N2700-28T■ 28 242.93 □40, □60
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N2700-9T25 9 79.53 Φ25 एकीकृत प्रकार
WT-N2700-9T40S □40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N2700-12T30 12 105.09 Φ30 एकीकृत प्रकार
WT-N2700-12T40 Φ40
WT-N2700-12T40S □40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N2700-18T40S 18 156.64 □40 एकीकृत प्रकार
WT-N2700-18T60S □60
WT-N2700-18T65S □65
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2700-20T40S 20 173.90 □40 स्प्लिट टाइप
WT-SW2700-20T60S □60
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2700-28T40S 28 242.93 □40 स्प्लिट टाइप
WT-SW2700-28T60S □60
WTU3010　 WTU3015T-K - 30 14


मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

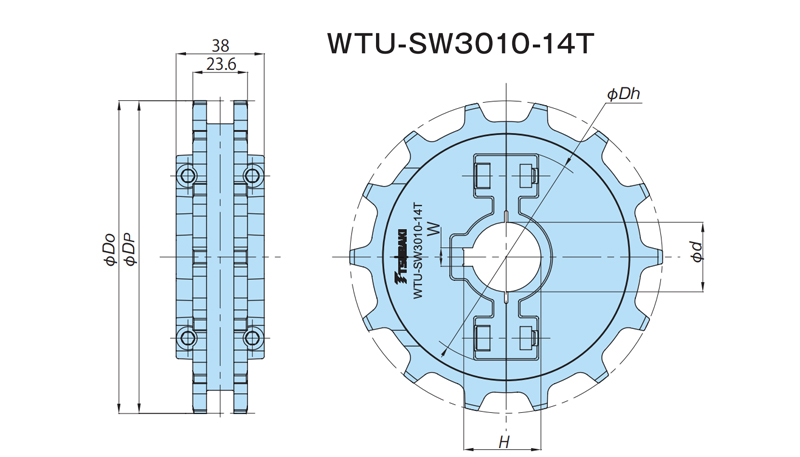

WTU-SW3010-14T■ 14 134.82 Φ30, Φ40, □40.3 स्प्लिट टाइप
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WTU-SW3010-14T30 14 134.82 Φ30 स्प्लिट टाइप
WTU-SW3010-14T40 Φ40
WTU-SW3010-14T40S □40.3
WT3080　 - WT3085-C 30 27, 31, 33

मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 प्रकार

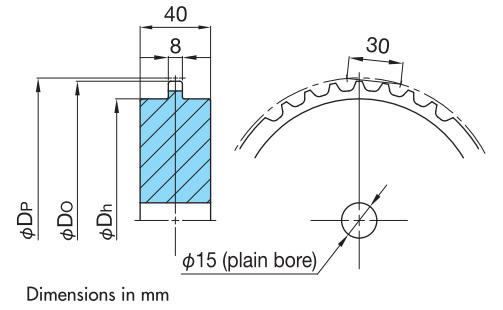

WT-S3085C3-27T 27 13½ 129.7 Φ15 एकीकृत प्रकार
WT-S3085C3-31T 31 15½ 148.5
WT-S3085C3-33T 33 16½ 158.0
WT3100　 WT3109-W - 31.75 16, 18



मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-N3100-16T■ 16 162.75 □40, □60, Φ60 एकीकृत प्रकार
WT-N3100-18T■ 18 182.84 □40, □60
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N3100-16T40S 16 162.75 □40 एकीकृत प्रकार
WT-N3100-16T60S □60
WT-N3100-16T60 Φ60
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-N3100-18T40S 18 182.84 □40 एकीकृत प्रकार
WT-N3100-18T60S □60
WT3810　 WT3816-K - 38 18, 20, 24

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

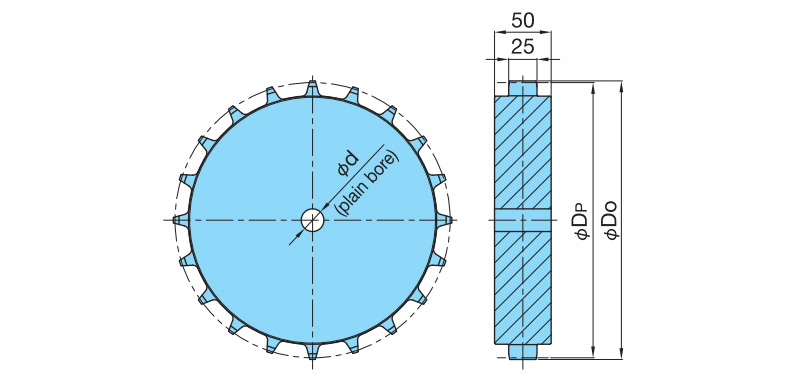

WT-S3816-18T 18 218.8 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 एकीकृत प्रकार
WT-S3816-20T 20 242.9
WT-S3816-24T 24 291.1
WT3820　 WT3827-K - 38.1 8, 12

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-S3820-8T 8 99.6 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 एकीकृत प्रकार
WT-S3820-12T 12 147.2
WT3830　 WT3835-K, WT3835RN-K, WT3835-T, WT3835TRN-K WT3835G-M 38.1 21, 23, 24, 25


मशीनीकृत इंजीनियरिंग प्लास्टिक उत्पाद
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-S3830-1200T 24 12 147.2 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 एकीकृत प्रकार
WT-S3830-1212T 25 12½ 153.2
इंजीनियरिंग प्लास्टिक मोल्डेड उत्पाद
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TTP-21■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 स्प्लिट टाइप
TTP-23■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक मोल्डेड उत्पाद
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTP-21T25 21 10½ 129.26 Φ25 स्प्लिट टाइप
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक मोल्डेड उत्पाद
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTP-23T25 23 11½ 141.22 Φ25 स्प्लिट टाइप
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक मोल्डेड उत्पाद
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTP-25T25 25 12½ 153.20 Φ25 स्प्लिट टाइप
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
BT16　 BTH16 - 50.8 16
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

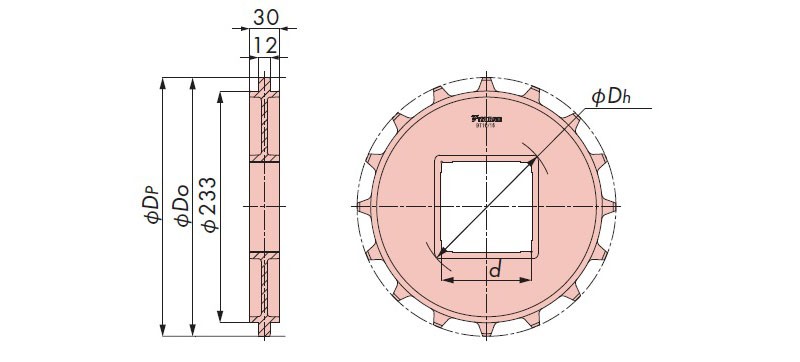

BT16-16T-60S 16 260.39 □60.1 एकीकृत प्रकार
BT16-16T-90S □90.1
WT5700　 WT5707-K - 57.15 9, 12, 14

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

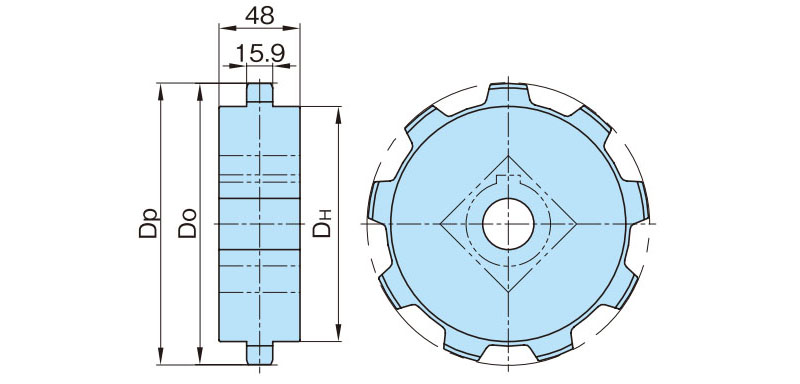

WT-S5707-9T 9 167.0 आर्डर पर बनाया हुआ
हम इसे संसाधित करेंगे		 एकीकृत प्रकार
WT-S5707-12T 12 220.8
WT-S5707-14T 14 256.8
WT6300　 WT6306-W - 63.5 16, 18, 20

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

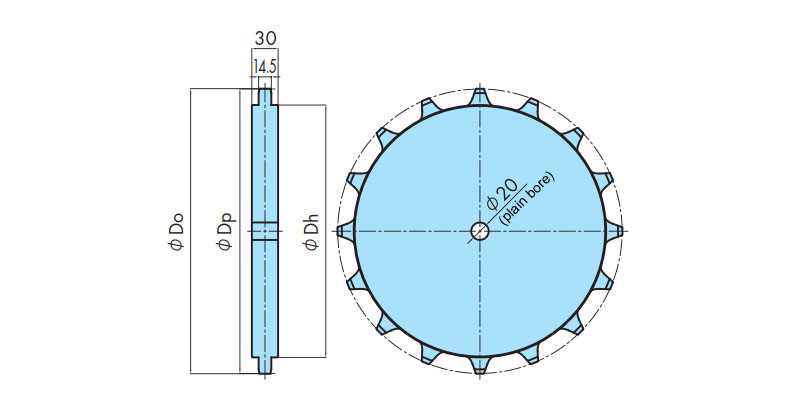

WT-S6300-16T 16 325.49 हम अनुरोध पर उत्पादन पर विचार करेंगे।
मानक एक वर्गाकार छेद आकार है।		 एकीकृत प्रकार
WT-S6300-18T 18 365.68
WT-S6300-20T 20 405.92

आलसी चक्का

लागू श्रृंखला का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू श्रृंखला प्रकार लागू श्रृंखला
आवाज़ का उतार-चढ़ाव
मिमी		 दांतों की समतुल्य संख्या
विस्तृत प्रकार चौड़ाई अनुसार ढाला गया प्रकार
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 24, 32


मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-SW1500-24T■-IW 24 114.9 Φ30.3, Φ35.3, Φ40.3 स्प्लिट टाइप
WT-SW1500-32T■-IW 32 153.0 Φ30.3, Φ35.3, Φ40.3
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW1500-24T30-IW 24 114.9 Φ30.3 स्प्लिट टाइप
WT-SW1500-24T35-IW Φ35.3
WT-SW1500-24T40-IW Φ40.3
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW1500-32T30-IW 32 153.0 Φ30.3 स्प्लिट टाइप
WT-SW1500-32T35-IW Φ35.3
WT-SW1500-32T40-IW Φ40.3
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18


मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-SW2250-16T■IW-M 16 130.20 Φ30, Φ40 स्प्लिट टाइप
WT-SW2250-18T■IW-M 18 146.27 Φ30, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2250-16T30IW-M 16 130.20 Φ30 स्प्लिट टाइप
WT-SW2250-16T40IW-M Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

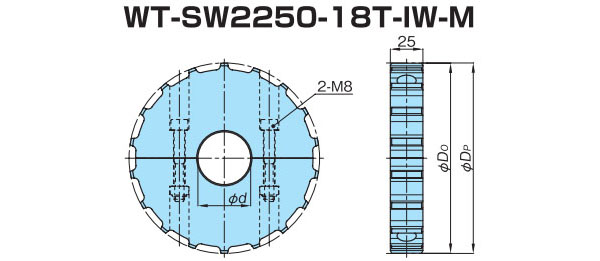

WT-SW2250-18T30IW-M 18 146.27 Φ30 स्प्लिट टाइप
WT-SW2250-18T40IW-M Φ40
WTM2530/WT3830/BT8　 - BTO8-M, BTC8H-M, BTM8H-M, WT3835G-M, WTM2535G-M 25.4, 38.1 12, 18


मॉडल संख्या दांतों की समतुल्य संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
BTO8-12T25-IW 12 86 Φ25.5 एकीकृत प्रकार
TP-IW1221-25-RY 21 130.0 Φ25.3 स्प्लिट टाइप
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3

नाक पट्टी

सहायक उपकरण का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू चेन मॉडल संख्या
विस्तृत प्रकार चौड़ाई अनुसार ढाला गया प्रकार
केवल WT0705-W के लिए
नाक पट्टी　 		WT0705-W -

प्रकार मूल मॉडल संख्या चौड़ाई
मिमी
स्लाइडिंग प्रकार WT-NB07-W50 50
केवल WT0705-M के लिए
नाक पट्टी　 		- WT0705-M
प्रकार मूल मॉडल संख्या चौड़ाई
मिमी
स्लाइडिंग प्रकार WT-NB07-W30 30
केवल WT1300/WT1500/1510 श्रृंखला के लिए
नाक पट्टी　 		WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515G-W WT1505GTO-M, WT1515G-M



प्रकार मूल मॉडल संख्या चौड़ाई
मिमी
स्लाइडिंग प्रकार WT-NB 76, 151, 302, 50, 99
WT-NBG 50, 99
बेरिंग के प्रकार WT-NR 76(75.5), 151
केवल BT5 श्रृंखला के लिए
नाक पट्टी　 		BTN5, BTN5-A -

प्रकार मूल मॉडल संख्या चौड़ाई
मिमी
बेरिंग के प्रकार BT5-NB 75, 151

डेड प्लेट

सहायक उपकरण का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू चेन मॉडल संख्या
विस्तृत प्रकार चौड़ाई अनुसार ढाला गया प्रकार
डब्ल्यूटी1500/डब्ल्यूटी1510,
केवल BT5 श्रृंखला के लिए
डेड प्लेट　 		BTN5, BTN5-A, WT1505-K, WT1505RN-K, WT1506-K, WT1515-W, WT1516-W -

मूल मॉडल संख्या लंबाई
मिमी
WT-DP 400, 550, 700, 850

स्थानांतरण प्लेट

सहायक उपकरण का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू चेन मॉडल संख्या
विस्तृत प्रकार चौड़ाई अनुसार ढाला गया प्रकार
केवल WT1900 श्रृंखला के लिए
स्थानांतरण प्लेट　 		WT1907-K -


मॉडल संख्या लंबाई
मिमी		 चौड़ाई
मिमी
WT-TP1907-L114 114.3 150
WT-TP1907-L190 190.5 150
केवल WT3820 श्रृंखला के लिए
स्थानांतरण प्लेट　 		WT3827-K -

मॉडल संख्या लंबाई
मिमी		 चौड़ाई
मिमी
WT-TP3827-L152 152 151
केवल WT5700 श्रृंखला के लिए
स्थानांतरण प्लेट　 		WT5707-K -

मॉडल संख्या लंबाई
मिमी		 चौड़ाई
मिमी
WT-TP5707-L220 220 151
