लिनी-पावर जैक जेडब्ल्यूएच (उच्च लीड बॉल स्क्रू प्रकार)
- जेडब्ल्यूएच (उच्च लीड बॉल स्क्रू प्रकार) एक स्क्रू जैक है जो जेडब्ल्यूबी टाइप के समान इनपुट रोटेशन गति प्राप्त कर सकता है, लेकिन बढ़ी हुई गति (4 गुना तक तेज) के साथ।
- इसके मुख्य घटक हैं उच्च-सीसा बॉल स्क्रू और उच्च-परिशुद्धता वर्म गियर।
- उच्च गति वाले अनुप्रयोगों के लिए उच्च-लेड बॉल स्क्रू का उपयोग किया जाता है, तथा इसे रिडक्शन यूनिट के साथ संयोजित करके कम शोर प्राप्त किया जाता है।
विशेषताएँ
-
·उच्च गति
अत्यधिक विश्वसनीय हाई-लीड बॉल स्क्रू का उपयोग करके, स्क्रू शाफ्ट की गति को अधिकतम 7.5 मीटर/मिनट तक बढ़ाया जा सकता है।
-
・शोर में कमी
जब स्क्रू शाफ्ट की गति JWB (बॉल स्क्रू प्रकार) के समान होती है, तो ड्राइव स्रोत में रिडक्शन यूनिट का उपयोग करके इनपुट रोटेशन की गति को कम किया जा सकता है, जिससे जैक द्वारा उत्पन्न शोर कम हो जाता है।
*इसमें स्व-लॉकिंग तंत्र नहीं है, इसलिए ब्रेक की आवश्यकता होती है।

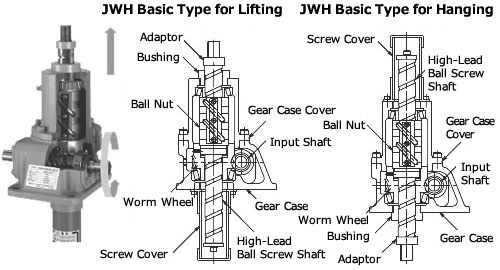

मूल विनिर्देश संरचना

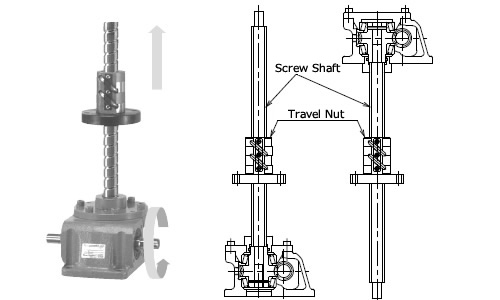

यात्रा नट संरचना
मानक मॉडल सूची
・मूल क्षमता
| फ़्रेम नं. | मूल क्षमता kN {tf} | कृमि न्यूनीकरण अनुपात एच |
|---|---|---|
| 010 | 9.80 {1} | 5 |
| 025 | 24.5 {2.5} | 6 |
| 050 | 49.0 {5} | 6 |
| 100 | 98.0 {10} | 8 |
| 150 | 147 {15} | 8 |
| 200 | 196 {20} | 8 |
·आघात
| फ़्रेम नं. | 10 | 25 | 50 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ |
| 1200 | △ | ○ | ○ | ○ | ○ | ○ |
| 1500 | - | △ | ○ | ○ | ○ | ○ |
| 2000 | - | - | - | △ | △ | △ |
- *○: मानक उत्पाद, △: ऑर्डर पर निर्मित उत्पाद, - चिह्न: उपयोग की शर्तों के अनुसार निर्मित। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| JW | H | 050 | U | S | H | 10 | U |
| ｜ श्रृंखला का नाम लिनी-पावर जैकर |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ मूल क्षमता 010: 9.80kN{1tf} 025: 24.5kN{2.5tf} 050: 49.0kN{5tf} 100: 98.0kN{10tf} 150: 147kN{15tf} 200: 196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ कृमि न्यूनीकरण अनुपात एच वास्तविक कमी अनुपात है अधिक जानकारी कृपया देखें। |
｜ नामित स्ट्रोक 1: 100 मिमी 2: 200 मिमी 3: 300 मिमी 4: 400 मिमी 5: 500 मिमी 6: 600 मिमी 8: 800 मिमी 10: 1000 मिमी 12: 1200 मिमी 15: 1500 मिमी 20: 2000 मिमी |
｜ फ्लैंज माउंटिंग दिशा *यह संकेतन केवल यात्रा नट विनिर्देशों के लिए आवश्यक है। |
| स्क्रू विनिर्देश एस: मूल रूप R: ट्रैवलिंग नट विनिर्देश |
|||||||
| स्क्रू प्रकार H: उच्च सीसा गेंद पेंच |
माउंटिंग आकार U: पुश अप के लिए D: फांसी के लिए |
||||||
■ त्सुबाकी मॉडल नंबर नेविगेशन
स्क्रू प्रकार
एम: समलम्बाकार पेंच प्रकार।
बी: बॉल स्क्रू प्रकार.
एच: उच्च लीड बॉल स्क्रू प्रकार।
मूल क्षमता
यह वह मूल क्षमता है जिसे जैक बॉडी संभाल सकती है।
माउंटिंग आकार
यू: इस प्रकार में मुख्य बॉडी माउंटिंग बेस के विपरीत दिशा में एक स्क्रू शाफ्ट होता है।
डी: इस प्रकार में मुख्य बॉडी माउंटिंग बेस की ओर से निकला हुआ एक स्क्रू शाफ्ट होता है।
स्क्रू विनिर्देश
एस: यह मूल रूप है जिसमें स्क्रू शाफ्ट चलता है।
एम: वह मूल रूप जिसमें स्क्रू शाफ्ट चलता है।
स्क्रू शाफ्ट में घूर्णन-रोधी कार्य होता है।
R: स्क्रू शाफ्ट घूमता है और नट चलता है।
कृमि न्यूनीकरण अनुपात
कृमि कम करने वाले का न्यूनीकरण अनुपात.
कृपया प्रत्येक मॉडल के कमी अनुपात मूल्यों के लिए विस्तृत जानकारी देखें।
आघात
थ्रेडेड शाफ्ट या ट्रैवलिंग नट की यात्रा दूरी।
फ्लैंज माउंटिंग दिशा
यात्रा नट प्रकारों के लिए, निर्दिष्ट करें कि माउंटिंग फ्लैंज नट के किस तरफ होना चाहिए।
U: ऊपरी भाग
डी: निचला भाग
विकल्प प्रतीक
जे: यह अकॉर्डियन धौंकनी के साथ आता है।
बी: रॉड के सिरा संयोजन के साथ आता है।
I: I-आकार की सिरा संयोजन के साथ आता है।
एम: टेबल के आकार की सिरा संयोजन के साथ आता है।
सी: क्लीविस फिटिंग के साथ आता है।
Y: एक यांत्रिक काउंटर के साथ एक सीमा स्विच।
K2: दो अंतर्निर्मित माइक्रोस्विच स्ट्रोक स्थिति का पता लगाते हैं।
K4: चार अंतर्निर्मित माइक्रोस्विच से सुसज्जित जो स्ट्रोक स्थिति का पता लगाते हैं।
पी: एक पोटेंशियोमीटर से सुसज्जित जो स्ट्रोक की स्थिति का पता लगाता है।
आर: एक रोटरी एनकोडर से सुसज्जित जो स्ट्रोक मूवमेंट सिग्नल आउटपुट करता है।
E: तीन-चरण ब्रेक मोटर के साथ आता है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
ईवी: ब्रेक के साथ तीन-चरण मोटर के साथ आता है।
बिजली की आपूर्ति 400/400/440V 50/60/60Hz का समर्थन करती है।
G1: ब्रेक के साथ तीन-चरण गियर मोटर से सुसज्जित, कमी अनुपात 1/5 है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
G2: ब्रेक के साथ तीन-चरण गियर मोटर से सुसज्जित, कमी अनुपात 1/10 है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
मूल क्षमता फ्रेम संख्या "010" 9.80kN {1tf} (मॉडल संख्या JWH010~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: H |
|---|---|---|---|
| बुनियादी रूप | 100 | JWH010USH1 | JWH010DSH1 |
| 200 | JWH010USH2 | JWH010DSH2 | |
| 300 | JWH010USH3 | JWH010DSH3 | |
| 400 | JWH010USH4 | JWH010DSH4 | |
| 500 | JWH010USH5 | JWH010DSH5 | |
| 600 | JWH010USH6 | JWH010DSH6 | |
| 800 | JWH010USH8 | JWH010DSH8 | |
| 1000 | JWH010USH10 | JWH010DSH10 | |
| यात्रा नट प्रकार | 100 | JWH010URH1U JWH010URH1D |
JWH010DRH1U JWH010DRH1D |
| 200 | JWH010URH2U JWH010URH2D |
JWH010DRH2U JWH010DRH2D |
|
| 300 | JWH010URH3U JWH010URH3D |
JWH010DRH3U JWH010DRH3D |
|
| 400 | JWH010URH4U JWH010URH4D |
JWH010DRH4U JWH010DRH4D |
|
| 500 | JWH010URH5U JWH010URH5D |
JWH010DRH5U JWH010DRH5D |
|
| 600 | JWH010URH6U JWH010URH6D |
JWH010DRH6U JWH010DRH6D |
|
| 800 | JWH010URH8U JWH010URH8D |
JWH010DRH8U JWH010DRH8D |
|
| 1000 | JWH010URH10U JWH010URH10D |
JWH010DRH10U JWH010DRH10D |
मूल क्षमता फ़्रेम संख्या "025" 24.5kN {2.5tf} (मॉडल संख्या JWH025~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: H |
|---|---|---|---|
| बुनियादी रूप | 100 | JWH025USH1 | JWH025DSH1 |
| 200 | JWH025USH2 | JWH025DSH2 | |
| 300 | JWH025USH3 | JWH025DSH3 | |
| 400 | JWH025USH4 | JWH025DSH4 | |
| 500 | JWH025USH5 | JWH025DSH5 | |
| 600 | JWH025USH6 | JWH025DSH6 | |
| 800 | JWH025USH8 | JWH025DSH8 | |
| 1000 | JWH025USH10 | JWH025DSH10 | |
| 1200 | JWH025USH12 | JWH025DSH12 | |
| यात्रा नट प्रकार | 100 | JWH025URH1U JWH025URH1D |
JWH025DRH1U JWH025DRH1D |
| 200 | JWH025URH2U JWH025URH2D |
JWH025DRH2U JWH025DRH2D |
|
| 300 | JWH025URH3U JWH025URH3D |
JWH025DRH3U JWH025DRH3D |
|
| 400 | JWH025URH4U JWH025URH4D |
JWH025DRH4U JWH025DRH4D |
|
| 500 | JWH025URH5U JWH025URH5D |
JWH025DRH5U JWH025DRH5D |
|
| 600 | JWH025URH6U JWH025URH6D |
JWH025DRH6U JWH025DRH6D |
|
| 800 | JWH025URH8U JWH025URH8D |
JWH025DRH8U JWH025DRH8D |
|
| 1000 | JWH025URH10U JWH025URH10D |
JWH025DRH10U JWH025DRH10D |
|
| 1200 | JWH025URH12U JWH025URH12D |
JWH025DRH12U JWH025DRH12D |
मूल क्षमता फ्रेम संख्या "050" 49.0kN {5tf} (मॉडल संख्या JWH050~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: H |
|---|---|---|---|
| बुनियादी रूप | 100 | JWH050USH1 | JWH050DSH1 |
| 200 | JWH050USH2 | JWH050DSH2 | |
| 300 | JWH050USH3 | JWH050DSH3 | |
| 400 | JWH050USH4 | JWH050DSH4 | |
| 500 | JWH050USH5 | JWH050DSH5 | |
| 600 | JWH050USH6 | JWH050DSH6 | |
| 800 | JWH050USH8 | JWH050DSH8 | |
| 1000 | JWH050USH10 | JWH050DSH10 | |
| 1200 | JWH050USH12 | JWH050DSH12 | |
| 1500 | JWH050USH15 | JWH050DSH15 | |
| यात्रा नट प्रकार | 100 | JWH050URH1U JWH050URH1D |
JWH050DRH1U JWH050DRH1D |
| 200 | JWH050URH2U JWH050URH2D |
JWH050DRH2U JWH050DRH2D |
|
| 300 | JWH050URH3U JWH050URH3D |
JWH050DRH3U JWH050DRH3D |
|
| 400 | JWH050URH4U JWH050URH4D |
JWH050DRH4U JWH050DRH4D |
|
| 500 | JWH050URH5U JWH050URH5D |
JWH050DRH5U JWH050DRH5D |
|
| 600 | JWH050URH6U JWH050URH6D |
JWH050DRH6U JWH050DRH6D |
|
| 800 | JWH050URH8U JWH050URH8D |
JWH050DRH8U JWH050DRH8D |
|
| 1000 | JWH050URH10U JWH050URH10D |
JWH050DRH10U JWH050DRH10D |
|
| 1200 | JWH050URH12U JWH050URH12D |
JWH050DRH12U JWH050DRH12D |
|
| 1500 | JWH050URH15U JWH050URH15D |
JWH050DRH15U JWH050DRH15D |
मूल क्षमता फ्रेम संख्या "100" 98.0kN {10tf} (मॉडल संख्या JWH100~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: H |
|---|---|---|---|
| बुनियादी रूप | 100 | JWH100USH1 | JWH100DSH1 |
| 200 | JWH100USH2 | JWH100DSH2 | |
| 300 | JWH100USH3 | JWH100DSH3 | |
| 400 | JWH100USH4 | JWH100DSH4 | |
| 500 | JWH100USH5 | JWH100DSH5 | |
| 600 | JWH100USH6 | JWH100DSH6 | |
| 800 | JWH100USH8 | JWH100DSH8 | |
| 1000 | JWH100USH10 | JWH100DSH10 | |
| 1200 | JWH100USH12 | JWH100DSH12 | |
| 1500 | JWH100USH15 | JWH100DSH15 | |
| यात्रा नट प्रकार | 100 | JWH100URH1U JWH100URH1D |
JWH100DRH1U JWH100DRH1D |
| 200 | JWH100URH2U JWH100URH2D |
JWH100DRH2U JWH100DRH2D |
|
| 300 | JWH100URH3U JWH100URH3D |
JWH100DRH3U JWH100DRH3D |
|
| 400 | JWH100URH4U JWH100URH4D |
JWH100DRH4U JWH100DRH4D |
|
| 500 | JWH100URH5U JWH100URH5D |
JWH100DRH5U JWH100DRH5D |
|
| 600 | JWH100URH6U JWH100URH6D |
JWH100DRH6U JWH100DRH6D |
|
| 800 | JWH100URH8U JWH100URH8D |
JWH100DRH8U JWH100DRH8D |
|
| 1000 | JWH100URH10U JWH100URH10D |
JWH100DRH10U JWH100DRH10D |
|
| 1200 | JWH100URH12U JWH100URH12D |
JWH100DRH12U JWH100DRH12D |
|
| 1500 | JWH100URH15U JWH100URH15D |
JWH100DRH15U JWH100DRH15D |
मूल क्षमता फ़्रेम संख्या "150" 147kN {15tf} (मॉडल संख्या JWH150~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: H |
|---|---|---|---|
| बुनियादी रूप | 100 | JWH150USH1 | JWH150DSH1 |
| 200 | JWH150USH2 | JWH150DSH2 | |
| 300 | JWH150USH3 | JWH150DSH3 | |
| 400 | JWH150USH4 | JWH150DSH4 | |
| 500 | JWH150USH5 | JWH150DSH5 | |
| 600 | JWH150USH6 | JWH150DSH6 | |
| 800 | JWH150USH8 | JWH150DSH8 | |
| 1000 | JWH150USH10 | JWH150DSH10 | |
| 1200 | JWH150USH12 | JWH150DSH12 | |
| 1500 | JWH150USH15 | JWH150DSH15 | |
| यात्रा नट प्रकार | 100 | JWH150URH1U JWH150URH1D |
JWH150DRH1U JWH150DRH1D |
| 200 | JWH150URH2U JWH150URH2D |
JWH150DRH2U JWH150DRH2D |
|
| 300 | JWH150URH3U JWH150URH3D |
JWH150DRH3U JWH150DRH3D |
|
| 400 | JWH150URH4U JWH150URH4D |
JWH150DRH4U JWH150DRH4D |
|
| 500 | JWH150URH5U JWH150URH5D |
JWH150DRH5U JWH150DRH5D |
|
| 600 | JWH150URH6U JWH150URH6D |
JWH150DRH6U JWH150DRH6D |
|
| 800 | JWH150URH8U JWH150URH8D |
JWH150DRH8U JWH150DRH8D |
|
| 1000 | JWH150URH10U JWH150URH10D |
JWH150DRH10U JWH150DRH10D |
|
| 1200 | JWH150URH12U JWH150URH12D |
JWH150DRH12U JWH150DRH12D |
|
| 1500 | JWH150URH15U JWH150URH15D |
JWH150DRH15U JWH150DRH15D |
मूल क्षमता फ़्रेम संख्या "200" 196kN {20tf} (मॉडल संख्या JWH200~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: H |
|---|---|---|---|
| बुनियादी रूप | 100 | JWH200USH1 | JWH200DSH1 |
| 200 | JWH200USH2 | JWH200DSH2 | |
| 300 | JWH200USH3 | JWH200DSH3 | |
| 400 | JWH200USH4 | JWH200DSH4 | |
| 500 | JWH200USH5 | JWH200DSH5 | |
| 600 | JWH200USH6 | JWH200DSH6 | |
| 800 | JWH200USH8 | JWH200DSH8 | |
| 1000 | JWH200USH10 | JWH200DSH10 | |
| 1200 | JWH200USH12 | JWH200DSH12 | |
| 1500 | JWH200USH15 | JWH200DSH15 | |
| 2000 | JWH200USH20 | JWH200DSH20 | |
| यात्रा नट प्रकार | 100 | JWH200URH1U JWH200URH1D |
JWH200DRH1U JWH200DRH1D |
| 200 | JWH200URH2U JWH200URH2D |
JWH200DRH2U JWH200DRH2D |
|
| 300 | JWH200URH3U JWH200URH3D |
JWH200DRH3U JWH200DRH3D |
|
| 400 | JWH200URH4U JWH200URH4D |
JWH200DRH4U JWH200DRH4D |
|
| 500 | JWH200URH5U JWH200URH5D |
JWH200DRH5U JWH200DRH5D |
|
| 600 | JWH200URH6U JWH200URH6D |
JWH200DRH6U JWH200DRH6D |
|
| 800 | JWH200URH8U JWH200URH8D |
JWH200DRH8U JWH200DRH8D |
|
| 1000 | JWH200URH10U JWH200URH10D |
JWH200DRH10U JWH200DRH10D |
|
| 1200 | JWH200URH12U JWH200URH12D |
JWH200DRH12U JWH200DRH12D |
|
| 1500 | JWH200URH15U JWH200URH15D |
JWH200DRH15U JWH200DRH15D |
|
| 2000 | JWH200URH20U JWH200URH20D |
JWH200DRH20U JWH200DRH20D |
विशेष सहायता
• आपकी उपयोग की शर्तों के अनुरूप विशेष सहायता उपलब्ध है।
