उत्पाद जानकारी लिनियर एक्ट्यूएटर
त्सुबाकी के लिनियर एक्ट्यूएटर में इलेक्ट्रिक सिलेंडर और जैक की एक श्रृंखला शामिल है जो घर में निर्मित उच्च गुणवत्ता वाले स्क्रू का उपयोग करते हैं, साथ ही हमारे मालिकाना ज़िप चेन ज़िप चेन एक्ट्यूएटर भी शामिल हैं।
स्क्रू तंत्र और ज़िप चेन तंत्र दोनों ही उत्पाद की विशेषताओं का अधिकतम लाभ उठाते हैं और इनका उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है, जिसमें उच्च गति, उच्च आवृत्ति संचालन और उच्च परिशुद्धता की आवश्यकता वाले संचालन शामिल हैं।
* ज़िप चेन तंत्र हमारी स्वामित्व वाली तकनीक है जिसमें दो चेन जिपर की तरह एक दूसरे से जुड़कर एक मजबूत स्तंभ बनाती हैं जिसका उपयोग धक्का देने और खींचने दोनों के लिए किया जा सकता है।
विषयसूची
लिनियर एक्ट्यूएटर से संबंधित जानकारी
रैखिक गति तंत्र प्रकार
ज़िप चेन तंत्र
- उच्च गति
- उच्च आवृत्ति
- उच्च स्थायित्व
- कॉम्पैक्ट
यह तंत्र त्सुबाकी की स्वामित्व वाली प्रौद्योगिकी, "ज़िप चेन" का उपयोग करता है।
यह अत्यधिक कॉम्पैक्ट है और इसमें उच्च गति, उच्च आवृत्ति और उच्च कुशलता से संचालन के लिए आवश्यक स्थायित्व है।
दो जंजीरों को एक साथ जोड़कर एक छड़ बनाने से धक्का देना और खींचना संभव है।
इसका नाम ज़िप चेन इसलिए रखा गया क्योंकि यह जिपर की तरह जुड़ती है।
(ज़िप चेन तंत्र की विशेष वेबसाइट के लिए यहां क्लिक करें)
बॉल स्क्रू तंत्र/ट्रेपेज़ॉइडल स्क्रू तंत्र
- उच्च आवृत्ति
- बड़ा अनुमेय भार
- वैराग्य
बॉल स्क्रू तंत्र
यह तंत्र रोलिंग घर्षण पैदा करने के लिए स्क्रू शाफ्ट और नट के बीच रखी गई स्टील की गेंदों का उपयोग करता है, जिससे अत्यधिक कुशल संचालन संभव होता है।
ट्रेपोज़ॉइडल स्क्रू तंत्र की तुलना में, यह उच्च गति और उच्च आवृत्ति अनुप्रयोगों के लिए अधिक उपयुक्त है, जिससे यह असेंबली लाइनों के लिए आदर्श है जहां उत्पादकता की आवश्यकता होती है।
इसके अलावा, इसकी उच्च दक्षता ड्राइव स्रोत को छोटा बनाने की अनुमति देती है।
चूंकि हम अत्यधिक विश्वसनीय घरेलू निर्मित बॉल स्क्रू का उपयोग करते हैं, इसलिए इसके चलने के जीवनकाल का पूर्वानुमान लगाना संभव है।
एक सामान्य बॉल स्क्रू की तुलना में प्रति घूर्णन लंबी प्रगति दूरी (लीड) वाले बॉल स्क्रू को उच्च-लीड बॉल स्क्रू कहा जाता है, और यह सामान्य बॉल स्क्रू के समान इनपुट घूर्णन गति के साथ भी उच्च गति प्राप्त कर सकता है।
समलम्बाकार पेंच तंत्र
यह तंत्र स्क्रू शाफ्ट और नट के बीच घर्षण द्वारा काम करता है, और कम गति, कम आवृत्ति संचालन जैसे रखरखाव प्रयोजनों के लिए उपयुक्त है।
इसमें स्व-लॉकिंग गुण होता है जो बॉल स्क्रू तंत्र में नहीं पाया जाता है, जिससे यह भार धारण करने में सक्षम होता है।
इसके अलावा, इसकी सरल संरचना इसे किफायती बनाती है।
त्सुबाकी की लिनियर एक्ट्यूएटर उत्पाद श्रृंखला
| इलेक्ट्रिक सिलेंडर: पावर सिलेंडर | पेंच जैक: लिनी-पावर जैक |
बॉल स्क्रू उठाने वाली इकाई: लिनी-स्पीड जैक |
इंटरलॉकिंग चेन एक्ट्यूएटर: ज़िप चेन एक्ट्यूएटर |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| तंत्र प्रकार | गेंद पेंच समलम्बाकार धागा |
गेंद पेंच उच्च सीसा गेंद पेंच |
समलम्बाकार धागा | गेंद पेंच | ज़िप चेन |
| उद्देश्य | भार को धकेलना और खींचना | भार को धकेलना और खींचना | लोड प्रतिधारण | भार को धकेलना और खींचना | भार को धकेलना और खींचना |
| विशेषताएँ | आसान वायरिंग के लिए एकीकृत मोटर स्वच्छ पर्यावरण का एहसास |
विभिन्न प्रकार के स्क्रू उपलब्ध हैं | उच्च गति/उच्च आवृत्ति, निम्न तल, लंबा जीवन | उच्च गति और आवृत्ति जो अन्य तंत्रों से बेहतर है, कम मंजिल, लंबा जीवन |
|
| जोर | अधिकतम 490kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| आघात | अधिकतम 2000 मिमी | अधिकतम 2000 मिमी | अधिकतम 1500 मिमी | अधिकतम 2000 मिमी | |
| गति और ड्राइविंग आवृत्ति | अधिकतम गति: 333 मिमी/सेकंड प्रतिशत ड्यूटी चक्र: 50%ED *1 |
अधिकतम स्क्रू शाफ्ट गति: 50 से 120 मिमी/सेकंड *2 स्वीकार्य प्रतिशत ड्यूटी चक्र: 30%ईडी |
अधिकतम स्क्रू शाफ्ट गति: 40 मिमी/सेकंड स्वीकार्य प्रतिशत ड्यूटी चक्र: 20%ईडी |
अधिकतम स्क्रू शाफ्ट गति: 200 मिमी/सेकंड स्वीकार्य प्रतिशत ड्यूटी चक्र: 100%ED *3 |
अधिकतम गति: 1000 मिमी प्रतिशत ड्यूटी चक्र: 100%ED |
| अनुप्रयोग उदाहरण |
झुकाव उपकरण
डाट |
टेबल लिफ्ट
बेलन चक्की |
ट्रैवर्सा
निष्कर्षण |
स्टैकिंग और अनस्टैकिंग
चटाई |
|
- *1 इको श्रृंखला सर्वो प्रकार
- *2 स्क्रू के प्रकार के आधार पर भिन्न होता है
- *3 परिस्थितियों के आधार पर भिन्न होता है।
लिनियर एक्ट्यूएटर उत्पाद सूची
एक स्क्रू जैक जिसमें एक बॉल स्क्रू या ट्रेपोज़ॉइडल स्क्रू और एक वर्म गियर होता है।
स्क्रू जैक एक रैखिक गति तंत्र है जो स्क्रू शाफ्ट को आगे-पीछे चलाने के लिए स्क्रू और नट तंत्र का उपयोग करके ड्राइवर के घूर्णन को प्रणोदन बल में परिवर्तित करता है।
उन सिलेंडरों के विपरीत जिनका उद्देश्य किसी भार को धकेलना या खींचना होता है, इन सिलेंडरों का उपयोग मुख्य रूप से भार को पकड़ने के लिए किया जाता है, जैसे कि परिवहन की जाने वाली वस्तुओं को उठाना/नीचे करना और उनकी स्थिति निर्धारित करना।
त्सुबाकी के लिनी-पावर जैक में एक ऐसी प्रणाली है जो एक अंतर्निर्मित वर्म गियर का उपयोग करके स्क्रू को ऊपर उठाती और नीचे करती है, तथा इसे ड्राइव मोटर से जोड़कर आसानी से संचालित किया जा सकता है।
यह कपलिंग और माइटर बेवल गियरबॉक्स का उपयोग करके कई इकाइयों को जोड़ने का भी समर्थन करता है।
हम विभिन्न प्रकार और विशिष्टताओं के उत्पाद भी प्रदान करते हैं, जैसा कि नीचे दिखाया गया है। हम लिनी-पावर जैक प्रदान कर सकते हैं, जो "आपके उपकरणों की ज़रूरतों को पूरा करता है।"
- - एक यात्रा नट प्रकार जिसमें गड्ढे की स्थापना की आवश्यकता नहीं होती है क्योंकि पेंच घूमने पर नट ऊपर और नीचे चलता है।
- - स्क्रू तीन प्रकार के होते हैं: बॉल स्क्रू (उच्च गति, उच्च आवृत्ति), हाई लीड बॉल स्क्रू (अल्ट्रा-हाई स्पीड, उच्च आवृत्ति), और ट्रेपोज़ॉइडल स्क्रू (कम गति, लोड प्रतिधारण)।
- - स्वच्छ कमरों के लिए आदर्श कम धूल उत्पादन विनिर्देश, स्टेनलेस स्टील स्क्रू शाफ्ट विनिर्देश (केवल समलम्बाकार स्क्रू), बाएं हाथ के स्क्रू विनिर्देश (केवल समलम्बाकार स्क्रू) जो लेआउट स्वतंत्रता को बढ़ाते हैं
JWB (बॉल स्क्रू प्रकार)
मॉडल संख्या JWB~
जेडब्ल्यूबी (बॉल स्क्रू टाइप) एक स्क्रू जैक है जो ऊर्जा-बचत संचालन को सक्षम करने के लिए रोलिंग घर्षण का उपयोग करता है।
- -मुख्य घटक परिशुद्धता बॉल स्क्रू और उच्च परिशुद्धता वर्म गियर हैं।
- ・उच्च दक्षता:
बॉल स्क्रू उच्च दक्षता प्रदान करता है और छोटे ड्राइव स्रोत के साथ बड़ा थ्रस्ट उत्पन्न करता है। - ・उच्च गति:
समलम्बाकार स्क्रू प्रकारों की तुलना में, स्क्रू की बढ़ी हुई दक्षता उच्च गति पर सुचारू संचालन की अनुमति देती है। - ·लंबा जीवन:
इसमें अत्यधिक विश्वसनीय बॉल स्क्रू का उपयोग किया गया है, जो लम्बे जीवन को सुनिश्चित करता है। - *इसमें स्व-लॉकिंग तंत्र नहीं है, इसलिए ब्रेक की आवश्यकता होती है।
मूल क्षमता kN
4.90～980
स्क्रू प्रकार
गेंद पेंच
स्ट्रोक मिमी
100～2000
जेडब्ल्यूएच (उच्च लीड बॉल स्क्रू प्रकार)
मॉडल संख्या JWH~
जेडब्ल्यूएच (उच्च लीड बॉल स्क्रू प्रकार) एक स्क्रू जैक है जो हाई लीड बॉल स्क्रू का उपयोग करता है, जिससे यह जेडब्ल्यूबी टाइप के समान इनपुट रोटेशन गति पर और भी अधिक गति (4 गुना तक तेज) प्राप्त कर सकता है।
- -मुख्य घटक एक उच्च-सीसा बॉल स्क्रू और एक उच्च-परिशुद्धता वर्म गियर हैं।
- ·उच्च गति:
अत्यधिक विश्वसनीय हाई-लीड बॉल स्क्रू का उपयोग करके, स्क्रू शाफ्ट की गति को अधिकतम 7.5 मीटर/मिनट तक बढ़ाया जा सकता है। - ·कम शोर:
जेडब्ल्यूबी (बॉल स्क्रू प्रकार) के समान गति के लिए, इनपुट रोटेशन गति को कम करने के लिए ड्राइव स्रोत में एक मंदी इकाई का उपयोग किया जाता है।
इससे जैक अधिक शांत हो जाता है। - *इसमें स्व-लॉकिंग तंत्र नहीं है, इसलिए ब्रेक की आवश्यकता होती है।
मूल क्षमता kN
9.80～196
स्क्रू प्रकार
उच्च-सीसा बॉल स्क्रू
स्ट्रोक मिमी
100～2000
JWM (ट्रेपेज़ॉइडल स्क्रू प्रकार)
मॉडल संख्या JWM~
जेडब्ल्यूएम (ट्रेपेज़ॉइडल स्क्रू टाइप) एक मानक प्रकार का स्क्रू जैक है जो कम गति और कम आवृत्ति के उपयोग के लिए उपयुक्त है।
- -मुख्य घटक एक संकेंद्रित समलम्बाकार स्क्रू और एक उच्च परिशुद्धता वर्म गियर हैं।
- किफायती:
इसकी सरल और कॉम्पैक्ट संरचना इसे किफायती बनाती है। - ・कम गति/कम आवृत्ति:
स्लाइडिंग संपर्क समलम्बाकार स्क्रू विशेषताओं का लाभ उठाते हुए, यह कम गति, कम आवृत्ति अनुप्रयोगों के लिए आदर्श है। - ・लोड प्रतिधारण:
समलम्बाकार स्क्रू को स्व-लॉकिंग गुणों के लिए गणना की जाती है, और यह अपेक्षा की जा सकती है कि वे भार को बनाए रखेंगे।
*कंपन, प्रभाव आदि के कारण स्व-लॉकिंग अप्रभावी हो सकती है। - ・स्टेनलेस स्टील स्क्रू विनिर्देश उपलब्ध:
दो मॉडलों, JWM025 और JWM050 के लिए, स्क्रू शाफ्ट को ऑस्टेनिटिक स्टेनलेस स्टील के साथ मानकीकृत किया गया है। - बाएं हाथ के धागे के उपलब्ध विनिर्देश:
इनपुट घूर्णन दिशा वही है, लेकिन स्क्रू दाएं हाथ के स्क्रू विनिर्देश के विपरीत दिशा में चलता है।
मूल क्षमता kN
1.96～980
स्क्रू प्रकार
समलम्बाकार धागा
स्ट्रोक मिमी
100～2000
कृपया प्रत्येक श्रृंखला का उपयोग कैसे करें, इसकी जानकारी के लिए निम्नलिखित दस्तावेज़ों को भी देखें।
स्क्रू जैक का बुनियादी ज्ञान
संरचना

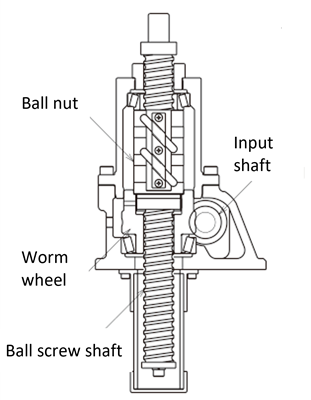

बॉल स्क्रू प्रकार

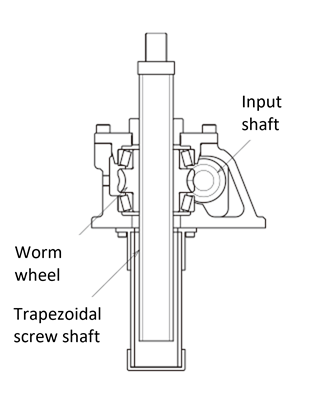

समलम्बाकार पेंच प्रकार
इसमें मुख्यतः निम्नलिखित तत्व शामिल हैं:
- इनपुट शाफ्ट:
मोटर जैसे ड्राइव स्रोत से जुड़े शाफ्ट में आमतौर पर एक वर्म गियर लगा होता है। इस वर्म के ज़रिए टॉर्क वर्म व्हील तक पहुँचाया जाता है। - कीड़ा पहिया:
यह वर्म से टॉर्क प्राप्त करता है और गति कम करते समय टॉर्क को बढ़ाता है। - कड़े छिलके वाला फल:
यह वर्म व्हील के साथ एकीकृत होता है और वर्म तथा वर्म व्हील द्वारा प्रवर्धित टॉर्क को स्क्रू शाफ्ट (बॉल स्क्रू या ट्रेपेज़ॉइडल स्क्रू) तक पहुंचाता है। - स्क्रू शाफ्ट:
नट से प्रेषित टॉर्क को थ्रेड्स के माध्यम से रैखिक थ्रस्ट में परिवर्तित किया जाता है।
