त्सुबाकी उत्पाद चयन

टफ़रोलर

भारी वस्तुओं को हिलाने, स्थानांतरित करने और परिवहन के लिए उत्कृष्ट।

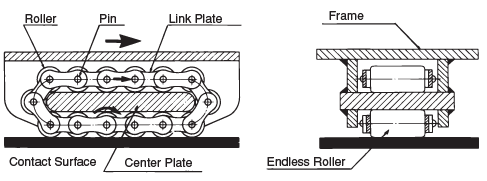

इसमें एक फ्रेम बॉडी और अंतहीन रोलर्स होते हैं, और अंतहीन रोलर्स (रोलर्स, पिन और लिंक प्लेट्स से मिलकर) फ्रेम बॉडी की सेंटर प्लेट के चारों ओर लिपटे होते हैं। अगर इस ऑपरेटिंग सिद्धांत की तुलना एक सामान्य बेयरिंग से की जाए, तो सेंटर प्लेट आंतरिक रेस रिंग होगी, रोलर्स बॉल होंगे, लिंक प्लेट और पिन केज होंगे, और संपर्क सतह बाहरी रेस होगी।

उपयोग

・भारी वस्तुओं को ले जाना और परिवहन करना
- जब परिवहन आवृत्ति कम हो और कन्वेयर स्थापित करना उचित न हो
・यदि आप स्थान का प्रभावी उपयोग करना चाहते हैं
・लंबी वस्तुओं के लिए स्लाइड गाइड

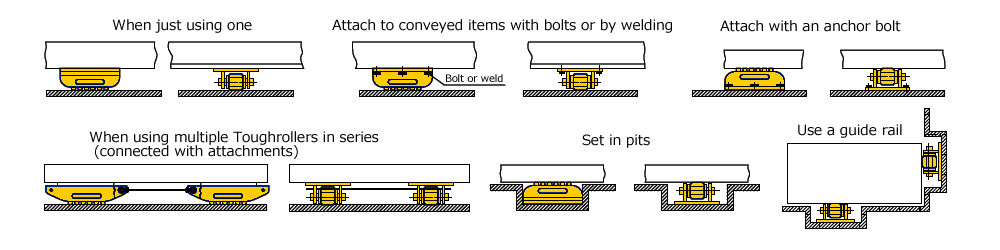

स्थापना उदाहरण

विशेषताएँ

・स्थिर परिवहन के लिए गुरुत्वाकर्षण का निम्न केंद्र

निम्न बॉडी के कारण परिवहन की जाने वाली वस्तुओं को उठाने की आवश्यकता कम हो जाती है, जिससे निम्न गुरुत्वाकर्षण केंद्र के साथ स्थिर परिवहन संभव हो जाता है।
・कॉम्पैक्ट और शक्तिशाली

इसका भार कई रोलर्स द्वारा समर्थित है, इसलिए इसके छोटे आकार के बावजूद इसकी भार क्षमता अधिक है।
・कठोर और लंबे समय तक चलने वाला

फ्रेम बॉडी को एक ऊपरी प्लेट से वेल्ड किया गया है, जिससे यह बेहद मज़बूत और मज़बूत है। इसके अलावा, मुख्य भागों को उत्कृष्ट घिसाव प्रतिरोध प्रदान करने के लिए कठोर बनाया गया है।
प्लास्टिक रोलर प्रकार उपलब्ध

प्लास्टिक रोलर, और इसका वजन स्टील रोलर के वजन का लगभग आधा होता है, जिससे इसे ले जाना आसान हो जाता है।

प्लास्टिक रोलर की चलने की आवाज स्टील रोलर्स की तुलना में कम होती है और इसमें कोई कठोर धातु जैसी आवाज नहीं होती।

*कृपया प्लास्टिक रोलर प्रकार के लिए सीधे सूर्य की रोशनी से बचें।
・प्रचुर विकल्प

आपकी आवश्यकताओं के अनुरूप हमारे पास विभिन्न विकल्प उपलब्ध हैं।

और अधिक जानें

・हल्का दौड़ना

बीयरिंग के समान सिद्धांत पर काम करने वाले अत्यधिक गोल रोलर्स का उपयोग करके, रोलिंग प्रतिरोध कम हो जाता है, जिससे भारी वस्तुओं को कम बल से परिवहन करना संभव हो जाता है।

टफ़रोलर का उपयोग करके बिजली बचत सिमुलेशन

परिवहन विधि	घर्षण गुणांक (μ)	परिवहन के लिए आवश्यक बल (F)	बिजली की आवश्यकता (W)	बिजली की बचत
खींचना	0.3	2.94kN	0.49kW	-
रोलर कन्वेयर का उपयोग करें	0.1	0.98kN	0.16kW	बिजली की आवश्यकता लगभग 30% कम हो गई
स्टील रोलर प्रकार के टफ़रोलर उपयोग करें	0.03	0.29kN	0.05kW	बिजली की आवश्यकता लगभग 30% कम हो गई
प्लास्टिक रोलर प्रकार के टफ़रोलर उपयोग करें	0.04	0.39kN	0.07kW	बिजली की आवश्यकता लगभग 43% तक कम हो गई

[उदाहरण] जब 1000 किलोग्राम भार को 10 मीटर/मिनट की गति से प्रतिदिन 1 घंटे तक परिवहन किया जाता है।

परिवहन के लिए आवश्यक बल [kN]:
F=W×G× ^10-3 ×μ
आवश्यक शक्ति [kw (kN・m/s)]:
पी=एफ×वी×1/60
वजन: W=1000 किग्रा
गति: V=10मी/मिनट
गुरुत्वाकर्षण त्वरण: G=9.80665m/s ²
घर्षण गुणांक: μ

CO2約70%削減

CO2約57%削減

*ग्लोबल वार्मिंग प्रतिउपायों को बढ़ावा देने संबंधी अधिनियम के प्रवर्तन आदेश के अनुच्छेद 3 से

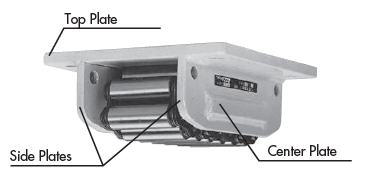

संरचना

प्रकार

- स्टील रोलर प्रकार: मूल भार क्षमता: 14.7kN (1500kgf) से 1961kN (200000kgf)

स्टील रोलर प्रकार एक कॉम्पैक्ट, मजबूत टफ़रोलर है जिसमें कठोर केंद्र प्लेट और रोलर्स होते हैं, जो उच्च भार क्षमता प्रदान करते हैं।
-प्लास्टिक रोलर प्रकार: मूल भार क्षमता: 2.94kN (300kgf) से 34.3kN (3500kgf)

प्लास्टिक रोलर प्रकार टफ़रोलर है जो रोलर के लिए इंजीनियरिंग प्लास्टिक (इंजीनियरिंग प्लास्टिक) का उपयोग करता है।
स्टील रोलर टफ़रोलर की बुनियादी विशेषताओं को इंजीनियरिंग प्लास्टिक रोलर की कार्यक्षमता के साथ जोड़ा गया है।

विशेष रूप से, "टफ़रोलर जूनियर" एक किफायती, हल्का और सरल मॉडल है जिसका उपयोग करना आसान है।

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन उदाहरण

TUF25	-	ESP
｜ आकार		｜ अनुलग्नक प्रकार ईएसपी: विस्तारित साइड प्लेट प्रकार SGR1: एक तरफ साइड गाइड रोलर एसजीआर2: दोनों तरफ साइड गाइड रोलर्स एसपीके: स्पाइक्स के साथ SKT: स्कर्ट का प्रकार GPD: रबर पैड के साथ एससीआर: स्क्रैपर के साथ वैकल्पिक भाग एचडीएल: हैंडल टीटीबी: टर्नटेबल अनुलग्नक/विकल्प अवलोकन

नोट: यदि आपको शिपिंग से पहले विकल्प स्थापित करने की आवश्यकता है तो कृपया हमसे संपर्क करें।

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

स्टील रोलर प्रकार
मॉडल संख्या	मूल भार क्षमता
मॉडल संख्या	kN	{टन}
TUF-J	14.7	1.5
TUF6	58.8	6
TUF12	118	12
TUF25	245	25
TUF40	392	40
TUF65	637	65
TUF100	980	100
TUF200	1961	200

टफ़रोलर जूनियर
मॉडल संख्या	मूल भार क्षमता
मॉडल संख्या	kN	{टन}
TUF-JP	2.94	0.3

प्लास्टिक रोलर प्रकार
मॉडल संख्या	मूल भार क्षमता
मॉडल संख्या	kN	{टन}
TUF1P	9.8	1
TUF2P	19.6	2
TUF4P	34.3	3.5

डबल रोलर प्रकार
मॉडल संख्या	मूल भार क्षमता
मॉडल संख्या	kN	{टन}
TUF25W-ESP-TTB	245	25
TUF4WP-ESP-TTB	34.3	3.5

डबल रोलर प्रकार एक विस्तारित साइड प्लेट प्रकार है जिसमें मानक के रूप में टर्नटेबल होता है।
