त्सुबाकी उत्पाद चयन

शॉक गार्ड ^{टीजीएफ} सीरीज

अत्यधिक सटीक वापसी स्थिति प्रकार
- अंतराल को समाप्त करने के लिए ड्राइव प्लेट के सपोर्ट बेयरिंग पर प्रीलोड लगाया जाता है, और आउटपुट माउंटिंग सतह की सटीकता में सुधार करने के लिए माउंटिंग सतह को पॉलिश किया जाता है।
यदि और भी अधिक रनआउट सटीकता की आवश्यकता हो, तो असेंबली के बाद छेद के आधार पर माउंटिंग सतह को पॉलिश किया जा सकता है, ताकि असेंबली के कारण होने वाली मामूली रनआउट त्रुटियों को दूर किया जा सके।
- बैकलैश बहुत छोटा है और वापसी की स्थिति अत्यधिक सटीक है, जो इसे इंडेक्सर्स के लिए आदर्श बनाती है।
- ओवरलोड के कारण को हटाने के बाद, बस ड्राइव साइड को घुमाएं और गियर स्वचालित रूप से पुनः जुड़ जाएंगे।
- टॉर्क ट्रांसमिशन तत्वों के रूप में काम करने वाली गेंदों और पॉकेट्स की व्यवस्था एक अद्वितीय संयोजन है जो केवल एक ही स्थान पर मेल खाता है।

संरचना

TGF20～45

(1) हब (2) एंड नट (3) हेक्सागोन सॉकेट हेड सेट स्क्रू (4) ड्राइव प्लेट (5) स्लाइड प्लेट (6) एडजस्टमेंट नट

(7) कॉइल स्प्रिंग (8) ड्राइव बॉल (स्टील बॉल A) (9) स्नैप रिंग (10) हेक्सागोन सॉकेट सेट स्क्रू (11) स्टील बॉल B (12) स्टील बॉल C

(13) हाउसिंग (14) थ्रस्ट बेयरिंग (15) हेक्सागोन सॉकेट सेट स्क्रू

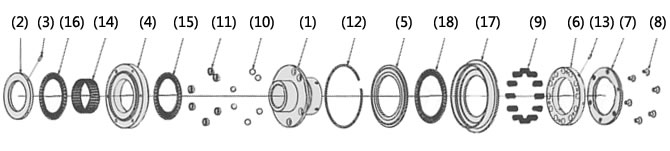

TGF65～90

(7) स्प्रिंग होल्डर (8) हेक्सागोन सॉकेट हेड स्क्रू (9) कॉइल स्प्रिंग (10) ड्राइव बॉल (स्टील बॉल A) (11) बुश

(12) स्नैप रिंग (13) हेक्सागोन सॉकेट सेट स्क्रू (14) रेडियल बेयरिंग (15) थ्रस्ट बेयरिंग A

(16) थ्रस्ट बेयरिंग A (17) हाउसिंग (18) थ्रस्ट बेयरिंग B

संचालन सिद्धांत

कृपया टीजीएफ श्रृंखला के संचालन सिद्धांत को देखने के लिए एनीमेशन देखें।

सामान्य (व्यस्त)

टीजीएफ श्रृंखला के लिए शक्ति हब के माध्यम से प्रवेश करती है और ड्राइव बॉल्स के माध्यम से आउटपुट साइड पर ड्राइव प्लेट तक प्रेषित होती है (या इसके विपरीत)।

स्प्रोकेट और बेल्ट स्प्रॉकेट्स बोल्ट के माध्यम से सीधे इस ड्राइव प्लेट से जोड़ा जाता है।

हब फ्लैंज में ड्राइव बॉल्स के लिए छेद होते हैं, और ड्राइव बॉल्स को इन छेदों में रखा जाता है। आउटपुट ड्राइव प्लेट में ड्राइव बॉल्स के लिए पॉकेट होते हैं।
थ्रस्ट रेस के माध्यम से कॉइल स्प्रिंग के साथ ड्राइव बॉल पर दबाव डालकर शक्ति का संचरण किया जाता है।

जब अतिभारित (ट्रिप्ड)

जब ओवरलोड होता है, तो ड्राइव बॉल थ्रस्ट रेस को कॉइल स्प्रिंग की ओर धकेलती है, और ड्राइव
यह प्लेट में स्थित पॉकेट से बाहर निकलता है और बिजली काट देता है।

इस समय, कवर कुंडल स्प्रिंग की ओर बढ़ता है, और टीजी सेंसर या इसी तरह के उपकरण के साथ इस मात्रा में गति का पता लगाकर, ओवरलोड होने के बाद ड्राइव स्रोत को स्वचालित रूप से रोकना आसान होता है।

कैसे वापस लौटें

ओवरलोड के बाद, यदि आप इसे पुनः आरंभ करते हैं, तो यह एक चक्कर के भीतर स्वचालित रूप से अपनी मूल स्थिति में वापस आ जाएगा।

यदि संचालन के बाद भी घूर्णन जारी रहता है तो TGF श्रृंखला लगातार रीसेट होगी, इसलिए ओवरलोड होने के बाद, TG सेंसर या इसी तरह के उपकरण से ओवरलोड का पता लगाएं और ड्राइव स्रोत को तुरंत बंद कर दें।

विनिर्देश (मानक मॉडल)

टॉर्क रेंज N・m सेट करें	बार-बार ऑपरेटिंग टॉर्क सटीकता	प्रतिक्रिया	कैसे वापस लौटें
6.0～4900	±5%	अत्यंत छोटा	स्वचालित

■प्रकार 2: बेल्ट स्प्रॉकेट्स आदि को सीधे जोड़ा जा सकता है। शाफ्ट सेटस्क्रू को बाहर से कसा जा सकता है।

■टाइप 3: टाइप 2 से पतला, पावर लॉक लगाने के लिए आदर्श। (विवरण के लिए लिंक देखें।)

■प्रकार 5: एक युग्मन प्रकार जो कोण त्रुटियों के लिए अनुमति देने हेतु एचटी-फ्लेक्स को संयोजित करता है।

■प्रकार 7: एक युग्मन प्रकार जो एचटी-फ्लेक्स जोड़ता है, कोण और समानांतरता में त्रुटियों की अनुमति देता है।

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन

* स्टैंडअलोन प्रकार

TGF	20	-	L	2	-	TH20JD2	-	N19
｜ शृंखला	｜ आकार		｜｜｜｜	｜ प्रकार 2: प्रकार 2 3: प्रकार 3		｜ शाफ्ट छेद प्रतीक		｜ टॉर्क सेटिंग मान न･म
			स्प्रिंग की ताकत L: कमज़ोर स्प्रिंग एम: मध्यम वसंत H: मजबूत स्प्रिंग

*युग्मन प्रकार

TGF	20	-	L	5	-	TH20PD2	X	CH30PD2	-	N18
｜ शृंखला	｜ आकार		｜｜｜｜	｜ प्रकार 5: प्रकार 5 7: प्रकार 7		｜ शॉक गार्ड साइड शाफ्ट छेद प्रतीक		｜ युग्मन पक्ष शाफ्ट छेद प्रतीक		｜ टॉर्क सेटिंग मान न･म
			स्प्रिंग की ताकत

शाफ्ट छेद प्रतीक विवरण
	शाफ्ट छेद व्यास सहिष्णुता	शाफ्ट छेद व्यास	कीवे सहिष्णुता	स्क्रू की स्थिति सेट करें
T	H	20	P	D2
C	H	30	P	D2
T:ショックガード側 C:カップリング側	F:F7 G:G7 H:H7	शाफ्ट बोर व्यास 1 मिमी की वृद्धि में	J: नया JIS Js9 (मानक) P: नया JIS P9 F: पुराना JIS F7	[बड़ा करने के लिए क्लिक करें]

नोट) शॉक गार्ड ओर सेटस्क्रू की स्थिति समायोजन नट की ओर से देखी गई स्थिति है, और युग्मन की ओर सेटस्क्रू की स्थिति हब अंत चेहरे से देखी गई स्थिति है।

■ त्सुबाकी मॉडल नंबर नेविगेशन

*सही मॉडल नंबर उत्पन्न करने के लिए, बाएं से दाएं क्रम में आइटम का चयन करें।

शृंखला	प्रकार	शाफ्ट छेद व्यास	टॉर्कः मान सेट करना
TGF	एकल इकाई प्रकार 2 प्रकार 3 युग्मन प्रकार 5 प्रकार 7	शॉक गार्ड साइड	6.0 ～ 20 　　N･m

		युग्मन पक्ष

उत्पाद मॉडल संख्या सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।

टॉर्क रेंज सेट करें न･म	एकल इकाई			युग्मन प्रकार
	शाफ्ट छेद व्यास सीमा मिमी	मॉडल संख्या		युग्मन पक्ष शाफ्ट छेद व्यास रेंज मिमी	मॉडल संख्या
	शाफ्ट छेद व्यास सीमा मिमी	प्रकार 2	प्रकार 3	युग्मन पक्ष शाफ्ट छेद व्यास रेंज मिमी	प्रकार 5	प्रकार 7
6.0～20	10～20	TGF20-L2	TGF20-L3	17～42	TGF20-L5	TGF20-L7
12～40		TGF20-M2	TGF20-M3		TGF20-M5	TGF20-M7
24～80		TGF20-H2	TGF20-H3		TGF20-H5	TGF20-H7
10～74	12～30	TGF30-L2	TGF30-L3	17～60	TGF30-L5	TGF30-L7
20～147		TGF30-M2	TGF30-M3		TGF30-M5	TGF30-M7
40～294		TGF30-H2	TGF30-H3		TGF30-H5	TGF30-H7
30～156	22～45	TGF45-L2	TGF45-L3	27～74	TGF45-L5	TGF45-L7
60～313		TGF45-M2	TGF45-M3		TGF45-M5	TGF45-M7
120～568		TGF45-H2	TGF45-H3		TGF45-H5	TGF45-H7
50～269	32～65	TGF65-L2	TGF65-L3	47～95	TGF65-L5	TGF65-L7
100～539		TGF65-M2	TGF65-M3		TGF65-M5	TGF65-M7
200～1078		TGF65-H2	TGF65-H3		TGF65-H5	TGF65-H7
300～1225	47～90	TGF90-L2	TGF90-L3	52～118	TGF90-L5	TGF90-L7
600～2450		TGF90-M2	TGF90-M3		TGF90-M5	TGF90-M7
1200～4900		TGF90-H2	TGF90-H3		TGF90-H5	TGF90-H7

विकल्प

टीजी सेंसर

यह एक प्रॉक्सिमिटी स्विच प्रकार का ओवरलोड डिटेक्शन सेंसर है जिसे विशेष रूप से शॉक गार्ड के लिए डिज़ाइन किया गया है। यह शॉक गार्ड पर ओवरलोड (प्लेट की अक्षीय दिशा में गति) का पता लगा सकता है और मोटर को रोक सकता है या अलार्म जारी कर सकता है।

		एसी प्रकार	डीसी प्रकार
मॉडल संख्या		TGS8	TGS8DN
बिजली की आपूर्ति वोल्टेज	रेटिंग	AC24～240V	-
बिजली की आपूर्ति वोल्टेज	प्रयोग योग्य सीमा	AC20～264V(50/60Hz)	DC10～30V
वर्तमान खपत		1.7mA या उससे कम (AC200V पर)	16mA या उससे कम
नियंत्रण आउटपुट (स्विचिंग क्षमता)		5～100mA	अधिकतम 200mA
इंडिकेटर लाइट		ऑपरेशन प्रदर्शन
परिवेश का तापमान		-25 से +70°C (परन्तु जमने न दें)
परिवेश आर्द्रता		35～95% RH
आउटपुट स्वरूप		-	NPN
ऑपरेशन फॉर्म		एनसी (सेंसर प्लेट का पता न लगने पर आउटपुट की खुली/बंद स्थिति को इंगित करता है)
इन्सुलेशन प्रतिरोध		सभी सजीव भागों और केस के बीच 50MΩ या अधिक (DC500V मेगर)
द्रव्यमान		लगभग 45 ग्राम (2 मीटर कॉर्ड लंबाई)	लगभग 56 ग्राम (2 मीटर कॉर्ड लंबाई)
अवशिष्ट वोल्टेज		>> विशिष्ट डेटा देखें	2.0V या उससे कम (लोड धारा 200mA, कॉर्ड लंबाई 2m)
निर्देश पुस्तिका		टीजी सेंसर TGS8	टीजी सेंसर TGS8DN

-- अवशिष्ट वोल्टेज विशेषताएँ लोड करें -- (आप इसे खींचकर स्थानांतरित कर सकते हैं)

लोड अवशिष्ट वोल्टेज विशेषताएँ

DIMENSIONS

एसी प्रकार TGS8

डीसी प्रकार TGS8DN

आकार निर्धारण

हम संपूर्ण त्सुबाकी शॉक गार्ड श्रृंखला में से आपके उपयोग की स्थितियों के लिए सबसे उपयुक्त शॉक गार्ड चयन करेंगे।

कृपया इस पृष्ठ के शीर्ष पर "आकार निर्धारण" टैब पर क्लिक करें।

इस पृष्ठ के शीर्ष पर वापस जाएँ

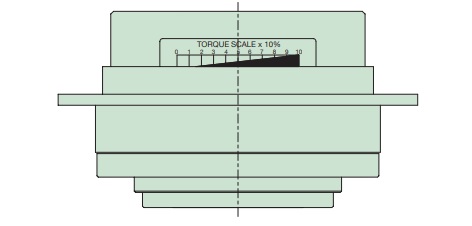

टॉर्क समायोजन

1. टॉर्क सहसंबंध आरेख से आवश्यक टॉर्क के अनुरूप टॉर्क स्केल मान पढ़ें, और समायोजन नट को इस मान पर कसें।
समायोजन नट को कसने के लिए, नट के बाहर वाले छेद में हुक रिंच या गोल बार डालें और उसे घुमाएं।
(नोट) यदि TGF30 और 45 आकारों के लिए आवश्यक टॉर्क उच्च (200 N m या अधिक) है, तो समर्पित हुक रिंच (अलग से बेचा जाता है) का उपयोग करें।

यदि TGF65 और 90 आकारों के लिए आवश्यक टॉर्क उच्च है, तो बोल्ट को ढीला करें और समायोजन नट को हेक्सागोन सॉकेट सेट स्क्रू के साथ तब तक कसें जब तक कि आवश्यक टॉर्क स्केल तक न पहुंच जाए, फिर बोल्ट को पूरी तरह से कस दें।
टॉर्क को आसानी से कस कर समायोजित किया जा सकता है।

⇐ टॉर्क स्केल

उत्पाद का टॉर्क आवश्यक रूप से नीचे दिए गए सहसंबंध आरेख से मेल नहीं खाता है, इसलिए कृपया इसे एक मार्गदर्शक के रूप में उपयोग करें।

2. एक बार टॉर्क निर्धारित हो जाने पर, नेमप्लेट में मान जोड़ें, ताकि रखरखाव के लिए उत्पाद को अलग करने पर भी, इसे आसानी से पिछले सेट टॉर्क पर वापस लाया जा सके।
इसके अलावा, आप नट पर हब के अंतिम भाग पर एक मिलान चिह्न मुद्रांकन प्रतिकृति को अधिक सटीक बना सकते हैं।
