पावर सिलेंडर टी श्रृंखला बहु-विनिर्देश
- यह इलेक्ट्रिक सिलेंडर एक मोटर (39.2kN या उससे कम का मध्यम थ्रस्ट) के साथ कई सिलेंडरों को पूरी तरह से सिंक्रोनाइज़ कर सकता है।
- इसके दो प्रकार हैं: एक बिना अधिभार संरक्षण तंत्र (एलपीटीबी) और दूसरा थ्रस्ट डिटेक्शन (एलपीटीसी) के साथ। आप अपने अनुप्रयोग के अनुरूप प्रकार का चयन कर सकते हैं।
- 4 टन या उससे कम थ्रस्ट वाली मल्टी सीरीज़ का नाम बदलकर "पावर सिलेंडर टी सीरीज़ मल्टी स्पेसिफिकेशन" कर दिया गया है। स्पेसिफिकेशन में कोई बदलाव नहीं किया गया है।
6 टन या उससे अधिक के थ्रस्ट के लिए, कृपया "पावर सिलेंडर यू सीरीज मल्टी-स्पेसिफिकेशन" पर विचार करें। - स्वीकार्य थ्रस्ट: 4.90 से 39.2 kN
विशेषताएँ
-
·सुरक्षा
एक थ्रस्ट डिटेक्शन तंत्र बनाया जा सकता है जो ओवरलोड का पता लगाता है और उससे सुरक्षा करता है। (एलपीटीसी)
-
・कठोर संरचना
लोड को सहारा देने वाला ऑपरेटिंग सेक्शन और रिडक्शन सेक्शन अलग-अलग होते हैं, इसलिए लोड में उतार-चढ़ाव के कारण गियर टूथ संपर्क में कोई परिवर्तन नहीं होता है।
-
・कई इकाइयों को जोड़ा जा सकता है
पर्याप्त शक्ति वाले इनपुट शाफ्ट का उपयोग करके, कई इकाइयों को एक साथ जोड़ा जा सकता है।
-
・स्विंग ऑपरेशन संभव
इनपुट शाफ्ट और ट्रूनियन एक ही अक्ष पर होते हैं, इसलिए एक साथ संचालन करते समय दोलन संभव है।
प्रत्येक प्रकार (सुरक्षात्मक उपकरण) का उपयोग कैसे करें और उसकी संरचना
-

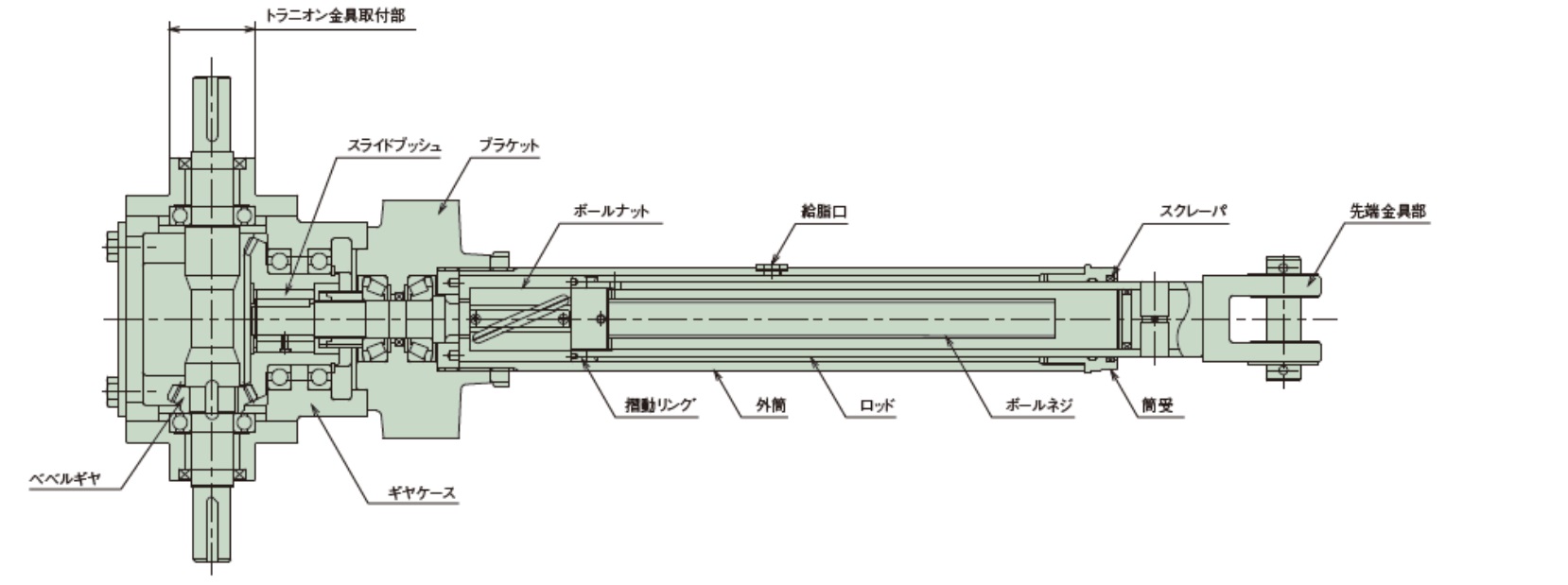

・बी प्रकार (अधिभार संरक्षण तंत्र के बिना)
चूंकि इसमें कोई अधिभार संरक्षण तंत्र नहीं है, इसलिए हम अपने शॉक रिले संयोजन में उपयोग करने की सलाह देते हैं, जो इनपुट पक्ष पर विद्युत अधिभार संरक्षण का पता लगाने में सक्षम है।
-

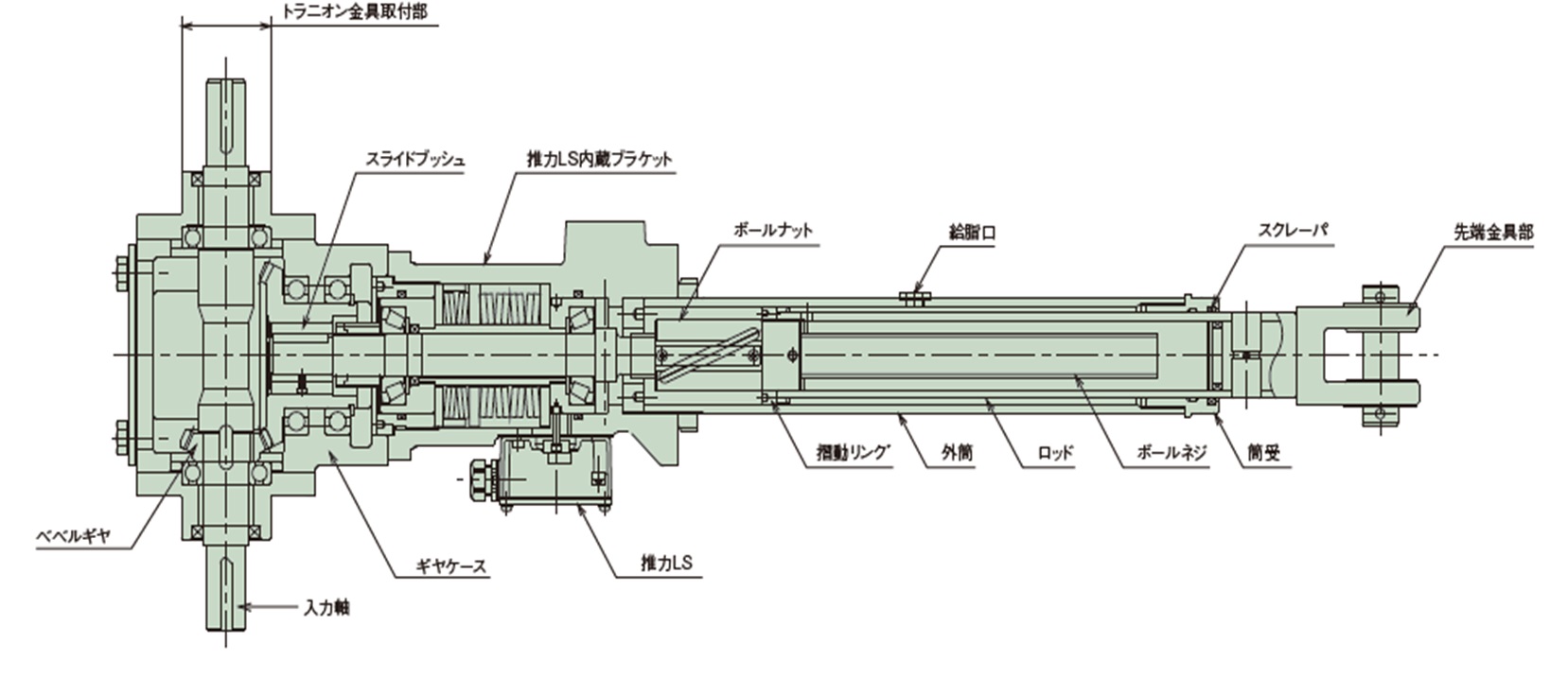

・सी प्रकार (थ्रस्ट डिटेक्शन मैकेनिज्म के साथ)
ब्रैकेट में एक अंतर्निर्मित थ्रस्ट डिटेक्शन स्प्रिंग इकाई होती है, जो तब प्रभावी होती है जब पुश (पुल) स्टॉप या ओवरलोड के लिए विद्युत संकेत की आवश्यकता होती है।
यदि मोटर बंद होने पर लोड पक्ष से अधिभार उत्पन्न होता है या स्ट्रोक पार हो जाता है, तो भी विद्युत संकेत आउटपुट होता है।
*विशेष रूप से, जब प्रभाव पड़ता है, तो अंतर्निर्मित स्प्रिंग प्रभाव भार को विक्षेपित कर उसे अवशोषित कर लेती है।
मानक मॉडल सूची
| मॉडल संख्या | स्वीकार्य थ्रस्ट kN {किलोग्राम} |
स्क्रू लीड (मिमी) |
गियर कमी अनुपात | समग्र दक्षता (%) | बिना लोड के निष्क्रियता टॉर्क N・m {किलोग्राम・मी} |
स्वीकार्य इनपुट शाफ्ट टॉर्क N・m {किलोग्राम・मी} नोट 1) |
|---|---|---|---|---|---|---|
| LPTB500B LPTC |
4.90 {500} |
6 | 2 | 85.5 | 2.00 {0.21} |
19.2 {1.96} |
| LPTB1000B LPTC |
9.80 {1000} |
8 | 2 | 85.5 | 2.50 {0.26} |
39.2 {4.00} |
| LPTB2000B LPTC |
19.6 {2000} |
10 | 2 | 85.5 | 4.00 {0.41} |
89.2 {9.11} |
| LPTB4000B LPTC |
39.2 {4000} |
12 | 2 | 85.5 | 9.00 {0.92} |
211 {21.6} |
| मॉडल संख्या | प्रति इनपुट शाफ्ट क्रांति रॉड मूवमेंट राशि (मिमी) |
स्वीकार्य थ्रस्ट रॉड घूर्णन बल N・m{kgf・m} |
स्वीकार्य थ्रस्ट आवश्यक इनपुट टॉर्क N・m{kgf・m} नोट 2) |
अधिकतम अनुमत गति (मिमी/से) नोट 3) |
आघात (मिमी) |
|---|---|---|---|---|---|
| LPTB500B LPTC |
3 | 5.20 {0.53} |
4.8 {0.49} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB1000B LPTC |
4 | 13.8 {1.41} |
9.8 {1.0} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB2000B LPTC |
5 | 34.7 {3.54} |
22.3 {2.28} |
90 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB4000B LPTC |
6 | 83.2 {8.49} |
52.8 {5.39} |
72 (TB) 42 (TC) |
200, 300, 400 500, 600, 800 1000, 1200 |
- नोट 1) यह केवल इनपुट शाफ्ट के लिए स्वीकार्य टॉर्क है। (कृपया अन्य मोटरों के साथ संचालन करते समय इसकी जाँच करें।)
- नोट 2) इस मान में नो-लोड निष्क्रिय टॉर्क शामिल है।
- नोट 3) स्वीकार्य अधिकतम गति में, (टीबी) एलपीटीबी प्रकार को इंगित करता है, और (टीसी) एलपीटीसी प्रकार को इंगित करता है।
विशेष आकार उपलब्ध हैं
पावर सिलेंडर टी सीरीज बहु-विशिष्टता एक विशेष-ऑर्डर प्रकार के रूप में उपलब्ध है जो और भी अधिक गति से संचालन की अनुमति देता है।
उच्च गति समर्थन
- - सभी आकार 150 मिमी/सेकेंड की उच्च गति पर काम कर सकते हैं।
- -उच्च गति संचालन से उपकरण की गति तेज हो जाती है।

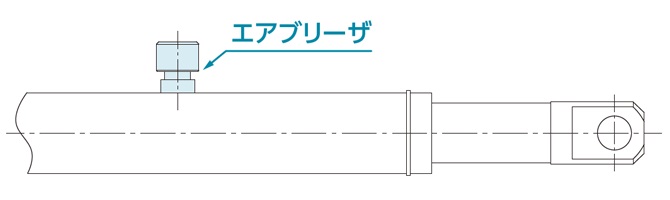

- ・ऑपरेटिंग भाग में एक एयर ब्रीथर लगा होता है। *ऑर्डर करते समय, कृपया एयर ब्रीथर का स्थान आदि बताएँ।
-
- *उच्च गति थ्रस्ट डिटेक्शन मैकेनिज्म को सुरक्षा उपकरण के रूप में इस्तेमाल नहीं किया जा सकता। साथ ही, चूँकि इसे धक्का देकर रोका नहीं जा सकता, इसलिए कृपया मोटर को धीमा करने और रोकने के लिए इन्वर्टर या इसी तरह के उपकरण का उपयोग करें। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
- *एक्ट्यूएटर के बाहरी आयाम और स्क्रू लीड मानक उत्पाद से भिन्न हैं। कृपया विवरण के लिए हमसे संपर्क करें।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| LPT | B | 1000 | B | R | 4 |
| ｜ श्रृंखला का नाम पावर सिलेंडर मल्टी सीरीज़ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ स्वीकार्य थ्रस्ट 500: 4.90kN{500kgf} 1000: 9.80kN {1000kgf} 2000: 19.6kN {2000किलोग्राम} 4000: 39.2kN {4000किलोग्राम} 6000: 58.8kN {6000किलोग्राम} 8000: 78.4kN {8000किलोग्राम} 12000: 117kN {12000kgf} 16000: 156kN {16000kgf} 32000: 313kN {32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ घूर्णन और विस्तार आर, एल *कृपया नीचे दिए गए चित्र को देखें। |
｜ नामित स्ट्रोक 2: 200 मिमी 3: 300 मिमी 4: 400 मिमी 5: 500 मिमी 6: 600 मिमी 8: 800 मिमी 10: 1000 मिमी 12: 1200 मिमी 15: 1500 मिमी 20: 2000 मिमी |
| प्रकार बी: थ्रस्ट डिटेक्शन मैकेनिज्म के बिना C: थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
बेवल गियर के साथ | ||||
■ त्सुबाकी मॉडल नंबर नेविगेशन
प्रकार
बी: थ्रस्ट डिटेक्शन मैकेनिज्म के बिना मानक प्रकार।
सी: थ्रस्ट डिटेक्शन मैकेनिज्म से सुसज्जित।
स्वीकार्य थ्रस्ट
यह वह रेटेड थ्रस्ट है जिस पर मोटर काम कर सकती है।
घूर्णन और विस्तार
यह इनपुट शाफ्ट की घूर्णन दिशा और सिलेंडर के विस्तार और संकुचन के बीच संबंध को दर्शाता है।
नामित स्ट्रोक
यह ऑपरेटिंग भाग की स्ट्रोक दूरी है। थ्रस्ट के आधार पर निर्माण सीमा भिन्न होती है।
विकल्प प्रतीक
एल: दो बाहरी स्ट्रोक समायोजन एलएस के साथ आता है।
I: I-आकार की सिरा संयोजन के साथ आता है।
58.8kN {6000kgf} या उससे अधिक थ्रस्ट वाले मॉडल
I-प्रकार सिरा संयोजन मानक हैं (कोई अतिरिक्त प्रतीक की आवश्यकता नहीं है)।
जे: यह अकॉर्डियन धौंकनी के साथ आता है।
*वैकल्पिक मॉडल संख्या (एल स्ट्रोक समायोजन बाहरी एलएस, धौंकनी के साथ) के लिए, कृपया यहां देखें।
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
विशेष सहायता
• आपकी उपयोग की शर्तों के अनुरूप विशेष सहायता उपलब्ध है।
