रोलर चेन कपलिंग स्टेनलेस स्टील सीरीज (रैप टाइप कपलिंग)
- रोलर चेन और स्प्रोकेट के लिए ऑस्टेनिटिक स्टेनलेस स्टील का उपयोग किया जाता है।
- इसका उपयोग उन कठोर वातावरणों में भी किया जा सकता है जिन्हें पारंपरिक स्टील रोलर चेन कपलिंग संभाल नहीं पाते थे।
- ・लागू शाफ्ट व्यास: Φ11mm से Φ140mm
- टॉर्क रेंज: 74 से 5883 एनएम
विशेषताएँ
-
・उत्कृष्ट संक्षारण प्रतिरोध
बाहरी स्थानों पर या अम्लीय या क्षारीय जैसे संक्षारक वातावरण में उपयोग के लिए उपयुक्त।
[प्रमुख अनुप्रयोग]: जल द्वार, खाद्य मशीनरी (शराब बनाना, किण्वित खाद्य पदार्थ), रिगिंग उपकरण, आदि।
-
・उपयोग तापमान सीमा
बिना केस के: -20 से 200°C / केस के साथ: -10 से 80°C
*यदि आप 80°C से अधिक तापमान पर उत्पाद का उपयोग करने की योजना बना रहे हैं तो कृपया हमसे संपर्क करें।
-
・स्वच्छ गुणवत्ता
इसमें जंग रोकने के उच्च गुण हैं और यह खाद्य मशीनरी और स्वच्छ कमरों के लिए फ्लोरीन आधारित ग्रीस के साथ अत्यधिक संगत है।
-
• कम वितरण
CR4012 से CR6022: पायलट बोर उत्पादों के लिए 2 सप्ताह, संसाधित शाफ्ट छेद के लिए 3 सप्ताह।
CR8018 से CR12022: पायलट बोर और बोर-मशीन्ड दोनों प्रकार के उत्पाद 4 सप्ताह में डिलीवर किए जा सकते हैं, और बड़े आकार के उत्पाद भी कम वितरण में डिलीवर किए जा सकते हैं।
रासायनिक प्रतिरोध तालिका
| दवा/खाद्य पदार्थ का नाम | प्रतिरोध | दवा/खाद्य पदार्थ का नाम | प्रतिरोध | दवा/खाद्य पदार्थ का नाम | प्रतिरोध |
|---|---|---|---|---|---|
| एसीटोन | ● | 30% हाइड्रोजन पेरोक्साइड | ● | सिरका | ▲ |
| शराब | ● | फॉर्मिक एसिड 50% | ● | पोटेशियम हाइड्रॉक्साइड 20% | ● |
| अमोनिया जल | ● | क्रोमिक एसिड 5% | ● | सोडियम हाइड्रॉक्साइड 25% | ● |
| जिंक क्लोराइड 50% | ▲ | एसिटिक एसिड 10% | ● | सांद्रित नाइट्रिक अम्ल 65% | ● |
| फेरिक क्लोराइड 5% | ▲ | कैल्शियम हाइपोक्लोराइड | ● | बोरिक एसिड 50% | ● |
| सोडियम क्लोराइड 5% | ● | सोडियम हाइपोक्लोराइट 10% | × | सल्फ्यूरिक एसिड 5% | × |
| हाइड्रोक्लोरिक एसिड 2% | × | ऑक्सालिक एसिड 10% | ● | जिंक सल्फेट 25% | ● |
| समुद्र का पानी | ▲ | नाइट्रिक एसिड 5% | ● | फॉस्फोरिक एसिड 5% | ● |
-
●: रासायनिक प्रतिरोधी ▲: उपयोग की स्थिति के आधार पर रासायनिक प्रतिरोधी ×: रासायनिक प्रतिरोधी नहीं
रासायनिक प्रतिरोध उपयोग की स्थितियों के आधार पर काफी भिन्न होता है, इसलिए यह कोई गारंटी नहीं है।
कृपया उपरोक्त तालिका देखें और विनिर्देशों पर निर्णय लेने से पहले वास्तविक उपयोग की स्थितियों के तहत रासायनिक प्रतिरोध की पुष्टि करें।

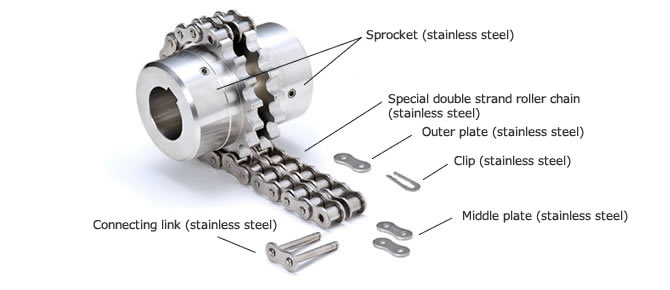

संरचना
-
-मुख्य बॉडी में एक ऑस्टेनिटिक स्टेनलेस स्टील स्प्रोकेट और एक समर्पित दो-पंक्ति रोलर चेन (स्टेनलेस स्टील) शामिल है।
- स्टेनलेस स्टील संयुक्त लिंक और स्प्रिंग क्लिप भी विशेष भागों के रूप में शामिल हैं।
केस (अलग से बेचा जाता है)
निम्नलिखित मामलों में केस का उपयोग अवश्य करें:
- (1) जब उच्च घूर्णन गति पर उपयोग किया जाता है।
- (2) जब धूल भरे क्षेत्रों जैसे घर्षणकारी वातावरण में उपयोग किया जाता है।
- (3) जब संक्षारक वातावरण जैसे आर्द्र वातावरण में उपयोग किया जाता है।
- -रोलर चेन कपलिंग श्रृंखला के लिए एक विशेष केस।
- - इसे चेन कपलिंग से जोड़कर, यह स्नेहक को बिखरने और धूल को प्रवेश करने से रोकता है, जिससे कपलिंग का जीवन बढ़ जाता है।
- - इसका विभाजित आकार है जिसे अक्ष के लंबवत अलग किया जा सकता है, जिससे यह स्थापना और निरीक्षण के लिए सुविधाजनक हो जाता है।

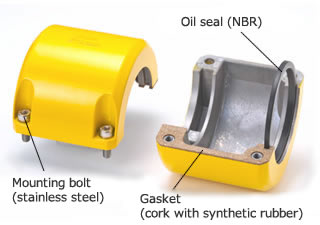

केस संरचना
- -केस डाई-कास्ट एल्यूमीनियम से बना है और इसमें दो-भाग की संरचना है, जिसमें गैस्केट (सिंथेटिक रबर के साथ कॉर्क) संभोग सतहों से जुड़े हुए हैं।
- - भागों में चार हेक्स सॉकेट बोल्ट और एक समर्पित तेल सील (एनबीआर) शामिल हैं।
- ・ऑयल सील और पैकिंग अलग-अलग पुर्जों के रूप में बेचे जाते हैं। लुब्रिकेटिंग ग्रीस अलग से खरीदना होगा।
अनुशंसित ग्रीस उत्पादों के लिए यहां क्लिक करें
- - तेल सील को सबसे अधिक कंपन वाली तरफ स्थापित करें।
- - ऊर्ध्वाधर रूप से उपयोग करते समय, तेल सील वाला भाग ऊपर की ओर होना चाहिए।
यदि आप ग्रीस रिसाव को रोकने के लिए उपाय करना चाहते हैं, तो एक उद्धरण की आवश्यकता होगी, इसलिए कृपया हमसे संपर्क करें। - -पेंटिंग विनिर्देश: मेलामाइन रेज़िन बेक्ड पेंट
- -पेंट का रंग: मुन्सेल 8.1YR7.6/15.2 ऑरेंज येलो
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| CR | 40 | 12 | H | - | SS |
| ｜ शृंखला |
｜ चेन संख्या |
｜ स्प्रोकेट दांतों की संख्या |
｜ H: मुख्य इकाई K: केस |
｜ एसएस: स्टेनलेस स्टील श्रृंखला |
|
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
