वर्म गियर हेड EWJMK, EWMK
- सर्वो अनुप्रयोगों के लिए सामान्य प्रयोजन वाले गियर हेड जो उच्च आर्थिक दक्षता और कम लीड-टाइम प्राप्त करते हैं।
- वर्म गियर हेड्स EWJMK और EWMK समकोण शाफ़्ट प्रकार हैं जो उच्च शक्ति और शांत संचालन को सक्षम करते हैं।
- आउटपुट शाफ्ट: ठोस
- संगत सर्वो मोटर्स: 0.2 से 7kW
- कमी अनुपात: 1/10 से 1/60
विशेषताएँ
-
अर्थव्यवस्था
हमने सर्वो अनुप्रयोगों के लिए सामान्य प्रयोजन वाले गियरहेड को अनुकूलित किया है, जिससे हम उत्पादों को किफायती और कम वितरण में वितरित कर सकते हैं।
-
・कम शोर और कंपन
अन्य प्रकार के गियर ट्रांसमिशन के विपरीत, वर्म गियर स्लाइडिंग संपर्क के कारण कंपन और शोर को काफी हद तक कम कर देता है।
-
・तेल सील का लंबा जीवन प्राप्त हुआ - एक अद्वितीय नई तेल सील संरचना को अपनाया गया
नई तेल सील संरचना में तेल सील के अंदर एक फिल्टर शामिल किया गया है, जो घिसे हुए कणों को सील में प्रवेश करने से रोकता है, जिससे इसका जीवनकाल बढ़ जाता है।
-
・उच्च परिशुद्धता और कॉम्पैक्ट
बुनियादी पैर-माउंटेड प्रकार में एक अच्छी तरह से संतुलित और इष्टतम डिजाइन है, जो इसे कॉम्पैक्ट और अत्यधिक सटीक बनाता है।
-
・आउटपुट शाफ्ट बैकलैश (अनुमानित मान)
इकाई: मिनट आकार EWJMK35 EWJMK42 EWJMK50 EWJMK63 EWJMK70 EWMK80 EWMK100 कोण 40 30 25 35 30 25 *यह कोई गारंटीकृत मूल्य नहीं है।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| EWJMK | 35 | E | 10 | L | - | □□□C |
| ｜ प्रकार |
｜ आकार |
｜ माउंटिंग स्थिति |
｜ कमी अनुपात |
｜ अक्ष व्यवस्था |
｜ माउंट कोड |
|
| नीचे दी गई तालिका देखें | नीचे दी गई तालिका देखें | (क्लैंप प्रकार) |
| माउंटिंग स्थिति | E, T | V |
|---|---|---|
| अक्ष व्यवस्था |  |
 |
■ त्सुबाकी मॉडल नंबर नेविगेशन
शृंखला
EWJMK/EWMK: ये ऐसे प्रकार हैं जो मूल रूप से पैरों पर लगे होते हैं। 70 और उससे कम आकार EWJMK श्रृंखला के हैं, और 80 और उससे अधिक आकार EWMK श्रृंखला के हैं।
SWJMK/SWMK: ये फ्लैंज माउंटिंग और ऑन-शाफ्ट माउंटिंग पर आधारित प्रकार हैं। 70 और उससे कम आकार SWJMK श्रृंखला के हैं, और 80 और उससे अधिक आकार SWMK श्रृंखला के हैं।
आकार
रिड्यूसर का आकार बताता है.
माउंटिंग स्थिति
E या T: EWJMK और SWJMK श्रृंखला के लिए E,
EWMK और SWMK श्रृंखला के लिए, यह T है।
E को सभी दिशाओं में स्थापित किया जा सकता है, और T एक ऐसा प्रकार है जहां इनपुट शाफ्ट आउटपुट शाफ्ट के ऊपर होता है।
बी: इस प्रकार में इनपुट शाफ्ट आउटपुट शाफ्ट से कम होता है।
V: एक प्रकार जिसमें आउटपुट शाफ्ट ऊर्ध्वाधर होता है।
कृपया विवरण के लिए नीचे दिए गए आरेख को देखें।
कमी अनुपात
कमी अनुपात को दर्शाता है.

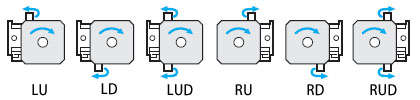

अक्ष व्यवस्था
माउंटिंग सतह और इनपुट/आउटपुट शाफ्ट के बीच संबंध को इंगित करता है।
कृपया विवरण के लिए नीचे दिए गए आरेख को देखें।
माउंट कोड
उस माउंट कोड को निर्दिष्ट करें जो आपके द्वारा स्थापित की जा रही मोटर से मेल खाता हो।
उत्पादों की सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
आकार 35 (मॉडल संख्या EWJMK35~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
निचला मोटर माउंट |
1/10 | EWJMK35E10L EWJMK35E10R EWJMK35E10LR |
| 1/15 | EWJMK35E15L EWJMK35E15R EWJMK35E15LR |
|
| 1/20 | EWJMK35E20L EWJMK35E20R EWJMK35E20LR |
|
| 1/25 | EWJMK35E25L EWJMK35E25R EWJMK35E25LR |
|
| 1/30 | EWJMK35E30L EWJMK35E30R EWJMK35E30LR |
|
| 1/40 | EWJMK35E40L EWJMK35E40R EWJMK35E40LR |
|
| 1/50 | EWJMK35E50L EWJMK35E50R EWJMK35E50LR |
|
| 1/60 | EWJMK35E60L EWJMK35E60R EWJMK35E60LR |
आकार 42 (मॉडल संख्या EWJMK42~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
निचला मोटर माउंट |
1/10 | EWJMK42E10L EWJMK42E10R EWJMK42E10LR |
| 1/15 | EWJMK42E15L EWJMK42E15R EWJMK42E15LR |
|
| 1/20 | EWJMK42E20L EWJMK42E20R EWJMK42E20LR |
|
| 1/25 | EWJMK42E25L EWJMK42E25R EWJMK42E25LR |
|
| 1/30 | EWJMK42E30L EWJMK42E30R EWJMK42E30LR |
|
| 1/40 | EWJMK42E40L EWJMK42E40R EWJMK42E40LR |
|
| 1/50 | EWJMK42E50L EWJMK42E50R EWJMK42E50LR |
|
| 1/60 | EWJMK42E60L EWJMK42E60R EWJMK42E60LR |
आकार 50 (मॉडल संख्या EWJMK50~)
आकार 63 (मॉडल संख्या EWJMK63~)
आकार 70 (मॉडल संख्या EWJMK70~)
आकार 80 (मॉडल संख्या EWMK80 और बाद के संस्करण)
आकार 100 (मॉडल संख्या EWMK100 और बाद के संस्करण)
मोटर माउंट आयाम आरेख
इकाई: मिमी
| आकार | माउंट कोड मोटर निर्माता द्वारा संगतता सूची |
युग्मन | मोटर माउंट आयाम | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| मॉडल संख्या | स्वीकार्य टॉर्क एन・एम |
MA | MB | MC | MD | ME | ML | MS | MT | ||
| EWJMK35 | E4DC | NES70W | 7 | □60 | Φ50G7 | M5 गहराई 10 (पीसीडी70) |
5 | 80 | 25 | Φ8 | M3 |
| E4HC | 30 | Φ14 | |||||||||
| EWJMK42 | E4DC | NES70W | 7 | □60 | Φ50G7 | M5 गहराई 10 (पीसीडी70) |
5 | 80 | 25 | Φ8 | M3 |
| E4HC | 30 | Φ14 | |||||||||
| EWJMK50 | G2HC | NES250W | 25 | □80 | Φ70G7 | M6 गहराई 10 (पीसीडी90) |
5 | 110 | 30 | Φ14 | M4 |
| G5LC | 40 | Φ19 | |||||||||
| EWJMK63 | जी2एचसी (केवल SWJMK) |
NES250W | 25 | □80 | Φ70G7 | M6 गहराई 10 (पीसीडी90) |
5 | --- | 30 | Φ14 | M4 |
| G5LC | 40 | Φ19 | |||||||||
| K2LC | NES800W | 80 | □130 | Φ110G7 | M8 गहराई 13 (पीसीडी145) |
8 | --- | 40 | Φ19 | M6 | |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| EWJMK70 | जी2एचसी (केवल SWJMK) |
NES250W | 25 | □80 | Φ70G7 | M6 गहराई 10 (पीसीडी90) |
5 | --- | 30 | Φ14 | M4 |
| जी5एलसी (केवल SWJMK) |
40 | Φ19 | |||||||||
| K2LC | NES800W | 80 | □130 | Φ110G7 | M8 गहराई 13 (पीसीडी145) |
8 | --- | 40 | Φ19 | M6 | |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| EWMK80 | K2LC | NES800W | 80 | □130 | Φ110G7 | M8 गहराई 13 (पीसीडी145) |
8 | --- | 40 | Φ19 | M6 |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| EWMK100 | L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
