प्लास्टिक मॉड्यूलर चेन WT2525VG-M प्रकार
- チェーンピッチ
25.4mm - सीधा परिवहन के लिए
- बंद प्रकार
- रबर का प्रकार
- WT2520 श्रृंखला चौड़ाई अनुसार ढाला गया प्रकार में अब 100 मिमी चौड़ा रबर प्रकार शामिल है
- 100 मिमी की चेन चौड़ाई के साथ, यह कन्वेयर बेल्ट को बदलने के लिए आदर्श है।
- चेन की संवहन सतह पर रबर को ढालने से (विभिन्न सामग्रियों को एक टुकड़े में ढालने से), संवहन की जाने वाली वस्तुओं के फिसलने की संभावना कम हो जाती है, जिससे झुकाव पर संवहन संभव हो जाता है।
विशेषताएँ
-
・100 मिमी की चेन चौड़ाई इसे कन्वेयर बेल्ट को बदलने के लिए आदर्श बनाती है
-
- संवहन सतह पर रबर का उच्च घर्षण इसे झुकी हुई परिवहन के लिए आदर्श बनाता है
चेन की संवहन सतह पर रबर को ढालने से (विभिन्न सामग्रियों को एक टुकड़े मेंढालने से), संवहन की जाने वाली वस्तुओं के फिसलने की संभावना कम हो जाती है, जिससे झुकाव पर संवहन संभव हो जाता है।

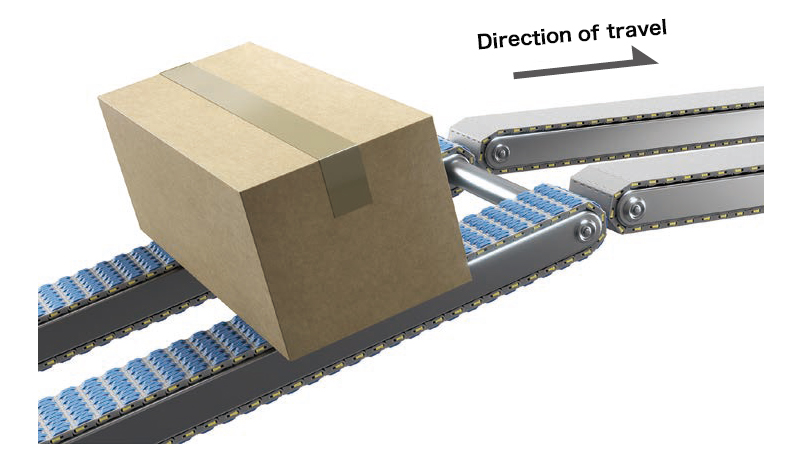

[झुकाव वाले परिवहन की छवि]
×(आप इसे खींचकर स्थानांतरित कर सकते हैं)दो-रंग मोल्डिंग (विभिन्न सामग्रियों को एक टुकड़े में ढालना) क्या है?
दो-रंग मोल्डिंग (विभिन्न सामग्रियों से मोल्डिंग) दो अलग-अलग प्रकार के रेज़िन (प्लास्टिक या इलास्टोमर) को एक उत्पाद में संयोजित करने की प्रक्रिया है।
-

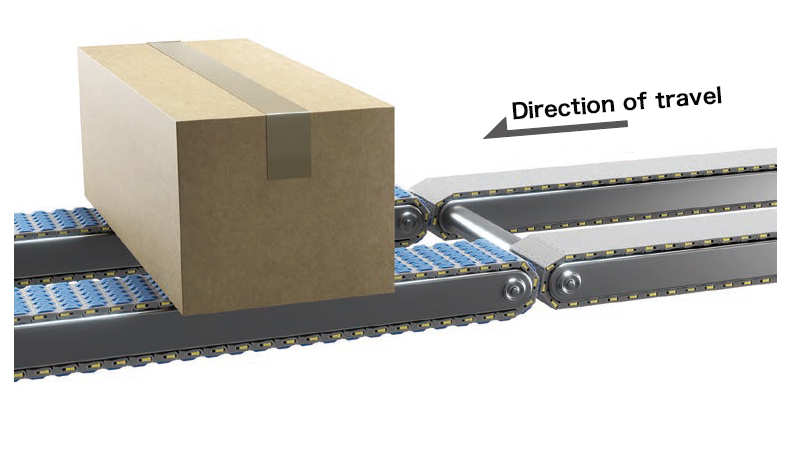

・स्थानांतरण स्थान में कमी

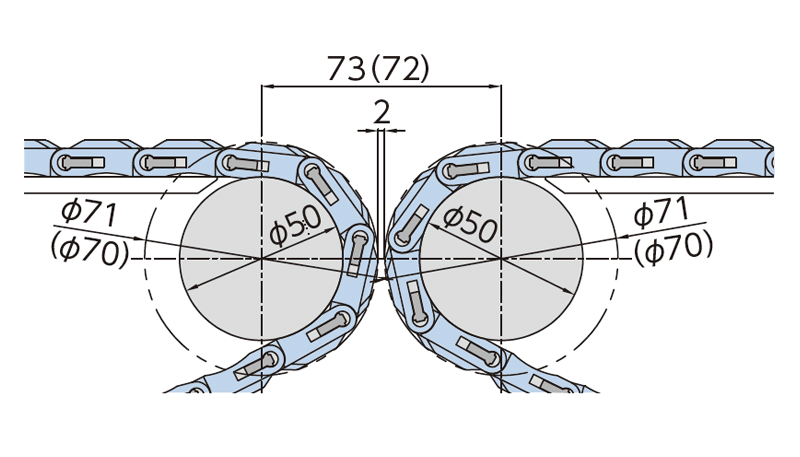

कन्वेयर के अंत में Φ50 गोल बार स्थापित करके, स्थानांतरण स्थान को कम करना संभव है।
इस मामले में, यह आगे / पीछे नीचे ड्राइव है।
नोट: इन-लाइन पर उलझाव को रोकने के लिए सुरक्षा उपकरण (जैसे सुरक्षा कवर) लगाएं।
इन-लाइन लेआउट
×(आप इसे खींचकर स्थानांतरित कर सकते हैं)फॉरवर्ड/रिवर्स बॉटम ड्राइव क्या है?
फॉरवर्ड और रिवर्स मोटर के फॉरवर्ड (आगे) और रिवर्स (पीछे) रोटेशन को संदर्भित करते हैं, जिससे परिवहन की गई वस्तु को आगे या पीछे जाने की अनुमति मिलती है।
बॉटम ड्राइव का अर्थ है कि ड्राइव यूनिट (ड्राइव स्प्रोकेट और मोटर) संवहन सतह के नीचे स्थित है।
उपरोक्त दोनों को सामूहिक रूप से फॉरवर्ड/रिवर्स बॉटम ड्राइव कहा जाता है।
-

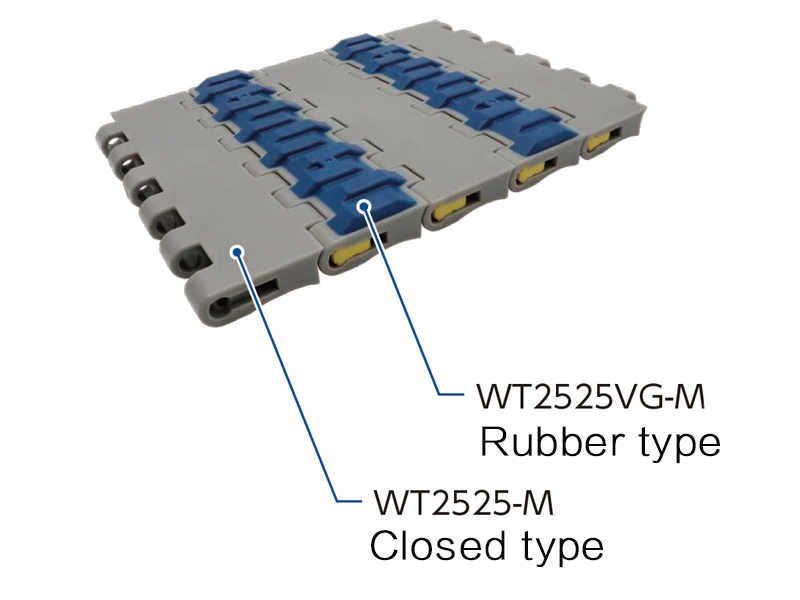

・बंद प्रकार की मिलान और टैग किया हुआ के साथ जोड़ा जा सकता है
WT2525VG-M प्रकार (रबर प्रकार) और WT2525-M प्रकार (बंद प्रकार) मिलान और टैग किया हुआ जा सकता है।
नोट: यदि आप मिलान और टैग किया हुआ करना चाहते हैं, तो कृपया हमसे संपर्क करें।
[मिलान और टैग किया हुआ]
-
・रखरखाव का समय कम किया जा सकता है
पिन और प्लग बन्धन प्रणाली से चेन को काटें और जोड़ें आसान हो जाता है, जिससे आंशिक मरम्मत संभव हो जाती है।
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| मध्यम | △ | ○ | △ | ○ | ○ | △ | ○ | ○ | △ |
| छोटा | △ | ● | △ | ● | ● | △ | ● | ● | △ |
उपयोग

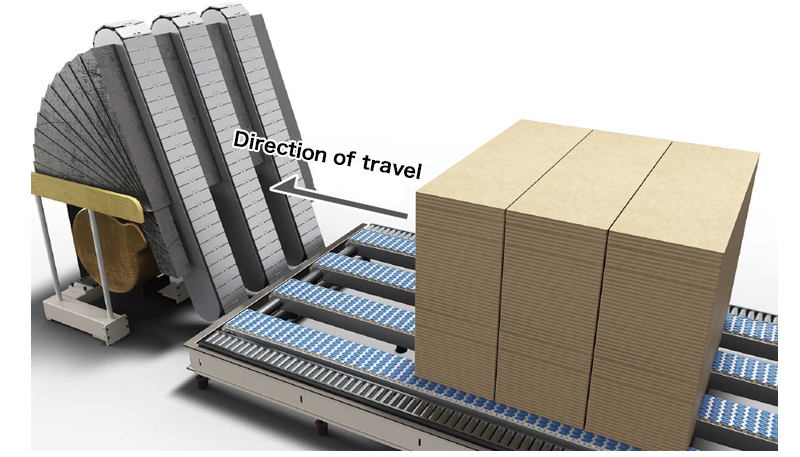

- ■ झुकाव वाला परिवहन
- ■कार्डबोर्ड काटना और परिवहन करना
- ■स्वचालित शीट आपूर्ति उपकरण
- ■खड़ी हुई चादरों का समकोण परिवहन
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 25.4 |
|---|---|
| उपयोग | सीधा परिवहन के लिए |
| चेन प्रकार | बंद प्रकार |
| रबर का प्रकार | |
| मुख्य बॉडी चेन विनिर्देश | - |
| पिन प्रकार | - |
| पिन सामग्री | - |
| पिन का आकार | - |
| शीर्ष प्लेट की मोटाई मिमी | - |
| पुशर सामग्री | - |
| अन्य सुविधाओं | - |
| नमूना | WT2525VG-M |
|
|
| चेन की चौड़ाई मिमी | 100 |
