पावर सिलेंडर G श्रृंखला
- यह छोटे थ्रस्ट क्षेत्र में 700N या उससे अधिक रेटेड थ्रस्ट वाला एक इलेक्ट्रिक सिलेंडर है, जिसका उपयोग AC (प्रत्यावर्ती धारा) शक्ति के साथ किया जा सकता है।
स्क्रू का प्रकार अनुप्रयोग के अनुसार चुना जा सकता है। - बेहतर प्रदर्शन और विकल्पों की विस्तृत श्रृंखला के साथ, हमने 9,000 मॉडलों को मानकीकृत किया है, जो इस वर्ग में सबसे बड़ा है, जिससे आप किसी भी अनुप्रयोग या डिवाइस के लिए इष्टतम मॉडल का चयन कर सकते हैं।
- CCC प्रमाणित उत्पाद कम वितरण में डिलीवर किए जा सकते हैं।
- रेटेड थ्रस्ट: 700N से 3.00kN
- नाममात्र गति: 25-120 मिमी/सेकंड
विशेषताएँ
-
・व्यापक विविधता
हमने 630 बुनियादी मॉडलों को मानकीकृत किया है, तथा विकल्पों से सुसज्जित मॉडलों सहित लगभग 9,000 मॉडलों को मानकीकृत किया है।
-
- स्थिर, उच्च दक्षता और लंबा जीवन
विशेष रूप से पावर सिलेंडर के लिए डिज़ाइन किए गए केंद्रीयकरण स्क्रू के साथ अत्यधिक संगत नट सामग्री का उपयोग करके, स्थिरता, उच्च दक्षता और लंबा जीवन प्राप्त किया गया है।
पावर सिलेंडर G सीरीज़ में मूलतः समलम्बाकार स्क्रू का उपयोग होता है। यदि आप इसे उच्च-गति, उच्च-आवृत्ति संचालन के लिए उपयोग करना चाहते हैं, तो कृपया बॉल स्क्रू प्रकार पर विचार करें।
-
・शांत संचालन
मूक डीसी ब्रेक मोटर ड्राइव स्टार्ट-अप और स्टॉप के दौरान शोर को काफी कम कर देता है।
-
・उत्कृष्ट गति स्थिरता
मूल संरचना यह है कि एक प्रेरण मोटर स्क्रू शाफ्ट को घुमाता है और नट (रॉड) को आगे और पीछे ले जाता है, इसलिए यह लोड में उतार-चढ़ाव के प्रति कम संवेदनशील होता है और स्थिर गति से काम कर सकता है।
-
• CCC प्रमाणित उत्पाद, सभी आकार उपलब्ध, कम वितरण
चीन को 1.1 किलोवाट या उससे कम क्षमता वाली छोटी आउटपुट वाली इलेक्ट्रिक मोटरों का निर्यात करने के लिए उन्हें सीसीसी चिह्न प्रदर्शित करना होगा, जो अनिवार्य प्रमाणीकरण को प्रमाणित करता है।
जी सीरीज के सभी साइज सीसीसी प्रमाणित हैं और इन्हें कम वितरण में डिलीवर किया जा सकता है (मानक वितरण 14 दिन है)।
प्रत्येक प्रकार (सुरक्षात्मक उपकरण) का उपयोग कैसे करें और उसकी संरचना
-

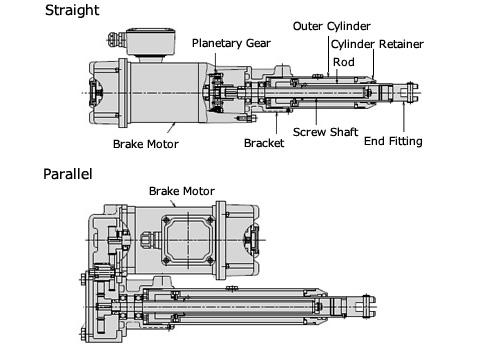

・A प्रकार (अधिभार संरक्षण तंत्र के बिना)
मोटर ब्रेक मोटर को रोक देता है। कृपया ध्यान दें कि न्यूनतम और अधिकतम नाममात्र स्ट्रोक आयामों से अधिक होने पर क्षति हो सकती है।
इस प्रकार का उपयोग करते समय, स्ट्रोक को नियंत्रित करने के लिए स्वयं एक सेंसर या अन्य उपकरण स्थापित करना सुनिश्चित करें, या हमारे वैकल्पिक बाहरी स्ट्रोक समायोजन एलएस का उपयोग करें।
-

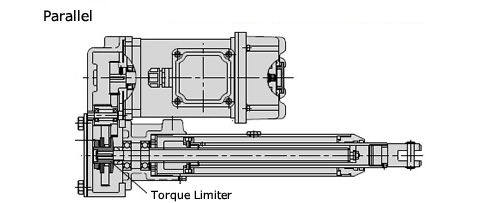

・बी प्रकार (गीले स्लिप क्लच के साथ)
रिडक्शन सेक्शन के स्क्रू शाफ्ट सिरे में एक वेट स्लिप क्लच बनाया गया है। ओवरलोड की स्थिति में सुरक्षा प्रदान करने के लिए एक विशेष लाइनिंग का उपयोग किया जाता है।
विशेष अस्तर ओवरस्ट्रोक के दौरान भी सुरक्षा प्रदान करता है।
-

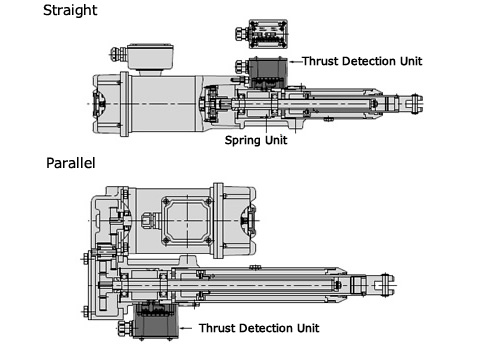

・सी प्रकार (थ्रस्ट डिटेक्शन मैकेनिज्म के साथ)
ब्रैकेट में एक अंतर्निर्मित थ्रस्ट डिटेक्शन स्प्रिंग इकाई होती है, जो तब प्रभावी होती है जब पुश (पुल) स्टॉप या ओवरलोड के लिए विद्युत संकेत की आवश्यकता होती है।
यदि मोटर बंद होने पर लोड पक्ष से अधिभार उत्पन्न होता है या स्ट्रोक पार हो जाता है, तो भी विद्युत संकेत आउटपुट होता है।
*विशेष रूप से, जब प्रभाव पड़ता है, तो अंतर्निर्मित स्प्रिंग प्रभाव भार को विक्षेपित कर उसे अवशोषित कर लेती है।
मानक मॉडल सूची
| मॉडल संख्या | रेटेड थ्रस्ट एन {किलोग्राम} |
नाममात्र गति 50/60 हर्ट्ज मिमी/सेकेंड |
मोटर क्षमता किलोवाट |
नामित स्ट्रोक मिमी |
|
|---|---|---|---|---|---|
| LPGA070 LPGB070 LPGC070 |
L | 700 {71.4} |
25/30 | 0.1 | 100 200 300 400 500 600 800 1000 1200 |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA100 LPGB100 LPGC100 |
L | 1.00k{102} | 25/30 | 0.1 | |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA150 LPGB150 LPGC150 |
L | 1.50k{153} | 25/30 | 0.2 | |
| M | 75/90 | 0.4 | |||
| H | 100/120 | 0.4 | |||
| LPGA300 LPGB300 LPGC300 |
L | 3.00k{306} | 25/30 | 0.4 | |
| M | 50/60 | 0.2 | |||
| H | 67/80 | 0.4 | |||
- *एलपीजीबी प्रकार अपनी कार्यप्रणाली के कारण केवल समानांतर रूप में ही उपलब्ध है।
- *यू-स्पीड पुश स्टॉप का उपयोग एलपीजीसी प्रकार के साथ नहीं किया जा सकता।
- *LPGC070 और LPGC100 की H स्पीड के लिए मोटर क्षमता 0.2kW है।
कैटलॉग और निर्देश पुस्तिका
मोटर विनिर्देश
| नमूना | पूर्णतः सील और वायु-शीतलन प्रकार | |
|---|---|---|
| आउटपुट | मानक मॉडलों की सूची देखें | |
| खम्भों की संख्या | 4 ध्रुव | |
| बिजली की आपूर्ति | वोल्टेज | 200V/200V/220V |
| आवृत्ति | 50Hz/60Hz/60Hz | |
| समय रेटिंग | 30 मिनट की रेटिंग | |
| ताप प्रतिरोध वर्ग | B | |
| सुरक्षात्मक संरचना | पूर्णतः सील किया हुआ बाहरी मॉडल (IP55) | |
मॉडल संख्या प्रदर्शन उदाहरण
| LPG | C | 300 | L | T | 5 |
| ｜ श्रृंखला का नाम पावर सिलेंडर जी सीरीज |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ रेटेड थ्रस्ट 070: 700N{71.4kgf} 100: 1.00kN {102kgf} 150: 1.50kN {153kgf} 300: 3.00kN {306kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ शरीर के आकार टी: सीधा K: समानांतर |
｜ नामित स्ट्रोक 1: 100 मिमी 2: 200 मिमी 3: 300 मिमी 4: 400 मिमी 5: 500 मिमी 6: 600 मिमी 8: 800 मिमी 10: 1000 मिमी 12: 1200 मिमी |
| प्रकार उत्तर: कोई अधिभार संरक्षण तंत्र नहीं B: गीले स्लिप क्लच के साथ C: थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
नाममात्र गति L, M, H, U वास्तविक गति के लिए कृपया विस्तृत जानकारी देखें। |
||||
■ त्सुबाकी मॉडल नंबर नेविगेशन
प्रकार
उत्तर: यह बिना किसी सुरक्षात्मक उपकरण वाला मूल प्रकार है।
B: टॉर्क लिमिटर एक ओवरलोड सुरक्षा उपकरण के रूप में बनाया गया है। यह केवल समानांतर प्रकार के साथ उपलब्ध है।
सी: थ्रस्ट डिटेक्शन मैकेनिज्म से सुसज्जित।
रेटेड थ्रस्ट
यह वह रेटेड थ्रस्ट है जिस पर मोटर काम कर सकती है।
नाममात्र गति
यह सिलेंडर की परिचालन गति है जब मोटर समकालिक रूप से घूम रही होती है।
कृपया प्रत्येक मॉडल के गति मानों के लिए विस्तृत जानकारी देखें।
शरीर के आकार
टी: एक सीधी आकृति जिसमें मोटर और एक्चुएटर एक सीधी रेखा में व्यवस्थित होते हैं।
K: मोटर और एक्चुएटर के बीच गियरबॉक्स के साथ एक समानांतर विन्यास।
नामित स्ट्रोक
ऑपरेटिंग भाग की स्ट्रोक दूरी.
मोटर विनिर्देश
Z: इन्वर्टर ड्राइव संगत.
V: बिजली आपूर्ति वोल्टेज और आवृत्ति 400/400/440V, 50/60/60Hz हैं।
V1: विद्युत आपूर्ति वोल्टेज और आवृत्ति 380V और 50Hz हैं।
V2: बिजली आपूर्ति वोल्टेज और आवृत्ति 380V, 60Hz हैं।
V3: बिजली आपूर्ति वोल्टेज और आवृत्ति 415V, 50Hz हैं।
V4: बिजली आपूर्ति वोल्टेज और आवृत्ति 460V, 60Hz हैं।
T1: ताप प्रतिरोध वर्ग F, 40°C तक प्रतिरोधी।
T2: ताप प्रतिरोध वर्ग F, 60°C.
T3: ताप प्रतिरोध वर्ग F, 80°C.
T4: ताप प्रतिरोध वर्ग H, 80°C प्रतिरोधी।
एन: सीई अनुरूप.
N2: UL मानक अनुरूप विनिर्देश.
एन3: सीसीसी विनिर्देश.
डी: दबाव प्रतिरोधी और विस्फोट रोधी।
उत्तर: यह मोटर रहित एडाप्टर है।
विकल्प प्रतीक
एम: रॉड पर घूर्णन रोकने वाला उपकरण लगा हुआ है।
एल: बाहरी स्ट्रोक समायोजन एलएस के साथ आता है।
K2: दो अंतर्निर्मित माइक्रोस्विच स्ट्रोक स्थिति का पता लगाते हैं।
केवल समानांतर प्रकार उपलब्ध है.
K4: चार अंतर्निर्मित माइक्रोस्विच से सुसज्जित जो स्ट्रोक स्थिति का पता लगाते हैं।
केवल समानांतर प्रकार उपलब्ध है.
पी: एक पोटेंशियोमीटर से सुसज्जित जो स्ट्रोक की स्थिति का पता लगाता है।
केवल समानांतर प्रकार उपलब्ध है.
आर: एक रोटरी एनकोडर से सुसज्जित जो स्ट्रोक मूवमेंट सिग्नल आउटपुट करता है।
केवल समानांतर प्रकार उपलब्ध है.
सी: क्लीविस फिटिंग के साथ आता है।
केवल समानांतर प्रकार उपलब्ध है.
I: I-आकार की सिरा संयोजन के साथ आता है।
जे: यह अकॉर्डियन धौंकनी के साथ आता है।
*विभिन्न विकल्प उपलब्ध हैं.
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
थ्रस्ट 700N {71.4kgf} (मॉडल संख्या LPGA070~, LPGB070~, LPGC070~)
थ्रस्ट 1.00kN {102kgf} (मॉडल संख्या LPGA100~, LPGB100~, LPGC100~)
थ्रस्ट 1.50kN {153kgf} (मॉडल संख्या LPGA150~, LPGB150~, LPGC150~)
थ्रस्ट 3.00kN {306kgf} (मॉडल संख्या LPGA300~, LPGB300~, LPGC300~)
विशेष सहायता
• आपकी उपयोग की शर्तों के अनुरूप विशेष सहायता उपलब्ध है।
