नायलॉन चेन युग्मन (रैप प्रकार युग्मन)
- यह एक किफायती प्रकार है जिसमें स्प्रोकेट के चारों ओर पॉलीएसीटल जैसी रेजिन श्रृंखला लपेटी जाती है।
- एक किफायती लचीला युग्मन, जो पॉलीएसीटल (एक विशिष्ट इंजीनियरिंग प्लास्टिक) से बनी रेजिन श्रृंखला के साथ होता है, जो एक स्प्रोकेट के चारों ओर लपेटा जाता है।
है। - ・लागू शाफ्ट व्यास: 9.5Φमिमी से Φ55मिमी
- टॉर्क रेंज: 6.9 से 255 एनएम

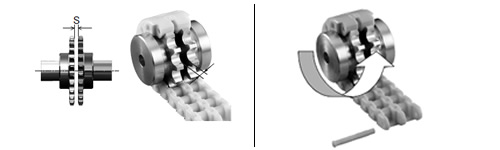

मानक प्रकार: संरचना और विशेषताएँ
-
・छोटी अक्ष दूरी के साथ स्थापित किया जा सकता है
यह संरचना केवल दो स्प्रोकेटों की है जो नायलॉन की चेन से जुड़े हैं, इसलिए इसे तब भी स्थापित किया जा सकता है जब दो शाफ्टों के बीच की दूरी कम हो, जिससे एक समग्र कॉम्पैक्ट उपकरण प्राप्त होता है।
-
- इसे पहनना और उतारना आसान है क्योंकि यह शरीर के चारों ओर लिपटा रहता है
संयोजन आसान है; बस नायलॉन की चेन को स्प्रोकेट की बाहरी परिधि के चारों ओर लपेटें और कपलिंग पिन डालें।
इसके अतिरिक्त, उपकरण का रखरखाव करते समय, ड्राइव या संचालित मशीन को हिलाए बिना कनेक्शन काटा जा सकता है।
-
・समग्र लंबाई में बदलाव किए बिना टॉर्क को बढ़ाया जा सकता है
स्प्रोकेट पर दांतों की संख्या बढ़ाने से युग्मन द्वारा प्रेषित टॉर्क बढ़ जाता है, जिससे आप उपकरण की केंद्र दूरी को बदले बिना युग्मन के आकार को बढ़ा सकते हैं।
-
・नायलॉन श्रृंखला विनिर्देश:
सामग्री / पॉलीएसीटल कपलिंग पिन सामग्री / कार्बन स्टील रंग / सफेद
मानक प्रकार के उत्पाद लाइनअप
| मॉडल संख्या | अधिकतम शाफ्ट छेद व्यास | स्वीकार्य संचरण टॉर्क एन・एम |
मॉडल संख्या | अधिकतम शाफ्ट छेद व्यास | स्वीकार्य संचरण टॉर्क एन・एम |
|---|---|---|---|---|---|
| CN310 | Φ12 | 6.86 | CN416 | Φ30 | 64.3 |
| CN311 | Φ14 | 8.82 | CN417 | Φ32 | 72.5 |
| CN312 | Φ16.5 | 10.8 | CN418 | Φ35 | 81.3 |
| CN313 | Φ18 | 12.7 | CN419 | Φ39.5 | 90.5 |
| CN314 | Φ16.5 | 14.7 | CN610 | Φ30 | 102 |
| CN315 | Φ19 | 16.7 | CN611 | Φ32 | 116 |
| CN316 | Φ20 | 18.6 | CN612 | Φ32 | 132 |
| CN317 | Φ24 | 21.6 | CN613 | Φ35 | 149 |
| CN410 | Φ16.5 | 25.4 | CN614 | Φ39.5 | 166 |
| CN411 | Φ20 | 30.6 | CN615 | Φ45.5 | 181 |
| CN412 | Φ22 | 36.4 | CN616 | Φ47.5 | 201 |
| CN413 | Φ20 | 42.6 | CN617 | Φ47.5 | 218 |
| CN414 | Φ24 | 49.3 | CN618 | Φ55 | 236 |
| CN415 | Φ28.5 | 56.6 | CN619 | Φ55 | 255 |
-
*अनुमत संचरण टॉर्क का मान 100 r/min से कम होता है।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| CN | 4 | 15 |
| ｜ शृंखला |
｜ चेन का आकार |
｜ दांतों और लिंक की संख्या |
