TERUS
- यह एक हेलिकल वर्म मोटर है जो वर्म रिड्यूसर को गियर मोटर के साथ जोड़ती है।
- ऑर्थोगोनल और दोहरा अवनमन उन उपकरणों के लिए संगत है जिनके लिए उच्च शक्ति, शांति और कॉम्पैक्टनेस की आवश्यकता होती है।
- *यह उत्पाद ऑर्डर पर बनाया जाता है, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
विशेषताएँ
-
·कठोरता
जब दोहरा अवनमन की बात आती है, तो अंतिम चरण के गियर की मजबूती निर्णायक कारक होती है। अंतिम चरण का गियर एक वर्म गियर होता है, यानी यह एक वर्म गियर मोटर है जो उसमें फंसी किसी भी बाहरी वस्तु से होने वाले नुकसान के प्रति प्रतिरोधी होती है।
-
·कॉम्पैक्ट
हेलिकल गियर और वर्म गियर का संयोजन ऑर्थोगोनल और दोहरा अवनमन को एक इकाई में संघनित करता है, जिससे उपकरण अधिक कॉम्पैक्ट बन जाता है और भागों की संख्या कम हो जाती है, जिससे लागत में कमी आती है।
-
·चुपचाप
शांत वर्म गियर और गियर मोटर के संयोजन को यथासंभव शांत रहने के लिए डिजाइन किया गया है, जिससे अनुप्रयोगों की एक विस्तृत श्रृंखला सामने आई है, जिसमें मंच उपकरण भी शामिल हैं, जिन्हें शांत संचालन की आवश्यकता होती है।
-
・प्रचुर विकल्प
गियर मोटर विकल्पों की विस्तृत श्रृंखला का उपयोग किया जा सकता है, जिससे विदेशी मानकों (सीई, यूएल, सीसीसी, आदि), विभिन्न वोल्टेज, आउटडोर विनिर्देशों, इन्वर्टर मोटर आदि सहित संगतता की एक विस्तृत श्रृंखला की अनुमति मिलती है।

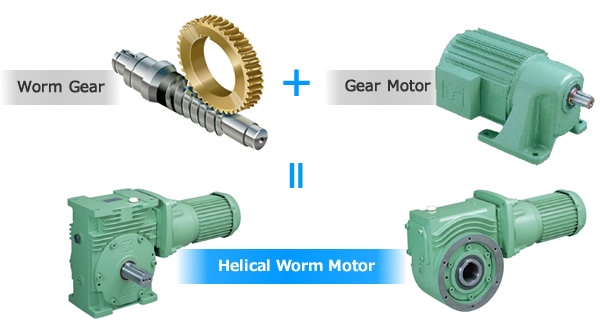

वर्म गियर और हेलिकल गियर का सही संयोजन
समकोण, दोहरा अवनमन आउटपुट ठोस शाफ्ट प्रकार EWGM/TDGM-S
- ・कमी अनुपात: 1/100 से 1/3600
- ・मोटर: 0.1kW से 2.2kW
- ・आउटपुट टॉर्क: 39N・m से 11143N・m
ऑर्थोगोनल, दोहरा अवनमन आउटपुट खोखला शाफ्ट प्रकार SWGM/TDGM-H
- ・कमी अनुपात: 1/100 से 1/3600
- ・मोटर: 0.1kW से 2.2kW
- ・आउटपुट टॉर्क: 39N・m से 11143N・m
उत्पाद विनिर्देश
| प्रकार | उपयोग |
|---|---|
| प्रकार A (मानक विनिर्देश) | उच्च दक्षता और आउटपुट का एक संयोजन जिसका उपयोग किसी भी डिवाइस के साथ किया जा सकता है |
| प्रकार बी (स्व-लॉकिंग) | एक संयोजन जो स्व-लॉकिंग गुणों पर जोर देता है, लिफ्ट, इन्वर्टिंग मशीन आदि के लिए उपयुक्त है। |
| सी प्रकार (पारिस्थितिकी विनिर्देश) | एक संयोजन जो गियर की ताकत को प्राथमिकता देता है, कचरा निपटान मशीनों और क्रशर से अपेक्षित प्रभावों को ध्यान में रखता है। |
| X प्रकार (विशेष विनिर्देश) | एक कस्टम-निर्मित संयोजन जो आपके अनुप्रयोग के लिए पूरी तरह से उपयुक्त है |
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| टाइप करो मानक विनिर्देश |
EWGM | 125 | S | A | T | 3600 | L | 020 | B | |||
| प्रकार बी स्व-लॉकिंग विनिर्देश |
SWGM | 100 | H | B | V | 1200 | LF | 010 | ZH | - | K | |
| सी प्रकार पर्यावरण के अनुकूल |
TDGM | 255 | H | C | B | 1800 | DF | 151 | B | W | ｜ ｜ |
|
| एक्स-प्रकार विशेष संयोजन |
TDGM | 150 | S | X | V | 4800 | LF | 010 | ｜ ｜ |
｜ ｜ |
｜ ｜ |
|
｜ गर्म आकार |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ ｜ |
｜ * रिड्यूसर विकल्प |
|||
| EWJGM: 50, 63, 70 EWGM: 80, 100, 125, 150, 175, 200 SWJGM: 50, 63, 70 SWGM: 80, 100, 125, 150, 175, 200 TDGM: 175, 200, 225, 250, 280, 315 |
｜ *मोटर विकल्प |
|||||||||||
| ｜ ब्रेक की उपस्थिति/अनुपस्थिति कोई प्रतीक नहीं: कोई ब्रेक नहीं B: ब्रेक के साथ |
||||||||||||
| आउटपुट शाफ्ट आकार | ｜ मोटर क्षमता (उदाहरण) 020: तीन-चरण 0.2kW |
|||||||||||
| S: ठोस शाफ्ट (EWJGM, EWGM, TDGM) H: खोखला शाफ्ट (SWJGM, SWGM, TDGM) |
||||||||||||
| विनिर्देश | अक्ष व्यवस्था [एस: ठोस शाफ्ट] स्थापना समय/समय/ई: एल, आर, एलआर स्थापना वी: एलयू, आरयू, एलडी, आरडी, एलयूडी, आरयूडी [H: खोखला शाफ्ट] स्थापना T・B・E: LF, RF, DF स्थापना V: LF, RF |
|||||||||||
| उत्तर: मानक विनिर्देश B: स्व-लॉकिंग प्रकार C: पर्यावरण के अनुकूल X: विशेष संयोजन |
||||||||||||
| माउंटिंग स्थिति | ||||||||||||
| T: आउटपुट शाफ्ट क्षैतिज B: आउटपुट शाफ्ट क्षैतिज V: आउटपुट शाफ्ट वर्टिकल E: आउटपुट शाफ्ट क्षैतिज (केवल EWJGM, SWJGM) |
｜ कुल कमी अनुपात (नाममात्र कमी अनुपात: उदाहरण) 600: 1/600 1200: 1/1200 |
|||||||||||
*कृपया रिड्यूसर विकल्प प्रतीक से पहले "-" (हाइफ़न) दर्ज करें।
*शाफ्ट व्यवस्था की दिशा मोटर की ओर से देखने पर दिखाई देती है।
*मोटर विकल्प कोड और रिड्यूसर विकल्प कोड के लिए, कृपया यहां देखें।
अन्य
टेरस के बारे में अधिक जानकारी, जिसमें कीमतें और वितरण शामिल है, के लिए कृपया हमसे संपर्क करें।
