जंग रोधी कन्वेयर चेन　GSA श्रृंखला

製品写真
  • यह GS श्रृंखला से भी उच्चतर विनिर्देश है, जिसमें बेहतर घिसाव प्रतिरोध और अधिकतम अनुमेय भार शामिल है।
  • -GS श्रृंखला की तुलना में, बुशिंग और रोलर के बीच घिसाव प्रतिरोध दोगुना हो जाता है, पिन और बुशिंग के बीच घिसाव प्रतिरोध 1.5 गुना अधिक हो जाता है, और आर रोलर और एफ रोलर के लिए अधिकतम अनुमेय भार और अनुमेय भार 1.3 गुना अधिक हो जाता है।
  • परिवेश का तापमान: -20°C* से 200°C
  • *-20°C से नीचे उपयोग के संबंध में कृपया हमसे संपर्क करें।

विशेषताएँ

जीएस GS श्रृंखला की तुलना में, GSA श्रृंखला बेहतर घिसाव प्रतिरोध और अधिकतम अनुमेय भार है।

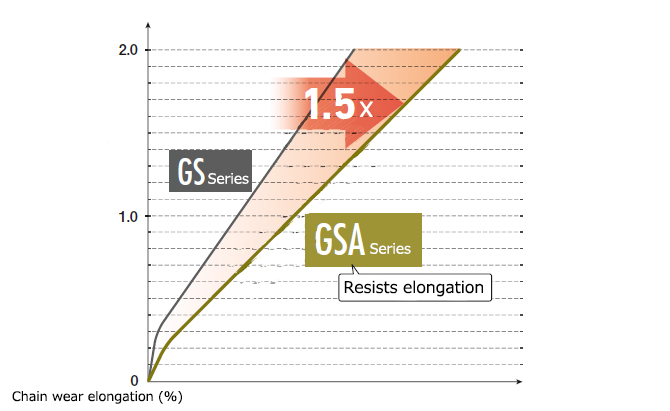

  • - पिन और बुशिंग के बीच घिसाव प्रतिरोध 1.5 गुना अधिक है

    पिन और बुश के बीच घिसाव प्रतिरोध (इन-हाउस परीक्षणों की तुलना में)

    ピン～ブシュ間の耐摩耗性能1.5倍

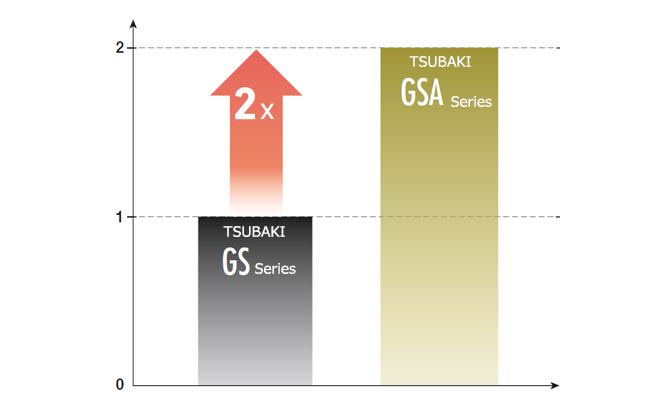

  • - बुशिंग और रोलर के बीच घिसाव प्रतिरोध दोगुना हो गया

    बुश-रोलर घिसाव प्रतिरोध (आंतरिक परीक्षण की तुलना में)

    ブシュ～ローラ間の耐摩耗性能2倍

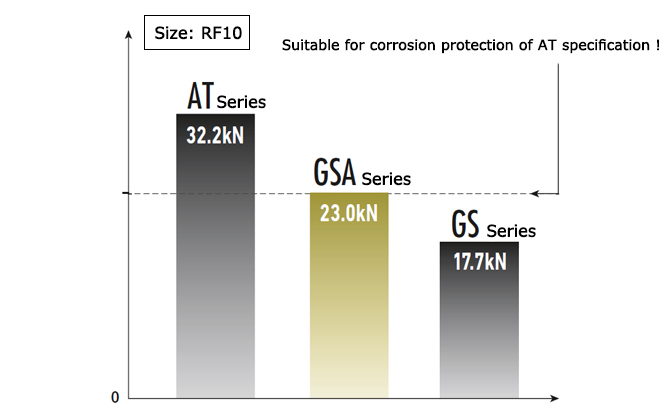

  • -अधिकतम अनुमेय भार, आर रोलर, एफ रोलर स्वीकार्य भार 1.3 गुना

    अधिकतम अनुमेय भार की तुलना (घरेलू प्रयोगों की तुलना में)

    最大許容張力、Rローラ、Fローラ許容負荷1.3倍

कैटलॉग और निर्देश पुस्तिका

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 R RF03075R-GSA RF03100R-GSA --- --- --- --- --- --- 31.8 16.1
F RF03075F-GSA RF03100F-GSA --- --- --- --- --- --- 31.8
S RF03075S-GSA RF03100S-GSA --- --- --- --- --- --- 15.9
RF05 R --- RF05100R-GSA RF05125R-GSA RF05150R-GSA --- --- --- --- 40 22
F --- RF05100F-GSA RF05125F-GSA RF05150F-GSA --- --- --- --- 40
S RF05075S-GSA RF05100S-GSA RF05125S-GSA RF05150S-GSA --- --- --- --- 22.2
RF08 R --- --- RF08125R-GSA RF08150R-GSA --- --- --- --- 44.5 27
F --- --- RF08125F-GSA RF08150F-GSA --- --- --- --- 44.5
S --- --- RF08125S-GSA RF08150S-GSA --- --- --- --- 22.2
RF10 R --- RF10100R-GSA RF10125R-GSA RF10150R-GSA --- --- --- --- 50.8 30
F --- --- RF10125F-GSA RF10150F-GSA --- --- --- --- 50.8
S --- RF10100S-GSA RF10125S-GSA RF10150S-GSA --- --- --- --- 29
M --- RF10100M-GSA RF10125M-GSA RF10150M-GSA --- --- --- --- 31.8
RF12 R --- --- --- --- RF12200R-GSA RF12250R-GSA --- --- 65 37.1
F --- --- --- --- RF12200F-GSA RF12250F-GSA --- --- 65
S --- --- --- --- RF12200S-GSA RF12250S-GSA --- --- 34.9
M --- --- --- --- RF12200M-GSA RF12250M-GSA --- --- 38.1
RF17 R --- --- --- --- RF17200R-GSA RF17250R-GSA RF17300R-GSA --- 80 51.4
F --- --- --- --- RF17200F-GSA RF17250F-GSA RF17300F-GSA --- 80
S --- --- --- --- RF17200S-GSA RF17250S-GSA RF17300S-GSA --- 40.1
M --- --- --- --- RF17200M-GSA RF17250M-GSA RF17300M-GSA --- 44.5
RF26 R --- --- --- --- --- RF26250R-GSA RF26300R-GSA RF26450R-GSA 100 57.2
F --- --- --- --- --- RF26250F-GSA RF26300F-GSA RF26450F-GSA 100
S --- --- --- --- RF26200S-GSA RF26250S-GSA RF26300S-GSA RF26450S-GSA 44.5
M --- --- --- --- RF26200M-GSA RF26250M-GSA RF26300M-GSA RF26450M-GSA 50.8
*ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी उपलब्ध हो सकती हैं। कृपया विवरण के लिए हमसे संपर्क करें।
*इंच पिच एक विशेष ऑर्डर वाला उत्पाद है। कृपया हमसे संपर्क करें। इस पृष्ठ के शीर्ष पर वापस जाएँ।
