शॉक मॉनिटर TSM4000 सीरीज़
- एक नवीनीकृत शॉक मॉनिटर जो भार में होने वाले सूक्ष्म परिवर्तनों का शीघ्रता से पता लगा लेता है।
- 0 से 10V का एनालॉग आउटपुट मानक के रूप में प्रदान किया जाता है, जिससे लोड के अनुसार कार्रवाई और निगरानी की जा सकती है।
विशेषताएँ
- ・सुरक्षा डिज़ाइन:
टर्मिनल ब्लॉक को सुरक्षा के लिए कवर के साथ डिजाइन किया गया है, तथा मुख्य भाग को धूल और अन्य विदेशी पदार्थों को आसानी से प्रवेश करने से रोकने के लिए डिजाइन किया गया है। - ·अनुरूप उत्पादन:
0 से 10V का एनालॉग आउटपुट मानक के रूप में प्रदान किया जाता है, जिससे लोड के अनुसार कार्रवाई और निगरानी की जा सकती है। - ・पर्यावरणीय विचार:
बैकलाइट स्वचालित शट-ऑफ फ़ंक्शन से सुसज्जित है, जो ऊर्जा-बचत संचालन में योगदान देता है। यह एक पर्यावरण-अनुकूल उत्पाद भी है जिसमें RoHS निर्देश द्वारा निर्दिष्ट कोई भी खतरनाक पदार्थ नहीं है। - ・बेहतर हैंडलिंग:
पैनल माउंटिंग के प्रकार को मानकीकृत किया गया है, जिससे पैनल पर माउंट करते समय टर्मिनल ब्लॉक से जुड़ना आसान हो गया है। मुख्य इकाई DIN रेल माउंटिंग के साथ भी संगत है।

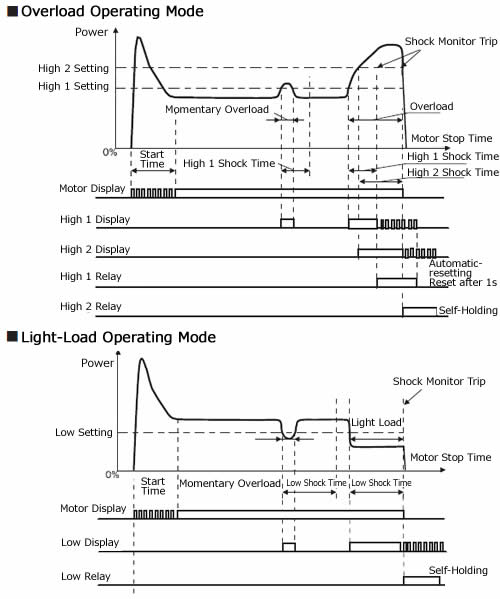

TSM4000 का मूल संचालन
- - जब अधिभार स्थिति (या हल्के भार की स्थिति) पूर्व निर्धारित अधिभार पहचान स्तर की तुलना में एक निश्चित अवधि (झटका समय) या उससे अधिक समय तक जारी रहती है, तो असामान्य भार के बारे में बाहर को सूचित किया जाता है।
- - दो ऊपरी सीमा और एक निचली सीमा त्रुटि संकेत प्रदान किए जाते हैं, जिनका उपयोग चेतावनी संकेत या मोटर स्टॉप सिग्नल के रूप में किया जा सकता है।
- जब मोटर चालू होती है, तो त्वरण के दौरान गलत आउटपुट से बचने के लिए लोड का पता लगाना पूर्व निर्धारित समय (प्रारंभ समय) के लिए स्थगित कर दिया जाता है।
- - टॉर्क मॉनिटरिंग फंक्शन (20 से 120 हर्ट्ज) से लैस जो इन्वर्टर का उपयोग करते समय प्रभावी होता है।
- - जब मोटर चालू होती है, तो स्टार्ट समय और झटका समय एक ही समय में गिना जाता है, इसलिए लंबा सेट समय प्रभावी होगा।
कैटलॉग और निर्देश पुस्तिका

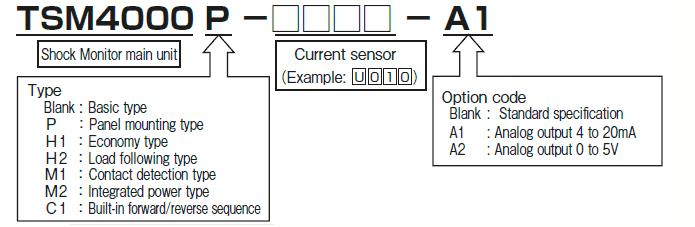

उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| मानक निकाय और वर्तमान सेंसर |
पैनल माउंटिंग प्रकार मुख्य निकाय और वर्तमान सेंसर |
केवल मुख्य इकाई | पैनल माउंटिंग ब्रैकेट | वर्तमान सेंसर | सेंसर के लिए केबल |
डबलर प्रतिरोधक | I/O केबल |
|---|---|---|---|---|---|---|---|
| TSM4000-U010 | TSM4000P-U010 | TSM4000
TSM4000P |
TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
| TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
| TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
| TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
| TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
| TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
| TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
| TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
| TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
