बड़े आकार की कन्वेयर चेन संयुक्त लिंक स्क्रू लॉक लिंक

उत्पाद तस्वीरें
  • केवल एक टॉर्क रिंच के साथ, कोई भी आसानी से, सुरक्षित और विश्वसनीय रूप से काटें और जोड़ें सकता है।
  • यह कनेक्टिंग लिंक किसी के लिए भी केवल एक टॉर्क रिंच के साथ बड़े आकार की कन्वेयर चेन की खतरनाक और तकनीकी रूप से कठिन काटें और जोड़ें आसानी से करना संभव बनाता है।
  • पारंपरिक रूप से काटें और जोड़ें काम हथौड़े से किया जाता था, लेकिन
  • ·खतरा
    चूंकि आपको इसे हथौड़े से जोर से मारना पड़ता है, इसलिए औद्योगिक दुर्घटनाओं का खतरा रहता है, जैसे कि टुकड़े उड़ना या आपके हाथों पर लगना।
  • ・आवश्यक तकनीक
    यदि यह कार्य ठीक से न किया जाए तो बाहरी प्लेट पर बहुत अधिक दबाव पड़ सकता है, जिसके परिणामस्वरूप झुकने में दिक्कत हो सकती है।
  • ・आवश्यक मानव-घंटे उत्पादकता को प्रभावित करते हैं
    जैसा कि ऊपर बताया गया है, इसके लिए कौशल की आवश्यकता होती है, इसलिए आपको एक तकनीशियन की व्यवस्था करनी पड़ सकती है।
  • ・बड़े उपकरणों की आवश्यकता है
    जैसे-जैसे चेन बड़ी होती जाती है, बड़े औजारों और जिग्स की आवश्यकता पड़ सकती है।
  • इसमें विभिन्न चुनौतियाँ थीं, जैसे:
  • स्क्रू लॉक लिंक के साथ, आपको बस एक टॉर्क रिंच का उपयोग करके नट को निर्दिष्ट टॉर्क पर कसना होता है, ताकि कोई भी आसानी से, सुरक्षित रूप से, जल्दी और भरोसेमंद तरीके से काटें और जोड़ें काम कर सके।

विषयसूची

कैटलॉग और निर्देश पुस्तिका

संरचना

नट विधि

दो प्रकार के मेवे उपलब्ध हैं

हम पिन की न्यूनतम लंबाई वाला छोटा प्रकार भी उपलब्ध कराते हैं।

मानक प्रकार
लघु प्रकार

*हार्डलॉक नट और हार्डलॉक बेयरिंग नट हार्डलॉक कोग्यो कंपनी लिमिटेड के ट्रेडमार्क या पंजीकृत ट्रेडमार्क हैं।

इस पृष्ठ के शीर्ष पर वापस जाएँ

मुख्य लागू उत्पाद

विस्तृत उत्पाद जानकारी के लिए

बड़े आकार की कन्वेयर चेन　DT श्रृंखला

सबसे किफायती सामान्य प्रयोजन कन्वेयर श्रृंखला (मूल मॉडल)।

और अधिक जानें

विस्तृत उत्पाद जानकारी के लिए

बड़े आकार की कन्वेयर चेन　DTA श्रृंखला

DT श्रृंखला की तुलना में, यह विनिर्देश बुशिंग और रोलर के बीच घिसाव प्रतिरोध को तीन गुना बेहतर बनाता है।

और अधिक जानें

विस्तृत उत्पाद जानकारी के लिए

बड़े आकार की कन्वेयर चेन　AT श्रृंखला

DT श्रृंखला की तुलना में, इसमें अधिकतम अनुमेय भार लगभग दोगुना है, जिससे बुशिंग और रोलर के बीच घिसाव प्रतिरोध और रोलर पर अनुमेय भार में सुधार होता है।

और अधिक जानें

विस्तृत उत्पाद जानकारी के लिए

बड़े आकार की कन्वेयर चेन　ATA श्रृंखला

AT श्रृंखला की तुलना में, बुश और रोलर के बीच घिसाव प्रतिरोध दोगुना हो जाता है, पिन और बुश के बीच घिसाव प्रतिरोध 1.5 गुना अधिक हो जाता है, और अधिकतम अनुमेय भार 1.2 गुना अधिक हो जाता है।

और अधिक जानें

विस्तृत उत्पाद जानकारी के लिए

बड़े आकार की कन्वेयर चेन　SS श्रृंखला

इस स्टेनलेस स्टील श्रृंखला में उत्कृष्ट संक्षारण प्रतिरोध, रासायनिक प्रतिरोध, गर्मी प्रतिरोध और ठंड प्रतिरोध है।

और अधिक जानें

विस्तृत उत्पाद जानकारी के लिए

बड़े आकार की कन्वेयर चेन　GS श्रृंखला

यह स्टेनलेस स्टील की चेन (स्टेनलेस स्टील 400 सीरीज) है, जिसमें DT श्रृंखला की तुलना में बेहतर संक्षारण प्रतिरोध क्षमता है।

और अधिक जानें

कृपया अन्य निर्मित विनिर्देशों के लिए नीचे देखें।

स्क्रू लॉक लिंक लागू विनिर्देशों की सूची

इस पृष्ठ के शीर्ष पर वापस जाएँ

हैंडलिंग निर्देश

⚠सावधानी​

क्षैतिज, झुके हुए और ऊर्ध्वाधर कन्वेयर के लिए, काटने या काटें और जोड़ें से पहले, चेन ब्लॉक, तार आदि का उपयोग करें ताकि यह सुनिश्चित हो सके कि काटें और जोड़ें बिंदु पर चेन पर कोई तनाव लागू न हो।

कैसे जुड़ें

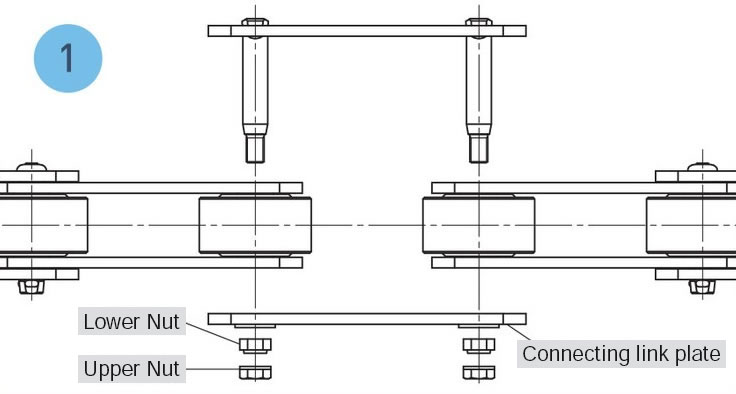

जुड़ने की विधि 1

1. नट हटा दें और जोड़ने वाली लिंक प्लेट हटा हुआ छोड़ दें।

जुड़ने की विधि 2

2. चेन के दोनों सिरों को एक साथ खींचें, कनेक्टिंग लिंक को आंतरिक लिंक के जोड़ में डालें, और फिर इसे जोड़ने वाली लिंक प्लेट के साथ कवर करें।

जुड़ने की विधि 3

3. निचले नट को निर्दिष्ट टॉर्क पर कसें। नट कसते समय, धागे पर लगे तेल या अन्य मलबे को कपड़े से पोंछना न भूलें।

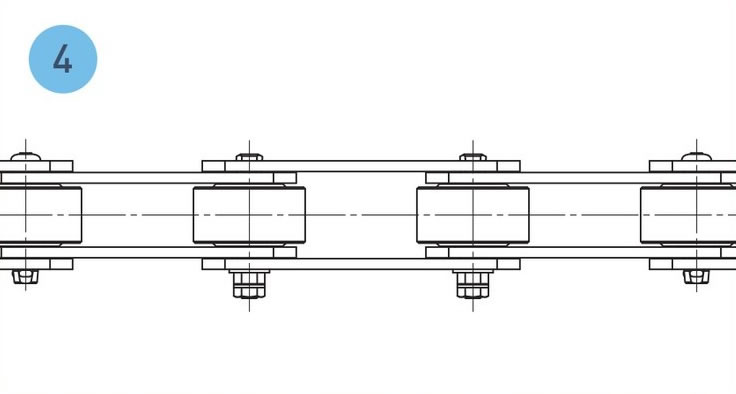

जुड़ने की विधि 4

4. कनेक्शन पूरा करने के लिए ऊपरी नट को नीचे निर्दिष्ट टॉर्क तक कसें।

नट कसने का टॉर्क (N・m) *1

RF10 RF12 RF17 RF26 RF36 RF52 RF60 RF90
मानक प्रकार *2 अखरोट का आकार M12×P1.75 M12×P1.75 M14×P2.0 M16×P2.0 M20×P2.5 M24×P3.0 M27×P3.0 M30×P3.5
निचला नट 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
ऊपरी नट 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
लघु प्रकार *3 अखरोट का आकार M12×P1.0 M12×P1.0 M15×P1.0 M17×P1.0 M20×P1.0 M25×P1.5 M30×P1.5 M35×P1.5
निचला नट 23～27 28～33 49～58 76～86 117～127 227～237 254～264 428～438
ऊपरी नट 16～19 16～19 28～33 37～44 55～65 80～90 115～125 130～140
  • *1. ऊपर दी गई तालिका स्टील नट के लिए कसने वाला टॉर्क दिखाती है। स्टेनलेस स्टील नट के लिए कसने वाले टॉर्क के लिए कृपया हमसे संपर्क करें।
  • *2. निचले नट को कसने पर बोल्ट बाहर निकल आएगा, इसलिए हम मानक प्रकार के लिए गहरे सॉकेट का उपयोग करने की सलाह देते हैं।
  • *3. छोटा प्रकार 4-नोच वाला नट है। कृपया हुक रिंच या सॉकेट का उपयोग करें।

कैसे काटें?

  • 1. ऊपरी नट और निचले नट के क्रम में नट निकालें।
    *परिवहन की जाने वाली वस्तुओं के चिपकने या जंग लगने के कारण नट को आसानी से हटाया नहीं जा सकता।
  • 2. जोड़ने वाली लिंक प्लेट हटाएँ और कनेक्टिंग लिंक को आंतरिक लिंक से अलग करें।
इस पृष्ठ के शीर्ष पर वापस जाएँ

रखरखाव और निरीक्षण सावधानियां

संचालन के वातावरण और परिस्थितियों के आधार पर, नट ढीले हो सकते हैं या गिर सकते हैं, इसलिए समय-समय पर जाँच करते रहें कि चेन चालू रहने के दौरान वे ढीले तो नहीं हैं। (यदि आप नटों पर मार्कर से निशान लगा दें तो जाँच करना आसान हो जाएगा।)

इस पृष्ठ के शीर्ष पर वापस जाएँ

उत्पाद विनिर्देशों की सूची

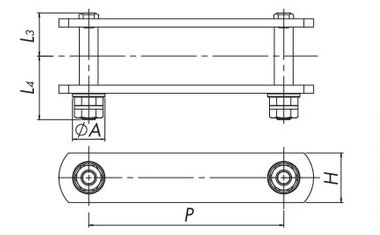

मानक प्रकार
मानक प्रकार
लघु प्रकार
लघु प्रकार
आकार अधिकतम अनुमेय भार न्यूनतम तन्य शक्ति पिच
P		 पिन अखरोट का आकार शंक्वाकार बुश
निकला हुआ किनारा व्यास		 अनुमानित जोड़ा गया द्रव्यमान
(किग्रा/स्थान)
संयुक्त पिन
DT
kN{kgf}		 AT
kN{kgf}		 DT
kN{kgf}		 AT
kN{kgf}		 L3 मानक
प्रकार		 छोटा
प्रकार		 मानक
प्रकार		 छोटा
प्रकार		 A मानक
प्रकार		 छोटा
प्रकार
L4 L5
RF10100 17.6
{1790}		 32.3
{3290}		 107
{11000}		 169
{17000}		 100 33 48.5 42 M12 M12 25 0.13 0.08
RF10125 125
RF10150 150
RF12200 26.6
{2710}		 39.9
{4060}		 160
{16500}		 249
{25500}		 200 40.5 55.5 49 M12 M12 28 0.17 0.11
RF12250 250
RF17200 35.0
{3570}		 55.3
{5640}		 213
{22000}		 336
{34000}		 200 51.5 69.5 61.5 M14 M15 32 0.25 0.14
RF17250 250
RF17300 300
RF26200 44.9
{4570}		 74.3
{7580}		 285
{29000}		 448
{45500}		 200 55.5 74 64 M16 M17 36 0.33 0.17
RF26250 250
RF26300 300
RF26450 450
RF36250 68.0
{6930}		 97.4
{9930}		 457
{46500}		 614
{62500}		 250 66 91.5 78.5 M20 M20 42 0.55 0.26
RF36300 300
RF36450 450
RF36600 600
RF52300 71.4
{7280}		 147
{15000}		 481
{49000}		 953
{97000}		 300 79 110 93.5 M24 M25 48 0.85 0.39
RF52450 450
RF52600 600
RF60300 71.4
{7280}		 149
{15200}		 479
{49000}		 1010
{103000}		 300 72.5 104 86.5 M27 M30 55 1.18 0.53
RF60350 350
RF60400 400
RF90350 113
{11500}		 233
{23700}		 754
{77000}		 1600
{163000}		 350 85.5 120.5 102 M30 M35 65 1.85 0.88
RF90400 400
RF90500 500

टिप्पणी)

  • 1. ऑपरेटिंग तापमान सीमा -20°C से 150°C है। इस तापमान सीमा से बाहर उपयोग के लिए कृपया हमसे संपर्क करें।
  • 2. पिन की लंबाई L4 और L5, L2 से अधिक लंबी है, इसलिए कृपया डिवाइस में हस्तक्षेप की जांच करें।
  • 3. छोटे प्रकार के नटों को कसने के लिए हुक रिंच या सॉकेट का उपयोग करें।
  • 4. कृपया संलग्नक प्रकारों के लिए "त्सुबाकी बड़े आकार की कन्वेयर चेन और स्प्रोकेट" कैटलॉग देखें।
  • 5. हम ऊपर दी गई तालिका में सूचीबद्ध आकारों (इंच, आदि) और विशिष्टताओं (स्टेनलेस स्टील, आदि) के अलावा अन्य आकार भी बना सकते हैं। कृपया विवरण के लिए हमसे संपर्क करें।
इस पृष्ठ के शीर्ष पर वापस जाएँ

मूल्य और वितरण सूची

DT श्रृंखला (मानक प्रकार)

आकार लगाव
कोई नहीं A2 K2 GA2
मानक मूल्य डिलीवरी मानक मूल्य डिलीवरी मानक मूल्य डिलीवरी मानक मूल्य डिलीवरी
RF10100 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF10125 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF10150 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF12200 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF12250 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF17200 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF17250 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF17300 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

AT श्रृंखला (मानक प्रकार)

आकार लगाव
कोई नहीं A2 K2 GA2
मानक मूल्य डिलीवरी मानक मूल्य डिलीवरी मानक मूल्य डिलीवरी मानक मूल्य डिलीवरी
RF10100 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF10125 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF10150 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF12200 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF12250 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF17200 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF17250 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RF17300 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

अनुलग्नक प्रकारों और प्रतीकों की सूची के लिए यहां क्लिक करें

*ऊपर दी गई तालिका में सूचीबद्ध न किए गए विनिर्देशों/आकारों, लघु प्रकारों और इकट्ठे उत्पादों के लिए, उद्धरण केस-दर-केस आधार पर प्रदान किए जाएंगे, इसलिए कृपया हमसे संपर्क करें।
