बाहरी रोलर के साथ RS ​ प्रकार की चेन

उत्पाद तस्वीरें
  • यह एक फ्री-फ्लो चेन है जिसमें RS चेन के पिन विस्तारित होते हैं और उनसे फ्री-रोटेटिंग आउटबोर्ड रोलर जुड़े होते हैं।
  • चूंकि इसमें कई बाहरी रोलर जोड़े जा सकते हैं, इसलिए यह उन कन्वेयर के लिए उपयुक्त है जो छोटे परिवहन किए जाने वाले सामान को सीधे ले जाते हैं।
  • हमारे पास मानक श्रृंखला, लैम्डा (बिना चिकनाई वाला) विशिष्टताओं, एसएस (स्टेनलेस स्टील) विशिष्टताओं और पॉली-स्टील चेन संयोजन विशिष्टताओं की एक श्रृंखला है।
  • * NP श्रृंखला (निकल प्लेटिंग) भी उपलब्ध हैं, इसलिए विवरण के लिए कृपया हमसे संपर्क करें।

विशेषताएँ

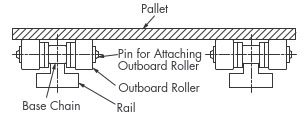

  • -बाहरी रोलर से सुसज्जित, यह कन्वेयर को अधिक कॉम्पैक्ट बनाने के लिए उपयुक्त है।
  • - बैक वेंटिंग संभव है, जिससे रिटर्न साइड लेआउट आसान हो जाता है।
  • -चूंकि इसमें कई बाहरी रोलर जोड़े जा सकते हैं, इसलिए यह उन कन्वेयर के लिए भी उपयुक्त है जो छोटे परिवहन किए जाने वाले आइटमों को सीधे बाहरी रोलर पर रखते हैं।
  • बाहरी रोलर विनिर्देश
विशेषताएँ

कैटलॉग और निर्देश पुस्तिका

प्रत्येक विनिर्देश के बारे में

मानक श्रृंखला

  • ・चेन की बॉडी स्टील से बनी है। मुख्य रोलर्स भी मानक रूप से स्टील से बने हैं।
  • -चेन बॉडी के सभी भाग ऊष्मा-उपचारित कठोर स्टील से बने होते हैं।
  • बाहरी रोलर इंजीनियरिंग प्लास्टिक रोलर्स (प्लास्टिक रोलर, प्लास्टिक ब्रेक रोलर्स, प्रवाहकीय रोलर्स) और स्टील रोलर्स में उपलब्ध हैं।
  • ・使用温度範囲：-10℃～150℃
  • ・ईंधन भरना आवश्यक है.

लैम्ब्डा (बिना चिकनाई वाला) विनिर्देश

  • -विशेष तेल-संसेचित बुश उपयोग करके, इसे बिना चिकनाई वाला लंबे समय तक इस्तेमाल किया जा सकता है।
    *स्टील बाहरी रोलर तेल लगाने की आवश्यकता होती है।
  • -अनुमेय तन्य बल मानक श्रृंखला के समान ही है, लेकिन पहचान के उद्देश्य से आंतरिक और बाहरी प्लेटों को ब्लैक ऑक्साइड फ़िनिश है।
  • ・使用温度範囲：-10℃～150℃
  • - रसायनों, पानी के नीचे, या सफाई या डीग्रीजिंग वातावरण में उपयोग करने से बचें।
  • बाहरी रोलर इंजीनियरिंग प्लास्टिक रोलर्स (प्लास्टिक रोलर, प्लास्टिक ब्रेक रोलर्स, प्रवाहकीय रोलर्स) और स्टील रोलर्स में उपलब्ध हैं।

एसएस (स्टेनलेस स्टील) विनिर्देश

  • - पिन (अवक्षेपण कठोर स्टेनलेस स्टील) को छोड़कर सभी भाग 18-8 स्टेनलेस स्टील से बने हैं और संक्षारण प्रतिरोधी हैं।
  • - चेन बॉडी और बॉडी रोलर्स स्टेनलेस स्टील से बने हैं और संक्षारण प्रतिरोधी हैं।
  • ・使用温度範囲：-20℃～400℃
  • ・ईंधन भरना आवश्यक है.

पॉली-स्टील चेन विनिर्देश

  • - इसमें इंजीनियरिंग प्लास्टिक से बना आंतरिक लिंक और 18-8 स्टेनलेस स्टील का बाहरी लिंक (पिन अवक्षेपण कठोर स्टेनलेस स्टील का है) शामिल है।
  • -बिना चिकनाई वाला और संक्षारण प्रतिरोधी।
  • - हल्का वजन: स्टील की तुलना में 50% कम शोर, कम शोर: स्टील की तुलना में 5db कम शोर।
  • ・使用温度範囲：-20℃～80℃
  • ・कोई ऑफसेट लिंक नहीं है। इंजीनियरिंग प्लास्टिक का रंग सफ़ेद है।

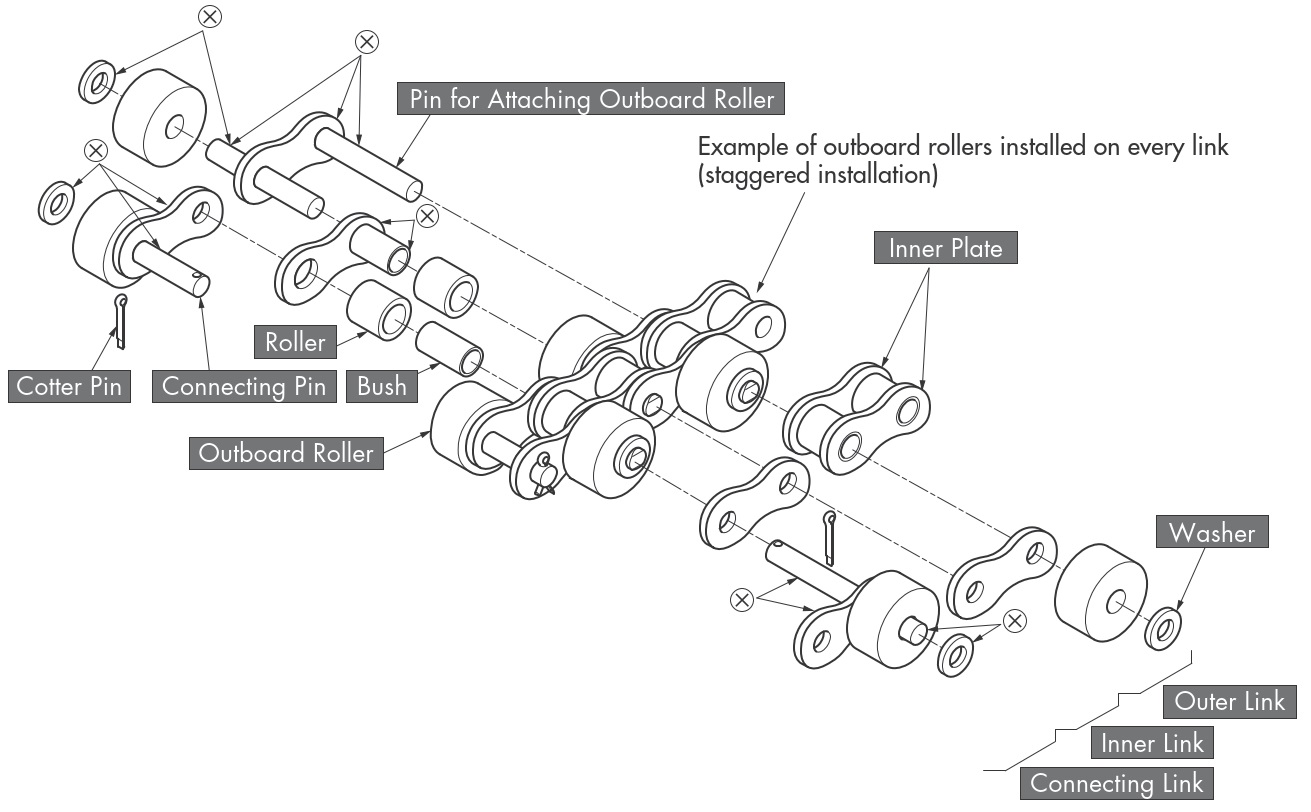

संरचना


[बड़ा करने के लिए क्लिक करें]
  • ・X चिह्न दबाकर फिट करना इंगित करता है।

बाहरी रोलर स्थापना स्थिति

क्रमबद्ध प्रकार में स्थापित करते समय समानांतर में स्थापित करते समय
क्रमबद्ध प्रकार स्थापना के लिए स्थिति आरेख समानांतर माउंटिंग के लिए स्थिति आरेख

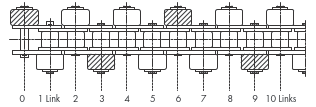

  • ・आरेख प्रत्येक लिंक पर कंपित बाहरी रोलर के साथ एक उदाहरण दिखाता है।
  • ・जब क्रमबद्ध प्रकार, तो प्लास्टिक ब्रेक रोलर्स की मानक स्थापना हर 3 लिंक (आरेख में विकर्ण रेखाएं) होती है।

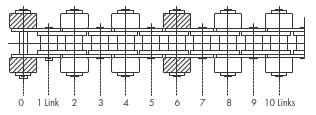

  • आरेख हर दो लिंक पर समानांतर बाहरी रोलर का एक उदाहरण दिखाता है। एसआर को हर दो लिंक से अधिक के अंतराल पर स्थापित किया जा सकता है।
  • ・समानांतर प्रकार के लिए प्रत्येक 2 लिंक, प्लास्टिक ब्रेक रोलर्स की मानक स्थापना प्रत्येक 6 लिंक (आरेख में विकर्ण रेखाएं) है।

उत्पादों की सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।

चेन बॉडी
विनिर्देश		 मुख्य इकाई
लौरा		 प्लास्टिक बाहरी रोलर के प्रकार ब्रेक-सुसज्जित प्लास्टिक बाहरी रोलर प्रकार स्टील बाहरी रोलर के प्रकार पिच
मिमी		 रोलर व्यास
मिमी		 आंतरिक लिंक
आंतरिक चौड़ाई
मिमी
प्लास्टिक
लौरा		 प्रवाहकीय
लौरा		 केवी
लौरा		 ब्रेक के साथ
प्लास्टिक रोलर		 स्प्रिंग ब्रेक के साथ
प्रवाहकीय रोलर		 स्टील रोलर
(स्टेनलेस स्टील रोलर *3)		 लैम्ब्डा
लौरा
मानक श्रृंखला
आरएस प्रकार इस्पात RS40-SRP RS40-SRPE --- RS40-SRPB RS40-SRPBE RS40-SR RS40-SRLM 12.70 7.92 7.95
RS50-SRP RS50-SRPE --- RS50-SRPB RS50-SRPBE RS50-SR RS50-SRLM 15.875 10.16 9.53
RS60-SRP RS60-SRPE --- RS60-SRPB RS60-SRPBE RS60-SR RS60-SRLM 19.05 11.91 12.70
RS80-SRP --- --- --- --- RS80-SR RS80-SRLM 25.40 15.88 15.88
RS100-SRP --- --- --- --- RS100-SR --- 31.75 19.05 19.05
लैम्ब्डा विशिष्टता
*1
आरएस प्रकार इस्पात RS40-LMC-SRP RS40-LMC-SRPE --- RS40-LMC-SRPB RS40-LMC-SRPBE RS40-LMC-SR RS40-LMC-SRLM 12.70 7.92 7.95
RS50-LMC-SRP RS50-LMC-SRPE --- RS50-LMC-SRPB RS50-LMC-SRPBE RS50-LMC-SR RS50-LMC-SRLM 15.875 10.16 9.53
RS60-LMC-SRP RS60-LMC-SRPE --- RS60-LMC-SRPB RS60-LMC-SRPBE RS60-LMC-SR RS60-LMC-SRLM 19.05 11.91 12.70
RS80-LMC-SRP --- --- --- --- RS80-LMC-SR --- 25.4 15.88 15.88
SS श्रृंखला
(18-8
स्टेनलेस)
*2
आरएस प्रकार स्टेनलेस RS40-SS-SRP RS40-SS-SRPE RS40-SS-SRPKV RS40-SS-SRPB RS40-SS-SRPBE RS40-SS-SR --- 12.70 7.92 7.95
RS50-SS-SRP RS50-SS-SRPE RS50-SS-SRPKV RS50-SS-SRPB RS50-SS-SRPBE RS50-SS-SR --- 15.875 10.16 9.53
RS60-SS-SRP RS60-SS-SRPE RS60-SS-SRPKV RS60-SS-SRPB RS60-SS-SRPBE RS60-SS-SR --- 19.05 11.91 12.70
RS80-SS-SRP --- --- --- --- RS80-SS-SR --- 25.40 15.88 15.88
RS100-SS-SRP --- --- --- --- RS100-SS-SR --- 31.75 19.05 19.05
पॉली-स्टील चेन
विनिर्देश		 प्लास्टिक RS40-PC-SRP RS40-PC-SRPE --- RS40-PC-SRPB RS40-PC-SRPBE --- --- 12.70 7.92 7.95
RS50-PC-SRP RS50-PC-SRPE --- RS50-PC-SRPB RS50-PC-SRPBE --- --- 15.875 10.16 9.53
RS60-PC-SRP RS60-PC-SRPE --- RS60-PC-SRPB RS60-PC-SRPBE --- --- 19.05 11.91 12.70

टिप्पणी
1. सुविधा के लिए, "चेन बॉडी" शब्द से तात्पर्य बाहरी रोलर छोड़कर पूरी चेन से है।
2. *1 भले ही चेन खुद लैम्डा प्रकार की हो, स्टील बाहरी रोलर तेल लगाना चाहिए।
3. *2 केवल बाहरी रोलर माउंटिंग पिन अवक्षेपण कठोर स्टेनलेस स्टील से बना है।
4. जब चालक रोलर और चेन बॉडी NP श्रृंखला हों, तो ब्रेक स्प्रिंग ब्रेक होता है।
5. यदि बाहरी रोलर केवी रोलर्स हैं, तो मुख्य रोलर्स एस रोलर्स होंगे।
6. *3 यदि चेन बॉडी SS श्रृंखला है, तो रोलर्स स्टेनलेस स्टील के होंगे।

स्प्रोकेट विनिर्देशों का चयन करते समय

ग्राहक के परिचालन वातावरण और श्रृंखला विनिर्देशों के अनुरूप स्प्रोकेट विनिर्देश का चयन करना आवश्यक है।

बाहरी रोलर वाली RS चेन का उपयोग कम दांतों वाली संख्या के साथ नहीं किया जा सकता (नीचे दी गई तालिका देखें) क्योंकि स्प्रोकेट हब बाहरी रोलर के संपर्क में आ जाएगा, जिससे RS स्प्रोकेट असंगत हो जाएंगे।

यदि आप कम संख्या में दांतों वाले स्प्रोकेट का उपयोग कर रहे हैं, तो कृपया RS स्प्रोकेट के हब व्यास को नीचे दी गई तालिका में दिखाए गए आयामों के अनुसार संशोधित करें, या किसी अन्य संख्या में दांतों के लिए RS स्प्रोकेट का उपयोग करें।
तुम कर सकते हो।

चेन का आकार दांतों की संख्या
91011121314151617181920212223
RS40202428323640444852566064687276
RS5026313641465156616671
RS603238445056
RS80447692
RS100627281

कृपया चेन और स्प्रोकेट संगतता चार्ट यहां देखें।

चेन और स्प्रोकेट संगतता तालिका

प्रति इकाई लिंक की संख्या

जब तक अन्यथा निर्दिष्ट न किया जाए, बाहरी रोलर वाली चेन 1 यूनिट (1 चेन लंबाई) की इकाइयों में वितरित की जाएंगी।

चेन का आकार प्रति इकाई लिंक की संख्या
RS40240
RS50192
RS60160
RS80120
RS10096
