रोलर चेन कपलिंग (रैप टाइप कपलिंग)

उत्पाद तस्वीरें
  • इसमें दो रोलर चेन और दो स्प्रोकेट होते हैं।
  • चेन को स्प्रोकेट के चारों ओर लपेटकर जोड़ा जाता है और इसे खोलकर अलग किया जाता है, जिससे उपकरण को हिलाए बिना इसे जोड़ा और अलग किया जा सकता है।
  • ・लागू शाफ्ट व्यास: Φ9.5mm से Φ700mm
  • टॉर्क रेंज: 99.9 से 717,000 एनएम

विशेषताएँ

  • ・उत्कृष्ट स्थायित्व

    घूर्णन बल मजबूत रोलर चेन और सतह-कठोर स्प्रोकेट दांतों के बीच साझा किया जाता है, जिससे उत्कृष्ट स्थायित्व मिलता है।

  • - जोड़ना और अलग करना आसान

    रोलर चेन को एक संयुक्त पिन डालकर और निकालकर आसानी से जोड़ा और अलग किया जा सकता है।

  • ・बड़े मिसअलाइनमेंट को अवशोषित करता है

    घटकों के बीच की जगह दोनों शाफ्टों पर बड़े पैमाने पर गलत संरेखण को समायोजित करती है।

  • ・विभिन्न प्रकार की किस्में

    जेआईएस मानकों का अनुपालन करने वाले 15 प्रकारों के अतिरिक्त, 9 अन्य प्रकारों को मानकीकृत किया गया है, कुल मिलाकर 24 प्रकार (रोलर चेन कपलिंग जेआईएस बी 1456-1989) हैं।

उत्पाद लाइन अप

मॉडल संख्या अधिकतम शाफ्ट छेद व्यास
मिमी		 स्वीकार्य संचरण टॉर्क
एन・एम		 मॉडल संख्या अधिकतम शाफ्ट छेद व्यास
मिमी		 स्वीकार्य संचरण टॉर्क
एन・एम
CR3812 Φ16 99.9 CR12018 Φ125 13200
CR4012 Φ22 217 CR12022 Φ140 17100
CR4014 Φ28 295 CR16018 Φ160 28600
CR4016 Φ32 386 CR16022 Φ200 41700
CR5014 Φ35 562 CR20018 Φ205 57000
CR5016 Φ40 735 CR20022 Φ260 71900
CR5018 Φ45 931 CR24022 Φ310 129000
CR6018 Φ56 1750 CR24026 Φ380 157000
CR6022 Φ71 2370 CR32022 Φ430 255000
CR8018 Φ80 3880 CR40020 Φ470 494000
CR8022 Φ100 5580 CR40024 Φ590 602000
CR10020 Φ110 8780 CR40028 Φ700 717000

*अनुमत संचरण टॉर्क 50 r/min या उससे कम है।

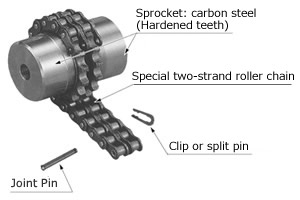

संरचना

संरचना
  • -मुख्य बॉडी में कठोर दांत वाले दो विशेष स्प्रोकेट और एक विशेष दो-पंक्ति रोलर चेन शामिल हैं।
  • - संयुक्त पिन, स्प्रिंग क्लिप या स्प्लिट पिन विशेष भागों के रूप में शामिल किए गए हैं।
    *ये सभी अलग-अलग भागों के रूप में भी बेचे जाते हैं।

केस (अलग से बेचा जाता है)

निम्नलिखित मामलों में केस का उपयोग अवश्य करें:

  • (1) जब उच्च घूर्णन गति पर उपयोग किया जाता है।
  • (2) जब धूल भरे क्षेत्रों जैसे घर्षणकारी वातावरण में उपयोग किया जाता है।
  • (3) जब संक्षारक वातावरण जैसे आर्द्र वातावरण में उपयोग किया जाता है।
  • - इसे चेन कपलिंग से जोड़कर, यह स्नेहक को बिखरने और धूल को प्रवेश करने से रोकता है, जिससे कपलिंग का जीवन बढ़ जाता है।
  • - इसका विभाजित आकार है जिसे अक्ष के लंबवत अलग किया जा सकता है, जिससे यह स्थापना और निरीक्षण के लिए सुविधाजनक हो जाता है।

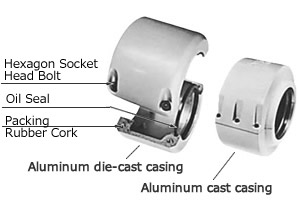

केस संरचना

केस संरचना
  • यह केस डाई-कास्ट या कास्ट एल्युमीनियम से बना होता है और इसमें दो भागों वाली संरचना होती है, जिसमें संयोजी सतहों पर गैस्केट (कॉर्क और सिंथेटिक रबर) लगे होते हैं।
    यह संलग्न है।
  • - भागों में 4 से 6 हेक्स सॉकेट बोल्ट और एक समर्पित तेल सील शामिल हैं।
  • ・ऑयल सील और पैकिंग अलग-अलग पुर्जों के रूप में बेचे जाते हैं। लुब्रिकेटिंग ग्रीस अलग से खरीदना होगा।

अनुशंसित ग्रीस उत्पादों के लिए यहां क्लिक करें

  • - तेल सील को सबसे अधिक कंपन वाली तरफ स्थापित करें।
  • - ऊर्ध्वाधर रूप से उपयोग करते समय, तेल सील वाला भाग ऊपर की ओर होना चाहिए।
    यदि आप ग्रीस रिसाव को रोकने के लिए उपाय करना चाहते हैं, तो एक उद्धरण की आवश्यकता होगी, इसलिए कृपया हमसे संपर्क करें।

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन उदाहरण

CR 38 12 H
｜
शृंखला		 ｜
चेन संख्या		 ｜
स्प्रोकेट दांतों की संख्या		 ｜
H: मुख्य इकाई
K: केस



फ़िट बोर्स सीरीज़
CR6022 - NH35JD2 X NF40FD2
｜
आकार		 ｜
बायां हब प्रतीक		 ｜
दायाँ हब प्रतीक
हब प्रतीक विवरण
हब प्रकार शाफ्ट छेद व्यास सहिष्णुता शाफ्ट छेद व्यास कीवे सहिष्णुता स्क्रू की स्थिति सेट करें
N H 35 J D2
N F 40 F D2
N: मानक हब
 F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7		 शाफ्ट बोर व्यास
1 मिमी की वृद्धि में		 J: नया JIS Js9
P: नया JIS P9
F: पुराना JIS F7
E: पुराना JIS E9
[बड़ा करने के लिए क्लिक करें]

फ़िट बोर्स सीरीज़ (शाफ्ट होल फ़िनिश) उत्पाद मॉडल संख्या नेविगेटर

विनिर्देशबायां हबदायां हब
(तेल सील पक्ष)
आकार
शाफ्ट छेद व्यास
हब प्रकार N N
शाफ्ट छेद व्यास सहिष्णुता
कीवे सहिष्णुता
स्क्रू की स्थिति सेट करें

चयन योग्य मॉडल संख्या:

उत्पाद विवरण देखें

प्रारंभ करें


इस पृष्ठ के शीर्ष पर वापस जाएँ

उत्पाद मॉडल संख्या सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।

मुख्य भाग (पायलट बोर स्टॉक आइटम) मुख्य इकाई (ऑर्डर पर निर्मित) मामला
CR3812H CR24022H CR3812K
CR4012H CR24026H CR4012K
CR4014H CR32022H CR4014K
CR4016H CR40020H CR4016K
CR5014H CR40024H CR5014K
CR5016H CR40028H CR5016K
CR5018H CR5018K
CR6018H CR6018K
CR6022H CR6022K
CR8018H CR8018K
CR8022H CR8022K
CR10020H CR10020K
CR12018H CR12018K
CR12022H CR12022K
CR16018H CR16018K
CR16022H CR16022K
CR20018H CR20018K
CR20022H CR20022K
