शॉक गार्ड टीजीएच सीरीज़
- इस प्रकार को उच्च गति वाले घूर्णन शाफ्ट जैसे प्रत्यक्ष मोटर कनेक्शन से जोड़ा जा सकता है, और यह उच्च टॉर्क के साथ भी संगत है।
- - बार-बार उपयोग किए जाने वाले ऑपरेटिंग टॉर्क की सटीकता ±5% के भीतर है।
- बुनियादी प्रकार के अलावा, हमारे पास कपलिंग और पुली के प्रकार भी उपलब्ध हैं।
- - यह फ़ंक्शन स्वतः रीसेट नहीं होता है, इसलिए ओवरलोड के कारण ट्रिप होने के बाद, ड्राइव साइड का रोटेशन ड्रिवन साइड में संचारित नहीं होता है।
- -आप एक ही स्थान पर वापसी (केवल एक ही स्थान पर वापसी) या यादृच्छिक वापसी के बीच चयन कर सकते हैं।
- एक-स्थिति वापसी: केवल एक ही स्थान पर मूल स्थिति में लौटता है। फेज अलाइनमेंट के लिए उपयुक्त।
- यादृच्छिक वापसी: आप कई स्थानों पर वापस लौट सकते हैं।

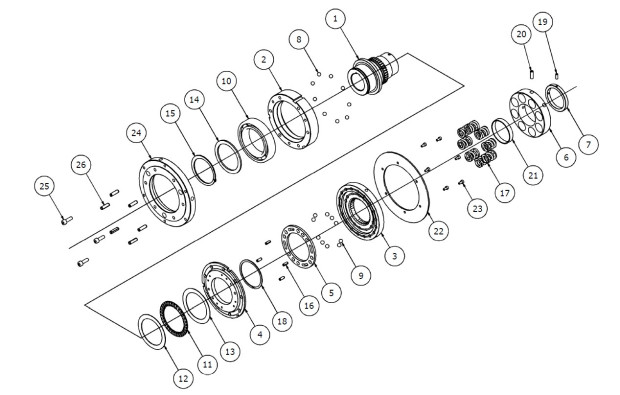

संरचना
| (1) | केंद्र | (2) | ड्राइव थाली | (3) | थाली खिसकाओ | (4) | मध्यवर्ती प्लेट | (5) | बैक अप छल्ले |
| (6) | टॉर्क समायोजन नट | (7) | चट्टान का रंग | (8) | ड्राइव बॉल (स्टील बॉल ए) | (9) | स्टील बॉल बी | (10) | बॉल बेयरिंग |
| (11) | जोर असर | (12) | जोर से धोनेवाला | (13) | सपोर्ट रिंग ए | (14) | स्नैप रिंग ए | (15a,b) | स्प्रिंग पिन ए |
| (16a,b) | स्प्रिंग पिन सी | (17) | कोएल स्प्रिंग | (18) | कॉइल स्प्रिंग (आंतरिक) | (19) | - | (20) | षट्भुज सॉकेट सेट पेंच |
| (21) | षट्भुज सॉकेट सेट पेंच | (22) | टॉर्क समायोजन स्पेसर | (23) | अनुकूलक | (24) | स्प्रिंग पिन बी | (25) | हेक्सागोन सॉकेट हेड बोल्ट |
| (26) | स्प्रिंग वाला वाशर | (27a,b) | शिम रिंग | (28) | पहचान प्लेट | (29) | हेक्सागोन सॉकेट हेड बोल्ट | (30a,b) | टेपर्ड रोलर बेयरिंग |
| (31) | प्रेशर प्लेट | (32) | सॉकेट हेड कैप स्क्रू | (33) | स्प्रिंग वाला वाशर | (34) | बियरिंग कवर | (35) | हेक्स सॉकेट काउंटरसिंक बोल्ट |
| (36) | स्प्रिंग होल्डर | (37) | हेक्सागॉन बोल्ट | (38) | मंज़िल ढोनेवाला | (39) | कुंजी प्लेट | (40) | हेक्सागोन सॉकेट हेड बोल्ट |
| (41) | षट्भुज सॉकेट सेट पेंच | (42a,b) | ग्रीस निप्पल |
संचालन सिद्धांत

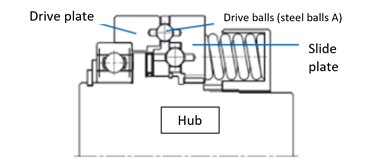

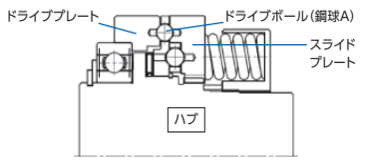

सामान्य (व्यस्त)
टीजीएच श्रृंखला में, कई ड्राइव बॉल (स्टील बॉल ए) एक ड्राइव प्लेट और एक स्लाइड प्लेट के बीच सैंडविच की तरह लगी होती हैं, और एक स्प्रिंग द्वारा दबाव डाले जाने के दौरान शक्ति संचारित होती है।
शक्ति हब के माध्यम से प्रवेश करती है, स्लाइड प्लेट तक संचारित होती है जो इनवोल्यूट स्प्लाइन के साथ जुड़ी होती है, और फिर ड्राइव गेंदों (स्टील बॉल ए) के माध्यम से ड्राइव प्लेट तक संचारित होती है।
ड्राइव प्लेट से जुड़े एडाप्टर पर स्प्रिंग पिन और बोल्ट की मदद से संचालित पुली और कपलिंग को फिक्स किया जाता है।

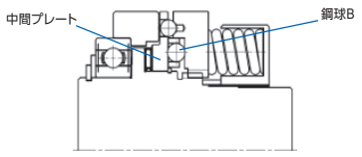

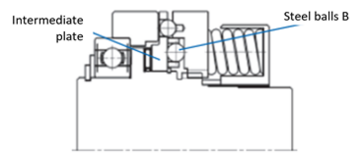

जब अतिभारित (ट्रिप्ड)
जब ओवरलोड होता है, तो ड्राइव बॉल (स्टील बॉल ए) स्लाइड प्लेट को स्प्रिंग की ओर धकेलती हैं, और घूमते समय, वे ड्राइव प्लेट पर प्रत्येक पॉकेट से बाहर निकल जाती हैं, जिससे बिजली कट जाती है।
इसके बाद, यदि ड्राइव बॉल (स्टील बॉल ए) स्वतंत्र रूप से घूमती रहती है, तो यह स्लाइड प्लेट में एक गहरे पॉकेट में प्रवेश करेगी, और मध्यवर्ती प्लेट पर स्टील बॉल बी स्लाइड प्लेट पर लगाए गए स्प्रिंग लोड को सहारा देगी।
परिणामस्वरूप, ड्राइव बॉल (स्टील बॉल ए) स्लाइड प्लेट में एक गहरे पॉकेट में फंसी रह जाती है, और भले ही वह स्वतंत्र रूप से घूमती रहे, वह ड्राइव प्लेट को शक्ति संचारित नहीं करती है और स्वतंत्र रूप से घूमती रहती है।
विनिर्देश (मानक मॉडल)
| शृंखला | टॉर्क रेंज N・m सेट करें | बार-बार ऑपरेटिंग टॉर्क सटीकता | कैसे वापस लौटें |
|---|---|---|---|
| बुनियादी प्रकार | 32～5050 | ±5% | नियमावली |
| युग्मन (एनईआर) प्रकार | 32～5050 | ||
| कपलिंग (एएफटी) प्रकार | 32～5050 | ||
| पुली प्रकार | 32～2460 |
■मूल प्रकार: ग्राहक सीधे गियर और स्प्रोकेट स्थापित कर सकते हैं।
■ कपलिंग (एनईआर) प्रकार: इस प्रकार में एनईआर कपलिंग का संयोजन होता है। इसमें उच्च कठोरता होती है और कोई बैकलैश नहीं होता है।
■ कपलिंग (एएफटी) प्रकार: इस प्रकार में एट्राफ्लेक्स कपलिंग का संयोजन होता है। इसकी विशेषताओं में उत्कृष्ट कंपन अवशोषकता और झटके का अवशोषण, आसान स्थापना और कॉम्पैक्ट डिज़ाइन शामिल हैं।
■ पुली का प्रकार: एक प्रकार जो कई पुलियों को जोड़ता है।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन
*बुनियादी प्रकार
| TGH | 75 | - | M | B | S | - | T | H | 70 | P | D2 | - | N1000 |
| ｜ शृंखला |
｜ आकार 28 40 50 75 100 |
｜ स्प्रिंग प्रकार एल: कमजोर स्प्रिंग एम: मध्यम स्प्रिंग एच: मजबूत स्प्रिंग यू: बेहद मजबूत स्प्रिंग |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ शॉक गार्ड साइड टी |
｜ शाफ्ट होल व्यास सहिष्णुता एफ: एफ7 जी: जी7 एच:एच7 जे:जेएस7 पी: पी7 |
｜ शाफ्ट छेद व्यास (मिमी) |
｜ ｜ ｜ ｜ |
｜ स्क्रू की स्थिति निर्धारित करें डी2 |
｜ टॉर्क सेटिंग मान (एन・एम) |
|||
| कैसे वापस लौटें कोई चिह्न नहीं: यादृच्छिक वापसी एस: एक स्थान वापसी |
कीवे सहिष्णुता जे: नया जेआईएस जेएस9 पी: नया जेआईएस पी9 एफ: पुराना जेआईएस एफ7 ई: पुराना जेआईएस ई9 |
||||||||||||
| प्रकार बी: मूल प्रकार |
|||||||||||||
*युग्मन प्रकार
| TGH | 50 | - | L | CN | S | - | T | H | 30 | J | D2 | X | C | H | 60 | J | D3 | - | N200 |
| ｜ शृंखला |
｜ आकार 28 40 50 75 100 |
｜ स्प्रिंग प्रकार एल: कमजोर स्प्रिंग एम: मध्यम स्प्रिंग एच: मजबूत स्प्रिंग यू: बेहद मजबूत स्प्रिंग |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ शाफ्ट होल व्यास सहिष्णुता एफ: एफ7 जी: जी7 एच:एच7 जे:जेएस7 पी: पी7 |
｜ शाफ्ट छेद व्यास (मिमी) |
｜ ｜ ｜ ｜ |
｜ स्क्रू की स्थिति निर्धारित करें डी2 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ शाफ्ट होल व्यास सहिष्णुता एफ: एफ7 जी: जी7 एच:एच7 जे:जेएस7 पी: पी7 |
｜ शाफ्ट छेद व्यास (मिमी) |
｜ ｜ ｜ ｜ |
｜ स्क्रू की स्थिति निर्धारित करें डी0 से डी8 |
｜ टॉर्क सेटिंग मान (एन・एम) |
||||
| कीवे सहिष्णुता जे: नया जेआईएस जेएस9 पी: नया जेआईएस पी9 एफ: पुराना जेआईएस एफ7 ई: पुराना जेआईएस ई9 |
कीवे सहिष्णुता जे: नया जेआईएस जेएस9 पी: नया जेआईएस पी9 एफ: पुराना जेआईएस एफ7 ई: पुराना जेआईएस ई9 |
||||||||||||||||||
| प्रकार सीएन: कपलिंग (एनईआर) प्रकार सीए: कपलिंग (एएफटी) प्रकार |
शॉक गार्ड साइड टी |
कपलिंग साइड सी |
|||||||||||||||||
| ｜ कैसे वापस लौटें कोई चिह्न नहीं: यादृच्छिक वापसी एस: एक स्थान वापसी |
|||||||||||||||||||
* पुली का प्रकार
| TGH | 50 | - | H | P | S | - | T | H | 100 | J | D0 | - | N1500 | -TK |
| ｜ शृंखला |
｜ आकार 28 40 50 75 |
｜ स्प्रिंग प्रकार एल: कमजोर स्प्रिंग एम: मध्यम स्प्रिंग एच: मजबूत स्प्रिंग यू: बेहद मजबूत स्प्रिंग |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ शॉक गार्ड साइड टी |
｜ शाफ्ट होल व्यास सहिष्णुता एफ: एफ7 जी: जी7 एच:एच7 जे:जेएस7 पी: पी7 |
｜ शाफ्ट छेद व्यास (मिमी) |
｜ ｜ ｜ ｜ |
｜ स्क्रू की स्थिति निर्धारित करें डी0 |
｜ टॉर्क सेटिंग मान (एन・एम) |
｜ विशेष आकार |
|||
| कैसे वापस लौटें कोई चिह्न नहीं: यादृच्छिक वापसी एस: एक स्थान वापसी |
कीवे सहिष्णुता जे: नया जेआईएस जेएस9 पी: नया जेआईएस पी9 एफ: पुराना जेआईएस एफ7 ई: पुराना जेआईएस ई9 |
|||||||||||||
| प्रकार P: पुली प्रकार |
||||||||||||||
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| आकार | स्प्रिंग प्रकार | टॉर्कः एन・एम |
बुनियादी प्रकार | पुली प्रकार | |||||
|---|---|---|---|---|---|---|---|---|---|
| शाफ्ट छेद व्यास सीमा मिमी |
नमूना | शाफ्ट छेद व्यास सीमा मिमी |
नमूना | ||||||
| न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | ||||
| 28 | L | 32 | 80 | 12 | 28 | TGH28-LB | 12 | 36 (35) |
TGH28-LP |
| M | 64 | 160 | TGH28-MB | TGH28-MP | |||||
| H | 96 | 240 | TGH28-HB | TGH28-HP | |||||
| U | 128 | 320 | TGH28-UB | TGH28-UP | |||||
| 40 | L | 60 | 150 | 17 | 40 | TGH40-LB | 17 | 50 | TGH40-LP |
| M | 120 | 300 | TGH40-MB | TGH40-MP | |||||
| H | 180 | 450 | TGH40-HB | TGH40-HP | |||||
| U | 280 | 700 | TGH40-UB | TGH40-UP | |||||
| 50 | L | 80 | 200 | 20 | 50 | TGH50-LB | 20 | 58 (56) |
TGH50-LP |
| M | 160 | 400 | TGH50-MB | TGH50-MP | |||||
| H | 320 | 800 | TGH50-HB | TGH50-HP | |||||
| U | 480 | 1200 | TGH50-UB | TGH50-UP | |||||
| 75 | L | 246 | 615 | 50 | 75 (72) |
TGH75-LB | 50 | 80 (79) |
TGH75-LP |
| M | 492 | 1230 | TGH75-MB | TGH75-MP | |||||
| H | 738 | 1845 | TGH75-HB | TGH75-HP | |||||
| U | 984 | 2460 | TGH75-UB | TGH75-UP | |||||
| 100 | L | 400 | 1000 | 60 | 100 (95) |
TGH100-LB | - | ||
| M | 800 | 2000 | TGH100-MB | ||||||
| H | 1600 | 4000 | TGH100-HB | ||||||
| U | 2020 | 5050 | TGH100-UB | ||||||
| आकार | स्प्रिंग प्रकार | टॉर्कः एन・एम |
युग्मन (एनईआर) प्रकार | कपलिंग (एएफटी) प्रकार | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| शॉक गार्ड साइड शाफ्ट होल व्यास की सीमा (मिमी में) |
युग्मन पक्ष शाफ्ट होल व्यास की सीमा (मिमी में) |
नमूना | शॉक गार्ड साइड शाफ्ट होल व्यास की सीमा (मिमी में) |
युग्मन पक्ष शाफ्ट होल व्यास की सीमा (मिमी में) |
नमूना | ||||||||
| न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | ||||
| 28 | L | 32 | 80 | 12 | 28 | 25 | 65 (61) |
TGH28-LCN | 12 | 28 | 17 | 55 | TGH28-LCA |
| M | 64 | 160 | TGH28-MCN | TGH28-MCA | |||||||||
| H | 96 | 240 | TGH28-HCN | TGH28-HCA | |||||||||
| U | 128 | 320 | TGH28-UCN | TGH28-UCA | |||||||||
| 40 | L | 60 | 150 | 17 | 40 | 25 | 85 (80) |
TGH40-LCN | 17 | 40 | 22 | 60 | TGH40-LCA |
| M | 120 | 300 | TGH40-MCN | TGH40-MCA | |||||||||
| H | 180 | 450 | TGH40-HCN | TGH40-HCA | |||||||||
| U | 280 | 700 | TGH40-UCN | TGH40-UCA | |||||||||
| 50 | L | 80 | 200 | 20 | 50 | 50 | 90 (84) |
TGH50-LCN | 20 | 50 | 22 | 80 | TGH50-LCA |
| M | 160 | 400 | TGH50-MCN | TGH50-MCA | |||||||||
| H | 320 | 800 | TGH50-HCN | TGH50-HCA | |||||||||
| U | 480 | 1200 | TGH50-UCN | TGH50-UCA | |||||||||
| 75 | L | 246 | 615 | 50 | 75 (72) |
60 | 105 (99) |
TGH75-LCN | 50 | 75 (72) |
42 | 110 | TGH75-LCA |
| M | 492 | 1230 | TGH75-MCN | TGH75-MCA | |||||||||
| H | 738 | 1845 | TGH75-HCN | TGH75-HCA | |||||||||
| U | 984 | 2460 | TGH75-UCN | TGH75-UCA | |||||||||
| 100 | L | 400 | 1000 | 60 | 100 (95) |
80 | 125 (119) |
TGH100-LCN | 60 | 100 (95) |
42 | 140 | TGH100-LCA |
| M | 800 | 2000 | TGH100-MCN | TGH100-MCA | |||||||||
| H | 1600 | 4000 | TGH100-HCN | TGH100-HCA | |||||||||
| U | 2020 | 5050 | TGH100-UCN | TGH100-UCA | |||||||||
*कोष्ठक ( ) पुराने JIS के अनुसार संसाधित किए जाने पर शाफ्ट के छेद का अधिकतम व्यास दर्शाता है। नया JIS "JIS B 1301-1996" के अनुरूप है, और पुराना JIS "JIS B 1301-1959" के अनुरूप है।
विकल्प
टीजी सेंसर
यह एक प्रॉक्सिमिटी स्विच प्रकार का ओवरलोड डिटेक्शन सेंसर है जिसे विशेष रूप से शॉक गार्ड के लिए डिज़ाइन किया गया है। यह शॉक गार्ड पर ओवरलोड (प्लेट की अक्षीय दिशा में गति) का पता लगा सकता है और मोटर को रोक सकता है या अलार्म जारी कर सकता है।
| एसी प्रकार | डीसी प्रकार | ||
|---|---|---|---|
| मॉडल संख्या | TGS8 | TGS8DN | |
| बिजली की आपूर्ति वोल्टेज |
रेटिंग | AC24～240V | - |
| प्रयोग योग्य सीमा | AC20～264V(50/60Hz) | DC10～30V | |
| वर्तमान खपत | 1.7mA या उससे कम (AC200V पर) | 16mA या उससे कम | |
| नियंत्रण आउटपुट (स्विचिंग क्षमता) | 5～100mA | अधिकतम 200mA | |
| इंडिकेटर लाइट | ऑपरेशन प्रदर्शन | ||
| परिवेश का तापमान | -25 से +70°C (परन्तु जमने न दें) | ||
| परिवेश आर्द्रता | 35～95% RH | ||
| आउटपुट स्वरूप | - | NPN | |
| ऑपरेशन फॉर्म | एनसी (सेंसर प्लेट का पता न लगने पर आउटपुट की खुली/बंद स्थिति को इंगित करता है) | ||
| इन्सुलेशन प्रतिरोध | सभी सजीव भागों और केस के बीच 50MΩ या अधिक (DC500V मेगर) | ||
| द्रव्यमान | लगभग 45 ग्राम (2 मीटर कॉर्ड लंबाई) | लगभग 56 ग्राम (2 मीटर कॉर्ड लंबाई) | |
| अवशिष्ट वोल्टेज | >> विशिष्ट डेटा देखें | 2.0V या उससे कम (लोड धारा 200mA, कॉर्ड लंबाई 2m) | |
| निर्देश पुस्तिका | टीजी सेंसर TGS8 | टीजी सेंसर TGS8DN | |
लोड अवशिष्ट वोल्टेज विशेषताएँ
आयाम
एसी प्रकार TGS8
डीसी प्रकार TGS8DN
आकार निर्धारण
हम संपूर्ण त्सुबाकी शॉक गार्ड श्रृंखला में से आपके उपयोग की स्थितियों के लिए सबसे उपयुक्त शॉक गार्ड चयन करेंगे।
कृपया इस पृष्ठ के शीर्ष पर "आकार निर्धारण" टैब पर क्लिक करें।
