उत्पाद जानकारी क्लच
एक यांत्रिक तत्व जो दो शक्ति संचरण शाफ्टों के बीच घूर्णन को संचारित और अवरुद्ध करता है।
दो प्रकार के क्लच उपलब्ध हैं: कैम क्लच (एकतरफ़ा क्लच) और एसआर क्लच (एकल रोटेशन क्लच)। कैम क्लच में एक यांत्रिक गैर-बैकलैश संरचना होती है जिसमें आंतरिक और बाहरी रेस के बीच कई कैम लगे होते हैं, और ये तीन अलग-अलग उपयोगों के लिए उपलब्ध होते हैं: बैकस्टॉप, ओवररनिंग और इंडेक्सिंग।
एक सरल लीवर ऑपरेशन के साथ, एसआर क्लच सटीक समय के साथ लगातार घूमते बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक पूर्ण घुमाव या पूर्णांक संख्या में घुमाव दे सकता है।
क्लच से संबंधित जानकारी
कैम क्लच (वन-वे क्लच) क्या है?
जब मैकेनिकल वन-वे क्लच की बात आती है, तो त्सुबाकी का कैम क्लच दिमाग में आता है।
यह एक यांत्रिक नॉन-बैकलैश वन-वे क्लच है जिसमें कई कैमों की व्यवस्था होती है।
लाइनअप को तीन श्रेणियों में विभाजित किया गया है: बैकस्टॉप, ओवररनिंग और इंडेक्सिंग।
एसआर क्लच (सिंगल रोटेशन क्लच) क्या है?
एसआर क्लच एक ऐसा क्लच है, जो एक साधारण लीवर ऑपरेशन के साथ, लगातार घूमने वाले बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक एक या एक पूर्णांक संख्या में चक्कर लगाता है।
वह तंत्र जिसमें आंतरिक और बाहरी रेस जाल से जुड़े होते हैं, अत्यधिक विश्वसनीय और सटीक टाइमिंग ड्राइव को सक्षम बनाता है जो घर्षण तंत्र, रैचेट तंत्र, या पिन और कुंजी तंत्र का उपयोग करने वाले क्लच के साथ संभव नहीं है।
क्लच उत्पाद सूची
ओवररनिंग
संचालन की एक विधि जिसमें कैम क्लच के बाहरी रेस टॉर्क संचारित करने के लिए लगे होते हैं, और घूर्णन गति और दिशा में अंतर के कारण बाहरी रेस स्वतंत्र रूप से घूमते रहते हैं।
यह साइकिल की मुक्त गति के समान है।

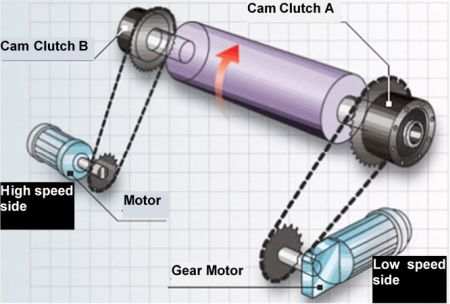

दो-गति ड्राइव उदाहरण
चित्र में दो-स्पीड ड्राइव के लिए प्रयुक्त कैम क्लच का उदाहरण दिखाया गया है।
कम गति वाली ड्राइव गियर मोटर लगातार चलती रहती है।
हाई-स्पीड ड्राइव पर स्विच करने के लिए, हाई-स्पीड ड्राइव मोटर चालू करें।
| कैम क्लच ऑपरेशन | |
|---|---|
| कम गति पर वाहन चलाते समय | तेज़ गति से वाहन चलाते समय |
 |
 |
| कैम क्लच A सक्रिय होता है, कैम क्लच B निष्क्रिय है |
कैम क्लच A निष्क्रिय है। कैम क्लच B लगा हुआ है |

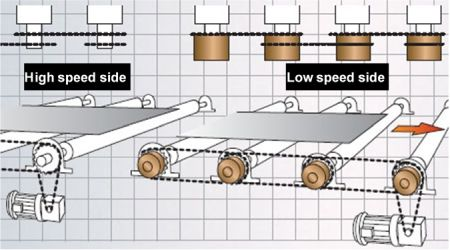

रोलर कन्वेयर स्थानांतरण का उदाहरण
आरेख उस क्षेत्र में प्रयुक्त कैम क्लच का उदाहरण दर्शाता है जहां परिवहन की जाने वाली सामग्री उच्च गति वाले पक्ष से निम्न गति वाले पक्ष की ओर जाती है।
रोलर कन्वेयर को चेन के माध्यम से गियर मोटर द्वारा चलाया जाता है।
इस समय, कैम क्लच बाहरी रेस ओर से जुड़ जाता है।
जब संचरित सामग्री उच्च गति वाले भाग से निम्न गति वाले भाग में प्रवेश करती है, तो आंतरिक रेस बाहरी रेस की तुलना में तेज़ घूर्णन गति से तीर की दिशा में घूमने का प्रयास करता है। इस समय, कैम मेशिंग अभिविन्यास में नहीं होते हैं, इसलिए आंतरिक रेस स्वतंत्र रूप से घूमता है।
जब संचारित सामग्री की गति धीमी हो जाती है और बाहरी रेस तथा आंतरिक रेस की घूर्णन गति समान हो जाती है, तो जुड़ाव बाहरी रेस ओर वापस आ जाता है।
| कैम क्लच ऑपरेशन | |
|---|---|
| जब रोलर चलाया जाता है | जब सामग्री प्रवेश करती है |
 |
 |
कैम क्लच का उपयोग करने के लाभ
- - स्विचिंग केवल हाई-स्पीड मोटर को चालू और बंद करके संभव है।
- - स्विचिंग ऑपरेशन तब भी संभव है जब ड्राइव को मुख्य मोटर से कई अक्षों तक वितरित किया जाता है।
एमजेड सीरीज
मॉडल संख्या MZ～
इस प्रकार का उपयोग अनुप्रयोगों की व्यापक श्रेणी के लिए किया जा सकता है।
- -इस प्रकार का उपयोग कम गति से लेकर उच्च गति तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।
- सभी प्रकार के स्टॉक में हैं और तत्काल डिलीवरी के लिए तैयार हैं।
- - स्प्रोकेट और अन्य भागों को बाहरी रेस की आंतरिक परिधि को स्पिगोट के रूप में उपयोग करके जोड़ा जाता है।
- - ग्रीस पहले से ही पैक किया गया है। किसी स्नेहन रखरखाव की आवश्यकता नहीं है।
- - युग्मन प्रकार (एमजेड-सी) भी उपलब्ध है।
- -इंडेक्सिंग और बैकस्टॉप के लिए भी इस्तेमाल किया जा सकता है।
शाफ्ट व्यास रेंज मिमी
Φ15～Φ70
टॉर्क रेंज N・m
186～3040
एमजेड-जी सीरीज
मॉडल संख्या MZ□□G～
यह एमजेड श्रृंखला बाहरी रेस परिधीय पीस विनिर्देश है।
- - स्प्रोकेट और अन्य भागों को बाहरी रेस बाहरी परिधि को स्पिगोट के रूप में उपयोग करके जोड़ा जाता है।
- - इसका उपयोग कम गति से लेकर उच्च गति तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।
- सभी प्रकार के स्टॉक में हैं और तत्काल डिलीवरी के लिए तैयार हैं।
- - ग्रीस पहले से ही पैक किया गया है।
- - स्नेहन रखरखाव की आवश्यकता नहीं है।
- -इंडेक्सिंग और बैकस्टॉप के लिए भी इस्तेमाल किया जा सकता है।
शाफ्ट व्यास रेंज मिमी
Φ15～Φ70
टॉर्क रेंज N・m
186～3040
एमजी श्रृंखला
मॉडल संख्या MG～
यह एक प्रतिनिधि ओवररनिंग मॉडल है।
- - कॉम्पैक्ट और उच्च टॉर्क क्षमता है।
- -मध्यम से कम गति ओवररनिंग के लिए उपयुक्त।
- -निष्क्रिय होने पर उत्कृष्ट पहनने का प्रतिरोध।
- - युग्मन प्रकार (एमजी-सी) भी उपलब्ध है।
शाफ्ट व्यास रेंज मिमी
Φ19～Φ250
टॉर्क रेंज N・m
314～176000
पीबी सीरीज
मॉडल संख्या PB~
बाहरी रेस एक आस्तीन है, जिससे छोटे बाहरी व्यास वाले स्प्रोकेट, गियर, पुली आदि को लगाना आसान हो जाता है।
- - छोटे बाहरी व्यास वाले गियर, स्प्रोकेट, पुली आदि को बाहरी रेस में जोड़ा जा सकता है।
- -निम्न से मध्यम गति अनुप्रयोगों के लिए उपयुक्त।
- - तेल-संसेचित धातु बियरिंग का उपयोग किया जाता है।
- सभी प्रकार के स्टॉक में हैं और तत्काल डिलीवरी के लिए तैयार हैं।
शाफ्ट व्यास रेंज मिमी
Φ10～Φ45
टॉर्क रेंज N・m
29.4～2110
200 श्रृंखला
मॉडल संख्या B~
यह प्रकार सीधे शाफ्ट से जुड़ा होता है और इसमें आंतरिक रेस नहीं होती है।
- - स्प्रोकेट, गियर आदि के अंदर कॉम्पैक्ट रूप से स्थापित किया जा सकता है।
- -निम्न से मध्यम गति अनुप्रयोगों के लिए उपयुक्त।
- ・कस्टम आंतरिक रेस आदेश पर निर्मित किया जा सकता है।
शाफ्ट व्यास रेंज मिमी
Φ25～Φ42
टॉर्क रेंज N・m
39.2～1400
एलडी श्रृंखला
मॉडल संख्या LD~
यह एक किफायती प्रकार है जिसे स्थापित करना और संभालना आसान है।
- -एक किफायती प्रकार जिसे स्थापित करना और संभालना आसान है।
- - ग्रीस से भरा प्रकार, ग्रीस लगाने की कोई आवश्यकता नहीं।
- सभी प्रकार के स्टॉक में हैं और तत्काल डिलीवरी के लिए तैयार हैं।
शाफ्ट व्यास रेंज मिमी
Φ10～Φ30
टॉर्क रेंज N・m
5.88～49
एमएल श्रृंखला
मॉडल संख्या ML～
मध्यम भार के लिए उपयुक्त, स्थापित करने में आसान, तथा कॉम्पैक्ट डिजाइन को सक्षम बनाता है।
- - कैम और रोलर संरचना रोलर्स को बीयरिंग के रूप में कार्य करने की अनुमति देती है, जिससे एक कॉम्पैक्ट डिजाइन संभव हो जाता है।
- - ग्रीस पैक किया गया है। किसी स्नेहन रखरखाव की आवश्यकता नहीं है।
- -हमारे पास धूल सील के साथ 2GD प्रकार का चयन भी है।
इसमें धूल के प्रति उत्कृष्ट प्रतिरोध है और इसका उपयोग धूल भरे स्थानों पर भी किया जा सकता है। - - शिपिंग के समय शाफ्ट के लिए एक रिटेनिंग रिंग शामिल की जाती है।
- -मध्यम से कम गति और मध्यम लोड अनुप्रयोगों के लिए उपयुक्त।
शाफ्ट व्यास रेंज मिमी
Φ15mm～Φ80mm
टॉर्क रेंज N・m
70～2300
एमआर सीरीज
मॉडल संख्या MR~
यह एक कैम क्लच है जिसे विशेष रूप से बाहरी रेस स्लिप के लिए डिज़ाइन किया गया है।
- - जब बाहरी रेस निष्क्रिय होती है, तो कैम ऊपर उठ जाता है (ऊपर तैरता है), जिससे आंतरिक रेस के साथ संपर्क समाप्त हो जाता है, जिससे निष्क्रियता के कारण घिसाव के प्रति उत्कृष्ट प्रतिरोध प्राप्त होता है।
- - चूंकि इसे निरंतर उच्च गति वाले बाहरी रेस निष्क्रियता के लिए डिज़ाइन किया गया है, इसलिए मेशिंग रोटेशन की गति कम होनी चाहिए।
शाफ्ट व्यास रेंज मिमी
Φ85～Φ160
टॉर्क रेंज N・m
9500～33800
बी बी सीरीज
मॉडल संख्या BB~
बेयरिंग (6200 श्रृंखला) और कैम क्लच एकीकृत हैं।
- - कॉम्पैक्ट डिजाइन: एक-तरफ़ा क्लच और बेयरिंग के कार्यों को एक छोटे स्थान में संयोजित करता है, जिससे स्थान का प्रभावी उपयोग संभव होता है।
- स्थापना में आसानी: शाफ्ट या आवास पर दो प्रकार की स्थापना उपलब्ध है: दबाकर फिट करना और कुंजी-फिक्स्ड।
- - बढ़ी हुई टॉर्क क्षमता: बाहरी रेस के बीच कई कैम की व्यवस्था करके, शेल-प्रकार के रोलर क्लच की तुलना में बड़ा टॉर्क संचारित करना संभव है।
- ・सभी प्रकार स्टॉक में: हमारे पास तेल सील के साथ उत्पादों का चयन भी है, जिसमें उस वातावरण को ध्यान में रखा गया है जिसमें उनका उपयोग किया जाएगा।
शाफ्ट व्यास रेंज मिमी
Φ15～Φ40
टॉर्क रेंज N・m
29～260
