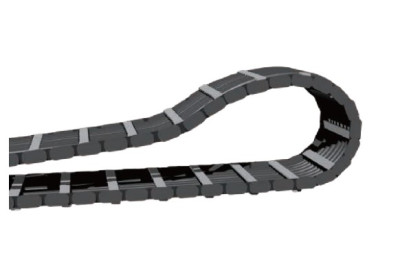

प्लास्टिक श्रृंखला लंबी यात्रा लंबाई और हेवी लोड टीकेएचपी-आर टाइप

製品写真
  • अधिकतम 1500 मीटर लंबाई, लंबी यात्रा लंबाई, उच्च भार क्षमता और बाहरी उपयोग के लिए उपयुक्त केबल कैरियर (CABLEVEYOR)
  • - यह 1500 मीटर तक के यात्रा लंबाई संभाल सकता है।
  • - आंतरिक चौड़ाई को 1 मिमी के अंतराल में सेट किया जा सकता है, जिससे पुर्जों को असेंबल करना और बदलना आसान हो जाता है।
  • बोल्ट कनेक्शन कठोर वातावरण में भी उत्कृष्ट स्थायित्व प्रदान करता है।
  • - इसके आर्म एल्युमिनियम से बने हैं, जो घिसाव के प्रति अत्यधिक प्रतिरोधी है, जिससे केबल को उत्कृष्ट सुरक्षा मिलती है।
  • इस उत्पाद का चयन और ऑर्डर करने के लिए हमसे परामर्श करना आवश्यक है।
    हम केवल कोटेशन और परामर्श ही स्वीकार करते हैं, इसलिए कृपया पूछताछ फॉर्म भरें और हमसे संपर्क करें।
टीकेएचपी-आर प्रकार की पूछताछ शीट के लिए यहां क्लिक करें।

कैटलॉग और निर्देश पुस्तिका

विशेषताएँ

इसमें लगे रोलर्स 1500 मीटर की अधिकतम यात्रा लंबाई सक्षम बनाते हैं।

विशेषताएँ

इसका उपयोग खुले में या कठोर वातावरण में किया जा सकता है।

इसका उपयोग बाहरी वातावरण में किया जा सकता है जहाँ पराबैंगनी किरणों से इसका क्षरण होता है।
समतल सतह पर मलबा जमा नहीं होता, जिससे खराबी का खतरा कम हो जाता है।

उच्च आवृत्ति और उच्च गति पर वाहन चलाना संभव है

रोलर-प्रकार की रोलिंग संरचना सुचारू संचालन सुनिश्चित करती है।
इन रोलर्स को जाम होने से बचाने के लिए डिज़ाइन किया गया है और इन्हें किसी रखरखाव की आवश्यकता नहीं होती है।

आर्म के निकल जाने के कारण मशीन के रुकने का जोखिम कम करता है

बोल्ट से जुड़ा कनेक्शन आर्म या लॉक स्टे के निकलने के खतरे को खत्म कर देता है।

केबल में घिसाव की संभावना कम होती है।

इसमें उत्कृष्ट घिसाव प्रतिरोध वाली एल्युमीनियम भुजा का उपयोग किया गया है।
प्लास्टिक की तुलना में केबल को नुकसान होने का खतरा कम होता है

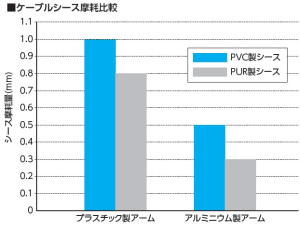

ケーブルシース摩耗比較

कार्यभार में कमी

लिंक कनेक्शन बोल्ट से फिक्स किए गए हैं, जिससे असेंबली और डिसअसेंबली विश्वसनीय और आसान हो जाती है।
स्नैप फिटिंग की तरह बल लगाने की आवश्यकता नहीं है

ग्राहक की आवश्यकतानुसार स्थान के अनुरूप आंतरिक चौड़ाई को समायोजित किया जा सकता है।

एल्यूमीनियम की भुजा की मदद से आंतरिक चौड़ाई को 1 मिमी के अंतराल में समायोजित किया जा सकता है।

परंपरागत विधियों (केबल रील विधि और कर्टन रेल विधि) के साथ तुलना

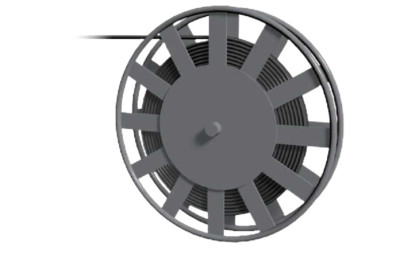

केबल रील सिस्टम का प्रतिस्थापन

केबल रील प्रणाली टीकेएचपी-आर प्रकार
कई भाग
रखरखाव करना कठिन है		 रखरखाव मुक्त
रील ड्रम भाग
आवश्यक स्थान		 कॉम्पैक्ट इंस्टॉलेशन संभव है
समर्पित मोटर और
नियंत्रण इकाई आवश्यक है		 किसी विद्युत स्रोत या नियंत्रण पैनल की आवश्यकता नहीं है
(केवल गतिशील भाग में ही स्थापित किया जा सकता है)
कम गति और कम त्वरण तक सीमित यह उच्च गति और उच्च त्वरण को संभाल सकता है।
केबल में हुई क्षति को पहचानना मुश्किल है।
कस्टम केबल की वजह से मरम्मत मुश्किल हो जाती है।		 केबल की आसान जांच और प्रतिस्थापन
केबल हमेशा तनाव में रहती है केबल पर न्यूनतम तनाव
केबल लंबी है (यात्रा लंबाई के लिए आवश्यक)। केबल छोटी है (लगभग आधी यात्रा लंबाई)।
इसके लिए एक विशेष रूप से डिज़ाइन किए गए केबल की आवश्यकता होती है।
(पावर केबल और कंट्रोल केबल संयुक्त)
केबल जोड़ना मुश्किल है		 यह कई प्रकार के केबलों की सुरक्षा कर सकता है।
इसमें ऑप्टिकल फाइबर और पतले केबल भी लगाए जा सकते हैं।
केबल जोड़ना आसान है

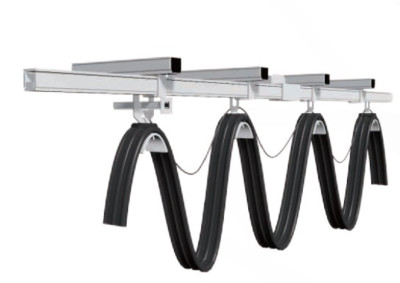

पर्दा रेल प्रणाली का प्रतिस्थापन

पर्दा रेल प्रणाली टीकेएचपी-आर प्रकार
केबल बदलना मुश्किल है केबल की आसान जांच और प्रतिस्थापन
तेज हवाओं के प्रति संवेदनशील तेज़ हवा का प्रतिरोध
कम गति और कम त्वरण तक सीमित यह उच्च गति और उच्च त्वरण को संभाल सकता है।
केबल मोड़ने पर प्रतिबंध
यह महंगा नहीं है और भार उठाने की क्षमता अधिक है।		 केबल पर न्यूनतम तनाव
कई उपभोज्य भाग रखरखाव मुक्त
लटकाने के लिए जगह आवश्यक है कॉम्पैक्ट इंस्टॉलेशन संभव है
केबल लंबी है (इसके लिए ऑपरेटिंग स्ट्रोक का 130% आवश्यक है)। केबल छोटी है (लगभग आधी यात्रा लंबाई)।
समर्पित केबल आवश्यक है यह कई प्रकार के केबलों की सुरक्षा कर सकता है।
इसमें ऑप्टिकल फाइबर और पतले केबल भी लगाए जा सकते हैं।
तेज़ हवा का प्रतिरोध
किसी विद्युत स्रोत या नियंत्रण पैनल की आवश्यकता नहीं है
(केवल गतिशील भाग में ही स्थापित किया जा सकता है)

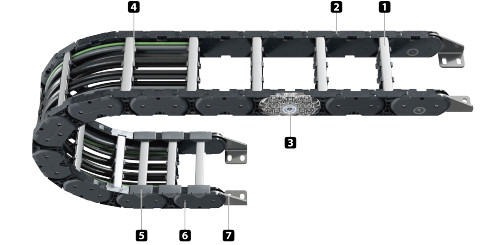

संरचना

(1) आर्म (स्टे) (एल्यूमीनियम से निर्मित)
(आकार को 1 मिमी के अंतराल में बदला जा सकता है)

(2) लिंक (प्लास्टिक)

(3) अंतर्निर्मित रोलर

(4) विभाजन प्लेट

(5) स्लाइडिंग शू
*वैकल्पिक अंतर्निर्मित रोलर के साथ इसका उपयोग नहीं किया जा सकता है

(6) बोल्ट (स्टेनलेस स्टील)

(7) माउंटिंग ब्रैकेट (स्टेनलेस स्टील)

सामान

हमारे पास विभिन्न प्रकार के सहायक उपकरण उपलब्ध हैं। हम आपकी उपयोग की परिस्थितियों के अनुरूप सबसे उपयुक्त उपकरण का सुझाव देंगे।

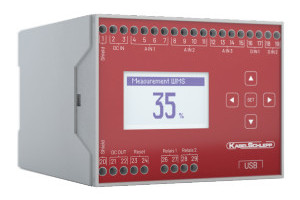

निगरानी प्रणाली

केबल कैरियर (CABLEVEYOR) द्वारा लगाए जाने वाले धक्के और खिंचाव बल की निगरानी करता है।
इसका उपयोग स्वचालित आपातकालीन स्टॉप सिस्टम के रूप में किया जा सकता है।

केबल

केबल कैरियर (CABLEVEYOR) सिस्टम का उपयोग करके लंबी यात्रा लंबाई ऑपरेशन के लिए
यह एकदम सही केबल है।

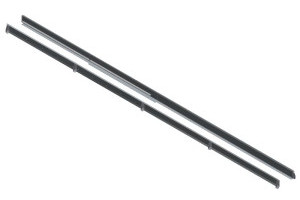

गाइड चैनल

यह केबल कैरियर (CABLEVEYOR) निर्देशित करता है ताकि वह बिना टेढ़े-मेढ़े चले काम कर सके।
(स्टील या स्टेनलेस स्टील)

स्थापना और बिक्री पश्चात सेवा

हम इंस्टॉलेशन का काम और इंस्टॉलेशन की पुष्टि प्रदान करते हैं।

साइट की स्थितियों और ग्राहकों के अनुरोधों के कारण कुछ प्रतिबंध हो सकते हैं, लेकिन हम स्थिति से निपटने का सर्वोत्तम तरीका खोजने के लिए आपसे परामर्श करेंगे।

उत्पाद खरीदने के बाद बिक्री उपरांत सेवा भी उपलब्ध है।

कृपया हमारी विभिन्न बिक्री पश्चात सेवाओं (त्सुबाकी प्रो-सर्विस) का लाभ उठाएं, जिनमें हैंडलिंग सपोर्ट, निरीक्षण और निदान सेवाएं शामिल हैं।

उत्पादों की सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।

केबल
·नली
अधिकतम बाहरी व्यास
मिमी		 आंतरिक ऊँचाई
मिमी		 आंतरिक चौड़ाई
मिमी		 झुकने
RADIUS
मिमी		 पिच
मिमी		 प्रोडक्ट का नाम
46 58 100～800 240・300・350・400 85 TKHP85-R
73 92 100～800 250・310・360・500 90 TKHP90-R
