बड़े कन्वेयर स्प्रोकेट फ़िट बोर्स बोर

製品写真
  • यह स्प्रोकेट विशेष रूप से बड़े आकार की कन्वेयर चेन के लिए डिज़ाइन किया गया है।
  • फ़िट बोर्स एक तैयार उत्पाद है जिसमें एक तैयार शाफ्ट छेद होता है।
  • आप प्रसव के तुरंत बाद इसका उपयोग कर सकते हैं।
  • प्रसंस्करण विवरण कोडित हैं, इसलिए आप केवल मॉडल नंबर दर्ज करके आसानी से ऑर्डर कर सकते हैं।

バナー画像

विशेषताएँ

  • - शाफ्ट होल प्रसंस्करण और कीवे प्रसंस्करण का विवरण उत्पाद के नाम में कोडित किया गया है, ताकि ग्राहक के ऑर्डर विवरण को सटीक रूप से संप्रेषित किया जा सके।
  • - शाफ्ट होल, कीवे, टैप्ड होल आदि पहले से ही संसाधित होते हैं, इसलिए उत्पाद को ग्राहक के पास पहुंचने के बाद भी उपयोग में लाया जा सकता है।
  • -आप सूचक पिन विकल्प चुन सकते हैं, जो आपको एक नज़र में दांत के उपयोग की सीमा देखने की अनुमति देता है।

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन उदाहरण

RF17200S12T-BW1 Q - H 090 N - J 25 D3 M16 - H1 - L2 -E
｜
मुख्य इकाई मॉडल संख्या		 ｜
｜
｜
｜		 ｜
शाफ्ट छेद सहिष्णुता
एच:एच8		 ｜
｜
｜
｜
｜
｜
｜		 ｜
शाफ्ट छेद चम्फर
N: त्सुबाकी मानक
ए: सी1
बी: सी2
सी: सी3		 ｜
｜
｜
｜		 ｜
कीवे सहिष्णुता		 ｜
｜
｜
｜		 ｜
नल का आकार		 ｜
समानांतर प्रतीक
(2)		 ｜
पेंट कोड
(3)		 ｜
｜
｜
｜
दाँत की नोक सख्त करना
N: दाँत की नोक सख्त नहीं होती
प्रश्न: कठोर दांत		 कीवे सहिष्णुता
W: कोई कुंजी मार्ग नहीं
J: नया JIS Js9
P: नया JIS P9
E: पुराना JIS E9		 टैप होल प्रसंस्करण विनिर्देश
(1)		 सूचक पिन
कोई चिह्न नहीं: कोई नहीं
E: सूचक पिन
शाफ्ट छेद व्यास
मिमी
(1) टैप होल प्रसंस्करण विनिर्देश (2) समानांतर प्रतीक *दो का समूह

H1 और H3 के समानांतर उपयोग के लिए टैप व्यवस्था इस प्रकार है:
दर्पण छवि में आधा-असेंबल, इसलिए D4 और D5 का चयन नहीं किया जा सकता है।
(समानांतर प्रतीक आरेख देखें)
  • H0: कोई नहीं
  • H1: हब स्थापना दिशा: भीतरी-भीतर
  • H2: हब माउंटिंग दिशा: समान दिशा
  • H3: हब स्थापना दिशा: बाहरी-बाहरी
  • *समानांतर उपयोग के लिए, जब एक ही शाफ्ट पर दो स्प्रोकेट का उपयोग किया जा रहा हो,
    कीवे की स्थिति निर्दिष्ट माउंटिंग दिशा के साथ संरेखित है।
  • *कृपया नीचे दिखाए गए तीन पैटर्नों में से हब माउंटिंग दिशा का चयन करें।

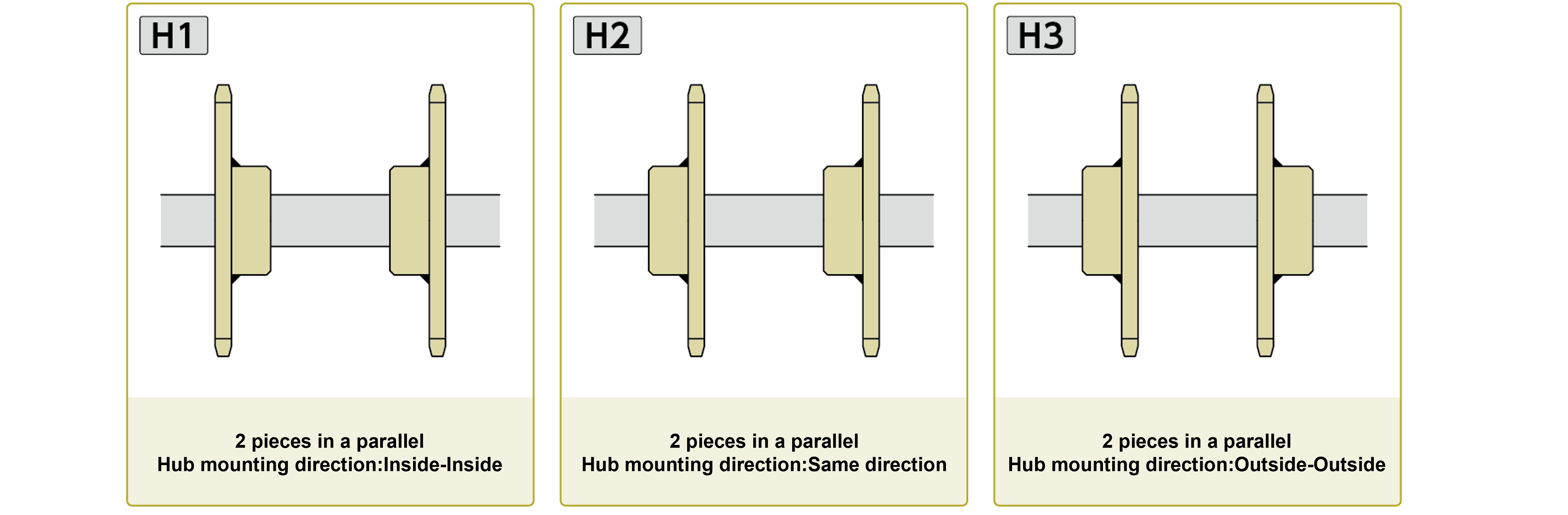

हब स्थापना दिशा छवि

हब स्थापना दिशा छवि

*H1 और H3 के लिए, दर्पण छवि में आधा-असेंबल।

दर्पण छवि में आधा-असेंबल

समानान्तर रूप से प्रयुक्त सामान्य स्प्रोकेटों के लिए, टैप व्यवस्था को सममित रूप से मशीनीकृत किया जाता है।

उदाहरण: D2M16-H1-L0 के लिए
एक कुंजी D2 (कुंजी के दाईं ओर 90°) है, और दूसरी कुंजी D5 (कुंजी के बाईं ओर 90°) है।

दर्पण छवि में आधा-असेंबल
(3) पेंट कोड
L0 कोई पेंट नहीं (जंग निरोधक तेल लगाया गया)
L1 लाह पेंट (मानक पेंट रंग)
L2 लाह पेंट (सूचक पिन पेंट रंग)
塗装記号

उत्पादों की सूची

मीट्रिक पिच

मॉडल संख्या आर रोलर एफ रोलर एस रोलर
दांतों की संख्या दांतों की संख्या दांतों की संख्या
6 8 10 12 6 8 10 12 6 8 10 12
RF03075 ● ● ● ● ● ● ● ● ● ● ● ●
RF03100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05075 - - - - - - - - - ● ● ●
RF05100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05125 ● ● ● ● ● ● ● ● ● ● ● ●
RF05150 ● ● ● ● ● ● ● ● ● ● ● ●
RF08125 ● ● ● ● ● ● ● ● ● ● ● ●
RF08150 ● ● ● ● ● ● ● ● ● ● ● ●
RF10100 ● ● ● ● - - - - ● ● ● ●
RF10125 ● ● ● ● ● ● ● ● ● ● ● ●
RF10150 ● ● ● ● ● ● ● ● ● ● ● ●
RF12200 ● ● ● ● ● ● ● ● ● ● ● ●
RF12250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17200 ● ● ● ● ● ● ● ● ● ● ● ●
RF17250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17300 ● ● ● ● ● ● ● ● ● ● ● ●

इंच पिच

मॉडल संख्या आर रोलर एफ रोलर एस रोलर
दांतों की संख्या दांतों की संख्या दांतों की संख्या
6 8 10 12 6 8 10 12 6 8 10 12
RF430 ● ● ● ● - - - - ● ● ● ●
RF204 - - - - - - - - - ● ● ●
RF450 ● ● ● ● ● ● ● ● ● ● ● ●
RF650 ● ● ● ● ● ● ● ● ● ● ● ●
RF214 ● ● ● ● - - - - ● ● ● ●
RF205 - - - - - - - - - ● ● ●
RF6205 ● ● ● ● ● ● ● ● ● ● ● ●
RF212 ● ● ● ● - - - - ● ● ● ●

प्रसंस्करण विवरण

*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।

प्रसंस्करण रेंज

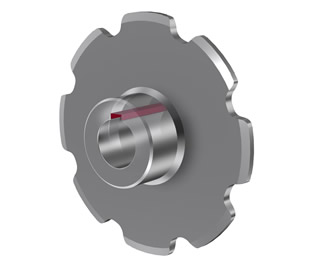

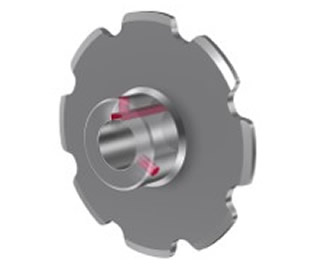

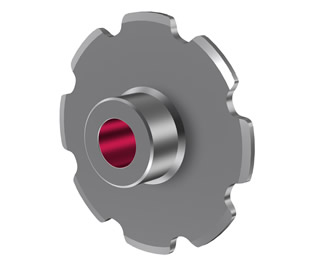

शाफ्ट छेद प्रसंस्करण (एल) कीवे प्रोसेसिंग (K) टैप होल प्रसंस्करण (डी)

・प्रसंस्करण आयाम केवल 1 मिमी वृद्धि में पूर्णांक हैं
इंच आयाम लागू नहीं

・प्रसंस्करण सहिष्णुता: केवल H8

・केवल समानांतर कीवे

・प्रसंस्करण सहिष्णुता...चयन योग्य
जेएस9, पी9, ई9
कीवे की चौड़ाई और गहराई JIS मानकों के अनुरूप है

・प्रसंस्करण आकार का चयन किया जा सकता है

・आप अधिकतम दो प्रसंस्करण स्थानों का चयन कर सकते हैं

-हेक्स सॉकेट सेट स्क्रू शामिल (recessed टिप)

शाफ्ट छेद मशीनिंग आयाम सूची

JS9/P9 (नए JIS) के मामले में

लागू शाफ्ट छेद व्यास
(मिमी)		 कीवे चौड़ाई
(मिमी)		 नल का आकार
(त्सुबाकी मानक)		 चयनित आकार
19～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～17545M24M20

E9 (पुराने JIS) के मामले में

लागू शाफ्ट छेद व्यास
(मिमी)		 कीवे चौड़ाई
(मिमी)		 नल का आकार
त्सुबाकी मानक		 चयनित आकार
19～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17542M20M16

त्सुबाकी मानक शाफ्ट छेद चम्फर

लागू शाफ्ट छेद व्यास (मिमी) नाला
～50 C0.6
51～80 C1
81～120 C1.6
121～175 C2

चयन योग्य बोर चम्फर

कुंजी-मार्ग की गहराई से निर्धारित (चैम्फरिंग की मात्रा जो कुंजी-मार्ग की गहराई से अधिक न हो)
शाफ्ट छेद व्यास चयन योग्य चैम्फर राशि
～44NAB-
45～NABC

समानांतर प्रतीकों

H0 कोई नहीं
H1 हब स्थापना दिशा: भीतरी-भीतर
H2 हब स्थापना दिशा: समान दिशा
H3 हब माउंटिंग दिशा: बाहरी-बाहरी
  • - समानांतर उपयोग के लिए, जब दो स्प्रोकेट एक ही अक्ष पर उपयोग किए जाते हैं, तो कुंजीवे स्थिति निर्दिष्ट स्थापना दिशा में संरेखित होती है।
  • - कृपया नीचे दिए गए चित्र में दिखाए गए तीन पैटर्नों में से हब माउंटिंग दिशा का चयन करें।

हब स्थापना दिशा छवि

हब स्थापना दिशा छवि

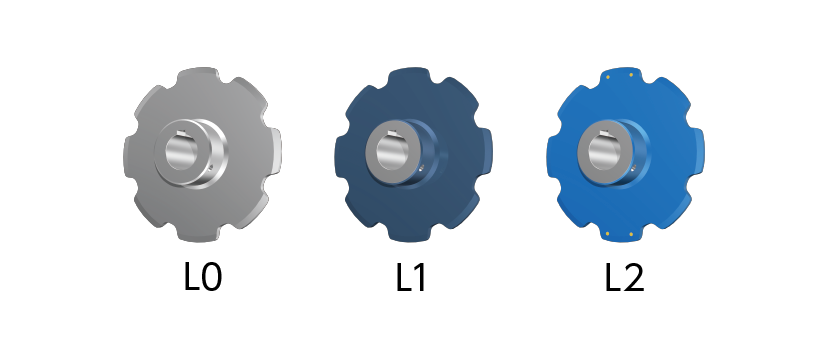

पेंट कोड

L0 कोई पेंट नहीं (जंग निरोधक तेल लगाया गया)
L1 लाह पेंट (मानक पेंट रंग)
L2 लाह पेंट (सूचक पिन पेंट रंग)

・यदि सूचक पिन विनिर्देशन को चित्रित किया गया है, तो L2 नीला होगा।

塗装記号

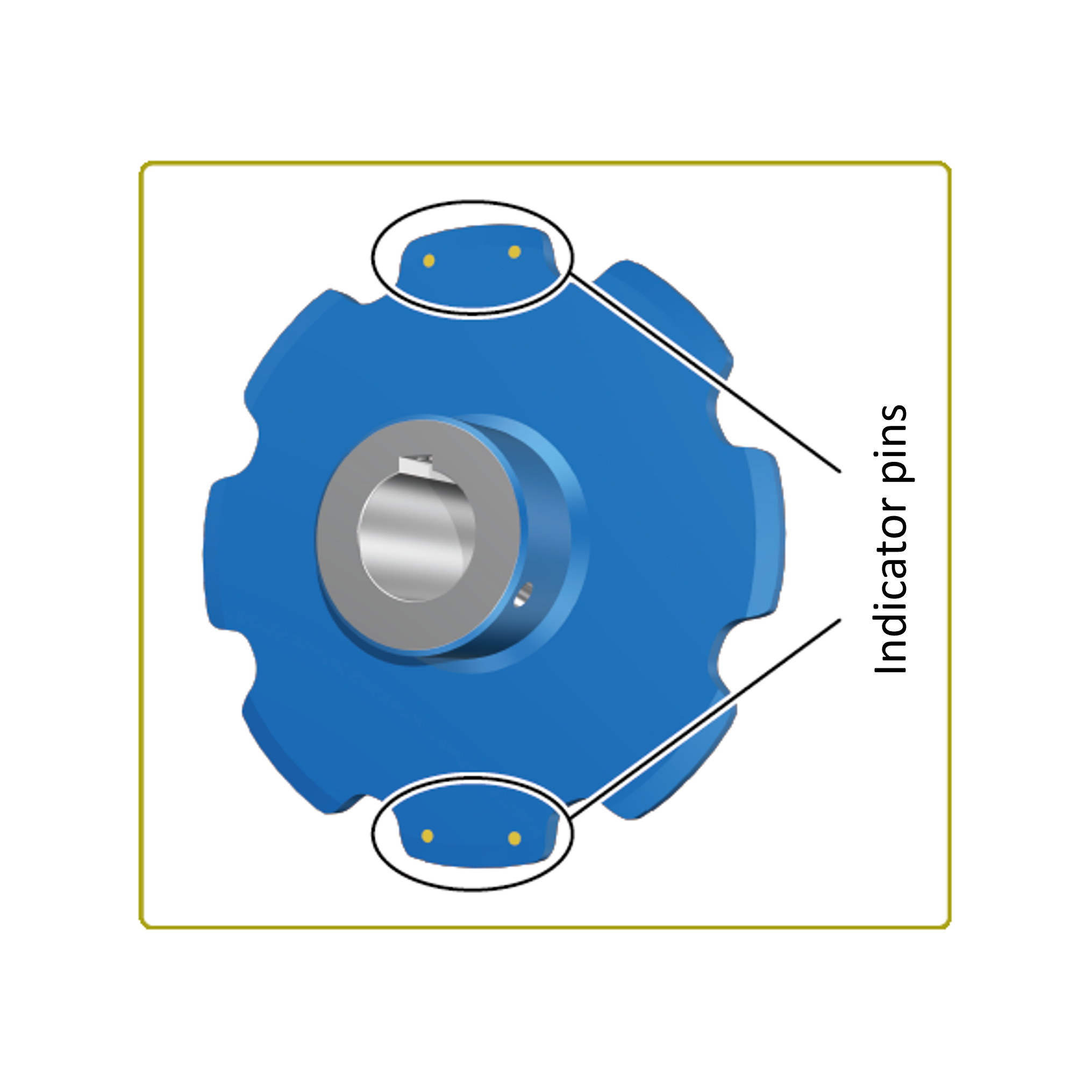

सूचक पिन

E सूचक पिन
गुमनाम कोई नहीं
  • - पीतल पिन एम्बेडेड विनिर्देश.
  • - स्प्रोकेट दांत अनुभाग के प्रत्येक तरफ दो दांतों में एम्बेड करें, 0 डिग्री और 180 डिग्री के लिए लक्ष्य करें।

    यदि कीवे प्रसंस्करण उपलब्ध है, तो एक को कीवे के ऊपर दांत में एम्बेड किया जाता है

सूचक पिन

अन्य

सीमाएँ

सीमाएँ निरीक्षण रिपोर्ट और सामग्री प्रमाण पत्र के लिए कृपया हमसे संपर्क करें।
(यदि जमा करना आवश्यक है, तो इसे एक सामान्य विशेष प्रपत्र के रूप में माना जाएगा।)
