उत्पाद जानकारी क्लच
एक यांत्रिक तत्व जो दो शक्ति संचरण शाफ्टों के बीच घूर्णन को संचारित और अवरुद्ध करता है।
दो प्रकार के क्लच उपलब्ध हैं: कैम क्लच (एकतरफ़ा क्लच) और एसआर क्लच (एकल रोटेशन क्लच)। कैम क्लच में एक यांत्रिक गैर-बैकलैश संरचना होती है जिसमें आंतरिक और बाहरी रेस के बीच कई कैम लगे होते हैं, और ये तीन अलग-अलग उपयोगों के लिए उपलब्ध होते हैं: बैकस्टॉप, ओवररनिंग और इंडेक्सिंग।
एक सरल लीवर ऑपरेशन के साथ, एसआर क्लच सटीक समय के साथ लगातार घूमते बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक पूर्ण घुमाव या पूर्णांक संख्या में घुमाव दे सकता है।
क्लच से संबंधित जानकारी
कैम क्लच (वन-वे क्लच) क्या है?
जब मैकेनिकल वन-वे क्लच की बात आती है, तो त्सुबाकी का कैम क्लच दिमाग में आता है।
यह एक यांत्रिक नॉन-बैकलैश वन-वे क्लच है जिसमें कई कैमों की व्यवस्था होती है।
लाइनअप को तीन श्रेणियों में विभाजित किया गया है: बैकस्टॉप, ओवररनिंग और इंडेक्सिंग।
एसआर क्लच (सिंगल रोटेशन क्लच) क्या है?
एसआर क्लच एक ऐसा क्लच है, जो एक साधारण लीवर ऑपरेशन के साथ, लगातार घूमने वाले बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक एक या एक पूर्णांक संख्या में चक्कर लगाता है।
वह तंत्र जिसमें आंतरिक और बाहरी रेस जाल से जुड़े होते हैं, अत्यधिक विश्वसनीय और सटीक टाइमिंग ड्राइव को सक्षम बनाता है जो घर्षण तंत्र, रैचेट तंत्र, या पिन और कुंजी तंत्र का उपयोग करने वाले क्लच के साथ संभव नहीं है।
क्लच उत्पाद सूची
बैकस्टॉप
इसे रिवर्स प्रिवेंशन भी कहते हैं। मशीन चलने के दौरान कैम क्लच स्वतंत्र रूप से चलता रहता है, और जब मशीन अचानक रिवर्स होती है, तो यह सक्रिय हो जाता है।
इसका उपयोग घूर्णन अक्ष को विपरीत दिशा में घूमने से रोकने के लिए किया जाता है।
जब शाफ्ट आगे की ओर घूम रहा होता है, तब कैम क्लच स्वतंत्र रूप से घूमता रहता है, तथा जब शाफ्ट विपरीत दिशा में घूमने का प्रयास करता है, तो उसे पीछे की ओर घूमने से रोकने के लिए यह सक्रिय हो जाता है।

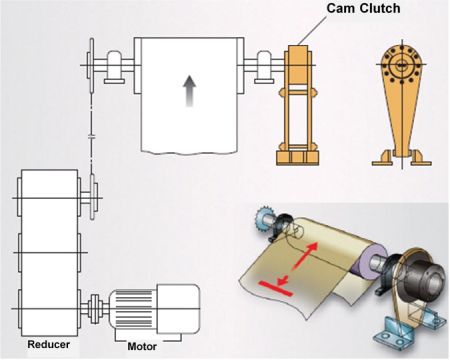

कन्वेयर पर रिवर्स रोटेशन को रोकने का उदाहरण
| कैम क्लच ऑपरेशन | |
|---|---|
 |
इसका उपयोग मुख्य रूप से झुके हुए और ऊर्ध्वाधर कन्वेयर पर किया जाता है, ताकि ड्राइव चेन के टूटने के कारण कन्वेयर के पीछे हटने से होने वाली दुर्घटनाओं को रोका जा सके, जिसके परिणामस्वरूप लोड गिर जाता है। |
बीएस सीरीज
मॉडल संख्या BS~
यह क्लच विशेष रूप से कन्वेयर के रिवर्स रोटेशन (कम गति के लिए) को रोकने के लिए डिज़ाइन किया गया है।
- -बीएस श्रृंखला में कैम और रोलर संरचना है।
- - धूल से बचाव के सम्पूर्ण उपाय धूल को बाहर रखते हैं।
- -एक समर्पित कैम के विकास और अपनाने के कारण उच्च विश्वसनीयता।
- - BS30 से BS135 तक के आकार पहले से ग्रीसयुक्त होते हैं और उन्हें स्नेहन की आवश्यकता नहीं होती।
- - एक कम गति वाला, निष्क्रिय प्रकार जिसे कन्वेयर, पंप आदि के अंतिम घूर्णन शाफ्ट से जोड़ा जा सकता है।
शाफ्ट व्यास रेंज मिमी
Φ30～Φ450
टॉर्क रेंज N・m
294～686000
एमजी-आर श्रृंखला
मॉडल संख्या MG□□R～
यह कन्वेयर के रिवर्स रोटेशन को रोकने के लिए एक क्लच है (मध्यम गति के लिए)।
- -एमजी श्रृंखला कैम क्लच, आसान रखरखाव के लिए एक तेल भंडार के साथ जुड़ा हुआ है।
- - मध्यम गति निष्क्रियता के लिए, एक reducer, आदि के मध्यवर्ती शाफ्ट से जोड़ा जा सकता है।
शाफ्ट व्यास रेंज मिमी
Φ19～Φ250
टॉर्क रेंज N・m
314～176000
बीआर और बीआर-पी श्रृंखला
मॉडल संख्या BR~ BR□□P~
उच्च गति घूर्णन के दौरान, कैम आंतरिक या बाहरी रेस के संपर्क में नहीं आता है, इसलिए लंबे जीवन की उम्मीद की जा सकती है।
- - यह एक उच्च गति वाला निष्क्रिय कैम क्लच है, जिसके लम्बे जीवन की उम्मीद की जा सकती है, क्योंकि उच्च गति पर घूमने के दौरान कैम आंतरिक या बाहरी रेस के संपर्क में नहीं आता है।
- - उच्च गति रोटेशन, कम गति जुड़ाव और रिवर्स रोकथाम के लिए।
- - बीआर प्रकार एक ऐसा प्रकार है जो सीधे मोटर शाफ्ट से जुड़ा होता है।
- - बीआर-पी प्रकार में एक अंतर्निर्मित बेयरिंग होती है, इसलिए इसका उपयोग ऐसे ही किया जा सकता है।
शाफ्ट व्यास रेंज मिमी
Φ20～Φ240
टॉर्क रेंज N・m
306～62034
एमए सीरीज
मॉडल संख्या MA~
एक ऐसे कैम का उपयोग किया जाता है जो प्रभाव भार को सहन कर सके।
- - इसमें ऐसे कैम का उपयोग किया गया है जिसमें उत्कृष्ट प्रभाव भार प्रतिरोध है, इसलिए यह प्रभाव भार का दृढ़ता से सामना कर सकता है।
- -यह श्रृंखला मुख्य रूप से पिचिंग मशीनों और टेनिस मशीनों की भुजाओं को कंपन से बचाने के लिए विकसित की गई थी।
- - स्नेहन रखरखाव की आवश्यकता नहीं है।
- सभी प्रकार के स्टॉक में हैं और तत्काल डिलीवरी के लिए तैयार हैं।
शाफ्ट व्यास रेंज मिमी
Φ20～Φ30
टॉर्क रेंज N・m
176～510
