प्लास्टिक मॉड्यूलर चेन WT1515F-W/WT1516F-W/WT1515T-FW/WT1516T-FW प्रकार
- チェーンピッチ
15mm - सीधा परिवहन के लिए
- बंद प्रकार
- खुले प्रकार का
- उड़ान का प्रकार
- फ्लैट बेल्ट को बदलने के लिए आदर्श प्लास्टिक मॉड्यूलर चेन की WT1510 श्रृंखला में अब एक उड़ान प्रकार शामिल है
- बक्से, बक्से, खुली वस्तुओं आदि का झुकाव वाला परिवहन संभव है।
विशेषताएँ
-
・उड़ान की ऊंचाई उपयोग के उद्देश्य के अनुसार चुनी जा सकती है
10 मिमी और 50 मिमी की उड़ान ऊंचाई उपलब्ध है, जिससे आप अपनी परिवहन स्थितियों के लिए सबसे उपयुक्त उड़ान ऊंचाई का चयन कर सकते हैं।
नोट) 10 मिमी और 50 मिमी के अलावा अन्य उड़ान ऊंचाइयां विशेष आदेश के रूप में उपलब्ध हैं।

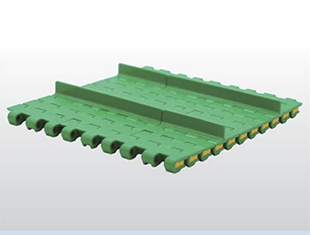

उड़ान ऊंचाई 10 मिमी

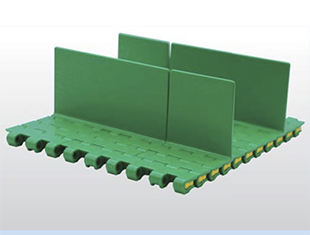

उड़ान ऊंचाई 50 मिमी
-
・0 मिमी और 25 मिमी इंडेंट में उपलब्ध
वापसी मार्ग रोलर्स के साथ श्रृंखला का समर्थन करने के लिए उपयोग किया जाता है।
परिवहन की स्थिति के आधार पर, 0 मिमी का इंडेंट भी इस्तेमाल किया जा सकता है।
टिप्पणी
1. 25 मिमी की इंडेंट चौड़ाई दोहरे इंडेंट को इंगित करती है।
2.25 मिमी के अलावा अन्य इंडेंट विशेष ऑर्डर के रूप में उपलब्ध हैं।इंडेंटेशन 0 मिमी

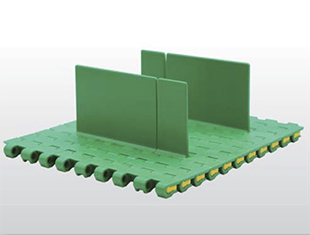

इंडेंटेशन 25 मिमी
-
-तैराव-निवारक टैब चेन को ऊपर तैरने से रोकता है।
WT1515T-FW और WT1516T-FW मॉडल चेन को ऊपर तैरने से रोकने के लिए तैराव-निवारक टैब उपयोग करते हैं।
तैराव-निवारक टैब
-
- स्लिट पिन के उपयोग से काटें और जोड़ें काम आसान हो जाता है।
50 मिमी और 100 मिमी चौड़ाई वाली चेन में "स्लिट पिन" का उपयोग किया जाता है जो प्लग और पिन को जोड़ती है।
जंजीरों को आसानी से काटें और जोड़ें जा सकता है, जिससे जंजीर की स्थापना और रखरखाव के लिए आवश्यक कार्य की मात्रा कम हो जाती है।
यह पारंपरिक मुख्य बॉडी पिन + प्लग प्रणाली का भी समर्थन करता है।
टिप्पणी
1. उच्च तापमान (HTW) और पराबैंगनी किरण (UVR) विनिर्देश स्लिट पिन विधि के अनुकूल नहीं हैं।

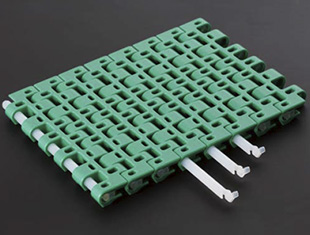

2. 150 मिमी या उससे अधिक चौड़ाई वाली चेन को पिन और प्लग से सुरक्षित किया जाएगा।स्लिट पिन विधि

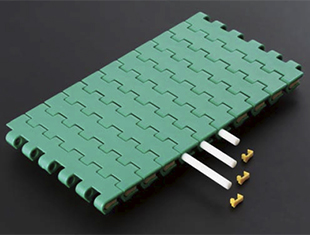

मुख्य बॉडी पिन + प्लग बन्धन विधि
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| मध्यम | △ | △ | △ | ○ | △ | ○ | ○ | △* | △ |
| छोटा | ○ | ● | △ | ● | ○ | ● | ● | △* | △ |

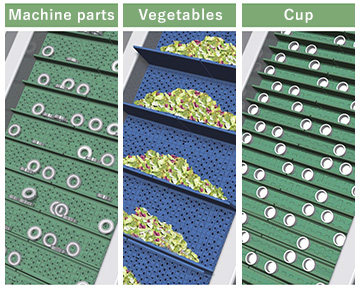

उपयोग
- ■मशीन के पुर्जों का परिवहन
- ■ सब्जी परिवहन
- ■पेय पदार्थ कंटेनर कैप्स को ले जाना
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 15 | |||
|---|---|---|---|---|
| उपयोग | सीधा परिवहन के लिए | |||
| चेन प्रकार | बंद प्रकार | खुले प्रकार का | ||
| उड़ान का प्रकार | ||||
| मुख्य बॉडी चेन विनिर्देश | - | |||
| पिन प्रकार | - | |||
| पिन सामग्री | - | |||
| पिन का आकार | - | |||
| शीर्ष प्लेट की मोटाई मिमी | - | |||
| पुशर सामग्री | - | |||
| अन्य सुविधाओं | - | इसमें तैराव-निवारक टैब शामिल है। | - | इसमें तैराव-निवारक टैब शामिल है। |
| नमूना | WT1515F-W | WT1515T-F-W | WT1516F-W | WT1516T-F-W |
|
 |
 |
 |
|
| चेन की चौड़ाई मिमी | 50～2300 | 100～2300 | 50～2300 | 100～2300 |
| संगठित इकाई | प्रत्येक 50 मिमी | |||
कैटलॉग और निर्देश पुस्तिका

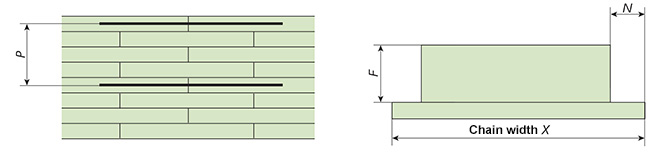

उड़ान आयाम
फ्लाइट्स को स्थापित करने के लिए, निम्नलिखित आयाम निर्धारित करें:
- उड़ान स्थापना अंतराल P (15 मिमी से स्थापना संभव)
- उड़ान ऊंचाई F (10 मिमी या 50 मिमी में से चुनें)
- - इंडेंट एन (वापसी मार्ग पर रोलर्स के साथ चेन को सपोर्ट करने के लिए आवश्यक। 25 मिमी)
- *0 मिमी के इंडेंट के साथ, चेन को वापसी मार्ग पर रोलर्स द्वारा समर्थित नहीं किया जा सकता है।
