सामान्य प्रयोजन, भारी-भरकम बड़े आकार की कन्वेयर चेन एटीए विनिर्देश

製品写真
  • उच्च स्तरीय AT श्रृंखला (एडवांस्ड मॉडल)
  • AT श्रृंखला की तुलना में, बुश और रोलर के बीच घिसाव प्रतिरोध दोगुना हो जाता है, पिन और बुश के बीच घिसाव प्रतिरोध 1.5 गुना अधिक हो जाता है, और अधिकतम अनुमेय भार 1.2 गुना अधिक हो जाता है।
  • केवल RF08 से RF36 आकार R रोलर और F रोलर के साथ संगत।
  • परिवेश का तापमान: -20°C* से 200°C
  • *-20°C से नीचे उपयोग के संबंध में कृपया हमसे संपर्क करें।

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

バナー画像

कैटलॉग और निर्देश पुस्तिका

विशेषताएँ

ATA श्रृंखला AT श्रृंखला तुलना में बेहतर घिसाव प्रतिरोध और अधिकतम अनुमेय भार है।

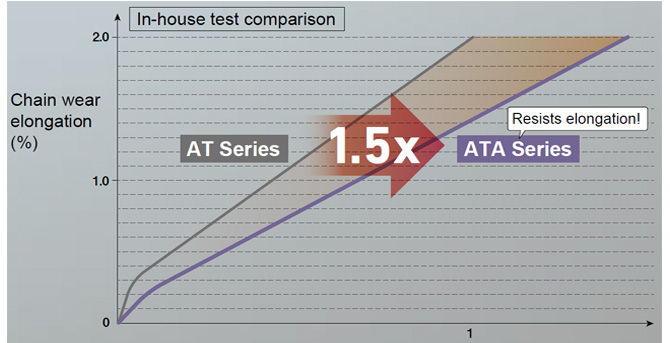

  • - पिन और बुशिंग के बीच घिसाव प्रतिरोध 1.5 गुना अधिक है

    ピン～ブシュ間の耐摩耗性能1.5倍

  • - बुशिंग और रोलर के बीच घिसाव प्रतिरोध दोगुना हो गया

    ブシュ～ローラ間の耐摩耗性能2倍

  • ・ अधिकतम अनुमेय भार 1.2 गुना

* अधिकतम अनुमेय भार थकान सीमा, स्वीकार्य सतह दबाव आदि के आधार पर निर्धारित मूल्य है।

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF08 R --- RF08125R-ATA RF08150R-ATA --- --- --- --- --- 44.5 27
F --- RF08125F-ATA RF08150F-ATA --- --- --- --- --- 44.5
RF10 R RF10100R-ATA RF10125R-ATA RF10150R-ATA --- --- --- --- --- 50.8 30
F --- RF10125F-ATA RF10150F-ATA --- --- --- --- --- 50.8
RF12 R --- --- --- RF12200R-ATA RF12250R-ATA --- --- --- 65 37.1
F --- --- --- RF12200F-ATA RF12250F-ATA --- --- --- 65
RF17 R --- --- --- RF17200R-ATA RF17250R-ATA RF17300R-ATA --- --- 80 51.4
F --- --- --- RF17200F-ATA RF17250F-ATA RF17300F-ATA --- --- 80
RF26 R --- --- --- --- RF26250R-ATA RF26300R-ATA RF26450R-ATA --- 100 57.2
F --- --- --- --- RF26250F-ATA RF26300F-ATA RF26450F-ATA --- 100
RF36 R --- --- --- --- --- RF36300R-ATA RF36450R-ATA RF36600R-ATA 125 66.7
F --- --- --- --- --- RF36300F-ATA RF36450F-ATA RF36600F-ATA 125
*हम ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी तैयार कर सकते हैं। कृपया हमसे संपर्क करें। पृष्ठ के शीर्ष पर लौटें
