शॉक रिले 150 सीरीज़
- यह शॉक रिले का सबसे अधिक बिकने वाला मॉडल है।
- यह एनालॉग मीटर के साथ आता है और एक अलग सीटी के साथ स्व-होल्डिंग प्रकार का है।
मानक मॉडल
| मॉडल संख्या | TSB151 | TSB152 | |
|---|---|---|---|
| सड़क का प्रवाह (वर्तमान सेटिंग रेंज) |
मोटर रेटेड धारा का 30% से 130% | ||
| लागू मोटर क्षमता | 200V वर्ग | 0.2～3.7kW | 5.5～90kW |
| 400V वर्ग | |||
विशेषताएँ
- ・वर्तमान मान को एनालॉग मीटर का उपयोग करके जांचा जा सकता है।
- अलग सीटी के साथ स्व-धारण प्रकार।
- ・प्रारंभ समय में परिवर्तन जैसे विशेष अनुरोध संभव हैं। कृपया विवरण के लिए हमसे संपर्क करें।
कैटलॉग और निर्देश पुस्तिका

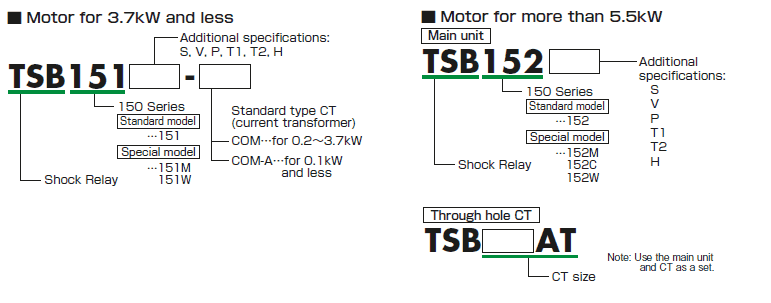

उत्पाद मॉडल संख्या सूची
अतिरिक्त विनिर्देशों की सूची
| प्रतीक | विनिर्देश नाम |
|---|---|
| S | उपोष्णकटिबंधीय विनिर्देश |
| V | बिजली आपूर्ति वोल्टेज परिवर्तन को नियंत्रित करें |
| P | पैनल माउंटिंग |
| T1 | प्रारंभ समय परिवर्तन |
| T2 | शॉक समय परिवर्तन |
| H | स्वतः रीसेट |
| 3.7kW या उससे कम क्षमता वाली मोटरों के लिए | सामान्य प्रकार के CT TSB151 के लिए | 5.5kW या उससे अधिक की मोटरों के लिए | TSB152 के लिए पेनेट्रेटिंग CT |
|---|---|---|---|
| TSB151-COM | TSB-COM | TSB152 | TSB100AT |
| TSB151-COM-A | TSB-COM-A | TSB152C | TSB120AT |
| TSB151H-COM | TSB152H | TSB150AT | |
| TSB151M-COM | TSB152M | TSB200AT | |
| TSB151S-COM | TSB152S | TSB250AT | |
| TSB151W-COM | TSB152W | TSB300AT |
