बड़े कन्वेयर स्प्रोकेट स्मार्ट रिप्लेस करने योग्य श्रृंखला
- स्मार्ट रिप्लेस करने योग्य सीरीज़ एक ऐसा स्प्रोकेट है जिसमें बड़े आकार की कन्वेयर चेन के लिए दांतों को बदलने योग्य संरचना होती है।
- चूंकि शाफ्ट को हटाए बिना केवल दांत वाले हिस्से को ही बदला जा सकता है, इसलिए प्रतिस्थापन कार्य का बोझ कम हो जाता है।
- उच्च ऊंचाई पर स्थापित उपकरणों या कई पैनलों का उपयोग करने वाले उपकरणों जैसी स्थितियों में भी कुशल रखरखाव संभव है, जहां पहले प्रतिस्थापन में काफी समय लगता था।
- हम विभिन्न अनुप्रयोगों के अनुरूप कई प्रकार के उत्पाद पेश करते हैं।
विशेषताएँ
तीन "स्मार्ट"
- *दांतों को शाफ्ट से निकाले बिना ही प्रतिस्थापित किया जा सकता है।
- * सूचक पिन आपको सूचित करता है कि इसे बदलने का समय आ गया है
- *विभिन्न प्रकार के उपयोग परिवेशों के लिए तीन प्रकार उपलब्ध हैं
| प्रकार | स्प्लिट टाइप | रिंग प्रतिस्थापन दांत प्रकार | ब्लॉक प्रतिस्थापन दांत प्रकार |
|---|---|---|---|
 |
 |
 |
|
| विशेषताएँ |
स्प्रोकेट (दांत वाला भाग और हब वाला भाग) को दो भागों में विभाजित करें
|
अंगूठी के आकार के प्रतिस्थापन दांत
|
घिसाव-प्रतिरोधी ब्लॉक के आकार के दांत
|
सूचक पिन (प्रतिस्थापन अधिसूचना चिह्न)
आप एक नज़र में यह निर्धारित कर सकते हैं कि स्प्रोकेट को बदलने का समय कब है।
पारंपरिक निरीक्षण
घिसे हुए क्षेत्र और टूथ गेज के बीच के अंतर का निर्धारण करें
सूचक पिन निरीक्षण
दांत घिस जाएंगे और जब वे निशान तक पहुंच जाएंगे तो उनकी उपयोगी आयु सीमा हो जाएगी।
दांतों को जोड़ने के लिए चयन योग्य विधियाँ
रिंग-टाइप और ब्लॉक-टाइप रिप्लेसेबल टीथ के लिए, आप टीथ पर लगे बोल्ट और नट के लिए स्पॉट वेल्डिंग या HARDLOCK Nut फास्टनिंग विधियों में से किसी एक को चुन सकते हैं।
स्पॉट वेल्डिंग इंस्टॉलेशन
HARDLOCK नट इंस्टॉलेशन
HARDLOCK HARDLOCK Industry का एक पंजीकृत ट्रेडमार्क है।
HARDLOCK Nut माउंटिंग विनिर्देश की विशेषताएं
HARDLOCK Nut माउंटिंग विनिर्देश के लिए वेल्डिंग की आवश्यकता नहीं होती है और यह एक सुरक्षित स्थापना विधि है जिसमें आग का उपयोग शामिल नहीं होता है।
यह नट बदलने के लिए डिज़ाइन किया गया है, जो उच्च कंपन प्रतिरोध प्रदान करता है और बदलने की प्रक्रिया को सरल बनाता है।
इसके कंपन-रोधी होने का कारण निम्नलिखित ढीलापन-रोधी सिद्धांत है।

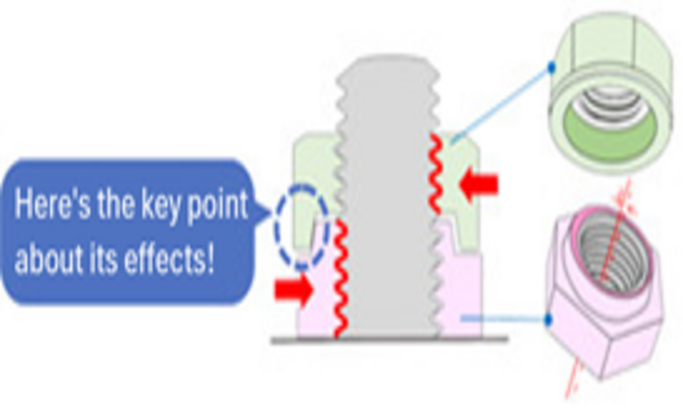

ढीला होने से रोकने का सिद्धांत
इसमें दो प्रकार के नट होते हैं, एक उभरा हुआ और दूसरा अवतल आकार का। सबसे पहले, कसने वाले नट के रूप में कार्य करने वाले, कील के आकार के, विलक्षण रूप से मशीनीकृत उत्तल नट को कसा जाता है, और फिर पूरी तरह से गोल अवतल नट, जो लॉकिंग नट के रूप में कार्य करता है, को इसके ऊपर रखा जाता है और कसा जाता है।
इससे एक ऐसी स्थिति उत्पन्न होती है जहां उत्तल नट का पूरा थ्रेडेड भाग बोल्ट के विरुद्ध दब जाता है, जबकि अवतल नट का पूरा थ्रेडेड भाग विपरीत दिशा में बोल्ट के थ्रेड के विरुद्ध दब जाता है।
[HARDLOCK Industry कंपनी लिमिटेड की वेबसाइट से उद्धृत]
* HARDLOCK Nut माउंटिंग विनिर्देश में HARDLOCK Industry के HARDLOCK Nut उपयोग किया जाता है।
※टिप्पणी

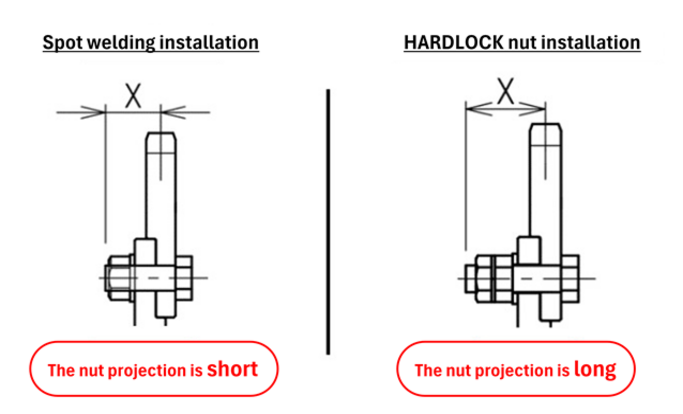

स्पॉट वेल्डिंग और HARDLOCK Nut इंस्टॉलेशन के बीच नट के उभार की मात्रा भिन्न होती है।
कृपया सुनिश्चित करें कि यह उपकरण, जंजीरों, बाल्टियों, एप्रन आदि में बाधा न डाले।
टिप्पणी)
कृपया X आयाम के लिए आयाम तालिका देखें।
GA4 अटैचमेंट वाली चेन का उपयोग करते समय, यदि GA4 अटैचमेंट उस तरफ स्थित है जहां HARDLOCK Nut लगा हुआ है, तो अवरोध उत्पन्न होगा।
कृपया सुनिश्चित करें कि GA4 अटैचमेंट और HARDLOCK Nut माउंटिंग साइड एक ही न हों।
आप HARDLOCK Nut लगाने की जगह भी निर्दिष्ट कर सकते हैं; अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
स्मार्ट रिप्लेस करने योग्य सीरीज़ का उपयोग करके समाधान केस स्टडी
यहां कुछ उदाहरण दिए गए हैं कि स्मार्ट रिप्लेस करने योग्य श्रृंखला का उपयोग समस्याओं को हल करने के लिए कैसे किया गया है।
केस स्टडी 1 | कार्यभार और लागत में महत्वपूर्ण कमी
इस डिजाइन के कारण स्प्रोकेट शाफ्ट को हटाए बिना केवल घिसे हुए दांतों को ही बदला जा सकता है।
हमने श्रम घंटों, उपकरण की अनुपलब्धता और लागत में कमी हासिल की।
केस स्टडी 2 | जीवनकाल बढ़ाना और रखरखाव दक्षता में सुधार करना
विशेष आकार के रिंग रिप्लेसमेंट दांतों को अपनाने से स्थायित्व में सुधार होता है।
यह इस बात का एक उदाहरण है कि प्रतिस्थापन की आवृत्ति को कम करने से रखरखाव कार्य में दक्षता में वृद्धि कैसे हुई।

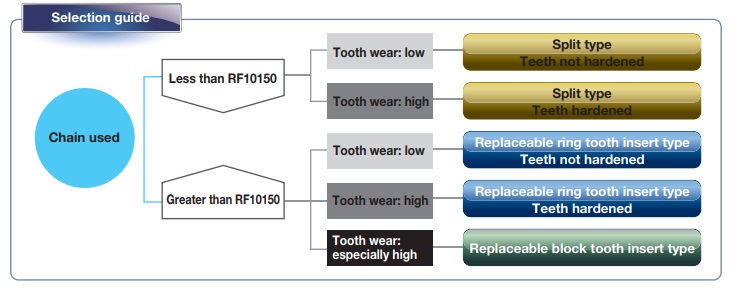

कृपया अपनी उपयोग की परिस्थितियों के आधार पर उपयुक्त प्रकार का चयन करने के लिए निम्नलिखित दिशानिर्देशों का संदर्भ लें।
कैटलॉग और निर्देश पुस्तिका
- カタログデータ(日本語) (大形コンベヤチェーン＆スプロケット)
- カタログデータ(日本語) (スマート取替シリーズ)
- ई-बुक कैटलॉग (अंग्रेज़ी) (बड़े आकार की कन्वेयर चेन और स्प्रोकेट)
- ई-बुक कैटलॉग (अंग्रेज़ी) (स्मार्ट रिप्लेस करने योग्य सीरीज़)
- 取扱説明書(日本語) (リング替歯タイプ)
- 取扱説明書(日本語) (リング替歯タイプ・ハードロックナット取付仕様)
- 取扱説明書(日本語) (ブロック替歯タイプ)
- 取扱説明書(日本語) (ブロック替歯タイプ・ハードロックナット取付仕様)
- 取扱説明書(日本語) (分割タイプ)
मॉडल संख्या प्रदर्शन उदाहरण
स्प्लिट टाइप
| RF10150 | S | 10T | - | BW | Q | - | S | TS | - | E |
| ｜ संगत चेन मॉडल संख्या |
｜ ｜ |
｜ ｜ |
| हब प्रारूप बीडब्ल्यू: वेल्डेड हब चेतावनी: वेल्डेड हब |
｜ दाँत की नोक सख्त करने का उपचार N: दाँत की नोक सख्त नहीं होती प्रश्न: दाँत की नोक सख्त करने का उपचार |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
｜ सूचक पिन |
|||
| रोलर प्रकार | दांतों की संख्या | ｜ स्प्लिट टाइप |
||||||||
| स्मार्ट रिप्लेस करने योग्य सीरीज़ | ||||||||||
रिंग प्रतिस्थापन दांत प्रकार
| RF26300 | S | 10T | - | BW1 | Q | - | S | RK | - | E |
| ｜ संगत चेन मॉडल संख्या |
｜ ｜ |
｜ ｜ |
| हब प्रारूप बीडब्ल्यू1: वेल्डेड हब सीडब्ल्यू1: वेल्डेड हब |
｜ दाँत की नोक सख्त करने का उपचार N: दाँत की नोक सख्त नहीं होती प्रश्न: दाँत की नोक सख्त करने का उपचार |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
｜ सूचक पिन |
|||
| रोलर प्रकार | दांतों की संख्या | | रिंग-प्रकार के प्रतिस्थापनीय दांत आरके: स्पॉट वेल्डिंग आरएन: HARDLOCK Nut |
||||||||
| स्मार्ट रिप्लेस करने योग्य सीरीज़ | ||||||||||
| * प्रतिस्थापन दांत मॉडल संख्या (केवल प्रतिस्थापन के लिए) | ||||||||||
| RF26300 | S | 10T | - | RE | Q | - | S | RK | - | E |
| ｜ प्रतिस्थापन |
| आरके: स्पॉट वेल्डिंग आरएन: HARDLOCK Nut |
|||||||||
| (एक सेट में एक स्प्रोकेट के लिए प्रतिस्थापन दांत, एक बोल्ट, वॉशर और नट शामिल हैं।) (नोट) विनिर्देशों को निर्धारित करने के लिए प्रारंभिक रूप से वितरित उत्पाद का ड्राइंग नंबर आवश्यक है। कृपया ऑर्डर देते समय ड्राइंग नंबर प्रदान करें। |
||||||||||
ब्लॉक प्रतिस्थापन दांत प्रकार
| RF12200 | S | 10T | - | BW1 | Q | - | S | BK | - | E |
| ｜ संगत चेन मॉडल संख्या |
｜ ｜ |
｜ ｜ |
| हब प्रारूप बीडब्ल्यू1: वेल्डेड हब सीडब्ल्यू1: वेल्डेड हब |
｜ दाँत की नोक सख्त करने का उपचार N: दाँत की नोक सख्त नहीं होती प्रश्न: दाँत की नोक सख्त करने का उपचार |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
｜ सूचक पिन |
|||
| रोलर प्रकार | दांतों की संख्या | | ब्लॉक प्रतिस्थापन दांत प्रकार बीके: स्पॉट वेल्डिंग बीएन: HARDLOCK Nut |
||||||||
| स्मार्ट रिप्लेस करने योग्य सीरीज़ | ||||||||||
| * प्रतिस्थापन दांत मॉडल संख्या (केवल प्रतिस्थापन के लिए) | ||||||||||
| RF12200 | S | 10T | - | RE | Q | - | S | BK | - | E |
| ｜ प्रतिस्थापन |
| बीके: स्पॉट वेल्डिंग बीएन: HARDLOCK Nut |
|||||||||
| (एक सेट में एक स्प्रोकेट के लिए प्रतिस्थापन दांत, बोल्ट, नट और विशेष चिपकाने वाला पदार्थ शामिल है।) (नोट) विनिर्देशों को निर्दिष्ट करने के लिए प्रारंभिक डिलीवरी का ड्राइंग नंबर आवश्यक है। कृपया अपना ऑर्डर देते समय हमें ड्राइंग नंबर बताएँ। हम माउंटिंग बेस पर दांतों की संख्या से भिन्न मात्रा में प्रतिस्थापन दांतों का निर्माण करने में असमर्थ हैं। |
||||||||||
उत्पादों की सूची
- [उत्पाद संबंधी सावधानियां]
- • हम नीचे दी गई तालिका में सूचीबद्ध स्प्रोकेट के अलावा अन्य प्रकार के दांतों की संख्या, हब व्यास आदि वाले स्प्रोकेट भी बना सकते हैं, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
कृपया सुनिश्चित करें कि दांतों के बाहरी व्यास और बाल्टी, एप्रन आदि के बीच कोई अवरोध न हो।
प्रत्येक प्रतिस्थापन दांत के जोड़ों के बीच एक अंतराल होता है।
• तालिका में मॉडल संख्याओं के वर्ग यह दर्शाते हैं कि दांतों के सिरे कठोर किए गए हैं या नहीं (Q/N) और माउंटिंग का प्रकार क्या है। तालिका में मॉडल संख्याओं के वर्ग दांतों की संख्या दर्शाते हैं।
तालिका में, "-" उस किस्म को दर्शाता है जो समर्थित नहीं है।
• तालिका में दर्शाया गया अनुमानित द्रव्यमान रोलर प्रकार S के लिए है। कृपया अन्य रोलर प्रकारों के द्रव्यमान के बारे में जानकारी प्राप्त करें।
स्थापना और हटाने की प्रक्रियाओं के लिए कृपया निर्देश पुस्तिका देखें।
स्प्लिट टाइप
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| आकार | चेन पिच | दाँत की चौड़ाई | रोलर प्रकार |
हब प्रकार | BW | CW |
|---|---|---|---|---|---|---|
| नमूना |  |
 |
||||
| RF03075 | 75 | 12 | R | मूल मॉडल संख्या | RF03075R■T-BW□-STS-E | RF03075R■T-CW□-STS-E |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF03100 | 100 | 12 | मूल मॉडल संख्या | RF03100R■T-BW□-STS-E | RF03100R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF05100 | 100 | 18 | मूल मॉडल संख्या | RF05100R■T-BW□-STS-E | RF05100R■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF05125 | 125 | 18 | मूल मॉडल संख्या | RF05125R■T-BW□-STS-E | RF05125R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF05150 | 150 | 18 | मूल मॉडल संख्या | RF05150R■T-BW□-STS-E | RF05150R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF10100 | 100 | 22 | मूल मॉडल संख्या | RF10100R■T-BW□-STS-E | RF10100R■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF10125 | 125 | 22 | मूल मॉडल संख्या | RF10125R■T-BW□-STS-E | RF10125R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF10150 | 150 | 22 | मूल मॉडल संख्या | RF10150R■T-BW□-STS-E | RF10150R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF214 | 101.6 | 24 | मूल मॉडल संख्या | RF214R■T-BW□-STS-E | RF214R■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF430 | 101.6 | 18 | मूल मॉडल संख्या | RF430R■T-BW□-STS-E | RF430R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF450 | 101.6 | 22 | मूल मॉडल संख्या | RF450R■T-BW□-STS-E | RF450R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF650 | 152.4 | 22 | मूल मॉडल संख्या | RF650R■T-BW□-STS-E | RF650R■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF03075 | 75 | 9 | F | मूल मॉडल संख्या | RF03075F■T-BW□-STS-E | RF03075F■T-CW□-STS-E |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF03100 | 100 | 9 | मूल मॉडल संख्या | RF03100F■T-BW□-STS-E | RF03100F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF05100 | 100 | 12 | मूल मॉडल संख्या | RF05100F■T-BW□-STS-E | RF05100F■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF05125 | 125 | 12 | मूल मॉडल संख्या | RF05125F■T-BW□-STS-E | RF05125F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF05150 | 150 | 12 | मूल मॉडल संख्या | RF05150F■T-BW□-STS-E | RF05150F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF10100 | 100 | 15 | मूल मॉडल संख्या | RF10100F■T-BW□-STS-E | RF10100F■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF10125 | 125 | 15 | मूल मॉडल संख्या | RF10125F■T-BW□-STS-E | RF10125F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF10150 | 150 | 15 | मूल मॉडल संख्या | RF10150F■T-BW□-STS-E | RF10150F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF450 | 101.6 | 15 | मूल मॉडल संख्या | RF450F■T-BW□-STS-E | RF450F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF650 | 152.4 | 18 | मूल मॉडल संख्या | RF650F■T-BW□-STS-E | RF650F■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF03075 | 75 | 12 | S | मूल मॉडल संख्या | RF03075S■T-BW□-STS-E | RF03075S■T-CW□-STS-E |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF03100 | 100 | 12 | मूल मॉडल संख्या | RF03100S■T-BW□-STS-E | RF03100S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF05075 | 75 | 18 | मूल मॉडल संख्या | RF05075S■T-BW□-STS-E | RF05075S■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF05100 | 100 | 18 | मूल मॉडल संख्या | RF05100S■T-BW□-STS-E | RF05100S■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF05125 | 125 | 18 | मूल मॉडल संख्या | RF05125S■T-BW□-STS-E | RF05125S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF05150 | 150 | 18 | मूल मॉडल संख्या | RF05150S■T-BW□-STS-E | RF05150S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF10100 | 100 | 22 | मूल मॉडल संख्या | RF10100S■T-BW□-STS-E | RF10100S■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF10125 | 125 | 22 | मूल मॉडल संख्या | RF10125S■T-BW□-STS-E | RF10125S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF10150 | 150 | 22 | मूल मॉडल संख्या | RF10150S■T-BW□-STS-E | RF10150S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF205 | 78.11 | 28 | मूल मॉडल संख्या | RF205S■T-BW□-STS-E | RF205S■T-CW□-STS-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF214 | 101.6 | 24 | मूल मॉडल संख्या | RF214S■T-BW□-STS-E | RF214S■T-CW□-STS-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF430 | 101.6 | 18 | मूल मॉडल संख्या | RF430S■T-BW□-STS-E | RF430S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF450 | 101.6 | 22 | मूल मॉडल संख्या | RF450S■T-BW□-STS-E | RF450S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 | ||||
| RF650 | 152.4 | 22 | मूल मॉडल संख्या | RF650S■T-BW□-STS-E | RF650S■T-CW□-STS-E | |
| दांतों की संख्या | 6/8/10/12 | 6/8/10/12 |
रिंग प्रतिस्थापन दांत प्रकार
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| आकार | चेन पिच | दाँत की चौड़ाई | रोलर प्रकार |
हब प्रकार | BW1 | CW1 |
|---|---|---|---|---|---|---|
| नमूना |  |
 |
||||
| RF10150 | 150 | 22 | R | मूल मॉडल संख्या | RF10150R■T-BW1□-SR□-E | RF10150R■T-CW1□-SR□-E |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF12200 | 200 | 28 | मूल मॉडल संख्या | RF12200R■T-BW1□-SR□-E | RF12200R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF12250 | 250 | 28 | मूल मॉडल संख्या | RF12250R■T-BW1□-SR□-E | RF12250R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF17200 | 200 | 40 | मूल मॉडल संख्या | RF17200R■T-BW1□-SR□-E | RF17200R■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF17250 | 250 | 40 | मूल मॉडल संख्या | RF17250R■T-BW1□-SR□-E | RF17250R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF17300 | 300 | 40 | मूल मॉडल संख्या | RF17300R■T-BW1□-SR□-E | RF17300R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF26250 | 250 | 45 | मूल मॉडल संख्या | RF26250R■T-BW1□-SR□-E | RF26250R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF26300 | 300 | 45 | मूल मॉडल संख्या | RF26300R■T-BW1□-SR□-E | RF26300R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF36300 | 300 | 55 | मूल मॉडल संख्या | RF36300R■T-BW1□-SR□-E | RF36300R■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF6205 | 152.4 | 28 | मूल मॉडल संख्या | RF6205R■T-BW1□-SR□-E | RF6205R■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF10150 | 150 | 15 | F | मूल मॉडल संख्या | RF10150F■T-BW1□-SR□-E | RF10150F■T-CW1□-SR□-E |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF12200 | 200 | 18 | मूल मॉडल संख्या | RF12200F■T-BW1□-SR□-E | RF12200F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF12250 | 250 | 18 | मूल मॉडल संख्या | RF12250F■T-BW1□-SR□-E | RF12250F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF17200 | 200 | 28 | मूल मॉडल संख्या | RF17200F■T-BW1□-SR□-E | RF17200F■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF17250 | 250 | 28 | मूल मॉडल संख्या | RF17250F■T-BW1□-SR□-E | RF17250F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF17300 | 300 | 28 | मूल मॉडल संख्या | RF17300F■T-BW1□-SR□-E | RF17300F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF26250 | 250 | 30 | मूल मॉडल संख्या | RF26250F■T-BW1□-SR□-E | RF26250F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF26300 | 300 | 30 | मूल मॉडल संख्या | RF26300F■T-BW1□-SR□-E | RF26300F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF36300 | 300 | 33.7 | मूल मॉडल संख्या | RF36300F■T-BW1□-SR□-E | RF36300F■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF6205 | 152.4 | 18 | मूल मॉडल संख्या | RF6205F■T-BW1□-SR□-E | RF6205F■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF10150 | 150 | 22 | S | मूल मॉडल संख्या | RF10150S■T-BW1□-SR□-E | RF10150S■T-CW1□-SR□-E |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF12200 | 200 | 28 | मूल मॉडल संख्या | RF12200S■T-BW1□-SR□-E | RF12200S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF12250 | 250 | 28 | मूल मॉडल संख्या | RF12250S■T-BW1□-SR□-E | RF12250S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF17200 | 200 | 40 | मूल मॉडल संख्या | RF17200S■T-BW1□-SR□-E | RF17200S■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF17250 | 250 | 40 | मूल मॉडल संख्या | RF17250S■T-BW1□-SR□-E | RF17250S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF17300 | 300 | 40 | मूल मॉडल संख्या | RF17300S■T-BW1□-SR□-E | RF17300S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF26200 | 200 | 45 | मूल मॉडल संख्या | RF26200S■T-BW1□-SR□-E | RF26200S■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF26250 | 250 | 45 | मूल मॉडल संख्या | RF26250S■T-BW1□-SR□-E | RF26250S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF26300 | 300 | 45 | मूल मॉडल संख्या | RF26300S■T-BW1□-SR□-E | RF26300S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF36250 | 250 | 55 | मूल मॉडल संख्या | RF36250S■T-BW1□-SR□-E | RF36250S■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF36300 | 300 | 55 | मूल मॉडल संख्या | RF36300S■T-BW1□-SR□-E | RF36300S■T-CW1□-SR□-E | |
| दांतों की संख्या | 8/10/12 | 8/10/12 | ||||
| RF6205 | 152.4 | 28 | मूल मॉडल संख्या | RF6205S■T-BW1□-SR□-E | RF6205S■T-CW1□-SR□-E | |
| दांतों की संख्या | 10/12 | 10/12 |
ब्लॉक प्रतिस्थापन दांत प्रकार
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| आकार | चेन पिच | दाँत की चौड़ाई | रोलर प्रकार |
हब प्रकार | BW1 | CW1 |
|---|---|---|---|---|---|---|
| नमूना | |
|
||||
| RF10150 | 150 | 22 | S | मूल मॉडल संख्या | RF10150S■T-BW1Q-SB□-E | RF10150S■T-CW1Q-SB□-E |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF12200 | 200 | 28 | मूल मॉडल संख्या | RF12200S■T-BW1Q-SB□-E | RF12200S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF17200 | 200 | 40 | मूल मॉडल संख्या | RF17200S■T-BW1Q-SB□-E | RF12250S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF17250 | 250 | 40 | मूल मॉडल संख्या | RF17250S■T-BW1Q-SB□-E | RF17200S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF26200 | 200 | 45 | मूल मॉडल संख्या | RF26200S■T-BW1Q-SB□-E | RF17250S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF26250 | 250 | 45 | मूल मॉडल संख्या | RF26250S■T-BW1Q-SB□-E | RF17300S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF26300 | 300 | 45 | मूल मॉडल संख्या | RF26300S■T-BW1Q-SB□-E | RF26250S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 | ||||
| RF6205 | 152.4 | 28 | मूल मॉडल संख्या | RF6205S■T-BW1Q-SB□-E | RF26300S■T-CW1Q-SB□-E | |
| दांतों की संख्या | 10/12 | 10/12 |
