लिनी-पावर जैक JWM (ट्रेपेज़ॉइडल स्क्रू प्रकार)
- जेडब्ल्यूएम (ट्रेपेज़ॉइडल स्क्रू टाइप) एक सामान्य प्रयोजन, कम शोर वाला स्क्रू जैक है।
- इसके मुख्य घटक एक संकेन्द्रित समलम्बाकार स्क्रू और एक उच्च परिशुद्धता वाला वर्म गियर हैं।
- सरल, सुगठित संरचना और किफायती। भार धारण क्षमता अपेक्षित है। (स्व-लॉकिंग)
- बाएं हाथ और स्टेनलेस स्टील स्क्रू विनिर्देश भी उपलब्ध हैं।
विशेषताएँ
-
किफ़ायती
इसकी सरल और कॉम्पैक्ट संरचना इसे किफायती बनाती है।
-
-कम शोर
इसमें स्लाइडिंग संपर्क के साथ समलम्बाकार स्क्रू का उपयोग किया गया है, जो इसे ऐसे अनुप्रयोगों के लिए आदर्श बनाता है जहां शोर एक समस्या है।
-
・लोड प्रतिधारण
समलम्बाकार स्क्रू को स्व-लॉकिंग गुणों के लिए गणना की जाती है, और यह अपेक्षा की जा सकती है कि वे भार को बनाए रखेंगे।
*कंपन, झटके आदि के कारण स्व-लॉकिंग तंत्र अप्रभावी हो सकता है। ऐसे मामलों में, ब्रेक डिवाइस की आवश्यकता होती है।
-
- समलम्बाकार पेंच प्रकार, स्टेनलेस स्टील पेंच विनिर्देशों
दो मॉडल JWM025 और JWM050 के लिए, ऑस्टेनिटिक स्टेनलेस स्टील स्क्रू शाफ्ट अब उपलब्ध हैं।
उन उपकरणों के लिए आदर्श जिनमें स्क्रू शाफ्ट, जल द्वार और विभिन्न गेट खोलने और बंद करने वाले उपकरणों, पर्यावरण उपकरण, कागज निर्माण मशीनों आदि पर जंग की रोकथाम की आवश्यकता होती है।
-
- समलम्बाकार पेंच प्रकार, बाएँ हाथ के पेंच विनिर्देश
इनपुट घूर्णन दिशा समान होती है, लेकिन स्क्रू दाएँ हाथ के स्क्रू के विनिर्देश के विपरीत दिशा में घूमता है। एक मोटर द्वारा संचालित कई जैक का उपयोग करते समय, या जैक की स्थापना के कारण इनपुट घूर्णन दिशा समान नहीं होती है।
हालाँकि, यदि बाएं हाथ का धागा विनिर्देश हो तो इसे आसानी से हल किया जा सकता है।बाएं हाथ के धागे के विनिर्देशों के विवरण के लिए यहां क्लिक करें

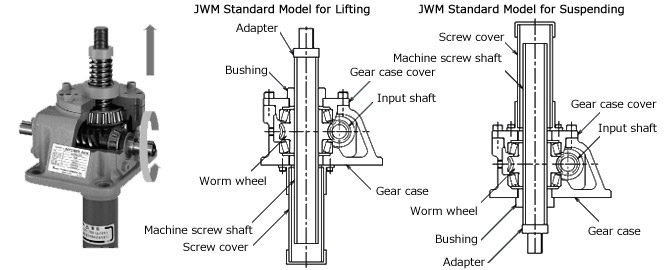

मूल विनिर्देश संरचना

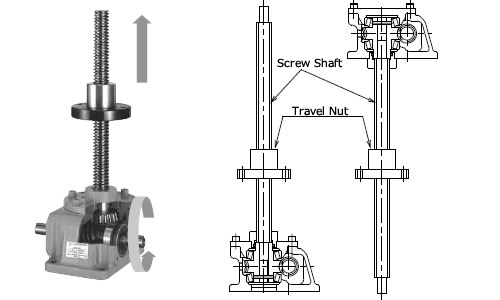

यात्रा नट संरचना
मानक मॉडल सूची
・मूल क्षमता
| फ़्रेम नं. | मूल क्षमता kN {tf} | कृमि न्यूनीकरण अनुपात | |
|---|---|---|---|
| H | L | ||
| 002 | 1.96 {0.2} | 5 | 20 |
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
·आघात
| फ़्रेम नं. | 2 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | - | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○: मानक उत्पाद, △: ऑर्डर पर निर्मित, - ब्रांड उपयोग की शर्तों के अनुसार निर्मित होते हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
- फ्रेम संख्या JWM300 और उससे ऊपर के लिए ट्रैवलिंग नट विनिर्देशों का निर्माण केस-दर-केस आधार पर किया जाएगा।
- *JWM750 और 1000 प्रकार के निर्माण के समय उपयोग की शर्तों की पुष्टि की जानी चाहिए।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| JW | M | 050 | U | S | H | 10 | U |
| ｜ श्रृंखला का नाम लिनी-पावर जैकर |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ मूल क्षमता 002: 1.96kN{0.2tf} 005: 4.90kN{0.5tf} 010: 9.80kN{1tf} 025: 24.5kN{2.5tf} 050: 49.0kN{5tf} 100: 98.0kN{10tf} 150: 147kN{15tf} 200: 196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ वर्म अवनमन अनुपात L, H वास्तविक अवनमन अनुपात के लिए कृपया विस्तृत जानकारी देखें। |
｜ नामित स्ट्रोक 1: 100 मिमी 2: 200 मिमी 3: 300 मिमी 4: 400 मिमी 5: 500 मिमी 6: 600 मिमी 8: 800 मिमी 10: 1000 मिमी 12: 1200 मिमी 15: 1500 मिमी 20: 2000 मिमी |
｜ फ्लैंज माउंटिंग दिशा *यह संकेतन केवल यात्रा नट विनिर्देशों के लिए आवश्यक है। |
| स्क्रू विनिर्देश एस: मूल रूप एम: एंटी-रोटेशन विनिर्देश R: ट्रैवलिंग नट विनिर्देश |
|||||||
| स्क्रू प्रकार M: समलम्बाकार पेंच |
माउंटिंग आकार U: पुश अप के लिए D: फांसी के लिए |
||||||
■ त्सुबाकी मॉडल नंबर नेविगेशन
स्क्रू प्रकार
एम: समलम्बाकार पेंच प्रकार।
बी: बॉल स्क्रू प्रकार.
एच: उच्च लीड बॉल स्क्रू प्रकार।
मूल क्षमता
यह वह मूल क्षमता है जिसे जैक बॉडी संभाल सकती है।
माउंटिंग आकार
यू: इस प्रकार में मुख्य बॉडी माउंटिंग बेस के विपरीत दिशा में एक स्क्रू शाफ्ट होता है।
डी: इस प्रकार में मुख्य बॉडी माउंटिंग बेस की ओर से निकला हुआ एक स्क्रू शाफ्ट होता है।
स्क्रू विनिर्देश
एस: यह मूल रूप है जिसमें स्क्रू शाफ्ट चलता है।
एम: वह मूल रूप जिसमें स्क्रू शाफ्ट चलता है।
स्क्रू शाफ्ट में घूर्णन-रोधी कार्य होता है।
R: स्क्रू शाफ्ट घूमता है और नट चलता है।
कृमि न्यूनीकरण अनुपात
कृमि कम करने वाले का न्यूनीकरण अनुपात.
कृपया प्रत्येक मॉडल के कमी अनुपात मूल्यों के लिए विस्तृत जानकारी देखें।
आघात
थ्रेडेड शाफ्ट या ट्रैवलिंग नट की यात्रा दूरी।
फ्लैंज माउंटिंग दिशा
यात्रा नट प्रकारों के लिए, निर्दिष्ट करें कि माउंटिंग फ्लैंज नट के किस तरफ होना चाहिए।
U: ऊपरी भाग
डी: निचला भाग
विकल्प प्रतीक
जे: यह अकॉर्डियन धौंकनी के साथ आता है।
बी: रॉड के सिरा संयोजन के साथ आता है।
I: I-आकार की सिरा संयोजन के साथ आता है।
एम: टेबल के आकार की सिरा संयोजन के साथ आता है।
सी: क्लीविस फिटिंग के साथ आता है।
Y: एक यांत्रिक काउंटर के साथ एक सीमा स्विच।
K2: दो अंतर्निर्मित माइक्रोस्विच स्ट्रोक स्थिति का पता लगाते हैं।
K4: चार अंतर्निर्मित माइक्रोस्विच से सुसज्जित जो स्ट्रोक स्थिति का पता लगाते हैं।
पी: एक पोटेंशियोमीटर से सुसज्जित जो स्ट्रोक की स्थिति का पता लगाता है।
आर: एक रोटरी एनकोडर से सुसज्जित जो स्ट्रोक मूवमेंट सिग्नल आउटपुट करता है।
E: तीन-चरण ब्रेक मोटर के साथ आता है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
ईवी: ब्रेक के साथ तीन-चरण मोटर के साथ आता है।
बिजली की आपूर्ति 400/400/440V 50/60/60Hz का समर्थन करती है।
G1: ब्रेक के साथ तीन-चरण गियर मोटर से सुसज्जित, कमी अनुपात 1/5 है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
G2: ब्रेक के साथ तीन-चरण गियर मोटर से सुसज्जित, कमी अनुपात 1/10 है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
मूल क्षमता 1.96kN {0.2tf} (मॉडल संख्या JWM002~)
| माउंटिंग आकार | आघात मिमी |
पुश अप के लिए कृमि गति अनुपात: H |
पुश अप के लिए कृमि गति अनुपात: L |
फांसी के लिए कृमि गति अनुपात: H |
फांसी के लिए कृमि गति अनुपात: L |
|---|---|---|---|---|---|
| बुनियादी रूप | 100 | JWM002USH1 | JWM002USL1 | JWM002DSH1 | JWM002DSL1 |
| 200 | JWM002USH2 | JWM002USL2 | JWM002DSH2 | JWM002DSL2 | |
| 300 | JWM002USH3 | JWM002USL3 | JWM002DSH3 | JWM002DSL3 | |
| 400 | JWM002USH4 | JWM002USL4 | JWM002DSH4 | JWM002DSL4 | |
| घूर्णन-रोधी विनिर्देश | 100 | JWM002UMH1 | JWM002UML1 | JWM002DMH1 | JWM002DML1 |
| 200 | JWM002UMH2 | JWM002UML2 | JWM002DMH2 | JWM002DML2 | |
| 300 | JWM002UMH3 | JWM002UML3 | JWM002DMH3 | JWM002DML3 | |
| 400 | JWM002UMH4 | JWM002UML4 | JWM002DMH4 | JWM002DML4 | |
| यात्रा नट प्रकार | 100 | JWM002URH1U JWM002URH1D |
JWM002URL1U JWM002URL1D |
JWM002DRH1U JWM002DRH1D |
JWM002DRL1U JWM002DRL1D |
| 200 | JWM002URH2U JWM002URH2D |
JWM002URL2U JWM002URL2D |
JWM002DRH2U JWM002DRH2D |
JWM002DRL2U JWM002DRL2D |
|
| 300 | JWM002URH3U JWM002URH3D |
JWM002URL3U JWM002URL3D |
JWM002DRH3U JWM002DRH3D |
JWM002DRL3U JWM002DRL3D |
|
| 400 | JWM002URH4U JWM002URH4D |
JWM002URL4U JWM002URL4D |
JWM002DRH4U JWM002DRH4D |
JWM002DRL4U JWM002DRL4D |
मूल क्षमता 4.90kN {0.5tf} (मॉडल संख्या JWM005~)
मूल क्षमता 9.80kN {1tf} (मॉडल संख्या JWM010~)
मूल क्षमता 24.5kN {2.5tf} (मॉडल संख्या JWM025~)
मूल क्षमता 49.0kN {5tf} (मॉडल संख्या JWM050~)
मूल क्षमता 98.0kN {10tf} (मॉडल संख्या JWM100~)
मूल क्षमता 147kN {15tf} (मॉडल संख्या JWM150~)
मूल क्षमता 196kN {20tf} (मॉडल संख्या JWM200~)
