केबल कैरियर (CABLEVEYOR) एक्सेसरीज़ ग्लाइडिंग व्यवस्था रेल
- प्लास्टिक श्रृंखला के ग्लाइडिंग व्यवस्था विनिर्देश के लिए गाइड चैनल
- -रेल बॉडी एल्युमीनियम से बनी है, जिससे यह हल्की और संभालने में आसान है।
- - जोड़ने वाले भागों में एक मूल संरचना होती है जो जोड़ों पर गलत संरेखण को रोकती है, जिससे त्वरित और सटीक स्थापना संभव होती है।
- -रेल फिक्सिंग पार्ट्स सेट भी उपलब्ध हैं।
संरचना, निर्माण और स्थापना

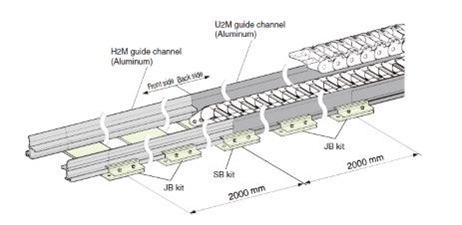

संरचना
भागों में दो प्रकार की रेलें शामिल हैं, H2M रेल (सामने) और U2M रेल (पीछे), जिनका उपयोग अपने आप किया जा सकता है, लेकिन माउंटिंग सतह पर त्वरित, आसान और अत्यधिक सटीक स्थापना के लिए दो फिक्सिंग बेस (एसबी सेट और जेबी सेट) भी उपलब्ध हैं।
रेल क्लैम्पर (RCL06) कनेक्टिंग सेक्शन पर रेल जोड़ों को आसानी से संरेखित कर सकता है, और इसका उपयोग केवल रेल और रेल क्लैम्पर के साथ किया जा सकता है।
नोट: 1. रेलें एल्युमीनियम से बनी हैं और एनोडाइज्ड हैं तथा उन पर चांदी का रंग चढ़ाया गया है।
2. हर 1 मीटर पर रेलिंग लगाएं।

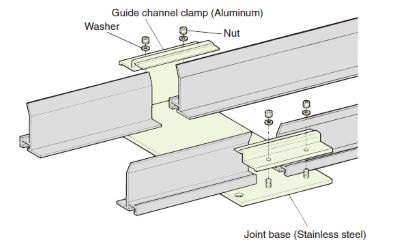

■जेबी सेट
■एसबी सेट
नोट: 1. केबल कैरियर (CABLEVEYOR) और स्थिर सिरा ब्रैकेट अलग से बेचे जाते हैं।
2. जेबी और एसबी सेट में रेल शामिल नहीं है।
3. सेटिंग बेस को केबल कैरियर (CABLEVEYOR) के स्थिर सिरा ब्रैकेट संलग्न करने की अनुमति देने के लिए डिज़ाइन किया गया है, और अन्य आयाम संयुक्त आधार के समान हैं।
4. यदि यात्रा की गति अधिक है, तो रेल के घिसने की संभावना हो सकती है, इसलिए कृपया हमसे संपर्क करें।
5. ऐसे वातावरण में जहां धूल और गंदगी जमा होती है, रेल की पटरियां समय से पहले ही खराब हो सकती हैं।
6. इसे बाहर स्थापित या उपयोग न करें।
7. बड़े तापमान अंतर वाले वातावरण में उपयोग करते समय, रेल का विस्तार और संकुचन होगा, इसलिए कृपया रेल जोड़ों में कुछ ढीला छोड़ दें।
कृपया गाइड चैनल निर्माण और स्थापना मैनुअल यहां देखें।
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| लागू केबल कैरियर (CABLEVEYOR) | रेल मॉडल संख्या | आधार मॉडल संख्या तय करना | ||
|---|---|---|---|---|
| एच-रेल (H2M) | यू-रेल (U2M) | जेबी सेट | एसबी सेट | |
| TKP45H25-30W38 | TKP45H25-H2M | TKP45H25-U2M | TKP45H25W38-JB | TKP45H25W38-SB |
| TKP45H25-30W58 | TKP45H25W58-JB | TKP45H25W58-SB | ||
| TKP45H25-30W78 | TKP45H25W78-JB | TKP45H25W78-SB | ||
| TKP45H25-30W103 | TKP45H25W103-JB | TKP45H25W103-SB | ||
| TKP58H39-30W50 | TKP58H39-H2M | TKP58H39-U2M | TKP58H39W50-JB | TKP58H39W50-SB |
| TKP58H39-30W75 | TKP58H39W75-JB | TKP58H39W75-SB | ||
| TKP58H39-30W100 | TKP58H39W100-JB | TKP58H39W100-SB | ||
| TKP58H39-30W125 | TKP58H39W125-JB | TKP58H39W125-SB | ||
| स्लाइडिंग शू के साथ TKP58H39-30W50 | TKP58H39-H2M | TKP58H39-U2M | TKP58H39W50GS-JB | TKP58H39W50GS-SB |
| स्लाइडिंग शू के साथ TKP58H39-30W75 | TKP58H39W75GS-JB | TKP58H39W75GS-SB | ||
| स्लाइडिंग शू के साथ TKP58H39-30W100 | TKP58H39W100GS-JB | TKP58H39W100GS-SB | ||
| स्लाइडिंग शू के साथ TKP58H39-30W125 | TKP58H39W125GS-JB | TKP58H39W125GS-SB | ||
| TKP62H34W150 | TKP62H34-H2M | TKP62H34-U2M | TKP62H34W150-JB | TKP62H34W150-SB |
| TKP62H34W200 | TKP62H34W200-JB | TKP62H34W200-SB | ||
| TKC34H25W50 | TKC34H25-H2M | TKC34H25-U2M | TKC34H25W50-JB | TKC34H25W50-SB |
| TKC34H25W90 | TKC34H25W90-JB | TKC34H25W90-SB | ||
| TKC34H25W130 | TKC34H25W130-JB | TKC34H25W130-SB | ||
| TKC47H36W80 | TKC47H36-H2M | TKC47H36-U2M | TKC47H36W80-JB | TKC47H36W80-SB |
| TKC47H36W160 | TKC47H36W160-JB | TKC47H36W160-SB | ||
