प्लास्टिक श्रृंखला 3डी टीकेआरबी टाइप
- जोड़ना
छोटा/लंबा करना
- नोट: बढ़ाए जा सकने वाले लिंकों की संख्या तार की अतिरिक्त लंबाई पर निर्भर करती है।
- एक 3D केबल कैरियर (CABLEVEYOR) जो बड़े तनाव को झेल सकता है।
- - उच्च तन्य शक्ति अंतर्निर्मित तार द्वारा प्राप्त की जाती है।
- - खुली संरचना इसे संभालना आसान बनाती है।
- सहायक उपकरणों की एक विस्तृत श्रृंखला उपलब्ध है।
- - लंबाई को काटकर और जोड़कर समायोजित किया जा सकता है। विवरण के लिए कृपया निर्देश पुस्तिका देखें।
संरचना
तार अधिक तनाव सहन कर सकता है
खुले प्रकार की संरचना
- केबल को धक्का देकर अंदर डाला जा सकता है।
- संग्रहीत केबलों का आसान रखरखाव
हम उपयोग के वातावरण और परिस्थितियों के अनुसार सुरक्षात्मक आवरण और तापरोधी ढाल भी प्रदान कर सकते हैं।
लंबा जीवन प्राप्त होता है
विशेष प्लास्टिक सामग्री का उपयोग करता है
जल्दी से खोला जा सकता है
ब्रैकेट लिंक में हैं
स्थापित करने में आसान
इसे हुक-एंड-लूप फास्टनर्स/होज बैंड का उपयोग करके घुमावदार रोबोट भुजाओं से भी जोड़ा जा सकता है।
*केवल कुछ आकार
सहायक उपकरण *आकार के आधार पर कुछ वस्तुएं उपलब्ध नहीं भी हो सकती हैं।
 |
 |
 |
 |

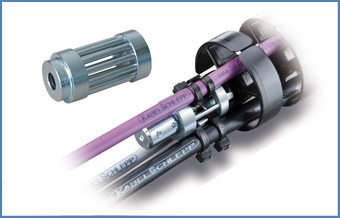

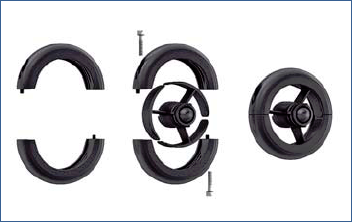

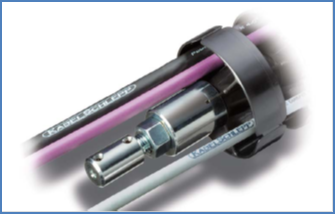

| रक्षा करनेवाला | हीट शील्ड/सुरक्षात्मक आस्तीन | चकिंग पार्ट्स | क्लैंप |
 |
 |
 |
 |

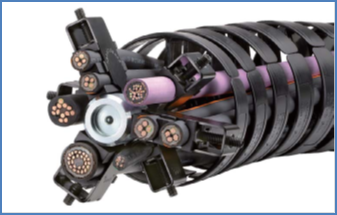

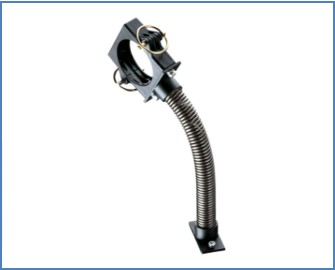

| कुण्डली स्प्रिंग | लॉकिंग बोल्ट (लाइनफिक्स स्थापित करने के लिए) |

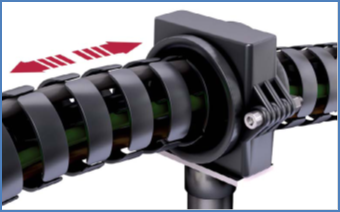

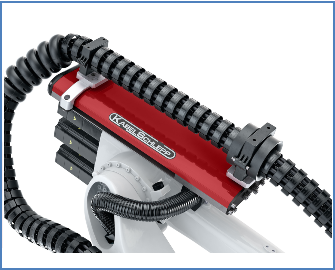

PBU(Pull Back Unit) | गाइड धारक |
 |
 |
 |
 |

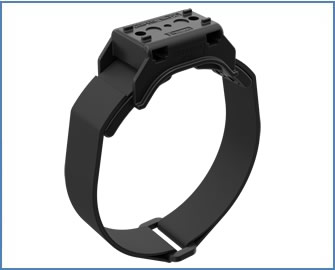

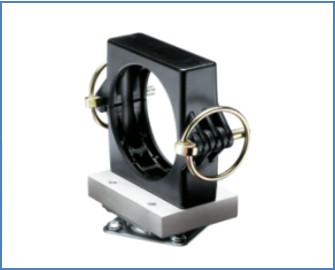

| ब्रैकेट | घूमने वाली प्लेट | ब्रैकेट धारक (TKRB14) | नया ब्रैकेट होल्डर (TKRB21/32) |
विशेषताएँ
1. तीन आयामों में झुकने में सक्षम
इससे तीन आयामों में स्पष्ट रूप से व्यक्त करना केबलों का जीवन बढ़ जाता है, जैसे कि बहु-अक्षीय रोबोटों में उपयोग किए जाने वाले केबल, तथा शीघ्र वियोग का जोखिम कम हो जाता है।

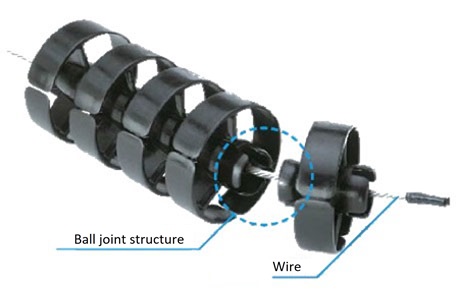

2. उच्च शक्ति
इंजीनियरिंग प्लास्टिक लिंक दोनों सिरों पर बॉल जोड़ों द्वारा जुड़े होते हैं, और मजबूती और लचीलापन सुनिश्चित करने के लिए लिंक के केंद्र में एक तार लगाया जाता है।

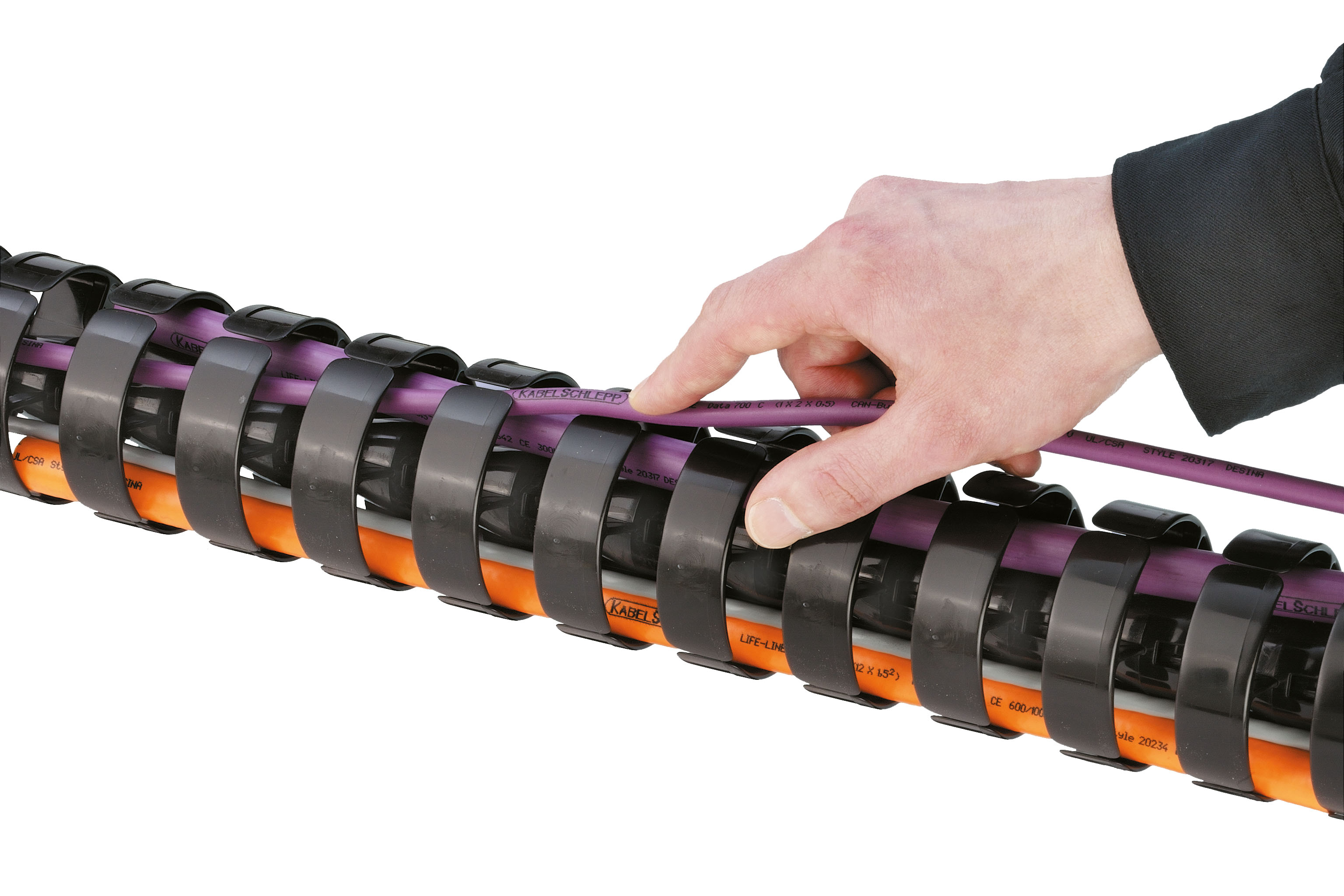

3. आसान केबल और नली सम्मिलन
सभी आकार खुले प्रकार के हैं। स्लिट संरचना या स्नैप खोलने/बंद करने की व्यवस्था केबल और होज़ को आसानी से डालने की सुविधा देती है।

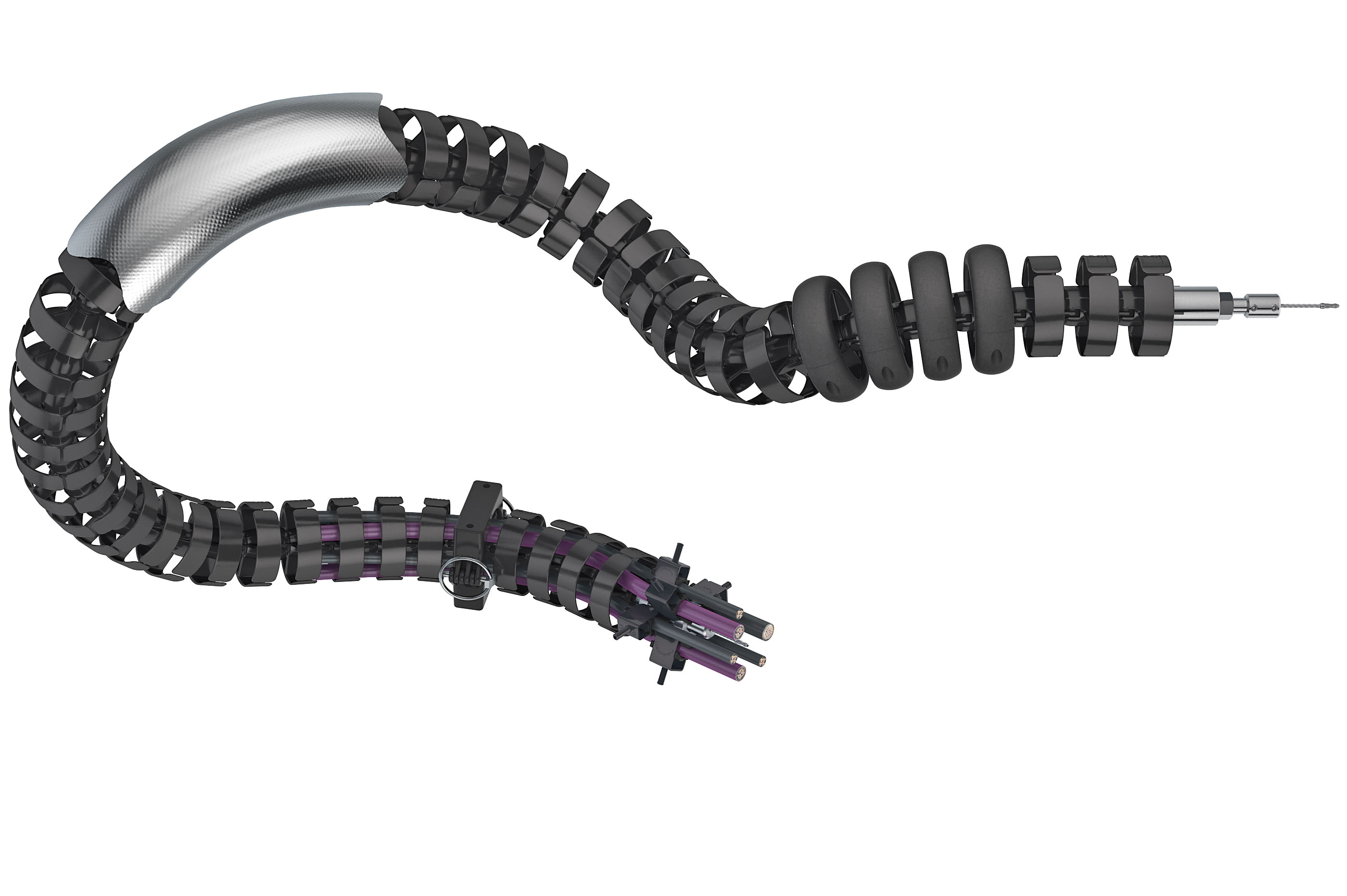

4. सहायक उपकरणों की विस्तृत श्रृंखला
हम विभिन्न उपयोग परिवेशों और तारों की आवश्यकताओं के अनुरूप सहायक उपकरणों की एक विस्तृत श्रृंखला प्रदान करते हैं।
5. विभाजन मॉड्यूल लाइनअप (TKRB50H48)
बड़े आकार का TKRB50H विभाजन मॉड्यूल की एक श्रृंखला के साथ उपलब्ध है, जिससे अधिक केबलों और होज़ों का स्वतंत्र भंडारण संभव हो सके।

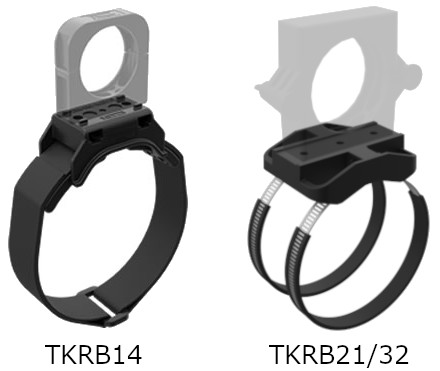

6. घुमावदार रोबोट भुजाओं से जोड़ने के लिए नए हुक-एंड-लूप फास्टनर/होज़ बैंड
ब्रैकेट को सहयोगी रोबोट जैसे घुमावदार रोबोट भुजाओं से भी जोड़ा जा सकता है।
कैटलॉग और निर्देश पुस्तिका
उत्पादों की सूची
| TKRB14H10～TKRB40H31 | TKRB50H48 |
 |
 |
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| शृंखला | आकार | लागू केबल/नली बाहरी व्यास मिमी |
झुकने RADIUS मिमी |
स्वीकार्य मरोड़ कोण (प्रति 1मी)° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| टीकेआरबी प्रकार | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
