पावर लॉक AE सीरीज़
- इसका आंतरिक और बाहरी व्यास AS श्रृंखला के समान है, लेकिन यह फ्लैंज और केन्द्रीकरण फ़ंक्शन के साथ आता है।
- - इसका आंतरिक और बाहरी व्यास AS श्रृंखला के समान है, और यह उन मामलों के लिए उपयुक्त है जहां केंद्रित गाइड अनुभाग स्थापित नहीं किया जा सकता है।
- * केंद्रित करने का कार्य शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई आवश्यकता नहीं।
- * असेंबली के दौरान बॉस हिलता नहीं है।
- * स्टेप्ड शाफ्ट पर माउंट करते समय, बॉस और स्टेप्ड भाग के बीच 1 मिमी या उससे अधिक का अंतर छोड़ें।
मानक पैकेज
- - एक सरल प्रकार जिसमें तीन भाग होते हैं: आंतरिक रिंग, बाहरी रिंग और कसने वाला बोल्ट।
- - यह श्रृंखला अत्यधिक संगत है और घरेलू और अंतरराष्ट्रीय स्तर पर कई निर्माताओं से उपलब्ध है।
- लागू शाफ्ट व्यास: Φ19 से Φ150
- トルク範囲：265～27000N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
संरचना
सिंगल टेपर

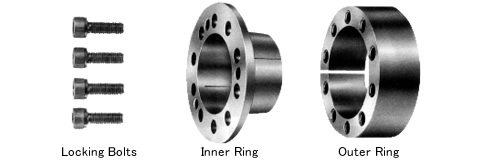

पावर लॉक एई श्रृंखला की संरचना सरल है, जिसमें तीन भाग होते हैं: एक आंतरिक रिंग, एक बाहरी रिंग, और एक बन्धन बोल्ट।
इसे केवल बन्धन बोल्टों को कस कर मजबूती से बांधा जा सकता है।
हैंडलिंग निर्देश
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PL | 019 | X | 047 | AE |
| ｜ शाफ्ट व्यास |
｜ बहरी घेरा |
｜ श्रृंखला का नाम |
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| मानक पैकेज |
|---|
| PL019X047AE |
| PL020X047AE |
| PL022X047AE |
| PL024X050AE |
| PL025X050AE |
| PL028X055AE |
| PL030X055AE |
| PL032X060AE |
| PL035X060AE |
| PL038X065AE |
| मानक पैकेज |
|---|
| PL040X065AE |
| PL042X075AE |
| PL045X075AE |
| PL048X080AE |
| PL050X080AE |
| PL055X085AE |
| PL060X090AE |
| PL065X095AE |
| PL070X110AE |
| PL075X115AE |
| मानक पैकेज |
|---|
| PL080X120AE |
| PL085X125AE |
| PL090X130AE |
| PL095X135AE |
| PL100X145AE |
| PL110X155AE |
| PL120X165AE |
| PL130X180AE |
| PL140X190AE |
| PL150X200AE |
