प्लास्टिक मॉड्यूलर चेन WT1515-W/WT1515G-W/WT1516-W प्रकार
- チェーンピッチ
15mm - सीधा परिवहन के लिए
- बंद प्रकार
- खुले प्रकार का
- WT1510 श्रृंखला फ्लैट बेल्ट कन्वेयर को बदलने के लिए आदर्श है
- यह 50 मिमी और 100 मिमी चौड़ाई के कन्वेयर बेल्ट के साथ संगत है, जिससे यह बेल्ट कन्वेयर को बदलने के लिए आदर्श है।
- यह पेय उद्योग में कंटेनरों के साथ-साथ छोटे कंटेनरों और मशीन भागों के परिवहन के लिए आदर्श है।
- कन्वेयर डिज़ाइन की परेशानी से छुटकारा! WinCS मिनी कन्वेयर इकाइयों के साथ संगत, जिन्हें केवल मॉडल नंबर दर्ज करके ऑर्डर किया जा सकता है।
विशेषताएँ
-

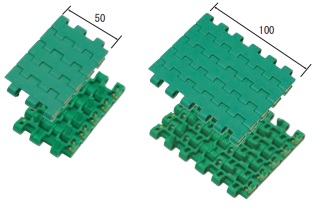

- कन्वेयर बेल्ट को बदलने के लिए उपयुक्त चेन की चौड़ाई
यह 50 मिमी और 100 मिमी चौड़ाई के कन्वेयर बेल्ट के साथ संगत है, जिससे यह बेल्ट कन्वेयर को बदलने के लिए आदर्श है।
-
- स्लिट पिन के उपयोग से काटें और जोड़ें काम आसान हो जाता है।
50 मिमी और 100 मिमी की चैन चौड़ाई में एकीकृत प्लग के साथ "स्लिट पिन" का उपयोग किया जाता है।
जंजीरों को आसानी से काटें और जोड़ें जा सकता है, जिससे जंजीर की स्थापना और रखरखाव के लिए आवश्यक कार्य की मात्रा कम हो जाती है।
चेन की चौड़ाई 50 मिमी/100 मिमी चेन की चौड़ाई 150 मिमी और अधिक स्लिट पिन विनिर्देश मुख्य बॉडी + प्लग बन्धन विधि
*यदि चौड़ाई 100 मिमी से अधिक है, तो मुख्य बॉडी पिन + प्लग बन्धन विधि का उपयोग किया जाएगा।
-
・ प्लास्टिक मॉड्यूलर चेन कन्वेयर और बेल्ट कन्वेयर (ऑर्थोगोनल लेआउट) की तुलना
घुमावदार बेल्ट कन्वेयर की तुलना में इसमें कम स्थान और कम मोटरों की आवश्यकता होती है।
प्लास्टिक मॉड्यूलर चेन
मोटरों की संख्या: 2 / स्थानांतरण समायोजन: 1 स्थान
बेल्ट कन्वेयर उदाहरण 1
मोटरों की संख्या: 3 / स्थानांतरण समायोजन: 2 स्थान
बेल्ट कन्वेयर उदाहरण 2
मोटरों की संख्या: 2 / स्थानांतरण समायोजन: ऊँचाई अंतर
○: स्थानांतरण समायोजन बिंदु
-
・नोज़ बार इन-लाइन लेआउट
नोज़ बार का उपयोग करके इन-लाइन जॉइंट लेआउट भी संभव है।
नोट) *तारांकन (*) से चिह्नित भागों को परिवहन की जाने वाली वस्तुओं के आधार पर समायोजन की आवश्यकता हो सकती है।
-
- ऑर्थोगोनल लेआउट
इसे WT1500 श्रृंखला ट्रांसओवर प्रकार (GTO प्रकार/TOD प्रकार श्रृंखला) के साथ संयोजित करके, प्लास्टिक मॉड्यूलर चेन के उत्कृष्ट स्लाइडिंग गुण इसे अनुमति देते हैं

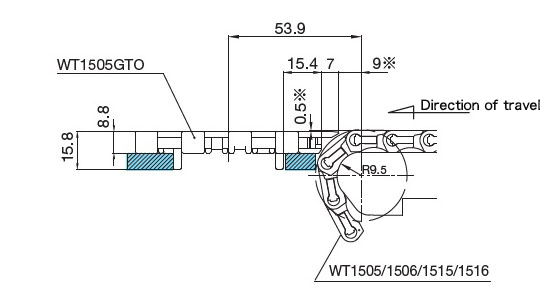

ऑर्थोगोनल लेआउट भी संभव है, जिसमें कोई शेष वस्तु नहीं बची रहती।WT1505GTO के साथ ऑर्थोगोनल लेआउट
नोट) *तारांकन (*) से चिह्नित भागों को परिवहन की जाने वाली वस्तुओं के आधार पर समायोजन की आवश्यकता हो सकती है।

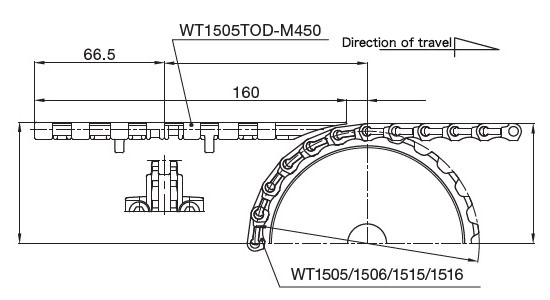

WT1505TOD के साथ ऑर्थोगोनल लेआउट

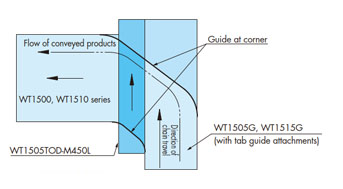

ऑर्थोगोनल लेआउट शीर्ष दृश्य
-
-घुमाव रोकथाम अनुलग्नक उपलब्ध है
WT1515G-W मॉडल में एक ऐसा अटैचमेंट लगा है जो उच्च गति पर भी सामग्री के इधर-उधर जाने से रोकता है, तथा कन्वेयर के बीच क्षैतिज रूप से सामग्री स्थानांतरित करते समय भी स्थिर परिवहन सुनिश्चित करता है।
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| मध्यम | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
| छोटा | ● | ● | ○ | ● | ● | ● | ● | ●* | ● |
उपयोग
- ■छोटे कंटेनरों का परिवहन
- ■पेय उद्योग में कंटेनर परिवहन
- ■मशीन के पुर्जों का परिवहन
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 15 | ||
|---|---|---|---|
| उपयोग | सीधा परिवहन के लिए | ||
| चेन प्रकार | बंद प्रकार | खुले प्रकार का | |
| - | |||
| मुख्य बॉडी चेन विनिर्देश | - | ||
| पिन प्रकार | - | ||
| पिन सामग्री | - | ||
| पिन का आकार | - | ||
| शीर्ष प्लेट की मोटाई मिमी | - | ||
| पुशर सामग्री | - | ||
| अन्य सुविधाओं | - | घुमावदार रास्ते से बचने का अनुलग्नक उपलब्ध है | - |
| नमूना | WT1515-W | WT1515G-W | WT1516-W |
|
 |
 |
|
| चेन की चौड़ाई मिमी | 50～2300 | 100～2300 | 50～2300 |
| संगठित इकाई | प्रत्येक 50 मिमी | ||
