माइटर गियर बॉक्स

उच्च प्रदर्शन, उच्च दक्षता सामान्य प्रयोजन सर्पिल बेवल गियरबॉक्स समकोण शाफ़्ट के साथ।
यह एक दीर्घकालिक उत्पाद है जिसका उपयोग इसके जारी होने के बाद से आधी सदी से भी अधिक समय से विभिन्न प्रयोजनों के लिए किया जा रहा है।
हमारे व्यापक ट्रैक रिकॉर्ड और अनुभव के कारण, हमने विभिन्न क्षेत्रों में ग्राहकों से अपनी विश्वसनीयता के लिए उच्च प्रतिष्ठा अर्जित की है।
सर्पिल बेवल गियर का उपयोग करके उच्च संचरण और उच्च दक्षता प्राप्त की जाती है।

विशेषताएँ

・व्यापक विविधता

आप मॉडलों की विस्तृत श्रृंखला में से सर्वश्रेष्ठ का चयन कर सकते हैं।

हम सभी बाजार आवश्यकताओं को पूरा करने के लिए विभिन्न विशेष विनिर्देशों को भी संभालते हैं।
·उच्च गुणवत्ता

उच्च परिशुद्धता वाले सर्पिल बेवल गियर का उपयोग किया जाता है जो AGMA मानकों का अनुपालन करते हैं, जिससे उच्च दक्षता और उच्च संचरण क्षमता प्राप्त होती है।
・खाद्य स्नेहक संगत

एनएसएफ-प्रमाणित एच1 ग्रेड खाद्य स्नेहक से भरे मॉडल भी उपलब्ध हैं।

बाहरी आयाम मानक विनिर्देशों के समान हैं।

*कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।

मानक मॉडल

नमूना	ED2M, ED4M(B)～25M(B) (10 आकार)
इंस्टालेशन	Y, T, K1, K2, K3, K4
गति अनुपात	1/1(M), 1/1.5～1/3(B)
इनपुट शक्ति	0.014～335kW

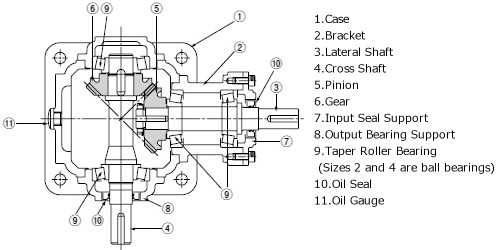

संरचना (एकल अवनमन)

*आकार 2 और 4 में तेल गेज नहीं है।

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन उदाहरण

ED	10	M	-	1-LR-O	-	Y
｜ शृंखला	｜ आकार	｜ गति अनुपात		｜ अक्ष व्यवस्था और घूर्णन		｜ माउन्टिंग का प्रकार
		M=1：1 B15=1.5：1 B20=2：1 B25=2.5：1 B30=3：1		*नीचे दिए गए लिंक को देखें		(Y, T, K1 से K4) *नीचे दिए गए लिंक को देखें

शाफ्ट व्यवस्था और घूर्णन संबंध आरेख

माउंटिंग प्रकार और प्लग स्थिति

मॉडल सूची

■ त्सुबाकी मॉडल नंबर नेविगेशन

*सही मॉडल नंबर उत्पन्न करने के लिए, बाएं से दाएं क्रम में आइटम का चयन करें।

शृंखला	आकार	गति अनुपात	अक्ष व्यवस्था और घूर्णन	माउन्टिंग का प्रकार
ED		M(1：1) B15(1.5：1) B20(2：1) B25(2.5：1) B30(3：1)	और अधिक जानें पार्श्व 1-शाफ़्ट प्रकार पार्श्व 2-शाफ़्ट प्रकार	और अधिक जानें Y: फर्श पर माउंटिंग (आकार 2, आकार 4 है (निःशुल्क स्थापना निर्देश) टी: छत पर लगाना K1: दीवार माउंट 1 K2: वॉल माउंट 2 K3: वॉल माउंट 3 K4: वॉल माउंट 4

आकार

गियरबॉक्स के आकार को इंगित करता है.

गति अनुपात

पार्श्व शाफ्ट और क्रॉस शाफ्ट के बीच गति अनुपात को इंगित करता है।

अक्ष व्यवस्था और घूर्णन

माउंटिंग सतह और पार्श्व तथा क्रॉस अक्षों के बीच स्थितीय और घूर्णन संबंधों को इंगित करता है।

माउन्टिंग का प्रकार

स्थापना दिशा निर्दिष्ट करता है.

उत्पादों की सूची

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें

मॉडल संख्या ED2M (निःशुल्क स्थापना निर्देश - केवल स्थापना प्रकार कोड Y)

पार्श्व 1-शाफ़्ट प्रकार	ED2M-1-LR-Y	ED2M-1-R-Y	ED2M-1-L-Y	ED2M-1-LR-O-Y	ED2M-1-R-O-Y	ED2M-1-L-O-Y
	ED2M-1-UD-Y	ED2M-1-U-Y	ED2M-1-D-Y	ED2M-1-UD-O-Y	ED2M-1-U-O-Y	ED2M-1-D-O-Y
	ED2M-U-LR-Y	ED2M-U-R-Y	ED2M-U-L-Y	ED2M-U-LR-O-Y	ED2M-U-R-O-Y	ED2M-U-L-O-Y
	ED2M-D-LR-Y	ED2M-D-R-Y	ED2M-D-L-Y	ED2M-D-LR-O-Y	ED2M-D-R-O-Y	ED2M-D-L-O-Y
पार्श्व 2-शाफ़्ट प्रकार	ED2M-1-1-UD-Y	ED2M-1-1-U-Y	ED2M-1-1-D-Y	ED2M-1-1-UD-O-Y	ED2M-1-1-U-O-Y	ED2M-1-1-D-O-Y
पार्श्व 2-शाफ़्ट प्रकार	ED2M-U-D-LR-Y	ED2M-U-D-R-Y	ED2M-U-D-L-Y	ED2M-U-D-LR-O-Y	ED2M-U-D-R-O-Y	ED2M-U-D-L-O-Y

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED4M, ED4B20 (निःशुल्क स्थापना निर्देश - केवल स्थापना प्रकार कोड Y)

पार्श्व 1-शाफ़्ट प्रकार	ED4M-1-LR-Y ED4B20-1-LR-Y	ED4M-1-R-Y ED4B20-1-R-Y	ED4M-1-L-Y ED4B20-1-L-Y	ED4M-1-LR-O-Y ED4B20-1-LR-O-Y	ED4M-1-R-O-Y ED4B20-1-R-O-Y	ED4M-1-L-O-Y ED4B20-1-L-O-Y
	ED4M-1-UD-Y ED4B20-1-UD-Y	ED4M-1-U-Y ED4B20-1-U-Y	ED4M-1-D-Y ED4B20-1-D-Y	ED4M-1-UD-O-Y ED4B20-1-UD-O-Y	ED4M-1-U-O-Y ED4B20-1-U-O-Y	ED4M-1-D-O-Y ED4B20-1-D-O-Y
	ED4M-U-LR-Y ED4B20-U-LR-Y	ED4M-U-R-Y ED4B20-U-R-Y	ED4M-U-L-Y ED4B20-U-L-Y	ED4M-U-LR-O-Y ED4B20-U-LR-O-Y	ED4M-U-R-O-Y ED4B20-U-R-O-Y	ED4M-U-L-O-Y ED4B20-U-L-O-Y
	ED4M-D-LR-Y ED4B20-D-LR-Y	ED4M-D-R-Y ED4B20-D-R-Y	ED4M-D-L-Y ED4B20-D-L-Y	ED4M-D-LR-O-Y ED4B20-D-LR-O-Y	ED4M-D-R-O-Y ED4B20-D-R-O-Y	ED4M-D-L-O-Y ED4B20-D-L-O-Y
पार्श्व 2-शाफ़्ट प्रकार	ED4M-1-1-LR-Y ED4B20-1-1-LR-Y	ED4M-1-1-R-Y ED4B20-1-1-R-Y	ED4M-1-1-L-Y ED4B20-1-1-L-Y	ED4M-1-1-LR-O-Y ED4B20-1-1-LR-O-Y	ED4M-1-1-R-O-Y ED4B20-1-1-R-O-Y	ED4M-1-1-L-O-Y ED4B20-1-1-L-O-Y
	ED4M-1-1-UD-Y ED4B20-1-1-UD-Y	ED4M-1-1-U-Y ED4B20-1-1-U-Y	ED4M-1-1-D-Y ED4B20-1-1-D-Y	ED4M-1-1-UD-O-Y ED4B20-1-1-UD-O-Y	ED4M-1-1-U-O-Y ED4B20-1-1-U-O-Y	ED4M-1-1-D-O-Y ED4B20-1-1-D-O-Y
	ED4M-U-D-LR-Y ED4B20-U-D-LR-Y	ED4M-U-D-R-Y ED4B20-U-D-R-Y	ED4M-U-D-L-Y ED4B20-U-D-L-Y	ED4M-U-D-LR-O-Y ED4B20-U-D-LR-O-Y	ED4M-U-D-R-O-Y ED4B20-U-D-R-O-Y	ED4M-U-D-L-O-Y ED4B20-U-D-L-O-Y

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED6M, ED6B15, ED6B20, ED6B25, ED6B30 (माउंटिंग प्रारूप: -Y,-T,-K1 से K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED6M-1-LR ED6B15-1-LR ED6B20-1-LR ED6B25-1-LR ED6B30-1-LR	ED6M-1-R ED6B15-1-R ED6B20-1-R ED6B25-1-R ED6B30-1-R	ED6M-1-L ED6B15-1-L ED6B20-1-L ED6B25-1-L ED6B30-1-L	ED6M-1-LR-O ED6B15-1-LR-O ED6B20-1-LR-O ED6B25-1-LR-O ED6B30-1-LR-O	ED6M-1-R-O ED6B15-1-R-O ED6B20-1-R-O ED6B25-1-R-O ED6B30-1-R-O	ED6M-1-L-O ED6B15-1-L-O ED6B20-1-L-O ED6B25-1-L-O ED6B30-1-L-O
		ED6M-1-UD ED6B15-1-UD ED6B20-1-UD ED6B25-1-UD ED6B30-1-UD	ED6M-1-U ED6B15-1-U ED6B20-1-U ED6B25-1-U ED6B30-1-U	ED6M-1-D ED6B15-1-D ED6B20-1-D ED6B25-1-D ED6B30-1-D	ED6M-1-UD-O ED6B15-1-UD-O ED6B20-1-UD-O ED6B25-1-UD-O ED6B30-1-UD-O	ED6M-1-U-O ED6B15-1-U-O ED6B20-1-U-O ED6B25-1-U-O ED6B30-1-U-O	ED6M-1-D-O ED6B15-1-D-O ED6B20-1-D-O ED6B25-1-D-O ED6B30-1-D-O
		ED6M-U-LR ED6B15-U-LR ED6B20-U-LR ED6B25-U-LR ED6B30-U-LR	ED6M-U-R ED6B15-U-R ED6B20-U-R ED6B25-U-R ED6B30-U-R	ED6M-U-L ED6B15-U-L ED6B20-U-L ED6B25-U-L ED6B30-U-L	ED6M-U-LR-O ED6B15-U-LR-O ED6B20-U-LR-O ED6B25-U-LR-O ED6B30-U-LR-O	ED6M-U-R-O ED6B15-U-R-O ED6B20-U-R-O ED6B25-U-R-O ED6B30-U-R-O	ED6M-U-L-O ED6B15-U-L-O ED6B20-U-L-O ED6B25-U-L-O ED6B30-U-L-O
		ED6M-D-LR ED6B15-D-LR ED6B20-D-LR ED6B25-D-LR ED6B30-D-LR	ED6M-D-R ED6B15-D-R ED6B20-D-R ED6B25-D-R ED6B30-D-R	ED6M-D-L ED6B15-D-L ED6B20-D-L ED6B25-D-L ED6B30-D-L	ED6M-D-LR-O ED6B15-D-LR-O ED6B20-D-LR-O ED6B25-D-LR-O ED6B30-D-LR-O	ED6M-D-R-O ED6B15-D-R-O ED6B20-D-R-O ED6B25-D-R-O ED6B30-D-R-O	ED6M-D-L-O ED6B15-D-L-O ED6B20-D-L-O ED6B25-D-L-O ED6B30-D-L-O
पार्श्व 2-शाफ़्ट प्रकार		ED6M-1-1-LR ED6B15-1-1-LR ED6B20-1-1-LR ED6B25-1-1-LR ED6B30-1-1-LR	ED6M-1-1-R ED6B15-1-1-R ED6B20-1-1-R ED6B25-1-1-R ED6B30-1-1-R	ED6M-1-1-L ED6B15-1-1-L ED6B20-1-1-L ED6B25-1-1-L ED6B30-1-1-L	ED6M-1-1-LR-O ED6B15-1-1-LR-O ED6B20-1-1-LR-O ED6B25-1-1-LR-O ED6B30-1-1-LR-O	ED6M-1-1-R-O ED6B15-1-1-R-O ED6B20-1-1-R-O ED6B25-1-1-R-O ED6B30-1-1-R-O	ED6M-1-1-L-O ED6B15-1-1-L-O ED6B20-1-1-L-O ED6B25-1-1-L-O ED6B30-1-1-L-O
		ED6M-1-1-UD ED6B15-1-1-UD ED6B20-1-1-UD ED6B25-1-1-UD ED6B30-1-1-UD	ED6M-1-1-U ED6B15-1-1-U ED6B20-1-1-U ED6B25-1-1-U ED6B30-1-1-U	ED6M-1-1-D ED6B15-1-1-D ED6B20-1-1-D ED6B25-1-1-D ED6B30-1-1-D	ED6M-1-1-UD-O ED6B15-1-1-UD-O ED6B20-1-1-UD-O ED6B25-1-1-UD-O ED6B30-1-1-UD-O	ED6M-1-1-U-O ED6B15-1-1-U-O ED6B20-1-1-U-O ED6B25-1-1-U-O ED6B30-1-1-U-O	ED6M-1-1-D-O ED6B15-1-1-D-O ED6B20-1-1-D-O ED6B25-1-1-D-O ED6B30-1-1-D-O
		ED6M-U-D-LR ED6B15-U-D-LR ED6B20-U-D-LR ED6B25-U-D-LR ED6B30-U-D-LR	ED6M-U-D-R ED6B15-U-D-R ED6B20-U-D-R ED6B25-U-D-R ED6B30-U-D-R	ED6M-U-D-L ED6B15-U-D-L ED6B20-U-D-L ED6B25-U-D-L ED6B30-U-D-L	ED6M-U-D-LR-O ED6B15-U-D-LR-O ED6B20-U-D-LR-O ED6B25-U-D-LR-O ED6B30-U-D-LR-O	ED6M-U-D-R-O ED6B15-U-D-R-O ED6B20-U-D-R-O ED6B25-U-D-R-O ED6B30-U-D-R-O	ED6M-U-D-L-O ED6B15-U-D-L-O ED6B20-U-D-L-O ED6B25-U-D-L-O ED6B30-U-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED7M, ED7B15, ED7B20, ED7B25, ED7B30 (माउंटिंग प्रारूप: -Y,-T,-K1 से K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED7M-1-LR ED7B15-1-LR ED7B20-1-LR ED7B25-1-LR ED7B30-1-LR	ED7M-1-R ED7B15-1-R ED7B20-1-R ED7B25-1-R ED7B30-1-R	ED7M-1-L ED7B15-1-L ED7B20-1-L ED7B25-1-L ED7B30-1-L	ED7M-1-LR-O ED7B15-1-LR-O ED7B20-1-LR-O ED7B25-1-LR-O ED7B30-1-LR-O	ED7M-1-R-O ED7B15-1-R-O ED7B20-1-R-O ED7B25-1-R-O ED7B30-1-R-O	ED7M-1-L-O ED7B15-1-L-O ED7B20-1-L-O ED7B25-1-L-O ED7B30-1-L-O
		ED7M-1-UD ED7B15-1-UD ED7B20-1-UD ED7B25-1-UD ED7B30-1-UD	ED7M-1-U ED7B15-1-U ED7B20-1-U ED7B25-1-U ED7B30-1-U	ED7M-1-D ED7B15-1-D ED7B20-1-D ED7B25-1-D ED7B30-1-D	ED7M-1-UD-O ED7B15-1-UD-O ED7B20-1-UD-O ED7B25-1-UD-O ED7B30-1-UD-O	ED7M-1-U-O ED7B15-1-U-O ED7B20-1-U-O ED7B25-1-U-O ED7B30-1-U-O	ED7M-1-D-O ED7B15-1-D-O ED7B20-1-D-O ED7B25-1-D-O ED7B30-1-D-O
		ED7M-U-LR ED7B15-U-LR ED7B20-U-LR ED7B25-U-LR ED7B30-U-LR	ED7M-U-R ED7B15-U-R ED7B20-U-R ED7B25-U-R ED7B30-U-R	ED7M-U-L ED7B15-U-L ED7B20-U-L ED7B25-U-L ED7B30-U-L	ED7M-U-LR-O ED7B15-U-LR-O ED7B20-U-LR-O ED7B25-U-LR-O ED7B30-U-LR-O	ED7M-U-R-O ED7B15-U-R-O ED7B20-U-R-O ED7B25-U-R-O ED7B30-U-R-O	ED7M-U-L-O ED7B15-U-L-O ED7B20-U-L-O ED7B25-U-L-O ED7B30-U-L-O
		ED7M-D-LR ED7B15-D-LR ED7B20-D-LR ED7B25-D-LR ED7B30-D-LR	ED7M-D-R ED7B15-D-R ED7B20-D-R ED7B25-D-R ED7B30-D-R	ED7M-D-L ED7B15-D-L ED7B20-D-L ED7B25-D-L ED7B30-D-L	ED7M-D-LR-O ED7B15-D-LR-O ED7B20-D-LR-O ED7B25-D-LR-O ED7B30-D-LR-O	ED7M-D-R-O ED7B15-D-R-O ED7B20-D-R-O ED7B25-D-R-O ED7B30-D-R-O	ED7M-D-L-O ED7B15-D-L-O ED7B20-D-L-O ED7B25-D-L-O ED7B30-D-L-O
पार्श्व 2-शाफ़्ट प्रकार		ED7M-1-1-LR ED7B15-1-1-LR ED7B20-1-1-LR ED7B25-1-1-LR ED7B30-1-1-LR	ED7M-1-1-R ED7B15-1-1-R ED7B20-1-1-R ED7B25-1-1-R ED7B30-1-1-R	ED7M-1-1-L ED7B15-1-1-L ED7B20-1-1-L ED7B25-1-1-L ED7B30-1-1-L	ED7M-1-1-LR-O ED7B15-1-1-LR-O ED7B20-1-1-LR-O ED7B25-1-1-LR-O ED7B30-1-1-LR-O	ED7M-1-1-R-O ED7B15-1-1-R-O ED7B20-1-1-R-O ED7B25-1-1-R-O ED7B30-1-1-R-O	ED7M-1-1-L-O ED7B15-1-1-L-O ED7B20-1-1-L-O ED7B25-1-1-L-O ED7B30-1-1-L-O
		ED7M-1-1-UD ED7B15-1-1-UD ED7B20-1-1-UD ED7B25-1-1-UD ED7B30-1-1-UD	ED7M-1-1-U ED7B15-1-1-U ED7B20-1-1-U ED7B25-1-1-U ED7B30-1-1-U	ED7M-1-1-D ED7B15-1-1-D ED7B20-1-1-D ED7B25-1-1-D ED7B30-1-1-D	ED7M-1-1-UD-O ED7B15-1-1-UD-O ED7B20-1-1-UD-O ED7B25-1-1-UD-O ED7B30-1-1-UD-O	ED7M-1-1-U-O ED7B15-1-1-U-O ED7B20-1-1-U-O ED7B25-1-1-U-O ED7B30-1-1-U-O	ED7M-1-1-D-O ED7B15-1-1-D-O ED7B20-1-1-D-O ED7B25-1-1-D-O ED7B30-1-1-D-O
		ED7M-U-D-LR ED7B15-U-D-LR ED7B20-U-D-LR ED7B25-U-D-LR ED7B30-U-D-LR	ED7M-U-D-R ED7B15-U-D-R ED7B20-U-D-R ED7B25-U-D-R ED7B30-U-D-R	ED7M-U-D-L ED7B15-U-D-L ED7B20-U-D-L ED7B25-U-D-L ED7B30-U-D-L	ED7M-U-D-LR-O ED7B15-U-D-LR-O ED7B20-U-D-LR-O ED7B25-U-D-LR-O ED7B30-U-D-LR-O	ED7M-U-D-R-O ED7B15-U-D-R-O ED7B20-U-D-R-O ED7B25-U-D-R-O ED7B30-U-D-R-O	ED7M-U-D-L-O ED7B15-U-D-L-O ED7B20-U-D-L-O ED7B25-U-D-L-O ED7B30-U-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED8M, ED8B15, ED8B20, ED8B25, ED8B30 (माउंटिंग प्रारूप: -Y,-T,-K1 से K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED8M-1-LR ED8B15-1-LR ED8B20-1-LR ED8B25-1-LR ED8B30-1-LR	ED8M-1-R ED8B15-1-R ED8B20-1-R ED8B25-1-R ED8B30-1-R	ED8M-1-L ED8B15-1-L ED8B20-1-L ED8B25-1-L ED8B30-1-L	ED8M-1-LR-O ED8B15-1-LR-O ED8B20-1-LR-O ED8B25-1-LR-O ED8B30-1-LR-O	ED8M-1-R-O ED8B15-1-R-O ED8B20-1-R-O ED8B25-1-R-O ED8B30-1-R-O	ED8M-1-L-O ED8B15-1-L-O ED8B20-1-L-O ED8B25-1-L-O ED8B30-1-L-O
		ED8M-1-UD ED8B15-1-UD ED8B20-1-UD ED8B25-1-UD ED8B30-1-UD	ED8M-1-U ED8B15-1-U ED8B20-1-U ED8B25-1-U ED8B30-1-U	ED8M-1-D ED8B15-1-D ED8B20-1-D ED8B25-1-D ED8B30-1-D	ED8M-1-UD-O ED8B15-1-UD-O ED8B20-1-UD-O ED8B25-1-UD-O ED8B30-1-UD-O	ED8M-1-U-O ED8B15-1-U-O ED8B20-1-U-O ED8B25-1-U-O ED8B30-1-U-O	ED8M-1-D-O ED8B15-1-D-O ED8B20-1-D-O ED8B25-1-D-O ED8B30-1-D-O
		ED8M-U-LR ED8B15-U-LR ED8B20-U-LR ED8B25-U-LR ED8B30-U-LR	ED8M-U-R ED8B15-U-R ED8B20-U-R ED8B25-U-R ED8B30-U-R	ED8M-U-L ED8B15-U-L ED8B20-U-L ED8B25-U-L ED8B30-U-L	ED8M-U-LR-O ED8B15-U-LR-O ED8B20-U-LR-O ED8B25-U-LR-O ED8B30-U-LR-O	ED8M-U-R-O ED8B15-U-R-O ED8B20-U-R-O ED8B25-U-R-O ED8B30-U-R-O	ED8M-U-L-O ED8B15-U-L-O ED8B20-U-L-O ED8B25-U-L-O ED8B30-U-L-O
		ED8M-D-LR ED8B15-D-LR ED8B20-D-LR ED8B25-D-LR ED8B30-D-LR	ED8M-D-R ED8B15-D-R ED8B20-D-R ED8B25-D-R ED8B30-D-R	ED8M-D-L ED8B15-D-L ED8B20-D-L ED8B25-D-L ED8B30-D-L	ED8M-D-LR-O ED8B15-D-LR-O ED8B20-D-LR-O ED8B25-D-LR-O ED8B30-D-LR-O	ED8M-D-R-O ED8B15-D-R-O ED8B20-D-R-O ED8B25-D-R-O ED8B30-D-R-O	ED8M-D-L-O ED8B15-D-L-O ED8B20-D-L-O ED8B25-D-L-O ED8B30-D-L-O
पार्श्व 2-शाफ़्ट प्रकार		ED8M-1-1-LR ED8B15-1-1-LR ED8B20-1-1-LR ED8B25-1-1-LR ED8B30-1-1-LR	ED8M-1-1-R ED8B15-1-1-R ED8B20-1-1-R ED8B25-1-1-R ED8B30-1-1-R	ED8M-1-1-L ED8B15-1-1-L ED8B20-1-1-L ED8B25-1-1-L ED8B30-1-1-L	ED8M-1-1-LR-O ED8B15-1-1-LR-O ED8B20-1-1-LR-O ED8B25-1-1-LR-O ED8B30-1-1-LR-O	ED8M-1-1-R-O ED8B15-1-1-R-O ED8B20-1-1-R-O ED8B25-1-1-R-O ED8B30-1-1-R-O	ED8M-1-1-L-O ED8B15-1-1-L-O ED8B20-1-1-L-O ED8B25-1-1-L-O ED8B30-1-1-L-O
		ED8M-1-1-UD ED8B15-1-1-UD ED8B20-1-1-UD ED8B25-1-1-UD ED8B30-1-1-UD	ED8M-1-1-U ED8B15-1-1-U ED8B20-1-1-U ED8B25-1-1-U ED8B30-1-1-U	ED8M-1-1-D ED8B15-1-1-D ED8B20-1-1-D ED8B25-1-1-D ED8B30-1-1-D	ED8M-1-1-UD-O ED8B15-1-1-UD-O ED8B20-1-1-UD-O ED8B25-1-1-UD-O ED8B30-1-1-UD-O	ED8M-1-1-U-O ED8B15-1-1-U-O ED8B20-1-1-U-O ED8B25-1-1-U-O ED8B30-1-1-U-O	ED8M-1-1-D-O ED8B15-1-1-D-O ED8B20-1-1-D-O ED8B25-1-1-D-O ED8B30-1-1-D-O
		ED8M-U-D-LR ED8B15-U-D-LR ED8B20-U-D-LR ED8B25-U-D-LR ED8B30-U-D-LR	ED8M-U-D-R ED8B15-U-D-R ED8B20-U-D-R ED8B25-U-D-R ED8B30-U-D-R	ED8M-U-D-L ED8B15-U-D-L ED8B20-U-D-L ED8B25-U-D-L ED8B30-U-D-L	ED8M-U-D-LR-O ED8B15-U-D-LR-O ED8B20-U-D-LR-O ED8B25-U-D-LR-O ED8B30-U-D-LR-O	ED8M-U-D-R-O ED8B15-U-D-R-O ED8B20-U-D-R-O ED8B25-U-D-R-O ED8B30-U-D-R-O	ED8M-U-D-L-O ED8B15-U-D-L-O ED8B20-U-D-L-O ED8B25-U-D-L-O ED8B30-U-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED10M, ED10B15, ED10B20, ED10B25, ED10B30 (माउंटिंग प्रारूप: -Y,-T,-K1 से K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED10M-1-LR ED10B15-1-LR ED10B20-1-LR ED10B25-1-LR ED10B30-1-LR	ED10M-1-R ED10B15-1-R ED10B20-1-R ED10B25-1-R ED10B30-1-R	ED10M-1-L ED10B15-1-L ED10B20-1-L ED10B25-1-L ED10B30-1-L	ED10M-1-LR-O ED10B15-1-LR-O ED10B20-1-LR-O ED10B25-1-LR-O ED10B30-1-LR-O	ED10M-1-R-O ED10B15-1-R-O ED10B20-1-R-O ED10B25-1-R-O ED10B30-1-R-O	ED10M-1-L-O ED10B15-1-L-O ED10B20-1-L-O ED10B25-1-L-O ED10B30-1-L-O
		ED10M-1-UD ED10B15-1-UD ED10B20-1-UD ED10B25-1-UD ED10B30-1-UD	ED10M-1-U ED10B15-1-U ED10B20-1-U ED10B25-1-U ED10B30-1-U	ED10M-1-D ED10B15-1-D ED10B20-1-D ED10B25-1-D ED10B30-1-D	ED10M-1-UD-O ED10B15-1-UD-O ED10B20-1-UD-O ED10B25-1-UD-O ED10B30-1-UD-O	ED10M-1-U-O ED10B15-1-U-O ED10B20-1-U-O ED10B25-1-U-O ED10B30-1-U-O	ED10M-1-D-O ED10B15-1-D-O ED10B20-1-D-O ED10B25-1-D-O ED10B30-1-D-O
		ED10M-U-LR ED10B15-U-LR ED10B20-U-LR ED10B25-U-LR ED10B30-U-LR	ED10M-U-R ED10B15-U-R ED10B20-U-R ED10B25-U-R ED10B30-U-R	ED10M-U-L ED10B15-U-L ED10B20-U-L ED10B25-U-L ED10B30-U-L	ED10M-U-LR-O ED10B15-U-LR-O ED10B20-U-LR-O ED10B25-U-LR-O ED10B30-U-LR-O	ED10M-U-R-O ED10B15-U-R-O ED10B20-U-R-O ED10B25-U-R-O ED10B30-U-R-O	ED10M-U-L-O ED10B15-U-L-O ED10B20-U-L-O ED10B25-U-L-O ED10B30-U-L-O
		ED10M-D-LR ED10B15-D-LR ED10B20-D-LR ED10B25-D-LR ED10B30-D-LR	ED10M-D-R ED10B15-D-R ED10B20-D-R ED10B25-D-R ED10B30-D-R	ED10M-D-L ED10B15-D-L ED10B20-D-L ED10B25-D-L ED10B30-D-L	ED10M-D-LR-O ED10B15-D-LR-O ED10B20-D-LR-O ED10B25-D-LR-O ED10B30-D-LR-O	ED10M-D-R-O ED10B15-D-R-O ED10B20-D-R-O ED10B25-D-R-O ED10B30-D-R-O	ED10M-D-L-O ED10B15-D-L-O ED10B20-D-L-O ED10B25-D-L-O ED10B30-D-L-O
पार्श्व 2-शाफ़्ट प्रकार		ED10M-1-1-LR ED10B15-1-1-LR ED10B20-1-1-LR ED10B25-1-1-LR ED10B30-1-1-LR	ED10M-1-1-R ED10B15-1-1-R ED10B20-1-1-R ED10B25-1-1-R ED10B30-1-1-R	ED10M-1-1-L ED10B15-1-1-L ED10B20-1-1-L ED10B25-1-1-L ED10B30-1-1-L	ED10M-1-1-LR-O ED10B15-1-1-LR-O ED10B20-1-1-LR-O ED10B25-1-1-LR-O ED10B30-1-1-LR-O	ED10M-1-1-R-O ED10B15-1-1-R-O ED10B20-1-1-R-O ED10B25-1-1-R-O ED10B30-1-1-R-O	ED10M-1-1-L-O ED10B15-1-1-L-O ED10B20-1-1-L-O ED10B25-1-1-L-O ED10B30-1-1-L-O
		ED10M-1-1-UD ED10B15-1-1-UD ED10B20-1-1-UD ED10B25-1-1-UD ED10B30-1-1-UD	ED10M-1-1-U ED10B15-1-1-U ED10B20-1-1-U ED10B25-1-1-U ED10B30-1-1-U	ED10M-1-1-D ED10B15-1-1-D ED10B20-1-1-D ED10B25-1-1-D ED10B30-1-1-D	ED10M-1-1-UD-O ED10B15-1-1-UD-O ED10B20-1-1-UD-O ED10B25-1-1-UD-O ED10B30-1-1-UD-O	ED10M-1-1-U-O ED10B15-1-1-U-O ED10B20-1-1-U-O ED10B25-1-1-U-O ED10B30-1-1-U-O	ED10M-1-1-D-O ED10B15-1-1-D-O ED10B20-1-1-D-O ED10B25-1-1-D-O ED10B30-1-1-D-O
		ED10M-U-D-LR ED10B15-U-D-LR ED10B20-U-D-LR ED10B25-U-D-LR ED10B30-U-D-LR	ED10M-U-D-R ED10B15-U-D-R ED10B20-U-D-R ED10B25-U-D-R ED10B30-U-D-R	ED10M-U-D-L ED10B15-U-D-L ED10B20-U-D-L ED10B25-U-D-L ED10B30-U-D-L	ED10M-U-D-LR-O ED10B15-U-D-LR-O ED10B20-U-D-LR-O ED10B25-U-D-LR-O ED10B30-U-D-LR-O	ED10M-U-D-R-O ED10B15-U-D-R-O ED10B20-U-D-R-O ED10B25-U-D-R-O ED10B30-U-D-R-O	ED10M-U-D-L-O ED10B15-U-D-L-O ED10B20-U-D-L-O ED10B25-U-D-L-O ED10B30-U-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्याएँ ED12M, ED12B15, ED12B20, ED12B25, ED12B30 (माउंटिंग प्रकार: -Y, -T, -K1 से -K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED12M-1-LR ED12B15-1-LR ED12B20-1-LR ED12B25-1-LR ED12B30-1-LR	ED12M-1-R ED12B15-1-R ED12B20-1-R ED12B25-1-R ED12B30-1-R	ED12M-1-L ED12B15-1-L ED12B20-1-L ED12B25-1-L ED12B30-1-L	ED12M-1-LR-O ED12B15-1-LR-O ED12B20-1-LR-O ED12B25-1-LR-O ED12B30-1-LR-O	ED12M-1-R-O ED12B15-1-R-O ED12B20-1-R-O ED12B25-1-R-O ED12B30-1-R-O	ED12M-1-L-O ED12B15-1-L-O ED12B20-1-L-O ED12B25-1-L-O ED12B30-1-L-O
		ED12M-1-UD ED12B15-1-UD ED12B20-1-UD ED12B25-1-UD ED12B30-1-UD	ED12M-1-U ED12B15-1-U ED12B20-1-U ED12B25-1-U ED12B30-1-U	ED12M-1-D ED12B15-1-D ED12B20-1-D ED12B25-1-D ED12B30-1-D	ED12M-1-UD-O ED12B15-1-UD-O ED12B20-1-UD-O ED12B25-1-UD-O ED12B30-1-UD-O	ED12M-1-U-O ED12B15-1-U-O ED12B20-1-U-O ED12B25-1-U-O ED12B30-1-U-O	ED12M-1-D-O ED12B15-1-D-O ED12B20-1-D-O ED12B25-1-D-O ED12B30-1-D-O
		ED12M-U-LR ED12B15-U-LR ED12B20-U-LR ED12B25-U-LR ED12B30-U-LR	ED12M-U-R ED12B15-U-R ED12B20-U-R ED12B25-U-R ED12B30-U-R	ED12M-U-L ED12B15-U-L ED12B20-U-L ED12B25-U-L ED12B30-U-L	ED12M-U-LR-O ED12B15-U-LR-O ED12B20-U-LR-O ED12B25-U-LR-O ED12B30-U-LR-O	ED12M-U-R-O ED12B15-U-R-O ED12B20-U-R-O ED12B25-U-R-O ED12B30-U-R-O	ED12M-U-L-O ED12B15-U-L-O ED12B20-U-L-O ED12B25-U-L-O ED12B30-U-L-O
		ED12M-D-LR ED12B15-D-LR ED12B20-D-LR ED12B25-D-LR ED12B30-D-LR	ED12M-D-R ED12B15-D-R ED12B20-D-R ED12B25-D-R ED12B30-D-R	ED12M-D-L ED12B15-D-L ED12B20-D-L ED12B25-D-L ED12B30-D-L	ED12M-D-LR-O ED12B15-D-LR-O ED12B20-D-LR-O ED12B25-D-LR-O ED12B30-D-LR-O	ED12M-D-R-O ED12B15-D-R-O ED12B20-D-R-O ED12B25-D-R-O ED12B30-D-R-O	ED12M-D-L-O ED12B15-D-L-O ED12B20-D-L-O ED12B25-D-L-O ED12B30-D-L-O
पार्श्व 2-शाफ़्ट प्रकार		ED12M-1-1-LR ED12B15-1-1-LR ED12B20-1-1-LR ED12B25-1-1-LR ED12B30-1-1-LR	ED12M-1-1-R ED12B15-1-1-R ED12B20-1-1-R ED12B25-1-1-R ED12B30-1-1-R	ED12M-1-1-L ED12B15-1-1-L ED12B20-1-1-L ED12B25-1-1-L ED12B30-1-1-L	ED12M-1-1-LR-O ED12B15-1-1-LR-O ED12B20-1-1-LR-O ED12B25-1-1-LR-O ED12B30-1-1-LR-O	ED12M-1-1-R-O ED12B15-1-1-R-O ED12B20-1-1-R-O ED12B25-1-1-R-O ED12B30-1-1-R-O	ED12M-1-1-L-O ED12B15-1-1-L-O ED12B20-1-1-L-O ED12B25-1-1-L-O ED12B30-1-1-L-O
		ED12M-1-1-UD ED12B15-1-1-UD ED12B20-1-1-UD ED12B25-1-1-UD ED12B30-1-1-UD	ED12M-1-1-U ED12B15-1-1-U ED12B20-1-1-U ED12B25-1-1-U ED12B30-1-1-U	ED12M-1-1-D ED12B15-1-1-D ED12B20-1-1-D ED12B25-1-1-D ED12B30-1-1-D	ED12M-1-1-UD-O ED12B15-1-1-UD-O ED12B20-1-1-UD-O ED12B25-1-1-UD-O ED12B30-1-1-UD-O	ED12M-1-1-U-O ED12B15-1-1-U-O ED12B20-1-1-U-O ED12B25-1-1-U-O ED12B30-1-1-U-O	ED12M-1-1-D-O ED12B15-1-1-D-O ED12B20-1-1-D-O ED12B25-1-1-D-O ED12B30-1-1-D-O
		ED12M-U-D-LR ED12B15-U-D-LR ED12B20-U-D-LR ED12B25-U-D-LR ED12B30-U-D-LR	ED12M-U-D-R ED12B15-U-D-R ED12B20-U-D-R ED12B25-U-D-R ED12B30-U-D-R	ED12M-U-D-L ED12B15-U-D-L ED12B20-U-D-L ED12B25-U-D-L ED12B30-U-D-L	ED12M-U-D-LR-O ED12B15-U-D-LR-O ED12B20-U-D-LR-O ED12B25-U-D-LR-O ED12B30-U-D-LR-O	ED12M-U-D-R-O ED12B15-U-D-R-O ED12B20-U-D-R-O ED12B25-U-D-R-O ED12B30-U-D-R-O	ED12M-U-D-L-O ED12B15-U-D-L-O ED12B20-U-D-L-O ED12B25-U-D-L-O ED12B30-U-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED16M, ED16B20 (माउंटिंग प्रकार: -Y, -T, -K1 से -K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED16M-1-LR ED16B20-1-LR	ED16M-1-R ED16B20-1-R	ED16M-1-L ED16B20-1-L	ED16M-1-LR-O ED16B20-1-LR-O	ED16M-1-R-O ED16B20-1-R-O	ED16M-1-L-O ED16B20-1-L-O
		ED16M-1-UD ED16B20-1-UD	ED16M-1-U ED16B20-1-U	ED16M-1-D ED16B20-1-D	ED16M-1-UD-O ED16B20-1-UD-O	ED16M-1-U-O ED16B20-1-U-O	ED16M-1-D-O ED16B20-1-D-O
		ED16M-U-LR ED16B20-U-LR	ED16M-U-R ED16B20-U-R	ED16M-U-L ED16B20-U-L	ED16M-U-LR-O ED16B20-U-LR-O	ED16M-U-R-O ED16B20-U-R-O	ED16M-U-L-O ED16B20-U-L-O
		ED16M-D-LR ED16B20-D-LR	ED16M-D-R ED16B20-D-R	ED16M-D-L ED16B20-D-L	ED16M-D-LR-O ED16B20-D-LR-O	ED16M-D-R-O ED16B20-D-R-O	ED16M-D-L-O ED16B20-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED20M, ED20B20 (माउंटिंग प्रारूप: -Y,-T,-K1 से K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED20M-1-LR ED20B20-1-LR	ED20M-1-R ED20B20-1-R	ED20M-1-L ED20B20-1-L	ED20M-1-LR-O ED20B20-1-LR-O	ED20M-1-R-O ED20B20-1-R-O	ED20M-1-L-O ED20B20-1-L-O
		ED20M-1-UD ED20B20-1-UD	ED20M-1-U ED20B20-1-U	ED20M-1-D ED20B20-1-D	ED20M-1-UD-O ED20B20-1-UD-O	ED20M-1-U-O ED20B20-1-U-O	ED20M-1-D-O ED20B20-1-D-O
		ED20M-U-LR ED20B20-U-LR	ED20M-U-R ED20B20-U-R	ED20M-U-L ED20B20-U-L	ED20M-U-LR-O ED20B20-U-LR-O	ED20M-U-R-O ED20B20-U-R-O	ED20M-U-L-O ED20B20-U-L-O
		ED20M-D-LR ED20B20-D-LR	ED20M-D-R ED20B20-D-R	ED20M-D-L ED20B20-D-L	ED20M-D-LR-O ED20B20-D-LR-O	ED20M-D-R-O ED20B20-D-R-O	ED20M-D-L-O ED20B20-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या ED25M, ED25B20 (माउंटिंग प्रारूप: -Y,-T,-K1 से K4)

पार्श्व 1-शाफ़्ट प्रकार	माउंटिंग कोड चुनें। Y (फर्श माउंटिंग) टी (सीलिंग माउंटिंग) K1 (दीवार पर लगाना) K2 (दीवार पर लगाने योग्य) K3 (दीवार पर लगाने योग्य) K4 (दीवार पर लगाने योग्य)	ED25M-1-LR ED25B20-1-LR	ED25M-1-R ED25B20-1-R	ED25M-1-L ED25B20-1-L	ED25M-1-LR-O ED25B20-1-LR-O	ED25M-1-R-O ED25B20-1-R-O	ED25M-1-L-O ED25B20-1-L-O
		ED25M-1-UD ED25B20-1-UD	ED25M-1-U ED25B20-1-U	ED25M-1-D ED25B20-1-D	ED25M-1-UD-O ED25B20-1-UD-O	ED25M-1-U-O ED25B20-1-U-O	ED25M-1-D-O ED25B20-1-D-O
		ED25M-U-LR ED25B20-U-LR	ED25M-U-R ED25B20-U-R	ED25M-U-L ED25B20-U-L	ED25M-U-LR-O ED25B20-U-LR-O	ED25M-U-R-O ED25B20-U-R-O	ED25M-U-L-O ED25B20-U-L-O
		ED25M-D-LR ED25B20-D-LR	ED25M-D-R ED25B20-D-R	ED25M-D-L ED25B20-D-L	ED25M-D-LR-O ED25B20-D-LR-O	ED25M-D-R-O ED25B20-D-R-O	ED25M-D-L-O ED25B20-D-L-O

इस पृष्ठ के शीर्ष पर वापस जाएँ
