आउटबोर्ड रोलर्स के साथ डबल पिच चेन
- आउटबोर्ड रोलर्स के साथ डबल पिच चेन फ्री-फ्लो चेन होती हैं जिनमें डबल पिच के पिन विस्तारित होते हैं और उन पर फ्री-रोटेटिंग बाहरी रोलर लगे होते हैं।
- चूंकि इसमें कई बाहरी रोलर जोड़े जा सकते हैं, इसलिए यह उन कन्वेयर के लिए उपयुक्त है जो छोटे परिवहन किए जाने वाले सामान को सीधे ले जाते हैं।
- मानक श्रृंखला, लैम्डा (बिना चिकनाई वाला) विनिर्देश और एसएस (स्टेनलेस स्टील) विनिर्देश उपलब्ध हैं।
- * NP श्रृंखला (निकल प्लेटिंग) भी उपलब्ध हैं, इसलिए विवरण के लिए कृपया हमसे संपर्क करें।
विशेषताएँ
- -बाहरी रोलर से सुसज्जित, यह कन्वेयर को अधिक कॉम्पैक्ट बनाने के लिए उपयुक्त है।
- - बैक वेंटिंग संभव है, जिससे रिटर्न साइड लेआउट आसान हो जाता है।
- -चूंकि इसमें कई बाहरी रोलर जोड़े जा सकते हैं, इसलिए यह उन कन्वेयर के लिए भी उपयुक्त है जो छोटे परिवहन किए जाने वाले आइटमों को सीधे बाहरी रोलर पर रखते हैं।
- बाहरी रोलर विनिर्देश
कैटलॉग और निर्देश पुस्तिका
प्रत्येक विनिर्देश के बारे में
मानक श्रृंखला
- · चेन बॉडी स्टील से बनी है, और आप केवल आर रोलर्स के लिए स्टील और प्लास्टिक रोलर रोलर्स के बीच चयन कर सकते हैं।
- स्टील रोलर
- - सभी भाग स्टील से बने होते हैं और गर्मी उपचारित और कठोर होते हैं।
- ・使用温度範囲：-10℃～150℃
- ・ईंधन भरना आवश्यक है.
- प्लास्टिक आर रोलर (इंजीनियरिंग प्लास्टिक)
- - हल्का (स्टील से 30% हल्का), कम शोर (स्टील से 5-7dB कम)
- - रोलिंग प्रतिरोध (स्टील की तुलना में 30% कमी)
- ・使用温度範囲：-10℃～80℃
- ・पिन और बुशिंग के बीच तेल लगाना ज़रूरी है। इंजीनियरिंग प्लास्टिक रोलर सफ़ेद है।
लैम्ब्डा (बिना चिकनाई वाला) विनिर्देश
- -विशेष तेल-संसेचित बुश उपयोग करके, इसे बिना चिकनाई वाला लंबे समय तक इस्तेमाल किया जा सकता है।
*स्टील बाहरी रोलर तेल लगाने की आवश्यकता होती है। - -अनुमेय तन्य बल मानक श्रृंखला के समान ही है, लेकिन पहचान के उद्देश्य से आंतरिक और बाहरी प्लेटों को ब्लैक ऑक्साइड फ़िनिश है।
- ・使用温度範囲：-10℃～150℃
- - रसायनों, पानी के नीचे, या सफाई या डीग्रीजिंग वातावरण में उपयोग करने से बचें।
- ・उत्पादन RF2060 तक सीमित है।
- बाहरी रोलर इंजीनियरिंग प्लास्टिक रोलर्स (प्लास्टिक रोलर, प्लास्टिक ब्रेक रोलर्स, प्रवाहकीय रोलर्स) और स्टील रोलर्स में उपलब्ध हैं।
एसएस (स्टेनलेस स्टील) विनिर्देश
- - पिन (अवक्षेपण कठोर स्टेनलेस स्टील) को छोड़कर सभी भाग 18-8 स्टेनलेस स्टील से बने हैं और संक्षारण प्रतिरोधी हैं।
- - एस रोलर्स स्टेनलेस स्टील रोलर्स हैं, और डबल पिच आर रोलर्स को दो प्रकारों से चुना जा सकता है: प्लास्टिक रोलर और स्टेनलेस स्टील रोलर्स।
- स्टील रोलर
- - चेन बॉडी और बॉडी रोलर्स स्टेनलेस स्टील से बने हैं और संक्षारण प्रतिरोधी हैं।
- ・使用温度範囲：-20℃～400℃
- ・ईंधन भरना आवश्यक है.
- प्लास्टिक आर रोलर (इंजीनियरिंग प्लास्टिक)
- - हल्का (स्टील से 30% हल्का), कम शोर (स्टील से 5-7dB कम)
- - रोलिंग प्रतिरोध (स्टील की तुलना में 30% कमी)
- ・使用温度範囲：-20℃～80℃
- ・पिन और बुशिंग के बीच तेल लगाना ज़रूरी है। इंजीनियरिंग प्लास्टिक रोलर सफ़ेद है।

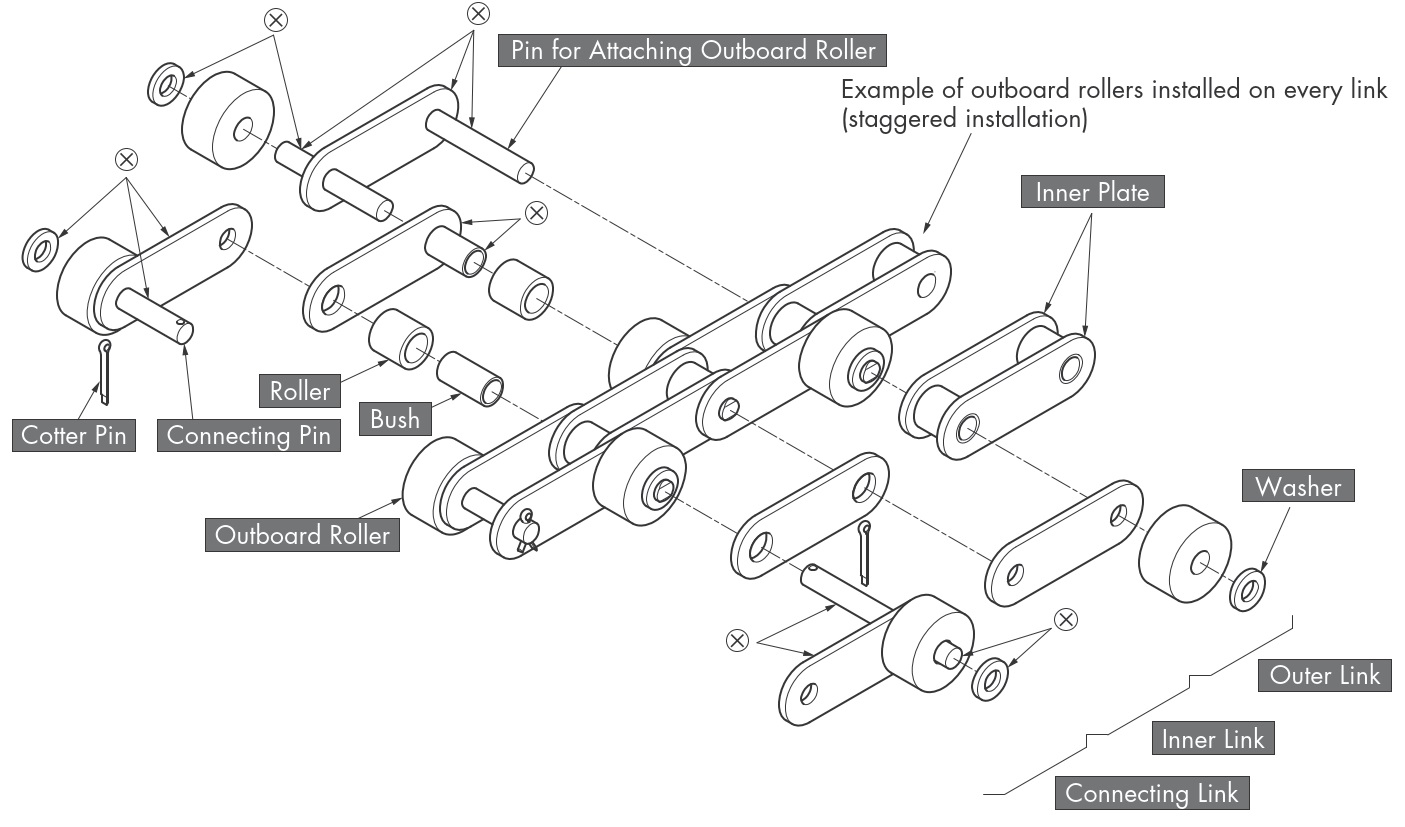

संरचना
[बड़ा करने के लिए क्लिक करें]
- ・X चिह्न दबाकर फिट करना इंगित करता है।
बाहरी रोलर स्थापना स्थिति
| क्रमबद्ध प्रकार में स्थापित करते समय | समानांतर में स्थापित करते समय |
|---|---|
 |
 |
|
|
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
टिप्पणी
1. सुविधा के लिए, "चेन बॉडी" शब्द से तात्पर्य बाहरी रोलर छोड़कर पूरी चेन से है।
2. *1 भले ही चेन खुद लैम्डा चेन हो, स्टील बाहरी रोलर तेल लगाना चाहिए।
3. केवल बाहरी रोलर माउंटिंग पिन (※2) अवक्षेपण सख्त स्टेनलेस स्टील से बना है।
4. जब चालक रोलर और चेन बॉडी NP श्रृंखला हों, तो ब्रेक स्प्रिंग ब्रेक होता है।
5. यदि बाहरी रोलर केवी रोलर्स हैं, तो मुख्य रोलर्स एस रोलर्स होंगे।
6. *3 यदि चेन बॉडी SS श्रृंखला है, तो रोलर्स स्टेनलेस स्टील के होंगे।
स्प्रोकेट विनिर्देशों का चयन करते समय
ग्राहक के परिचालन वातावरण और श्रृंखला विनिर्देशों के अनुरूप स्प्रोकेट विनिर्देश का चयन करना आवश्यक है।
आउटबोर्ड रोलर्स के साथ डबल पिच चेन के लिए, कृपया मानक स्टील डबल पिच स्प्रोकेट का उपयोग करें।
यदि स्प्रोकेट के एस रोलर पर 30 या अधिक दांत हैं, तो आरएस स्प्रोकेट का उपयोग किया जा सकता है।
कृपया चेन और स्प्रोकेट संगतता चार्ट यहां देखें।
प्रति इकाई लिंक की संख्या
जब तक अन्यथा निर्दिष्ट न किया जाए, बाहरी रोलर वाली चेन 1 यूनिट (1 चेन लंबाई) की इकाइयों में वितरित की जाएंगी।
| चेन का आकार | प्रति इकाई लिंक की संख्या |
|---|---|
| RF2040 | 120 |
| RF2050 | 96 |
| RF2060 | 80 |
| RF2080 | 60 |
| RF2100 | 48 |
