प्लास्टिक मॉड्यूलर चेन WT2525-K प्रकार
- チェーンピッチ
25.4mm - सीधा परिवहन के लिए
- बंद प्रकार
- WT2520 श्रृंखला: स्थिर परिवहन और लागत-प्रभावशीलता
- कन्वेयर के अंत में एक गोल बार स्थापित करके, कन्वेयर के बीच स्थानांतरण स्थान को कॉम्पैक्ट बनाना संभव है।
- ढेर की गई चादरें, सूटकेस, मशीन टूल्स और निर्माण सामग्री के परिवहन के लिए आदर्श।
विशेषताएँ
-
-सतह संपर्क के साथ स्थिर परिवहन
रोलर कन्वेयर की तुलना में, जो परिवहन के लिए लाइन संपर्क का उपयोग करते हैं, प्लास्टिक मॉड्यूलर चेन परिवहन के लिए सतह संपर्क का उपयोग करते हैं,
विभिन्न प्रकार की खड़ी चादरों को बिना चादरों को कुचले, भार को गिराए या कंपन पैदा किए स्थिर रूप से परिवहन करना संभव है।
-

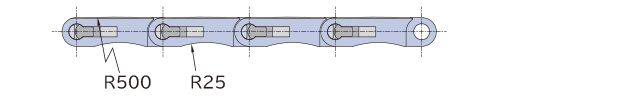

・सतह का आकार हैंडलिंग में आसानी के लिए डिज़ाइन किया गया है
इस श्रृंखला की सतह का आकार सौम्य R500 उत्तल है।
ढेर में रखी भारी चादरें प्रत्येक सतह पर उत्तल आकृतियों में थोड़ा सा दब जाती हैं, जिससे फिसलन रुक जाती है, और जब श्रमिक अपेक्षाकृत हल्की कार्डबोर्ड शीटों को संभालते हैं,
कम घर्षण प्रभाव के कारण इसे चलाना आसान हो जाता है।
-
・स्थैतिक बिजली के कारण धूल और घिसे हुए कणों के चिपकने से बचाता है
यह चेन पॉलीएसिटल रेज़िन से बनी है और इसमें स्थैतिक विद्युत को धूल और घिसाव के कणों को आकर्षित करने से रोकने के लिए स्थैतिक गुण मौजूद हैं। (यह केवल ग्रे, नीले और आसमानी नीले मानक श्रृंखला में उपलब्ध है।)
नोट) आयतन प्रतिरोधकता: 1×10 13 Ω・cm
-
・ इन-लाइन लेआउट स्थानांतरण स्थान को कम करता है
इस चेन के पीछे के भाग को गोल बनाया गया है, ताकि इसे Φ50 गोल बार के चारों ओर लपेटना आसान हो सके।
जैसा कि नीचे दिए गए चित्र में दिखाया गया है, कन्वेयर के अंत में एक गोल बार स्थापित करके, कन्वेयर के बीच स्थानांतरण स्थान को कम करना संभव है।
नोट: उलझने से बचने के लिए सुरक्षा उपकरण (सुरक्षा कवर आदि) लगाएं।
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| मध्यम | △ | ● | ● | ● | ● | ● | ● | ● | ● |
| छोटा | △ | ● | ● | ● | ● | ● | ● | ● | ● |
उपयोग
- ■स्टैक्ड शीट परिवहन
- ■ सूट परिवहन
- ■ मशीन टूल कन्वेयर
- ■निर्माण सामग्री परिवहन कन्वेयर

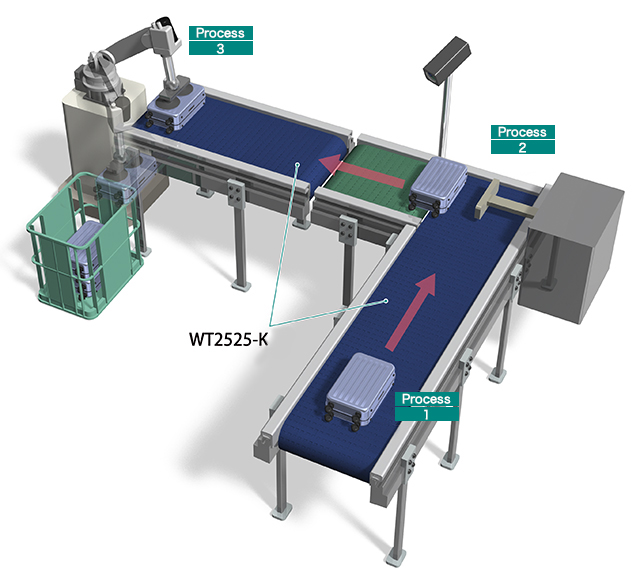

सूटकेस परिवहन कन्वेयर
[प्रक्रिया 1]
सूटकेस जैसे सामान का परिवहन।
[प्रक्रिया 2]
ढकेलने वाला यंत्र परिवहन की गई वस्तु को बगल की ओर धकेलता है।
मुख्य बिंदु: कम घर्षण विशेषताएँ उत्कृष्ट ग्लाइडिंग गुण प्रदान करती हैं, जिससे परिवहन की गई सामग्रियों का सुचारू रूप से निष्कासन संभव होता है।
[चरण 3]
रोबोट इसे कंटेनर तक ले जाएगा।

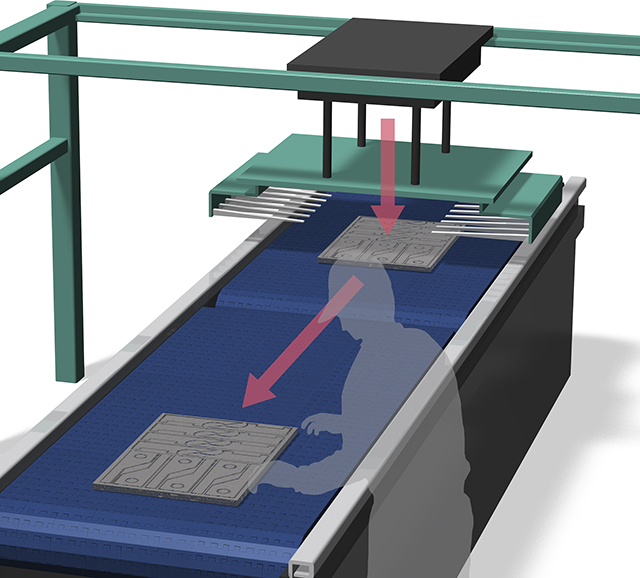

मशीन टूल कन्वेयर
[प्रक्रिया]
लेजर-प्रसंस्कृत स्टील प्लेटों को पैलेटों पर नहीं लादा जाता, बल्कि कन्वेयर पर श्रमिकों द्वारा छांटा जाता है।
मुख्य बिंदु: प्लास्टिक मॉड्यूलर चेन परिवहन की गई वस्तुओं पर खरोंच को रोकती है!

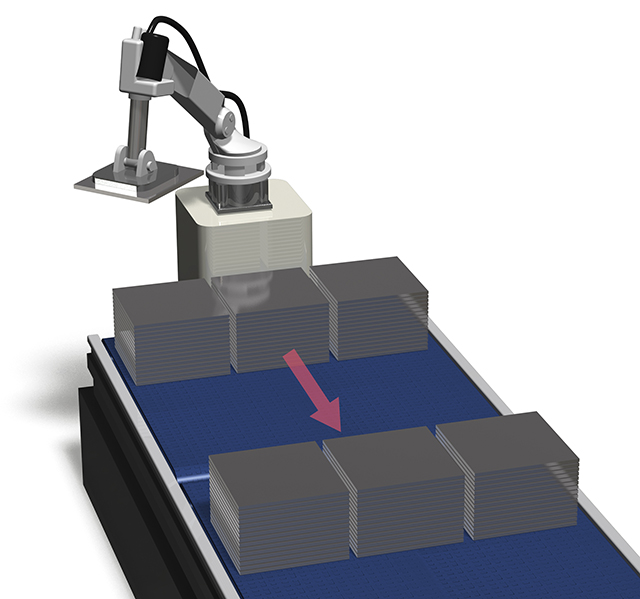

निर्माण सामग्री कन्वेयर
[प्रक्रिया]
भागों को एक साथ रखा जाता है और अगली प्रक्रिया के लिए ले जाया जाता है।
मुख्य बिंदु: प्लास्टिक मॉड्यूलर चेन माल और चेन के बीच पैलेट का उपयोग किए बिना माल का परिवहन कर सकती है, और वे माल के टूटने या कंपन की चिंता किए बिना माल को स्थिर रूप से परिवहन कर सकती हैं।
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 25.4 |
|---|---|
| उपयोग | सीधा परिवहन के लिए |
| चेन प्रकार | बंद प्रकार |
| - | |
| मुख्य बॉडी चेन विनिर्देश | - |
| पिन प्रकार | - |
| पिन सामग्री | - |
| पिन का आकार | - |
| शीर्ष प्लेट की मोटाई मिमी | - |
| पुशर सामग्री | - |
| अन्य सुविधाओं | - |
| नमूना | WT2525-K |
|
|
| चेन की चौड़ाई मिमी | 76.2～2362.2 |
| संगठित इकाई | प्रत्येक 76.2 मिमी |
कैटलॉग और निर्देश पुस्तिका
