बड़े आकार की कन्वेयर चेन
उत्पाद जानकारी बड़े आकार की कन्वेयर चेन
बड़े आकार की कन्वेयर चेन क्षैतिज, ऊर्ध्वाधर और तिरछी दिशाओं सहित किसी भी दिशा में सामग्री परिवहन के लिए स्वतंत्र रूप से जोड़ा जा सकता है। ये विशेष सामग्रियों की आवश्यकता के बिना लगभग 200°C तक के तापमान को सहन कर सकती हैं, और उच्च तापमान के लिए ऊष्मा-प्रतिरोधी स्टील का उपयोग किया जाता है। ये जंग-प्रतिरोधी और पानी व रसायनों के प्रति रासायनिक-प्रतिरोधी विशिष्टताओं में भी उपलब्ध हैं, जो इन्हें विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बनाता है।
लगभग किसी भी सामग्री का परिवहन किया जा सकता है, चूर्णित कोयला और सीमेंट जैसे पाउडर से लेकर गेहूं और सोयाबीन जैसे दानेदार पदार्थों, अयस्क और चट्टानों जैसे ढेले, और यहां तक कि कई टन वजन वाले उत्पादों तक, और परिवहन की जा सकने वाली सामग्रियों पर लगभग कोई प्रतिबंध नहीं है।
विषयसूची
बड़े आकार की कन्वेयर चेन से संबंधित जानकारी
संरचना
स्क्रू लॉक लिंक
एक जोड़ने वाली कड़ी जो सुरक्षित और तेज़ कार्य को सक्षम बनाती है।
नोट: नट सिस्टम के कारण पिन की लंबाई ज़्यादा है। कृपया जाँच लें कि यह डिवाइस के साथ कोई बाधा तो नहीं डाल रहा है।
* बड़े आकार की कन्वेयर चेन के लिए समग्र लंबाई सहिष्णुता ± 0.25% है।
■ ढीला फिट
एक ऐसा फिट जो शाफ्ट और छेद को मिलाने पर हमेशा एक अंतर छोड़ता है।
एक फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह ऊपर होती है।
■ दबाकर फिट करना
एक ऐसा फिट जो शाफ्ट और छेद के संयुक्त होने पर हमेशा हस्तक्षेप पैदा करता है।
एक फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह नीचे होती है।
घटकों और उनके कार्यों के बारे में अधिक जानें
| 1. पिन (सीपी) | 2. बुश (बी) | |
|---|---|---|
| पिनों की सबसे महत्वपूर्ण भूमिका बाहरी और आंतरिक लिंक जोड़ना है। प्लेटों की तरह, ये यात्रा की दिशा में चेन तनाव और परिवहन किए जा रहे सामान से लंबवत दिशा में प्रतिक्रिया बल प्राप्त करते हैं। इसके अलावा, जब चेन स्पष्ट रूप से व्यक्त करना, तो पिन की बाहरी परिधि बुशिंग की आंतरिक परिधि से टकराती है, जिससे घिसाव होता है। पिन एक महत्वपूर्ण शक्ति घटक हैं, लेकिन इन्हें घिसाव प्रतिरोधी भी होना चाहिए। | बुशिंग एक मज़बूती वाला घटक है जो स्प्रोकेट से जुड़ते समय चेन का तनाव ग्रहण करता है, लेकिन इसका मुख्य कार्य एक बेयरिंग घटक के रूप में है। जब रोलर घूमता है तो बुशिंग की बाहरी परिधि रोलर की आंतरिक परिधि के विरुद्ध खिसकती है, और जब चेन स्पष्ट रूप से व्यक्त करना तो बुशिंग की आंतरिक परिधि पिन की बाहरी परिधि के विरुद्ध खिसकती है, तो बुशिंग की आंतरिक परिधि घिस जाती है। बुशिंग की आंतरिक परिधि पर घिसाव सीधे पिच बढ़ाव के रूप में दिखाई देता है। | |
| 3.रोलर (आरआर, एफआर, एसआर, एमआर, एनआर) | 4. प्लेटें (पीएलपी-ए, पीएलपी-बी, बीएलपी) | |
| यह बुशिंग के साथ ढीला फिट बैठता है। जब यह स्प्रोकेट के साथ जुड़ता है, तो यह रोलर की तरह काम करता है, जिससे दाँत की सतह पर प्रभाव और घिसाव कम होता है। चलते समय यह लुढ़कता भी है, जिससे रोलिंग प्रतिरोध कम होता है। | प्लेटें मुख्यतः चेन की गति की दिशा में तन्य भार और परिवहन किए गए भार को सहारा देने के लिए समकोण पर प्रतिक्रिया बलों के अधीन होती हैं। जब चेन स्पष्ट रूप से व्यक्त करना, तो बाहरी और भीतरी प्लेटें एक-दूसरे के विरुद्ध खिसकती हैं, और जब यह स्प्रोकेट से जुड़ती है, तो वे दांतों के किनारे से टकराती हैं। आमतौर पर, बाहरी प्लेटों में गोल या नोकदार छेद होते हैं। | |
| 5. टी-पिन | 6. अनुलग्नक | |
 |
पिन को बाहरी प्लेट में दबाकर फिट करना के बाद, एक टी-पिन डालें और पिन को बाहर गिरने से रोकने के लिए उसे मोड़ें। इसे 30 डिग्री से ज़्यादा मोड़ें या तब तक मोड़ें जब तक टी-पिन का सिरा प्लेट की चौड़ाई में फिट न हो जाए। | यह वह भाग है जो लगाव को सुरक्षित रखता है। अनुलग्नक प्रकारों के बारे में जानकारी के लिए नीचे "अनुलग्नक प्रकार" देखें। |
■श्रृंखला के तीन मूल आयाम
पिच, रोलर व्यास और आंतरिक लिंक चौड़ाई को रोलर चेन के तीन मूल आयाम कहा जाता है। जब ये आयाम समान होते हैं, तो रोलर चेन और स्प्रोकेट आयामी रूप से संगत होते हैं।
अनुलग्नक प्रकारों को विस्तार से देखें
अटैचमेंट, परिवहन उपकरणों को जंजीरों से जोड़ने के लिए इस्तेमाल होने वाले पुर्जे होते हैं। इन्हें वांछित लिंक अंतराल पर लगाया जा सकता है।
मानक अनुलग्नक
यह एक किफायती और बहुमुखी उपकरण है।
एक अनुलग्नक
इसके एक तरफ ब्लेड है।
बोल्ट छेदों की संख्या के आधार पर इन्हें A1, A2, और A3 कहा जाता है।
A1 अनुलग्नक
A2 अनुलग्नक
A3 अनुलग्नक
K अनुलग्नक
इसके दोनों ओर पंख हैं।
बोल्ट छेदों की संख्या के आधार पर इन्हें K1, K2, और K3 कहा जाता है।
K1 अनुलग्नक
K2 अनुलग्नक
K3 अनुलग्नक
GA अनुलग्नक
इस प्रकार में प्लेट के एक तरफ बोल्ट के छेद होते हैं।
बोल्ट छेदों की संख्या के आधार पर इन्हें GA2 और GA4 कहा जाता है।
GA2 अनुलग्नक
GA4 अनुलग्नक
समर्पित अनुलग्नक
विशिष्ट अनुप्रयोगों के लिए अनुलग्नक.
डीप लिंकिंग
शीर्ष रोलर
बाहरी रोलर
प्रवाह के लिए
विशेष अनुलग्नक (प्लस α कन्वेयर श्रृंखला)
विशेष अनुलग्नक का एक रूपांतर.
SA अनुलग्नक के साथ
एक तरफ ऊर्ध्वाधर ब्लेड वाला एक प्रकार
एसके अटैचमेंट शामिल
दोनों तरफ ऊर्ध्वाधर ब्लेड वाला एक प्रकार
CA2 अनुलग्नक शामिल
नेट स्थापना
अंतराल-रहित स्लेट स्थापना के लिए
AA3 अनुलग्नक शामिल
शक्तिशाली प्रकार जो संलग्नक को जकड़ लेता है
AR2 अनुलग्नक शामिल
ए अटैचमेंट की बेहतर झुकने वाली कठोरता
(मजबूत पसलियों के साथ)
MG2 अटैचमेंट शामिल है
एक प्रकार के माउंटिंग जिग के साथ इस्तेमाल किया जा सकता है
AS2 अनुलग्नक के साथ
स्क्रैपर और फ्लाइट माउंटिंग
AF2 अनुलग्नक शामिल
डीप स्क्रैपर और फ्लाइट माउंटिंग
WSA0 अनुलग्नक शामिल है
परिवहन की गई सामग्री के फैलाव को रोकता है
एक्सटेंशन पिन के साथ
पिन के अंत में जोड़ा जा सकता है
(प्रारूप: EN)
स्टे पिन के साथ
सीधे कनेक्टिंग पिन पर लगाया गया
जाल आदि की स्थापना।
(प्रारूप: TN)
शीर्ष प्लेट के साथ
परिवहन की गई वस्तुओं पर कोई खरोंच नहीं
(प्रारूप: टीपी)
ट्रॉली रोलर के साथ
क्षैतिज लंबी दूरियों के लिए
(प्रारूप: टीआरओ)
आउटबोर्ड रोलर के साथ
भारी भार का समर्थन
(प्रारूप: आरओ)
गाइड शू के साथ
पार्श्व कंपन को रोकता है
(प्रारूप: जीएस)
गाइड रोलर के साथ
क्षैतिज उपयोग
(प्रारूप: जी.आर.)
स्थिर कुत्ते के साथ
धक्का और परिवहन
(प्रारूप: केडी)
कुत्ते के रोलर के साथ
गोल वस्तुओं को धकेलना और ले जाना
(प्रारूप: आरडी)
टिल्टिंग डॉग
कन्वेयर भंडारण
(प्रारूप: सीडी)
रोलर टिल्टिंग डॉग के साथ
गोल वस्तु भंडारण
(प्रारूप: आरसीडी)
डकिंग डॉग
परिवहन की गई वस्तु को उसके निर्दिष्ट स्थान पर छोड़ दें
(प्रारूप: डीडी)
रोलर प्रकार
बड़े आकार की कन्वेयर चेन अनुप्रयोग के आधार पर तीन बुनियादी रोलर प्रकारों में आते हैं।
| बड़े आकार की कन्वेयर चेन बुनियादी रोलर प्रकार | ||
|---|---|---|
| आर रोलर | एफ रोलर | एस, एम, एन रोलर |
 |
 |
 |
|
|
यह स्प्रोकेट के जुड़ने पर झटके और घिसाव को कम करने में मदद करता है।
|
रोलर्स को निर्देशित करने के तरीके के बारे में अधिक जानें
नीचे बड़े आकार की कन्वेयर चेन के सुचारू संचालन को सुनिश्चित करने के लिए ले जाने और वापसी मार्ग के लिए रोलर-प्रकार गाइड विधियों के उदाहरण दिए गए हैं।
गाइड विधि का उदाहरण
| आर रोलर (एस रोलर) प्रकार की चेन | एफ रोलर चेन | बाहरी रोलर के साथ चेन | |
|---|---|---|---|
| वाहक |  |
 |
 |
| वापसी मार्ग |  |
 |
 |
सुरक्षा सावधानियां
कभी भी संयोजित श्रृंखला में अतिरिक्त भागों को वेल्ड न करें, क्योंकि इससे प्लेट विरूपण के कारण श्रृंखला मुड़ सकती है या मुड़ सकती है, तथा गर्मी के कारण भागों की कठोरता कम हो सकती है या वे भंगुर हो सकते हैं।
बड़े आकार की कन्वेयर चेन उत्पाद सूची
- सामान्य प्रयोजन और शक्तिशाली
- पर्यावरण प्रतिरोध
- बेयरिंग रोलर
कन्वेयर चेन - सीमेंट परिवहन
- इस्पात उपकरण
- बायोमास
- अपशिष्ट निपटान सुविधा
- खाद्य उद्योग
- जल प्रशोधन संयंत्र
- मोटर वाहन उद्योग
- अन्य विशेष उपयोग
- अनुप्रयुक्त उपकरण
सामान
बड़े आकार की कन्वेयर चेन (बेयरिंग रोलर कन्वेयर चेन)
बेयरिंग रोलर कन्वेयर चेन रोलर्स के अंदर बेलनाकार बीयरिंग के साथ एक अनूठी संरचना होती है, जो चेन चलाने के प्रतिरोध को कम करती है, रोलर स्वीकार्य भार में काफी सुधार करती है, और बुशिंग और रोलर के बीच पहनने के जीवन को बढ़ाती है।
इससे ऐसे सुधार प्राप्त होते हैं जो पारंपरिक कन्वेयर श्रृंखलाओं से प्राप्त करना कठिन था, जैसे "उच्च दक्षता," "कम लागत," "रुक-रुककर फिसलने की घटना का दमन," और "विस्तारित रोलर और रेल जीवन।"
मानक विनिर्देशों के अलावा, हम धूल प्रतिरोधी विनिर्देश, बिना चिकनाई वाला विनिर्देश, जल-प्रतिरोधी ल्यूब-फ्री श्रृंखला आदि भी प्रदान करते हैं, ताकि आप अपनी आवश्यकताओं के अनुरूप सर्वोत्तम मॉडल चुन सकें।
*ड्राइव यूनिट लगातार काम कर रही हो, तब भी चेन बार-बार चलती और रुकती है।
हम सुविधाजनक कनेक्टिंग लिंक, स्क्रू लॉक लिंक जिन्हें केवल एक टॉर्क रिंच के साथ काटें और जोड़ें और डिस्कनेक्ट किया जा सकता है।

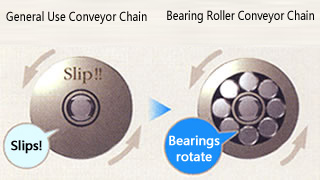

1. बेयरिंग रोलर संरचना
2. बेयरिंग रोलर्स का कार्य
- - चेन चलाने का कम प्रतिरोध (सामान्य प्रयोजन उत्पादों का 1/3)
- - रोलर स्वीकार्य भार में उल्लेखनीय वृद्धि
3. बेयरिंग रोलर्स का प्रभाव
- -चेन तनाव और आवश्यक शक्ति में कमी
- ・ कन्वेयर की लंबाई और धीमे संचालन के दौरान झटके से बचाता है
- - रोलर रोटेशन की समस्याओं और रेल घिसाव में कमी
- - बेहतर पहनने का जीवन (बुशिंग और रोलर के बीच)
- ・ CO2 उत्सर्जन और बिजली बिलों में कमी
बेयरिंग रोलर कन्वेयर चेन मानक विनिर्देश
मॉडल संख्या RF□□□□□BR･BF-DT･AT～
हमारे अद्वितीय ढांचे में रोलर्स के भीतर बेलनाकार बीयरिंग लगे होते हैं, जो सामान्य प्रयोजन वाली कन्वेयर चेन (DT श्रृंखला) के सुचारू संचालन की अनुमति देते हैं।
इसकी टिकाऊपन लगभग 5 गुना अधिक है।
- - आवश्यक मोटर शक्ति को लगभग 1/3 तक कम किया जा सकता है और चेन का आकार 2 आकारों तक कम किया जा सकता है।
- - सम्पूर्ण सुविधा की लागत को कम करने में योगदान देता है।
- - आयाम आरएफ कन्वेयर श्रृंखला के आर रोलर और एफ रोलर के समान हैं।
- परिवेश का तापमान: BR, BF: -20℃ से 80℃
आकार
RF03 टन से RF36 टन
इंच साइज़ के लिए,
कृपया हमसे संपर्क करें।
अनुलग्नक प्रकार
A1, A2, A3, K1, K2, K3
रोलर प्रकार
बीआर रोलर, बीएफ रोलर
बेयरिंग रोलर कन्वेयर चेन धूल-प्रतिरोधी
मॉडल संख्या RF□□□□□DBR･DBF-DT･AT～
भूलभुलैया संरचना और सील का उपयोग करके, यह कन्वेयर श्रृंखला मानक बेयरिंग रोलर कन्वेयर चेन की तुलना में धूल घुसपैठ के लिए कम संवेदनशील है।
- - भूलभुलैया संरचना और सील धूल के प्रवेश को कठिन बना देती है, और धूल भरे वातावरण में पहनने का जीवन मानक विनिर्देश से तीन गुना अधिक होता है।
- - रोलर्स दो प्रकार के होते हैं: डीबीआर और डीबीएफ।
- ・使用雰囲気温度：-10℃～80℃
आकार
आरएफ 10 टन से आरएफ 36 टन
इंच साइज़ के लिए,
कृपया हमसे संपर्क करें।
अनुलग्नक प्रकार
A1, A2, A3, K1, K2, K3
रोलर प्रकार
डीबीआर रोलर, डीबीएफ रोलर
बेयरिंग रोलर कन्वेयर चेन मानक ल्यूब-फ्री श्रृंखला
मॉडल संख्या RF□□□□□EBR･EBF-DT･AT～
बुशिंग और रोलर के बीच स्व-स्नेहन गुणों वाले विशेष बेलनाकार बीयरिंग उपयोग किया जाता है, इसलिए रोलर भाग
इसका उपयोग बिना चिकनाई वाला किया जा सकता है, तथा किसी अतिरिक्त तेल की आवश्यकता नहीं होती।
- - रोलर्स दो प्रकार के होते हैं: ईबीआर और ईबीएफ।
- ・使用雰囲気温度：-20℃～50℃
- *कृपया ध्यान दें कि अधिकतम अनुमेय भार मानक श्रृंखला से भिन्न है। स्वीकार्य रोलर भार समान है।
आकार
RF03 टन से RF36 टन
इंच साइज़ के लिए,
कृपया हमसे संपर्क करें।
अनुलग्नक प्रकार
A1, A2, A3, K1, K2, K3
रोलर प्रकार
ईबीआर रोलर, ईबीएफ रोलर
बेयरिंग रोलर कन्वेयर चेन पूर्णतः ल्यूब-फ्री शृंखला
मॉडल संख्या RF□□□□□AEBR･AEBF-DT･AT～
पिन और बुशिंग के बीच या बुशिंग और रोलर के बीच किसी अतिरिक्त तेल की आवश्यकता नहीं होती है।
- - रोलर के अंदर स्टील रोलर्स और विशेष बेलनाकार बीयरिंग बारी-बारी से स्थापित किया जाता है।
इसके अलावा, बुशिंग की आंतरिक सतह पर ठोस स्नेहक को समेटने और सील करने से, पिन और बुशिंग के बीच या बुशिंग और रोलर के बीच किसी अतिरिक्त स्नेहन की आवश्यकता नहीं होती है। - - रोलर्स दो प्रकार के होते हैं: AEBR और AEBF.
- कृपया ध्यान दें कि अधिकतम अनुमेय भार मानक श्रृंखला से भिन्न है। स्वीकार्य रोलर भार समान है।
- ・使用雰囲気温度：-20℃～50℃
आकार
RF05 टन से RF26 टन
इंच साइज़ के लिए,
कृपया हमसे संपर्क करें।
अनुलग्नक प्रकार
A1, A2, A3, K1, K2, K3
रोलर प्रकार
AEBR रोलर, AEBF रोलर
बेयरिंग रोलर कन्वेयर चेन जल-प्रतिरोधी ल्यूब-फ्री श्रृंखला
मॉडल संख्या RF□□□□□WEBR・WEBF-GS～
रोलर के अंदर स्टेनलेस स्टील रोलर्स और विशेष बेलनाकार बीयरिंग को बारी-बारी से रखकर, इसका उपयोग ऐसे वातावरण में किया जा सकता है जहां पानी के छींटे पड़ते हों।
इसका उपयोग बिना अतिरिक्त ईंधन भरे भी किया जा सकता है।
- - रोलर्स दो प्रकार के होते हैं: WEBR और WEBF.
- ・使用温度範囲：0℃～50℃
आकार
RF03 टन से RF36 टन
इंच साइज़ के लिए,
कृपया हमसे संपर्क करें।
अनुलग्नक प्रकार
A1, A2, A3, K1, K2, K3
रोलर प्रकार
WEBR रोलर, WEBF रोलर
