डबल पिच स्प्रोकेट लॉक स्प्रोकेट
- एक स्प्रोकेट जो बिना चाबी वाले फास्टनर के साथ एकीकृत है।
- पतली आस्तीन का घर्षण बल इसे बिना चाबी के शाफ्ट से बांधने की अनुमति देता है।
- बोल्टों को जोड़कर और अलग करके स्थापना और निष्कासन आसानी से किया जा सकता है।
विशेषताएँ
- *स्थापना (बन्धन) के बाद कोई ढीलापन नहीं है।
- * चरण मिलान भी आसान है।
- *प्रणोद की दिशा में "रोकने" की कोई आवश्यकता नहीं।
- *लागू चेन आकार: [एस रोलर प्रकार] आरएफ2040 से आरएफ2100, [आर रोलर प्रकार] आरएफ2040 से आरएफ2100
नोट: स्प्रोकेट विनिर्देशों का चयन करते समय
- आपको एक ऐसा स्प्रोकेट चुनना होगा जो आपके ऑपरेटिंग वातावरण और आपके द्वारा उपयोग की जा रही चेन की विशिष्टताओं के अनुकूल हो। विवरण के लिए, कृपया विभिन्न चेन और स्प्रोकेट के लिए संगतता चार्ट देखें।
यदि आपको स्टील या सतह उपचार आदि के अलावा किसी अन्य सामग्री की आवश्यकता है, तो कृपया हमसे संपर्क करें क्योंकि यह एक विशेष ऑर्डर आइटम होगा।उपयोग के लिए सावधानियां
स्प्रोकेट लॉक करने पर विचार करते समय कृपया निम्नलिखित बिंदुओं की जांच करें।
- * स्वीकार्य संचरण टॉर्क
सुनिश्चित करें कि आप ऐसा लोड टॉर्क चुनें जो आयाम तालिका में दर्शाए गए ट्रांसमिशन टॉर्क के बराबर या उससे कम हो। - *बोर सहनशीलता और सतह खुरदरापन
शाफ्ट व्यास सहिष्णुता h8 होनी चाहिए और शाफ्ट सतह खुरदरापन Ra3.2 होना चाहिए। - * कुंजी नाली शाफ्ट और डी-आकार के शाफ्ट पर माउंटिंग
जब किसी ऐसे शाफ्ट पर माउंट किया जाता है जिसमें पहले से ही एक कीवे होता है, जैसे कि मोटर शाफ्ट, या डी-आकार का शाफ्ट, तो स्वीकार्य टॉर्क 10% कम हो जाएगा। - *पॉलिश किए गए स्टील बार से जुड़ाव
जब इसे गारंटीकृत यांत्रिक गुणों (खींची गई सामग्री के आयाम स्वीकार्य व्यास वर्ग 8 से 10) के साथ पॉलिश किए गए स्टील बार से जोड़ा जाता है, तो स्वीकार्य टॉर्क 10% कम हो जाएगा। - *शाफ्ट सामग्री
कृपया S35C या उससे ऊपर की ठोस शाफ्ट सामग्री का उपयोग करें। - *उपयोग तापमान सीमा
-20℃ से 200℃ - *कसते समय
बोल्ट और नट को कसते समय हमेशा टॉर्क रिंच का उपयोग करें और उन्हें निर्दिष्ट कसने वाले टॉर्क तक पूरी तरह से कसें।
कृपया स्थापित करते समय उत्पाद के साथ आए निर्देश पुस्तिका पढ़ें।

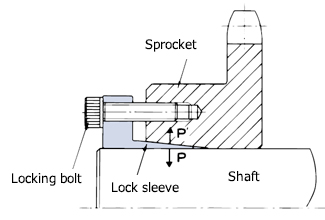

बन्धन सिद्धांत
स्प्रोकेट का आंतरिक व्यास और लॉक स्लीव का बाहरी व्यास पतला होता है, और जब बन्धन बोल्ट (बन्धन नट) को कस दिया जाता है, तो स्प्रोकेट पतली सतह के साथ फिसलता है।
इस समय, वेज क्रिया द्वारा रेडियल बल P और P' उत्पन्न होते हैं, जो शाफ्ट और पतली आंतरिक सतह पर दबाव डालते हैं, और घर्षण बल स्प्रोकेट को
और शाफ्ट को मजबूती से जकड़ लेता है।

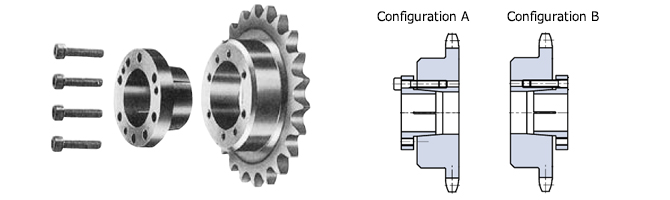

एस-प्रकार संरचना और आस्तीन माउंटिंग प्रारूप
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| RF2040 | S | - | 1 | B | 912T | - | S4 | 4 | 25 | A |
| ｜ आकार |
｜ ｜ ｜ |
｜ तारों की संख्या |
｜ ｜ ｜ |
｜ ｜ ｜ |
｜ आस्तीन फ्रेम संख्या |
｜ ｜ ｜ |
｜ शाफ्ट छेद व्यास मिमी |
｜ माउन्टिंग का प्रकार ए या बी |
||
| रोलर प्रकार | हब प्रकार | दांतों की संख्या | कसने वाले बोल्टों की संख्या | |||||||
| 912टी: 9½टी (यदि प्रभावी दांतों की संख्या 11 है, तो इसे 1100T के रूप में व्यक्त किया जाता है।) |
||||||||||
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| आकार | रोलर प्रकार | |||
|---|---|---|---|---|
| S | R | |||
| मूल मॉडल संख्या | प्रभावी दांतों की संख्या सीमा | मूल मॉडल संख्या | प्रभावी दांतों की संख्या सीमा | |
| RF2040 | RF2040S-1B□T-S○○○○● | 9½ ～ 12½ |
RF2040R-1B□T-S○○○○● | 10 ～ 16 |
| RF2050 | RF2050S-1B□T-S○○○○● | RF2050R-1B□T-S○○○○● | ||
| RF2060 | RF2060S-1B□T-S○○○○● | RF2060R-1B□T-S○○○○● | ||
| RF2080 | RF2080S-1B□T-S○○○○● | RF2080R-1B□T-S○○○○● | ||
| RF2100 | RF2100S-1B912T-S○○○○● | 9½ | RF2100R-1B1100T-S○○○○● | 11 |
