पिन गियर ड्राइव यूनिट ​

उत्पाद तस्वीरें
  • रोटरी और रैखिक ड्राइव के लिए लागत में कमी का प्रस्ताव
  • पिन गियर ड्राइव एक नई ड्राइव यूनिट ​है जो गियर और रैक की जगह लेती है।
  • पिन-मैकेनिकल व्हील/रैक और एक विशेष टूथ गियर का संयोजन रोटरी और रैखिक ड्राइव भागों की डिजाइन स्वतंत्रता को बहुत अधिक बढ़ा देता है।
  • *आसान स्थापना: स्प्लिट सेगमेंट सिस्टम स्थापना को आसान बनाता है। इसका उपयोग रफ इंस्टॉलेशन सटीकता के साथ भी किया जा सकता है।
  • *बड़ा ट्रांसमिशन टॉर्क: पिन गियर को एक उदार मॉड्यूल के साथ डिज़ाइन किया गया है, और पिन व्हील और रैक के साथ अच्छा संतुलन बड़े ट्रांसमिशन टॉर्क की अनुमति देता है।
  • *बड़े उपकरणों में इस्तेमाल किया जा सकता है: खंडों की संख्या बढ़ाकर, पहिया प्रकार का उपयोग बड़े ड्राइव उपकरणों में किया जा सकता है।
  • * इस्पात उद्योग आदि में बड़े उपकरणों के लिए आदर्श आकारों की एक श्रृंखला: लागत और स्पर्शीय बल प्राप्त करता है जो बड़े गियर से आगे निकल जाता है।
बैनर छवि

कैटलॉग और निर्देश पुस्तिका

संघटन

पिन गियर ड्राइव यूनिट एक ऐसी ड्राइव यूनिट है जिसमें एक पिन रैक (या पिन व्हील) होता है जो पिन गियर के साथ जुड़ता है।

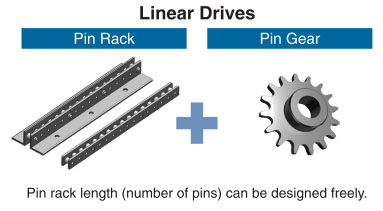

रैखिक ड्राइव

पिन रैक और पिन गियर विवरण

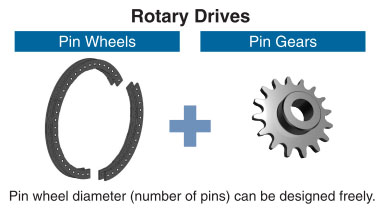

घूर्णी ड्राइव

पिनव्हील/पिन गियर विवरण

विशेषताएँ

स्थापित करना आसान है और किसी भी प्रकार की स्थापना की अनुमति देता है।

  • - पिन रैक और पिन व्हील पर सभी पिन स्थापना के लिए खोखले पिन हैं, इसलिए इन छेदों का उपयोग करके स्थापना आसानी से की जा सकती है।

खंडित इकाइयों को मिलाकर बड़ी मशीनों को समायोजित किया जा सकता है।

  • - रैक के मामले में, संयुक्त सतहों को संरेखित करके, इकाइयों के बीच पिच अंतराल को बनाए रखा जा सकता है और उन्हें जोड़ा जा सकता है, जिससे लंबी रैखिक ड्राइव संभव हो जाती है।
  • - बड़ी मशीनों के लिए पिनव्हील को खंडों में जोड़ा जाता है, इसलिए खंडों को मिलाकर, बड़े व्यास वाले पिनव्हील को समायोजित किया जा सकता है।

श्रृंखला प्रणाली की तुलना में, संचरण बल अधिक होता है और आकार को कम किया जा सकता है।

पिनव्हील

संरचना

पिन गियर में एक विशेष दांत प्रोफ़ाइल होती है जो रोलर के साथ सुचारू रूप से और निरंतर रूप से जुड़ती है।
दांतों की मजबूती और घर्षण प्रतिरोध को बढ़ाने के लिए उन्हें कठोर बनाया जाता है।

संरचना

पिन गियर समर्पित दांत प्रोफ़ाइल

पिन गियर के दांतों का प्रोफाइल लगभग एक घुमावदार वक्र पर आधारित है, जो पिन रैक/पहिये के साथ सुचारू जुड़ाव को सक्षम बनाता है, साथ ही अतिरिक्त मजबूती के लिए त्सुबाकी के मूल दांतों के प्रोफाइल का भी उपयोग करता है।

पिन गियर समर्पित दांत प्रोफ़ाइल
इस पृष्ठ के शीर्ष पर वापस जाएँ

मॉडल संख्या उदाहरण (रैखिक ड्राइव के लिए)

पिन रैक

PDU050 - S P A 080P - R
｜
फ़्रेम संख्या		 ｜
｜		 ｜
पिन रैक 		｜
｜		 ｜
पिनों की कुल संख्या 		｜
विनिर्देश
कोई प्रतीक नहीं: मानक स्टील प्रकार
K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार
R: उच्च जंग रोकथाम वाला स्टील प्रकार
Y: लचीला प्रकार
एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
｜
ड्राइव सिस्टम
S: रैखिक ड्राइव		 ｜
माउंटिंग विधि
F: फ्लैट प्रकार
A: कोण प्रकार


पिन गियर

PDU050 - S G B 014T - R
｜
फ़्रेम संख्या		 ｜
｜		 ｜
पिन गियर 		｜
｜		 ｜
दांतों की संख्या 		｜
विनिर्देश
कोई प्रतीक नहीं: मानक स्टील प्रकार
K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार
R: उच्च जंग रोकथाम वाला स्टील प्रकार
Y: लचीला प्रकार
एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
｜
ड्राइव सिस्टम
S: रैखिक ड्राइव		 ｜
पिन गियर प्रकार
B: एकल हब प्रकार
C: डबल हब प्रकार


मॉडल संख्या उदाहरण (रोटरी ड्राइव के लिए)

पिनव्हील

पूर्ण परिधि के मामले में

PDU070 - G P F 300P - R
｜
फ़्रेम संख्या		 ｜
｜		 ｜
पिनव्हील 		｜
｜		 ｜
पिनों की कुल संख्या 		｜
विनिर्देश
कोई प्रतीक नहीं: मानक स्टील प्रकार
K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार
R: उच्च जंग रोकथाम वाला स्टील प्रकार
Y: लचीला प्रकार
एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
｜
ड्राइव सिस्टम
G: बाहरी घूर्णी ड्राइव
N: आंतरिक घूर्णी ड्राइव		 ｜
माउंटिंग विधि
F: फ्लैट प्रकार


・परिधि का केवल एक भाग (360° से कम)

PDU070 - G P F 300P 090P - R
｜
फ़्रेम संख्या		 ｜
｜		 ｜
पिनव्हील 		｜
｜		 ｜
पिनों की कुल संख्या 		｜
पिनों की आवश्यक संख्या 		｜
विनिर्देश
कोई प्रतीक नहीं: मानक स्टील प्रकार
K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार
R: उच्च जंग रोकथाम वाला स्टील प्रकार
Y: लचीला प्रकार
एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
｜
ड्राइव सिस्टम
G: बाहरी घूर्णी ड्राइव
N: आंतरिक घूर्णी ड्राइव		 ｜
माउंटिंग विधि
F: फ्लैट प्रकार


पिन गियर

PDU070 - G G C 017T 300P - R
｜
फ़्रेम संख्या		 ｜
｜		 ｜
पिन गियर 		｜
｜		 ｜
दांतों की संख्या 		｜
पिनव्हील पर पिनों की कुल संख्या 		｜
विनिर्देश
कोई प्रतीक नहीं: मानक स्टील प्रकार
K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार
R: उच्च जंग रोकथाम वाला स्टील प्रकार
Y: लचीला प्रकार
एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
｜
ड्राइव सिस्टम
G: बाहरी घूर्णी ड्राइव
N: आंतरिक घूर्णी ड्राइव		 ｜
पिन गियर प्रकार
B: एकल हब प्रकार
C: डबल हब प्रकार


विनिर्देश

प्रकार और विनिर्देशों के अनुसार संगत फ्रेम संख्याएँ

पिन गियर ड्राइव यूनिट चयन करते समय कृपया सावधानी बरतें क्योंकि लागू फ्रेम नंबर प्रकार और विशिष्टताओं के आधार पर भिन्न होते हैं।

विविधता फ़्रेम नं.
PDU020PDU022PDU030PDU035PDU040PDU050PDU055PDU070PDU080PDU090PDU120PDU150PDU180PDU240
इस्पात
प्रकार		 मानक पैकेज ○○○○○○○○○○○○○○
इलेक्ट्रोलेस
निक्ल से पोलिश किया हुआ		 ○○○○○---------
अत्यधिक जंग प्रतिरोधी ○○○○○○○○○※○※----
लचीला प्रकार -----○○○○○----
स्टेनलेस स्टील प्रकार ○○○○○○○○○○----

*PDU080 से ऊपर के फ्रेम नंबरों के लिए कोण प्रकार समर्थित नहीं है।

मानक विनिर्देशों की सूची

तीन प्रकार उपलब्ध हैं: स्टील प्रकार, लचीला प्रकार, और स्टेनलेस स्टील प्रकार। कृपया वह प्रकार चुनें जो आपके वातावरण के लिए सबसे उपयुक्त हो।

स्वीकार्य स्पर्शरेखीय भार
फ़्रेम नं. पिच
मिमी		 स्वीकार्य स्पर्शरेखीय भार kN
स्टील का प्रकार लचीला प्रकार स्टेनलेस स्टील प्रकार
PDU020 20 4.7 - 0.8
PDU022 22 7.7 - 1.1
PDU030 30 12.8 - 1.9
PDU035 35 19.5 - 2.6
PDU040 40 27.3 - 4.1
PDU050 50 31.7 25.3 5.1
PDU055 55 52.9 37.0 7.0
PDU070 70 60.7 48.5 9.9
PDU080 80 71.5 57.2 12.0
PDU090 90 98.9 79.1 16.8
PDU120 120 122.5 - -
PDU150 150 240 - -
PDU180 180 347 - -
PDU240 240 525 - -
*पिनव्हील पिच एक आर्क पिच है।
*अनुमेय स्पर्शीय भार विनिर्देशों और उपयोग की शर्तों के आधार पर कम हो सकता है।
उपयोग की शर्तें/सामग्री
स्टील प्रकार/लचीला प्रकार स्टेनलेस स्टील प्रकार
अधिकतम उपयोग गति स्पर्शरेखीय गति: 50 मीटर/मिनट
उपयोग का वातावरण घर के अंदर (ऐसा स्थान जो बारिश या पानी के संपर्क में न हो) संक्षारक वातावरण
परिचालन तापमान ‐10℃～150℃ ‐20℃～400℃
सामग्री चौखटा रोल्ड स्टील ऑस्टेनिटिक स्टेनलेस स्टील
बुश अलॉय स्टील अवक्षेपण सख्त स्टेनलेस स्टील
रोलर अलॉय स्टील ऑस्टेनिटिक स्टेनलेस स्टील
पिन गियर कार्बन स्टील (कठोर दाँत की नोक) ऑस्टेनिटिक स्टेनलेस स्टील
बैकलैश (संदर्भ मान) और केंद्र दूरी सटीकता
फ़्रेम नं. बैकलैश मिमी केंद्र दूरी सटीकता मिमी
स्टील का प्रकार लचीला प्रकार स्टेनलेस स्टील प्रकार स्टील का प्रकार लचीला प्रकार स्टेनलेस स्टील प्रकार
PDU020 0.26 ～ 0.47 - 0.26 ～ 0.47 ±0.25 - ±0.25
PDU022 0.32 ～ 0.57 - 0.32 ～ 0.57 ±0.3 - ±0.3
PDU030 0.32 ～ 0.66 - 0.32 ～ 0.67 ±0.4 - ±0.4
PDU035 0.33 ～ 0.88 - 0.33 ～ 0.88 ±0.5 - ±0.5
PDU040 0.41 ～ 0.86 - 0.41 ～ 0.86 ±0.6 - ±0.6
PDU050 0.53 ～ 0.98 0.77 ～ 1.22 0.53 ～ 1.08 ±0.7 ±1.57 ±0.7
PDU055 0.61 ～ 1.06 1.01 ～ 1.46 0.61 ～ 1.26 ±0.75 ±1.72 ±0.75
PDU070 0.86 ～ 1.24 1.36 ～ 1.74 0.86 ～ 1.61 ±0.9 ±2.02 ±0.9
PDU080 0.89 ～ 1.20 1.49 ～ 1.80 0.89 ～ 1.74 ±1 ±2.2 ±1
PDU090 0.97 ～ 1.42 1.57 ～ 2.02 0.97 ～ 1.92 ±1.2 ±2.7 ±1.2
PDU120 1.30 ～ 1.57 - - ±1.6 - -
PDU150 1.63 ～ 1.96 - - ±2 - -
PDU180 1.95 ～ 2.36 - - ±2.4 - -
PDU240 2.60 ～ 3.14 - - ±3.2 - -
ऊपर दी गई बैकलैश राशि (मिमी) एक परिकलित मान है और यह गारंटीकृत मान नहीं है।
इसके अतिरिक्त, पिन गियर ड्राइव यूनिट घिसाव के कारण बैकलैश की मात्रा में भिन्नता आएगी।

इलेक्ट्रोलेस निकल चढ़ाना विनिर्देश

इलेक्ट्रोलेस निकल प्लेटिंग विशिष्टताओं की एक श्रृंखला प्रदान करती है जो उत्कृष्ट घिसाव प्रतिरोध और संक्षारण प्रतिरोध प्राप्त करती है।
यह विनिर्देश एक समान सतह उपचार के साथ प्रभावी कोटिंग सुनिश्चित करता है।

- उपयोग के उदाहरण: परिवहन मशीनरी, मशीन टूल्स, आदि।
- स्वीकार्य स्पर्शीय भार मानक श्रृंखला के समान है, इसलिए आप मानक श्रृंखला के समान आकार का चयन कर सकते हैं।
-यह उत्पाद ऑर्डर पर बनाया जाता है।

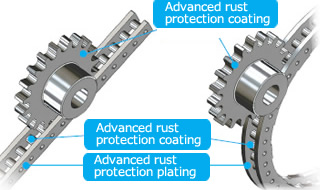

अत्यधिक जंग प्रतिरोधी

हम अत्यधिक जंग-रोधी विशिष्टताओं की एक श्रृंखला प्रस्तुत करते हैं, जिन्हें विशेष सतह उपचार द्वारा बढ़ाया गया है।
प्रत्येक भाग को उपयुक्त जंग निरोधक के साथ उपचारित किया जाता है, जिससे कठोर संक्षारक वातावरण जैसे कि बाहर, पानी के पास, तथा तटीय क्षेत्रों में मजबूत जंग निरोधक उपलब्ध होता है।

- उदाहरण अनुप्रयोग: बहुमंजिला पार्किंग स्थल, बड़े परिवहन वाहन, कास्टिंग लाइनें, जल द्वार, आदि।
- स्वीकार्य स्पर्शीय भार मानक श्रृंखला के समान है, इसलिए आप मानक श्रृंखला के समान आकार का चयन कर सकते हैं।
-यह उत्पाद ऑर्डर पर बनाया जाता है।

अत्यधिक जंग प्रतिरोधी

लचीला प्रकार

लाइनअप में अब एक लचीला प्रकार शामिल है जिसमें व्यापक केंद्र दूरी सहनशीलता और पिन रैक/पिन व्हील और पिन गियर के बीच एक व्यापक अंतराल है।
यह न केवल उन उपकरणों के लिए प्रभावी है जिनके लिए सख्त स्थापना परिशुद्धता की आवश्यकता होती है, बल्कि तब भी जब थर्मल विस्तार आदि के कारण संचालन के दौरान स्थापना की स्थिति बदल जाती है।

- उपयोग के उदाहरण: भट्ठा ड्रायर और सिविल इंजीनियरिंग मशीनरी
- अनुमेय स्पर्शरेखीय भार मानक श्रृंखला की तुलना में कम है। चयन के लिएलीफलेट देखें।
- यह उत्पाद ऑर्डर पर बनाया जाता है।

विशेष बैकलैश विनिर्देश (मानक स्वीकार्य स्पर्शरेखीय भार से भिन्न)

​-बड़े बैकलैश विनिर्देश

बैकलैश बढ़ाने से स्थापना आसान हो जाती है।


-छोटे बैकलैश विनिर्देश

बैकलैश को कम किया जा सकता है (मानक बैकलैश का 2/3, संगत फ्रेम संख्या: PDU020 से PDU120)।


इस पृष्ठ के शीर्ष पर वापस जाएँ

स्नेहन

संचालन से पहले, सभी रोलर्स की बाहरी सतहों पर अत्यधिक दबाव वाला ग्रीस लगाएँ। पिन व्हील या पिन रैक पर लगे रोलर्स की आंतरिक सतहों को पहले से ग्रीस से चिकना किया जाता है।
यदि आप उत्पाद का उपयोग ऐसे वातावरण में करने की योजना बना रहे हैं जहां स्नेहक ग्रीस का उपयोग नहीं किया जा सकता है, जैसे कि पानी के नीचे उपयोग, या 130 डिग्री सेल्सियस या उससे अधिक के उच्च तापमान वाले वातावरण में, तो कृपया हमसे संपर्क करें।

इंस्टॉलेशन तरीका

पिनव्हील, पिन रैक फ्लैट प्रकार

एक खोखली पिन का उपयोग किया जाता है, ताकि छेद का उपयोग बोल्ट के साथ संभोग उपकरण के किनारे को सुरक्षित करने के लिए किया जा सके।
स्थापित करते समय, उत्तल भाग के साथ सतह पर एक डाट या गाइड प्रदान करके स्थिति निर्धारित की जा सकती है।

पिन रैक कोण प्रकार

कोणीय रैखिक रैक को पैर की सतह पर बोल्ट बन्धन छेद का उपयोग करके संभोग डिवाइस पर तय किया जा सकता है।

अधिक जानकारी

पिन व्हील, पिन रैक और पिन गियर के बारे में विस्तृत जानकारी के लिए कृपया नीचे दिए गए लिंक देखें।


पिन रैक और पिन गियर विवरण

पिनव्हील/पिन गियर विवरण
