कैटलॉग और निर्देश पुस्तिका

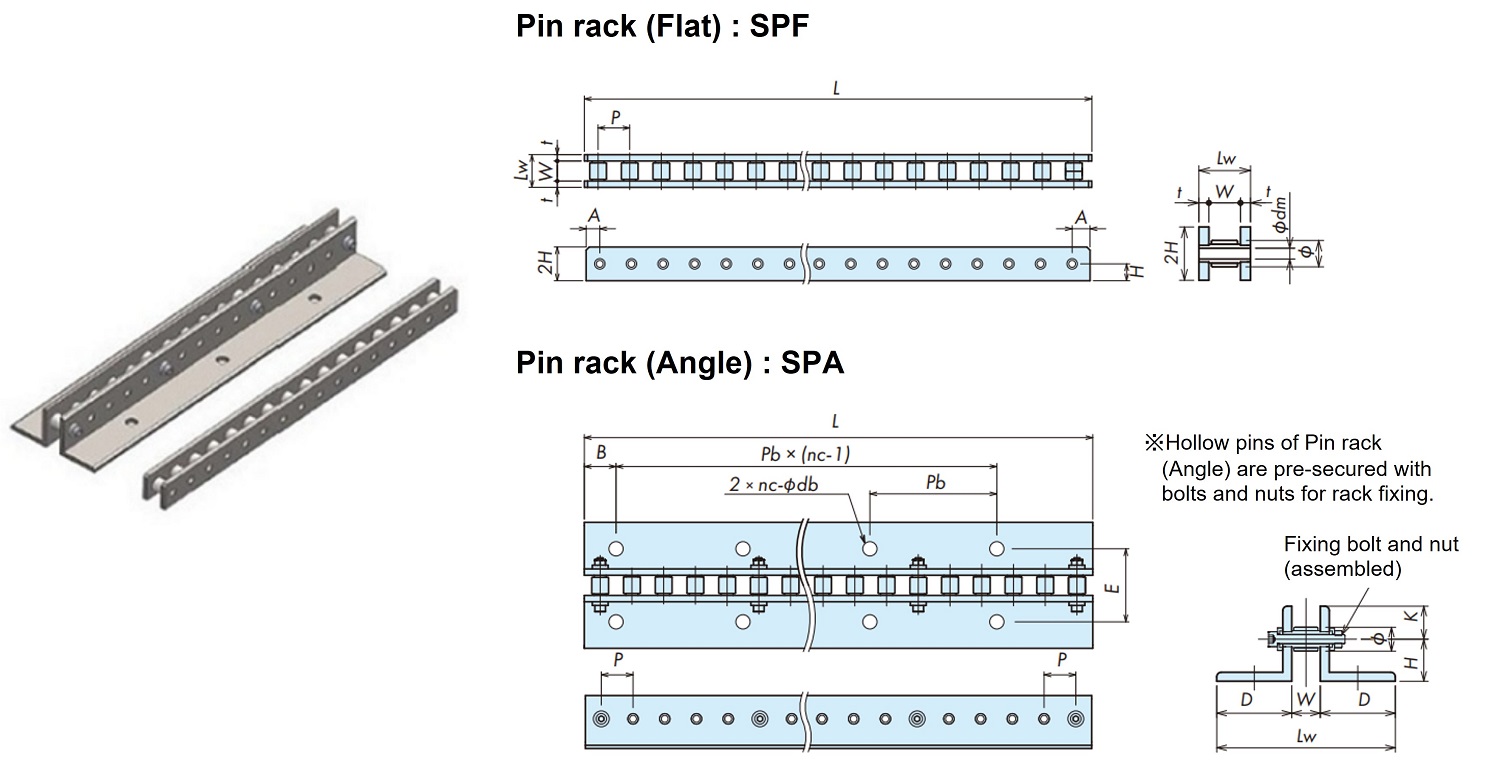

पिन रैक के प्रकार और विनिर्देश

टिप्पणी)
1. खंड की लंबाई को संभालने में आसान बनाने के लिए सेट किया गया है, और पिनों की संख्या पिनों की मानक संख्या के रूप में सेट की गई है।
हम उत्पादित की जा सकने वाली पिनों की न्यूनतम लंबाई और संख्या भी निर्धारित करते हैं।
2. यदि पिनों की कुल संख्या मानक पिनों की संख्या से अधिक है, तो केबल को मानक पिनों की संख्या और मानक लंबाई से कम पिनों की संख्या (न्यूनतम पिनों की संख्या से अधिक) के साथ कॉन्फ़िगर किया जाएगा।
3. माउंटिंग बोल्ट शामिल नहीं हैं।

मॉडल संख्या प्रदर्शन उदाहरण

PDU050	-	S	P	A	080P	-	R
｜ फ़्रेम संख्या		｜｜	｜ पिन रैक	｜｜	｜ पिनों की कुल संख्या		｜ विनिर्देश कोई प्रतीक नहीं: मानक स्टील प्रकार K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार R: उच्च जंग रोकथाम वाला स्टील प्रकार Y: लचीला प्रकार एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
		｜ ड्राइव सिस्टम S: रैखिक ड्राइव		｜ माउंटिंग विधि F: फ्लैट प्रकार A: कोण प्रकार

फ्लैट प्रकार विनिर्देश तालिका

फ़्रेम नं.	आवाज़ का उतार-चढ़ाव पी मिमी	मानक लंबाई एल मिमी	मानक पिनों की संख्या एनटी	प्लेट की मोटाई टी मिमी	नत्थी करना पद ए मिमी	आंतरिक चौड़ाई डब्ल्यू मिमी	कुल चौड़ाई एलडब्ल्यू मिमी	समग्र ऊंचाई 2 एच मिमी	पेंच छेद का व्यास Φडीएम	इंस्टालेशन पेंच आकार	मानक लंबाई द्रव्यमान किलोग्राम	न्यूनतम लंबाई मिमी	न्यूनतम पिनों की संख्या	DXF डेटा 3D CAD डेटा
PDU020	20	800	40	4.5 （S:5）	10	12	21 （S:22）	22	4.5	M4	1.4 （S:1.5）	160	8	DXF・3DCAD
PDU022	22	792	36	4.5 （S:5）	11	16	25 （S:26）	25	4.5	M4	1.7 （S:1.9）	286	13	DXF・3DCAD
PDU030	30	780	26	6	15	19	31	32	6.5	M6	2.8 （S:2.8）	300	10	DXF・3DCAD
PDU035	35	770	22	9 （S:6）	17.5	22	40 （S:34）	38	8.8	M8	4.7 （S:3.4）	280	8	DXF・3DCAD
PDU040	40	800	20	9 （S:8）	20	28	46 （S:44）	45	10.8	M10	6 （S:5.5）	280	7	DXF・3DCAD
PDU050	50	1000	20	12 （S:9）	25	28	52 （S:46）	65	12.8	M12	13.2 （S:10.3）	300	6	DXF・3DCAD
PDU055	55	990	18	12 （S:9）	27.5	36	60 （S:54）	65	12.8	M12	14 （S:11.2）	495	9	DXF・3DCAD
PDU070	70	980	14	16 （S:10）	35	40	72 （S:60）	75	17	M16	20.6 （S:14.3）	420	6	DXF・3DCAD
PDU080	80	960	12	16 （S:12）	40	42	74 （S:66）	90	17	M16	24.6 （S:19.6）	560	7	DXF・3DCAD
PDU090	90	990	11	19 （S:12）	45	52	90 （S:76）	100	22	M20	33.9 （S:24）	540	6	DXF・3DCAD
PDU120	120	960	8	22	60	68	112	150	32	M30	56.6	480	4	DXF・3DCAD
PDU150	150	1200	8	22	75	94	138	150	39	M36	82.5	900	6	DXF・3DCAD
PDU180	180	1260	7	30	90	112	172	200	45	M42	148.6	1080	6	DXF・3DCAD
PDU240	240	1200	5	38	120	150	226	250	52	M48	235.6	1200	5	DXF・3DCAD

*तालिका में S स्टेनलेस स्टील के प्रकार के आयाम और वजन को दर्शाता है।
*PDU070 या उससे अधिक फ्रेम संख्या वाले स्टेनलेस स्टील प्रकार केवल फ्लैट प्रकार में उपलब्ध हैं।
*PDU120 और उससे अधिक संख्या वाले फ्रेम केवल स्टील प्रकार में उपलब्ध हैं।

इस पृष्ठ के शीर्ष पर वापस जाएँ

कोण प्रकार विनिर्देश तालिका

फ़्रेम नं.	आवाज़ का उतार-चढ़ाव पी मिमी	मानक लंबाई एल मिमी	मानक पिनों की संख्या एनटी	आंतरिक चौड़ाई डब्ल्यू मिमी	कुल चौड़ाई एलडब्ल्यू मिमी	ऐनी गुरु पैर की चौड़ाई डी मिमी	हृदय की ऊँचाई		माउंटिंग छेद पद ई मिमी	अंतिम चेहरा बी मिमी	माउंटिंग छेद आवाज़ का उतार-चढ़ाव पंजाब मिमी	इंस्टालेशन अनामन दूरी पंजाब एक्स (एनसी-1) मिमी	इंस्टालेशन छिद्रों की संख्या (एक तरफ) एनसी	इंस्टालेशन छेद का व्यास Φdb मिमी	इंस्टालेशन पेंच आकार	मानक लंबाई द्रव्यमान किलोग्राम	न्यूनतम लंबाई मिमी	न्यूनतम पिनों की संख्या
फ़्रेम नं.	आवाज़ का उतार-चढ़ाव पी मिमी	मानक लंबाई एल मिमी	मानक पिनों की संख्या एनटी	आंतरिक चौड़ाई डब्ल्यू मिमी	कुल चौड़ाई एलडब्ल्यू मिमी	ऐनी गुरु पैर की चौड़ाई डी मिमी	H mm	K mm	माउंटिंग छेद पद ई मिमी	अंतिम चेहरा बी मिमी	माउंटिंग छेद आवाज़ का उतार-चढ़ाव पंजाब मिमी	इंस्टालेशन अनामन दूरी पंजाब एक्स (एनसी-1) मिमी	इंस्टालेशन छिद्रों की संख्या (एक तरफ) एनसी	इंस्टालेशन छेद का व्यास Φdb मिमी	इंस्टालेशन पेंच आकार	मानक लंबाई द्रव्यमान किलोग्राम	न्यूनतम लंबाई मिमी	न्यूनतम पिनों की संख्या
PDU020	20	800	40	12	72	30	20	10	56	20	120	720	7	9	M8	2.4 （S:2.4）	160	8
PDU022	22	792	36	16	96	40	27	13	60	22	88	704	9	11	M10	3.3 （S:3.3）	132	6
PDU030	30	780	26	19	119	50	28	22	69	30	120	720	7	13.5	M12	7.5 （S:7.5）	180	6
PDU035	35	770	22	22	122	50	30	20	76	35	140	700	6	13.5	M12	7.7 （S:7.5）	210	6
PDU040	40	800	20	28	128	50	28	22	88	40	120	720	7	13.5	M12	8.6 （S:8.5）	320	8
PDU050	50	1000	20	28	158	65	40	25	104	50	150	900	7	17.5	M16	17.2 （S:13.8）	250	5
PDU055	55	990	18	36	166	65	37	28	112	55	165	825	6	17.5	M16	18 （S:14.8）	440	8
PDU070	70	980	14	40	190	75	43	32	130	70	210	840	5	17.5	M16	29	560	8
PDU080	80	960	12	42	222	90	55	35	142	80	160	800	6	22	M20	37	480	6
PDU090	90	990	11	52	252	100	55	45	162	90	180	720	5	22	M20	44.6	540	6
PDU120	120	960	8	68	368	150	85	65	232	120	240	720	4	33	M30	91	480	4
PDU150	150	1200	8	94	394	150	85	65	270	150	300	900	4	39	M36	134	900	6
PDU180	180	1260	7	112	462	175	125	95	कृपया हमसे अलग से संपर्क करें						M42	233	1260	7
PDU240	240	1200	5	150	554	202	157	119	कृपया हमसे अलग से संपर्क करें						M48	362	1200	5

इस पृष्ठ के शीर्ष पर वापस जाएँ

रैखिक ड्राइव पिन गियर - प्रकार और विनिर्देश

मॉडल संख्या प्रदर्शन उदाहरण

PDU050	-	S	G	B	014T	-	R
｜ फ़्रेम संख्या		｜｜	｜ पिन गियर	｜｜	｜ दांतों की संख्या		｜ विनिर्देश कोई प्रतीक नहीं: मानक स्टील प्रकार K: इलेक्ट्रोलेस निकल प्लेटिंग के साथ स्टील प्रकार R: उच्च जंग रोकथाम वाला स्टील प्रकार Y: लचीला प्रकार एस: स्टेनलेस स्टील प्रकार मानक विनिर्देश
		｜ ड्राइव सिस्टम S: रैखिक ड्राइव		｜ पिन गियर प्रकार B: एकल हब प्रकार C: डबल हब प्रकार

उत्पादन विनिर्देश

*ऊपर सूचीबद्ध सामग्रियों के अलावा अन्य सामग्रियों का भी निर्माण किया जा सकता है।
*हम शाफ्ट होल फिनिशिंग प्रसंस्करण भी संभालते हैं।
	स्टील का प्रकार	स्टेनलेस स्टील प्रकार
सामग्री	मशीन संरचनाओं के लिए कार्बन स्टील	स्टेनलेस स्टील
संरचना	बी प्रकार सी प्रकार
कठोर दाँत की नोक	इंडक्शन हार्डनिंग और टेम्परिंग	कोई नहीं

इस पृष्ठ के शीर्ष पर वापस जाएँ

पिन गियर लागू दांत संख्या सीमा

○：इस्तेमाल किया जा सकता है
△: उपयोग की स्थितियों के आधार पर स्पर्शीय भार कम हो सकता है। कृपया हमसे संपर्क करें।
×: कम मेशिंग दर के कारण उपयोग नहीं किया जा सकता।
दांतों की संख्या एनटी	सरल रेखा रैक	परिबद्ध पिनव्हील								उत्कीर्ण पिनव्हील
दांतों की संख्या एनटी	सरल रेखा रैक	60	70	80	100	150	200	250	300	60	70	80	100	150	200	250
11	×	×	×	×	×	×	×	×	×	○	○	○	○	×	×	×
12	△	×	×	×	×	×	×	×	×	○	○	○	○	○	○	○
13	○	×	×	×	×	×	△	△	△	○	○	○	○	○	○	○
14	○	×	×	△	△	△	△	△	△	○	○	○	○	○	○	○
15	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
16	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
17	○	△	△	△	△	△	△	△	○	○	○	○	○	○	○	○
18	○	△	△	△	△	△	△	○	○	○	○	○	○	○	○	○
19	○	△	△	△	△	○	○	○	○	○	○	○	○	○	○	○
20	○	△	△	△	○	○	○	○	○	○	○	○	○	○	○	○
21	○	△	△	○	○	○	○	○	○	○	○	○	○	○	○	○
22	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
23	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
24 या अधिक	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

रैखिक ड्राइव पिन गियर विनिर्देश तालिका

फ़्रेम संख्या
(

दांतों की संख्या के अनुसार चयन करने के लिए क्लिक करें
विवरण देखें।)

आवाज़ का उतार-चढ़ाव
पी
मिमी

रोलर व्यास
डी
मिमी

पिन गियर दांत की चौड़ाई
टी
मिमी

PDU020　

10.16

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU020-SGB013T,　PDU020-SGC013T PDU020-SGB013T-S,　PDU020-SGC013T-S	13	84.76	100	12.7	50	30
PDU020-SGB014T,　PDU020-SGC014T PDU020-SGB014T-S,　PDU020-SGC014T-S	14	91.13	106	12.7	50	30
PDU020-SGB015T,　PDU020-SGC015T PDU020-SGB015T-S,　PDU020-SGC015T-S	15	97.29	111	12.7	50	30

PDU022　

11.91

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU022-SGB013T,　PDU022-SGC013T PDU022-SGB013T-S,　PDU022-SGC013T-S	13	93.44	110	15.9	60	40
PDU022-SGB014T,　PDU022-SGC014T PDU022-SGB014T-S,　PDU022-SGC014T-S	14	100.44	117	15.9	60	40
PDU022-SGB015T,　PDU022-SGC015T PDU022-SGB015T-S,　PDU022-SGC015T-S	15	107.04	122	15.9	60	40

PDU030　

15.88

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU030-SGB013T,　PDU030-SGC013T PDU030-SGB013T-R,　PDU030-SGC013T-R PDU030-SGB013T-S,　PDU030-SGC013T-S	13	126.94	150	19	80	50
PDU030-SGB014T,　PDU030-SGC014T PDU030-SGB014T-R,　PDU030-SGC014T-R PDU030-SGB014T-S,　PDU030-SGC014T-S	14	136.49	158	19	80	50
PDU030-SGB015T,　PDU030-SGC015T PDU030-SGB015T-R,　PDU030-SGC015T-R PDU030-SGB015T-S,　PDU030-SGC015T-S	15	145.84	167	19	80	50

PDU035　

19.05

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU035-SGB013T,　PDU035-SGC013T PDU035-SGB013T-R,　PDU035-SGC013T-R PDU035-SGB013T-S,　PDU035-SGC013T-S	13	148.43	175	23	95	80
PDU035-SGB014T,　PDU035-SGC014T PDU035-SGB014T-R,　PDU035-SGC014T-R PDU035-SGB014T-S,　PDU035-SGC014T-S	14	159.57	185	23	110	90
PDU035-SGB015T,　PDU035-SGC015T PDU035-SGB015T-R,　PDU035-SGC015T-R PDU035-SGB015T-S,　PDU035-SGC015T-S	15	170.51	194	28	110	90

PDU040　

22.23

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU040-SGB013T,　PDU040-SGC013T PDU040-SGB013T-R,　PDU040-SGC013T-R PDU040-SGB013T-S,　PDU040-SGC013T-S	13	169.92	200	28	110	90
PDU040-SGB014T,　PDU040-SGC014T PDU040-SGB014T-R,　PDU040-SGC014T-R PDU040-SGB014T-S,　PDU040-SGC014T-S	14	182.65	211	28	120	100
PDU040-SGB015T,　PDU040-SGC015T PDU040-SGB015T-R,　PDU040-SGC015T-R PDU040-SGB015T-S,　PDU040-SGC015T-S	15	194.99	222	33	120	100

PDU050　

25.4

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU050-SGB013T,　PDU050-SGC013T PDU050-SGB013T-R,　PDU050-SGC013T-R PDU050-SGB013T-S,　PDU050-SGC013T-S	13	211.7	250	33	130	100
PDU050-SGB014T,　PDU050-SGC014T PDU050-SGB014T-R,　PDU050-SGC014T-R PDU050-SGB014T-S,　PDU050-SGC014T-S	14	227.62	264	33	130	110
PDU050-SGB015T,　PDU050-SGC015T PDU050-SGB015T-R,　PDU050-SGC015T-R PDU050-SGB015T-S,　PDU050-SGC015T-S	15	243.13	277	33	130	110

PDU055　

28.58

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU055-SGB013T,　PDU055-SGC013T PDU055-SGB013T-R,　PDU055-SGC013T-R PDU055-SGB013T-S,　PDU055-SGC013T-S	13	232.79	275	33	150	140
PDU055-SGB014T,　PDU055-SGC014T PDU055-SGB014T-R,　PDU055-SGC014T-R PDU055-SGB014T-S,　PDU055-SGC014T-S	14	250.3	290	33	160	140
PDU055-SGB015T,　PDU055-SGC015T PDU055-SGB015T-R,　PDU055-SGC015T-R PDU055-SGB015T-S,　PDU055-SGC015T-S	15	267.41	305	33	160	140

PDU070　

35.71

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU070-SGB013T,　PDU070-SGC013T PDU070-SGB013T-R,　PDU070-SGC013T-R PDU070-SGB013T-S,　PDU070-SGC013T-S	13	295.66	349	43	180	160
PDU070-SGB014T,　PDU070-SGC014T PDU070-SGB014T-R,　PDU070-SGC014T-R PDU070-SGB014T-S,　PDU070-SGC014T-S	14	317.94	368	43	180	160
PDU070-SGB015T,　PDU070-SGC015T PDU070-SGB015T-R,　PDU070-SGC015T-R PDU070-SGB015T-S,　PDU070-SGC015T-S	15	339.83	388	43	180	160

PDU080　

39.68

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU080-SGB013T,　PDU080-SGC013T PDU080-SGB013T-R,　PDU080-SGC013T-R PDU080-SGB013T-S,　PDU080-SGC013T-S	13	337.64	399	43	190	160
PDU080-SGB014T,　PDU080-SGC014T PDU080-SGB014T-R,　PDU080-SGC014T-R PDU080-SGB014T-S,　PDU080-SGC014T-S	14	363.11	421	43	200	180
PDU080-SGB015T,　PDU080-SGC015T PDU080-SGB015T-R,　PDU080-SGC015T-R PDU080-SGB015T-S,　PDU080-SGC015T-S	15	388.17	443	43	200	180

PDU090　

47.63

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU090-SGB013T,　PDU090-SGC013T PDU090-SGB013T-R,　PDU090-SGC013T-R PDU090-SGB013T-S,　PDU090-SGC013T-S	13	380.42	449	43	220	190
PDU090-SGB014T,　PDU090-SGC014T PDU090-SGB014T-R,　PDU090-SGC014T-R PDU090-SGB014T-S,　PDU090-SGC014T-S	14	409.07	474	43	230	210
PDU090-SGB015T,　PDU090-SGC015T PDU090-SGB015T-R,　PDU090-SGC015T-R PDU090-SGB015T-S,　PDU090-SGC015T-S	15	437.32	498	63	230	210

PDU120　

120

63.5

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU120-SGB013T,　PDU120-SGC013T PDU120-SGB013T-R,　PDU120-SGC013T-R	13	508.56	599	63	270	250
PDU120-SGB014T,　PDU120-SGC014T PDU120-SGB014T-R,　PDU120-SGC014T-R	14	546.76	632	63	270	250
PDU120-SGB015T,　PDU120-SGC015T PDU120-SGB015T-R,　PDU120-SGC015T-R	15	582.96	664	63	280	260

PDU150　

150

79.38

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU150-SGB013T,　PDU150-SGC013T	13	635.7	749	120	260	250
PDU150-SGB014T,　PDU150-SGC014T	14	683.45	790	120	280	270
PDU150-SGB015T,　PDU150-SGC015T	15	728.7	830	120	290	290

PDU180　

180

95.25

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU180-SGB013T,　PDU180-SGC013T	13	762.85	899	160	310	300
PDU180-SGB014T,　PDU180-SGC014T	14	820.14	948	160	360	320
PDU180-SGB015T,　PDU180-SGC015T	15	874.44	996	160	360	340

PDU240　

240

127

120

मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	शाफ्ट छेद व्यास Φd मिमी	केंद्र
मॉडल संख्या	दांतों की संख्या एनटी	पिच सर्कल व्यास ΦDa मिमी	बाहरी व्यास ΦDo मिमी	पायलट बोर	व्यास ΦDH मिमी	लंबाई एलएच मिमी
PDU240-SGB013T,　PDU240-SGC013T	13	1017.13	1198	160	460	400
PDU240-SGB014T,　PDU240-SGC014T	14	1093.52	1264	160	460	400
PDU240-SGB015T,　PDU240-SGC015T	15	1165.92	1328	160	460	400
