पावर लॉक केई सीरीज़
- लाइनअप में छोटे व्यास वाले शाफ्ट शामिल हैं और इसका उपयोग व्यापक सहनशीलता वाले शाफ्ट के साथ किया जा सकता है (केई-केपी को छोड़कर)।
- ・शाफ्ट टॉलरेंस की एक विस्तृत श्रृंखला के साथ संगत। मानक उत्पाद सर्वो मोटर्स आदि के प्लस टॉलरेंस शाफ्ट के साथ संगत हैं।
- - छोटा आंतरिक/बाहरी व्यास अनुपात छोटा हब व्यास के साथ संगतता की अनुमति देता है, जिससे कॉम्पैक्ट डिजाइन संभव होता है।
- * केंद्रित करने का कार्य शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई आवश्यकता नहीं।
- * असेंबली के दौरान बॉस हिलता नहीं है।
मानक पैकेज
- - छोटे व्यास के आकार से शुरू होने वाली लाइनअप के साथ, यह छोटे स्टेपिंग मोटर्स और सर्वो मोटर आउटपुट शाफ्ट को जकड़ने के लिए आदर्श है।
- - कुछ भागों के साथ सरल संरचना, उत्कृष्ट लागत प्रदर्शन।
- लागू शाफ्ट व्यास: Φ5 से Φ100
- トルク範囲：7.5～9900N・m
- लागू सहनशीलता: अक्ष: h6, h7, js6, js6, k6, m6, (h9, h10) हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
*जब शाफ्ट सहिष्णुता h9 या h10 है, तो ट्रांसमिशन टॉर्क कैटलॉग मूल्य का 90% होगा।
स्टेनलेस स्टील विनिर्देशों
- - मुख्य शरीर ऑस्टेनिटिक स्टेनलेस स्टील से बना है, जो उच्च संक्षारण प्रतिरोध प्रदान करता है।
- - कसने वाले बोल्टों पर एक विशेष चिकनाई कोटिंग होती है, इसलिए संयोजन के दौरान तेल लगाने की आवश्यकता नहीं होती है।
- - इसमें अन्य कंपनियों के उत्पादों की तुलना में उच्च संचरण टॉर्क है, लेकिन इसे उत्पन्न सतह के दबाव को कम करने के लिए डिज़ाइन किया गया है, इसलिए इसका उपयोग छोटा हब व्यास के साथ भी किया जा सकता है।
इसके अलावा, कसने वाले बोल्टों की संख्या कम होती है, जिससे संयोजन कार्य कम हो जाता है। - · केई श्रृंखला की तरह, यह मानक उत्पाद सर्वो मोटर्स आदि के सकारात्मक सहिष्णुता शाफ्ट के साथ संगत है।
- लागू शाफ्ट व्यास: Φ5 से Φ50
- トルク範囲：5.0～836N・m
- लागू सहनशीलता: अक्ष: h6, h7, js6, js6, k6, m6, (h9, h10) हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
*जब शाफ्ट सहिष्णुता h9 या h10 है, तो ट्रांसमिशन टॉर्क कैटलॉग मूल्य का 90% होगा।
इलेक्ट्रोलेस निकल चढ़ाना विनिर्देश
- · दोनों आयाम और ट्रांसमिशन टॉर्क KE मानक श्रृंखला के समान हैं। टॉर्क में कोई कमी नहीं है।
- - मुख्य भाग इलेक्ट्रोलेस निकल प्लेटेड है, जो छिलता नहीं है।
- कसने वाले बोल्टों की सतह पर एक विशेष उपचार होता है जो चिकनाई प्रदान करता है, जिससे संयोजन के दौरान तेल लगाने की आवश्यकता नहीं होती। ये क्रोम-मुक्त और पर्यावरण के अनुकूल हैं।
- *कृपया ध्यान दें कि अन्य विनिर्देशों के विपरीत, लागू शाफ्ट सहिष्णुता h8 है और हब छिद्र सहिष्णुता H8 है।
- लागू शाफ्ट व्यास: Φ5 से Φ100
- トルク範囲：7.5～9900N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
कम संपर्क दाब श्रृंखला
- - एक विशेष बोल्ट का उपयोग करके, उत्पन्न सतही दबाव को कम किया जाता है। (बोल्ट का रंग: नीला)
- ・इसका उपयोग छोटा हब व्यास के लिए किया जा सकता है जो पहले अपर्याप्त मोटाई के कारण उत्पन्न सतह के दबाव को झेलने में सक्षम नहीं थे।
- ・इस पर तब भी विचार किया जा सकता है जब शाफ्ट की ताकत अपर्याप्त हो।
- - मानक विनिर्देश के अनुसार, यह शाफ्ट सहनशीलता की एक विस्तृत श्रृंखला को समायोजित कर सकता है।
- *ट्रांसमिशन टॉर्क मानक विनिर्देश से कम है, इसलिए कृपया उत्पाद सूची से उत्पाद विवरण स्क्रीन की जांच करें।
- लागू शाफ्ट व्यास: Φ5 से Φ100
- トルク範囲：6.3～8290N・m
- लागू सहनशीलता: अक्ष: h6, h7, js6, js6, k6, m6, (h9, h10) हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
*जब शाफ्ट सहिष्णुता h9 या h10 है, तो ट्रांसमिशन टॉर्क कैटलॉग मूल्य का 90% होगा।
संरचना
सिंगल टेपर

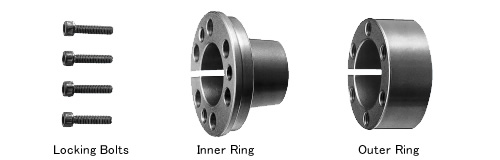

पावर लॉक केई श्रृंखला की संरचना सरल है, जिसमें तीन भाग होते हैं: एक आंतरिक रिंग, एक बाहरी रिंग, और एक बन्धन बोल्ट।
इसे केवल बन्धन बोल्टों को कस कर मजबूती से बांधा जा सकता है।
वीडियो सामग्री
विशेषताएँ और संरचना
हैंडलिंग निर्देश
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PL | 005 | X | 016 | KE | - | SS |
| ｜ शाफ्ट व्यास |
｜ बहरी घेरा |
｜ श्रृंखला का नाम |
｜ विनिर्देश |
|||
| कोई नहीं: मानक विनिर्देश एसएस: स्टेनलेस स्टील केपी: इलेक्ट्रोलेस निकल प्लेटिंग एलपी: कम संपर्क दाब श्रृंखला |
||||||
