प्लास्टिक मॉड्यूलर चेन WT2515F-W प्रकार
- チェーンピッチ
25.4mm - सीधा परिवहन के लिए
- बंद प्रकार
- उड़ान का प्रकार
- उड़ान प्रकार अब प्लास्टिक मॉड्यूलर चेन की WT2510 श्रृंखला में उपलब्ध है
- बक्से, बक्से, खुली वस्तुओं आदि का झुकाव वाला परिवहन संभव है।
विशेषताएँ
-
・झुकाव वाले परिवहन के लिए उपयुक्त उड़ान विनिर्देश
बक्से, बक्से, ढीले सामान आदि को झुके हुए लेआउट का उपयोग करके ले जाया जा सकता है।
-
・खाद्य स्वच्छता अधिनियम के अनुरूप
कम घर्षण / घिसाव-रोधी (सीबी) तथा उच्च तापमान (एचटीडब्ल्यू) संबंधी विनिर्देश खाद्य स्वच्छता अधिनियम (स्वास्थ्य एवं कल्याण मंत्रालय की अधिसूचना संख्या 370) के अनुरूप हैं।
-
·आसान रखरखाव
पिन बन्धन प्रणाली मुख्य बॉडी पिन + प्लग प्रणाली का उपयोग करती है, जो चेन को जोड़ने और अलग करने जैसे रखरखाव को आसान बनाती है।
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| मध्यम | △ | ○ | △ | ● | ○ | ○ | ● | △ | △ |
| छोटा | ○ | ● | △ | ● | ● | ● | ● | △ | △ |
उपयोग
- ■ बक्सों, बक्सों, खुली वस्तुओं आदि का झुका हुआ परिवहन।
संवहन बीयरिंग और अन्य भाग

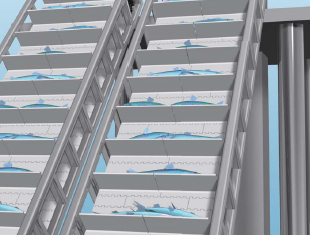

मछली और शंख का परिवहन

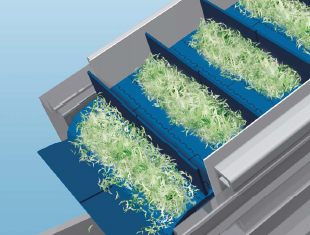

सब्जियां आदि ले जाना।
मिठाई पहुँचाना
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 25.4 |
|---|---|
| उपयोग | सीधा परिवहन के लिए |
| चेन प्रकार | बंद प्रकार |
| उड़ान का प्रकार | |
| मुख्य बॉडी चेन विनिर्देश | - |
| पिन प्रकार | - |
| पिन सामग्री | - |
| पिन का आकार | - |
| शीर्ष प्लेट की मोटाई मिमी | - |
| पुशर सामग्री | - |
| अन्य सुविधाओं | - |
| नमूना | WT2515F-W |
|
|
| चेन की चौड़ाई मिमी | 170～3230 |
| संगठित इकाई | प्रत्येक 85 मिमी |
कैटलॉग और निर्देश पुस्तिका

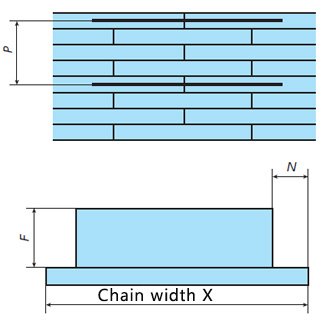

उड़ान आयाम
फ्लाइट्स को स्थापित करने के लिए, निम्नलिखित आयाम निर्धारित करें:
- उड़ान स्थापना रिक्ति P: 50.8 मिमी से स्थापित किया जा सकता है
यदि आप प्रत्येक लिंक स्थापित करना चाहते हैं तो कृपया हमसे संपर्क करें। - उड़ान ऊंचाई F:
50.8 मिमी या 76.2 मिमी में से चुनें - ・इंडेंट N:
वापसी मार्ग रोलर्स के साथ चेन को सहारा देने के लिए आवश्यक
17 मिमी, 34 मिमी, 51 मिमी - *0 मिमी के इंडेंट के साथ, चेन को वापसी मार्ग पर रोलर्स द्वारा समर्थित नहीं किया जा सकता है।
- *नोट) उड़ान विनिर्देशन मामला-दर-मामला आधार पर उद्धृत किए जाएंगे।
