विशेष बड़े आकार की कन्वेयर चेन एफबी विनिर्देशों

ठोस स्नेहक और सीलिंग तंत्र का उपयोग करके, हमने एक ऐसा टिकाऊपन हासिल किया है जो पारंपरिक उत्पादों की तुलना में दोगुने से भी अधिक है।
बाल्टी लिफ्ट और प्रवाह कन्वेयर में चेन खिंचाव को रोकने के लिए आदर्श।

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

कैटलॉग और निर्देश पुस्तिका

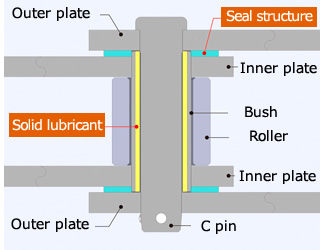

संरचना और विशेषताएं

・ठोस स्नेहक का उपयोग करके पिच बढ़ाव को दबाया जाता है
・सीलिंग तंत्र परिवहन की गई वस्तुओं को पिन और बुशिंग के बीच प्रवेश करने से रोकता है
・सीलिंग तंत्र ठोस स्नेहक को बाहर लीक होने से रोकता है
・कम शोर: लगभग 2dB की औसत शोर में कमी प्राप्त होती है
・使用雰囲気温度：-15℃～200℃
*सीलिंग तंत्र परिचालन तापमान के आधार पर बदल सकता है।
*एफबी विनिर्देशन चेन के घिसाव और लम्बाई के विरुद्ध प्रभावी है, लेकिन बुशिंग और रोलर के बीच घिसाव, जैसे रोलर बैकलैश, के विरुद्ध प्रभावी नहीं है।

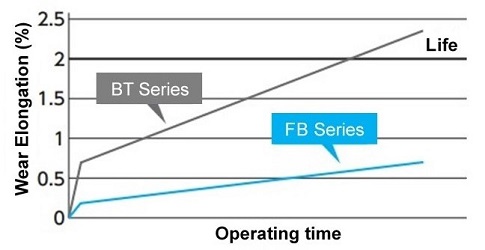

पहनने के जीवन की तुलना

मूल्यांकन के बाद पिन स्थिति की तुलना

BT श्रृंखला	एफबी विनिर्देश

मूल्यांकन परिणामों से पता चलता है कि जीवनकाल BT श्रृंखला की तुलना में दोगुना है। हमारे प्रयोगात्मक परिणामों की तुलना में उपयोग की स्थिति आदि के आधार पर भिन्न हो सकता है।

BT श्रृंखला

एफबी विनिर्देश

मूल्यांकन परिणामों से पता चलता है कि जीवनकाल BT श्रृंखला की तुलना में दोगुना है।

*हमारे प्रयोगात्मक परिणामों की तुलना में

*उपयोग की स्थिति आदि के आधार पर भिन्न हो सकता है।

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार	रोलर प्रकार	आवाज़ का उतार-चढ़ाव							लौरा बहरी घेरा	आंतरिक लिंक आंतरिक चौड़ाई
आकार	रोलर प्रकार	100mm	125mm	150mm	200mm	250mm	300mm	450mm	φmm	mm
RF08	R	---	RF08125R-FB□	RF08150R-FB□	---	---	---	---	44.5	24.6
	F	---	RF08125F-FB□	RF08150F-FB□	---	---	---	---	44.5
	S	---	RF08125S-FB□	RF08150S-FB□	---	---	---	---	22.2
RF10	R	RF10100R-FB□	RF10125R-FB□	RF10150R-FB□	---	---	---	---	50.8	27.6
	F	---	RF10125F-FB□	RF10150F-FB□	---	---	---	---	50.8
	S	RF10100S-FB□	RF10125S-FB□	RF10150S-FB□	---	---	---	---	29
	M	RF10100M-FB□	RF10125M-FB□	RF10150M-FB□	---	---	---	---	31.8
RF12	R	---	---	---	RF12200R-FB□	RF12250R-FB□	---	---	65	34.8
	F	---	---	---	RF12200F-FB□	RF12250F-FB□	---	---	65
	S	---	---	---	RF12200S-FB□	RF12250S-FB□	---	---	34.9
	M	---	---	---	RF12200M-FB□	RF12250M-FB□	---	---	38.1
RF17	R	---	---	---	RF17200R-FB□	RF17250R-FB□	RF17300R-FB□	---	80	49.2
	F	---	---	---	RF17200F-FB□	RF17250F-FB□	RF17300F-FB□	---	80
	S	---	---	---	RF17200S-FB□	RF17250S-FB□	RF17300S-FB□	---	40.1
	M	---	---	---	RF17200M-FB□	RF17250M-FB□	RF17300M-FB□	---	44.5
RF26	R	---	---	---	RF26200R-FB□	RF26250R-FB□	RF26300R-FB□	RF26450R-FB□	100	54.9
	F	---	---	---	---	RF26250F-FB□	RF26300F-FB□	RF26450F-FB□	100
	S	---	---	---	RF26200S-FB□	RF26250S-FB□	RF26300S-FB□	RF26450S-FB□	44.5
	M	---	---	---	RF26200M-FB□	RF26250M-FB□	RF26300M-FB□	RF26450M-FB□	50.8
