बेयरिंग रोलर कन्वेयर चेन मानक विनिर्देश (पारंपरिक विनिर्देश)

製品写真
  • इसका घिसावट जीवनकाल सामान्य प्रयोजन वाले उत्पादों की तुलना में लगभग पांच गुना अधिक है (DT श्रृंखला), इसके लिए मोटर की शक्ति का लगभग एक तिहाई हिस्सा ही आवश्यक होता है, और यह चेन के आकार को दो साइज तक कम कर सकता है।
  • इससे सम्पूर्ण सुविधा की लागत कम करने में मदद मिलती है।
  • आयाम आरएफ कन्वेयर श्रृंखला के आर रोलर और एफ रोलर के समान हैं।
  • परिवेश का तापमान: BR, BF: -20℃ से 80℃

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

バナー画像

कैटलॉग और निर्देश पुस्तिका

संरचना और विशेषताएं

इस कन्वेयर चेन में रोलर्स और बुशिंग के बीच बेलनाकार बीयरिंग लगे होते हैं। इसके आयाम मानक कन्वेयर चेन के R और F रोलर्स के समान होते हैं।

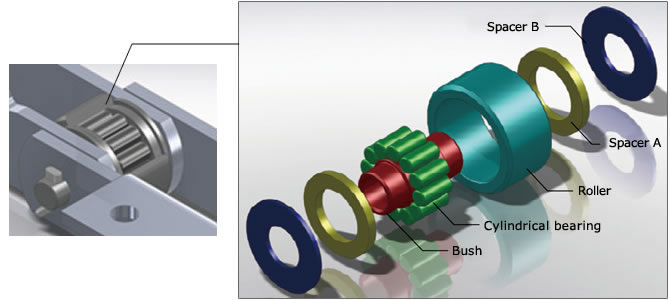

  • ・बेयरिंग रोलर संरचना आरेख

    ベアリングローラ構造図

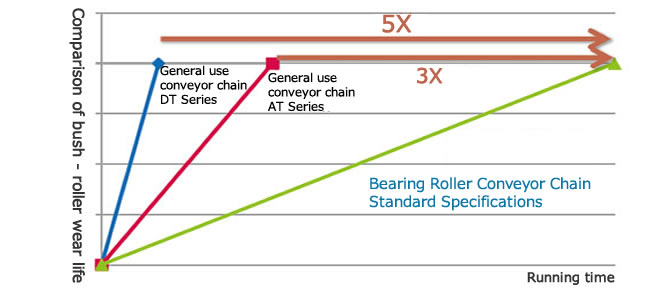

  • - बुशिंग और रोलर्स के बीच पहनने के जीवन की तुलना

    ブシュ～ローラ間の摩耗寿命比較

    *हमारे प्रायोगिक परिणामों की तुलना में (अतिरिक्त ईंधन भरने के बिना)

    बिना अतिरिक्त स्नेहन के, इसकी घिसावट DT श्रृंखला में पांच गुना और AT श्रृंखला की तुलना में तीन गुना अधिक होती है।

रोलर आकार

बीआर प्रकार बीएफ प्रकार
ローラ形状　BRタイプ ローラ形状　BFタイプ

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 BR RF03075BR RF03100BR --- --- --- --- --- --- --- 31.8 16.1
BF RF03075BF RF03100BF --- --- --- --- --- --- --- 31.8
RF05 BR --- RF05100BR RF05125BR RF05150BR --- --- --- --- --- 40 22
BF --- RF05100BF RF05125BF RF05150BF --- --- --- --- --- 40
RF08 BR --- --- RF08125BR RF08150BR --- --- --- --- --- 44.5 27
BF --- --- RF08125BF RF08150BF --- --- --- --- --- 44.5
RF10 BR --- RF10100BR RF10125BR RF10150BR --- --- --- --- --- 50.8 30
BF --- --- RF10125BF RF10150BF --- --- --- --- --- 50.8
RF12 BR --- --- --- --- RF12200BR RF12250BR --- --- --- 65 37.1
BF --- --- --- --- RF12200BF RF12250BF --- --- --- 65
RF17 BR --- --- --- --- RF17200BR RF17250BR RF17300BR --- --- 80 51.4
BF --- --- --- --- RF17200BF RF17250BF RF17300BF --- --- 80
RF26 BR --- --- --- --- --- RF26250BR RF26300BR RF26450BR --- 100 57.2
BF --- --- --- --- --- RF26250BF RF26300BF RF26450BF --- 100
RF36 BR --- --- --- --- --- --- RF36300BR RF36450BR RF36600BR 125 66.7
BF --- --- --- --- --- --- RF36300BF RF36450BF RF36600BF 125
*ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी उपलब्ध हो सकती हैं। कृपया विवरण के लिए हमसे संपर्क करें।
*इंच पिच एक विशेष ऑर्डर वाला उत्पाद है। कृपया हमसे संपर्क करें। इस पृष्ठ के शीर्ष पर वापस जाएँ।
