उत्पाद जानकारी बड़े आकार की कन्वेयर चेन
बड़े आकार की कन्वेयर चेन क्षैतिज, ऊर्ध्वाधर और तिरछी दिशाओं सहित किसी भी दिशा में सामग्री परिवहन के लिए स्वतंत्र रूप से जोड़ा जा सकता है। ये विशेष सामग्रियों की आवश्यकता के बिना लगभग 200°C तक के तापमान को सहन कर सकती हैं, और उच्च तापमान के लिए ऊष्मा-प्रतिरोधी स्टील का उपयोग किया जाता है। ये जंग-प्रतिरोधी और पानी व रसायनों के प्रति रासायनिक-प्रतिरोधी विशिष्टताओं में भी उपलब्ध हैं, जो इन्हें विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बनाता है।
लगभग किसी भी सामग्री का परिवहन किया जा सकता है, चूर्णित कोयला और सीमेंट जैसे पाउडर से लेकर गेहूं और सोयाबीन जैसे दानेदार पदार्थों, अयस्क और चट्टानों जैसे ढेले, और यहां तक कि कई टन वजन वाले उत्पादों तक, और परिवहन की जा सकने वाली सामग्रियों पर लगभग कोई प्रतिबंध नहीं है।
विषयसूची
बड़े आकार की कन्वेयर चेन से संबंधित जानकारी
संरचना
स्क्रू लॉक लिंक
एक जोड़ने वाली कड़ी जो सुरक्षित और तेज़ कार्य को सक्षम बनाती है।
नोट: नट सिस्टम के कारण पिन की लंबाई ज़्यादा है। कृपया जाँच लें कि यह डिवाइस के साथ कोई बाधा तो नहीं डाल रहा है।
* बड़े आकार की कन्वेयर चेन के लिए समग्र लंबाई सहिष्णुता ± 0.25% है।
■ ढीला फिट
एक ऐसा फिट जो शाफ्ट और छेद को मिलाने पर हमेशा एक अंतर छोड़ता है।
एक फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह ऊपर होती है।
■ दबाकर फिट करना
एक ऐसा फिट जो शाफ्ट और छेद के संयुक्त होने पर हमेशा हस्तक्षेप पैदा करता है।
एक फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह नीचे होती है।
घटकों और उनके कार्यों के बारे में अधिक जानें
| 1. पिन (सीपी) | 2. बुश (बी) | |
|---|---|---|
| पिनों की सबसे महत्वपूर्ण भूमिका बाहरी और आंतरिक लिंक जोड़ना है। प्लेटों की तरह, ये यात्रा की दिशा में चेन तनाव और परिवहन किए जा रहे सामान से लंबवत दिशा में प्रतिक्रिया बल प्राप्त करते हैं। इसके अलावा, जब चेन स्पष्ट रूप से व्यक्त करना, तो पिन की बाहरी परिधि बुशिंग की आंतरिक परिधि से टकराती है, जिससे घिसाव होता है। पिन एक महत्वपूर्ण शक्ति घटक हैं, लेकिन इन्हें घिसाव प्रतिरोधी भी होना चाहिए। | बुशिंग एक मज़बूती वाला घटक है जो स्प्रोकेट से जुड़ते समय चेन का तनाव ग्रहण करता है, लेकिन इसका मुख्य कार्य एक बेयरिंग घटक के रूप में है। जब रोलर घूमता है तो बुशिंग की बाहरी परिधि रोलर की आंतरिक परिधि के विरुद्ध खिसकती है, और जब चेन स्पष्ट रूप से व्यक्त करना तो बुशिंग की आंतरिक परिधि पिन की बाहरी परिधि के विरुद्ध खिसकती है, तो बुशिंग की आंतरिक परिधि घिस जाती है। बुशिंग की आंतरिक परिधि पर घिसाव सीधे पिच बढ़ाव के रूप में दिखाई देता है। | |
| 3.रोलर (आरआर, एफआर, एसआर, एमआर, एनआर) | 4. प्लेटें (पीएलपी-ए, पीएलपी-बी, बीएलपी) | |
| यह बुशिंग के साथ ढीला फिट बैठता है। जब यह स्प्रोकेट के साथ जुड़ता है, तो यह रोलर की तरह काम करता है, जिससे दाँत की सतह पर प्रभाव और घिसाव कम होता है। चलते समय यह लुढ़कता भी है, जिससे रोलिंग प्रतिरोध कम होता है। | प्लेटें मुख्यतः चेन की गति की दिशा में तन्य भार और परिवहन किए गए भार को सहारा देने के लिए समकोण पर प्रतिक्रिया बलों के अधीन होती हैं। जब चेन स्पष्ट रूप से व्यक्त करना, तो बाहरी और भीतरी प्लेटें एक-दूसरे के विरुद्ध खिसकती हैं, और जब यह स्प्रोकेट से जुड़ती है, तो वे दांतों के किनारे से टकराती हैं। आमतौर पर, बाहरी प्लेटों में गोल या नोकदार छेद होते हैं। | |
| 5. टी-पिन | 6. अनुलग्नक | |
 |
पिन को बाहरी प्लेट में दबाकर फिट करना के बाद, एक टी-पिन डालें और पिन को बाहर गिरने से रोकने के लिए उसे मोड़ें। इसे 30 डिग्री से ज़्यादा मोड़ें या तब तक मोड़ें जब तक टी-पिन का सिरा प्लेट की चौड़ाई में फिट न हो जाए। | यह वह भाग है जो लगाव को सुरक्षित रखता है। अनुलग्नक प्रकारों के बारे में जानकारी के लिए नीचे "अनुलग्नक प्रकार" देखें। |
■श्रृंखला के तीन मूल आयाम
पिच, रोलर व्यास और आंतरिक लिंक चौड़ाई को रोलर चेन के तीन मूल आयाम कहा जाता है। जब ये आयाम समान होते हैं, तो रोलर चेन और स्प्रोकेट आयामी रूप से संगत होते हैं।
अनुलग्नक प्रकारों को विस्तार से देखें
अटैचमेंट, परिवहन उपकरणों को जंजीरों से जोड़ने के लिए इस्तेमाल होने वाले पुर्जे होते हैं। इन्हें वांछित लिंक अंतराल पर लगाया जा सकता है।
मानक अनुलग्नक
यह एक किफायती और बहुमुखी उपकरण है।
एक अनुलग्नक
इसके एक तरफ ब्लेड है।
बोल्ट छेदों की संख्या के आधार पर इन्हें A1, A2, और A3 कहा जाता है।
A1 अनुलग्नक
A2 अनुलग्नक
A3 अनुलग्नक
K अनुलग्नक
इसके दोनों ओर पंख हैं।
बोल्ट छेदों की संख्या के आधार पर इन्हें K1, K2, और K3 कहा जाता है।
K1 अनुलग्नक
K2 अनुलग्नक
K3 अनुलग्नक
GA अनुलग्नक
इस प्रकार में प्लेट के एक तरफ बोल्ट के छेद होते हैं।
बोल्ट छेदों की संख्या के आधार पर इन्हें GA2 और GA4 कहा जाता है।
GA2 अनुलग्नक
GA4 अनुलग्नक
समर्पित अनुलग्नक
विशिष्ट अनुप्रयोगों के लिए अनुलग्नक.
डीप लिंकिंग
शीर्ष रोलर
बाहरी रोलर
प्रवाह के लिए
विशेष अनुलग्नक (प्लस α कन्वेयर श्रृंखला)
विशेष अनुलग्नक का एक रूपांतर.
SA अनुलग्नक के साथ
एक तरफ ऊर्ध्वाधर ब्लेड वाला एक प्रकार
एसके अटैचमेंट शामिल
दोनों तरफ ऊर्ध्वाधर ब्लेड वाला एक प्रकार
CA2 अनुलग्नक शामिल
नेट स्थापना
अंतराल-रहित स्लेट स्थापना के लिए
AA3 अनुलग्नक शामिल
शक्तिशाली प्रकार जो संलग्नक को जकड़ लेता है
AR2 अनुलग्नक शामिल
ए अटैचमेंट की बेहतर झुकने वाली कठोरता
(मजबूत पसलियों के साथ)
MG2 अटैचमेंट शामिल है
एक प्रकार के माउंटिंग जिग के साथ इस्तेमाल किया जा सकता है
AS2 अनुलग्नक के साथ
स्क्रैपर और फ्लाइट माउंटिंग
AF2 अनुलग्नक शामिल
डीप स्क्रैपर और फ्लाइट माउंटिंग
WSA0 अनुलग्नक शामिल है
परिवहन की गई सामग्री के फैलाव को रोकता है
एक्सटेंशन पिन के साथ
पिन के अंत में जोड़ा जा सकता है
(प्रारूप: EN)
स्टे पिन के साथ
सीधे कनेक्टिंग पिन पर लगाया गया
जाल आदि की स्थापना।
(प्रारूप: TN)
शीर्ष प्लेट के साथ
परिवहन की गई वस्तुओं पर कोई खरोंच नहीं
(प्रारूप: टीपी)
ट्रॉली रोलर के साथ
क्षैतिज लंबी दूरियों के लिए
(प्रारूप: टीआरओ)
आउटबोर्ड रोलर के साथ
भारी भार का समर्थन
(प्रारूप: आरओ)
गाइड शू के साथ
पार्श्व कंपन को रोकता है
(प्रारूप: जीएस)
गाइड रोलर के साथ
क्षैतिज उपयोग
(प्रारूप: जी.आर.)
स्थिर कुत्ते के साथ
धक्का और परिवहन
(प्रारूप: केडी)
कुत्ते के रोलर के साथ
गोल वस्तुओं को धकेलना और ले जाना
(प्रारूप: आरडी)
टिल्टिंग डॉग
कन्वेयर भंडारण
(प्रारूप: सीडी)
रोलर टिल्टिंग डॉग के साथ
गोल वस्तु भंडारण
(प्रारूप: आरसीडी)
डकिंग डॉग
परिवहन की गई वस्तु को उसके निर्दिष्ट स्थान पर छोड़ दें
(प्रारूप: डीडी)
रोलर प्रकार
बड़े आकार की कन्वेयर चेन अनुप्रयोग के आधार पर तीन बुनियादी रोलर प्रकारों में आते हैं।
| बड़े आकार की कन्वेयर चेन बुनियादी रोलर प्रकार | ||
|---|---|---|
| आर रोलर | एफ रोलर | एस, एम, एन रोलर |
 |
 |
 |
|
|
यह स्प्रोकेट के जुड़ने पर झटके और घिसाव को कम करने में मदद करता है।
|
रोलर्स को निर्देशित करने के तरीके के बारे में अधिक जानें

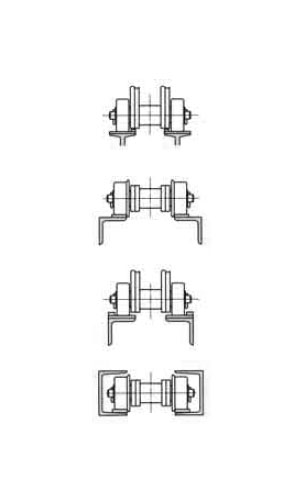

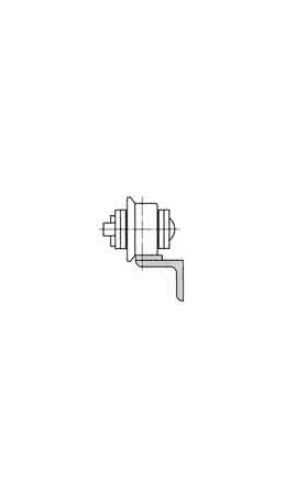

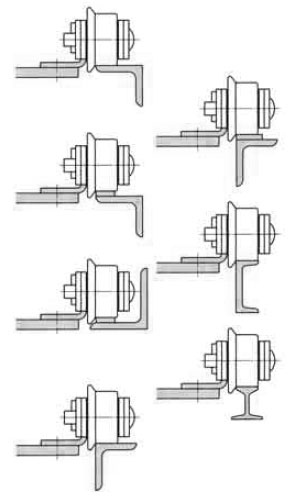

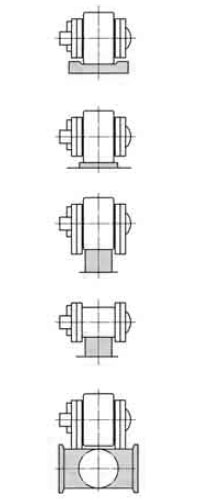

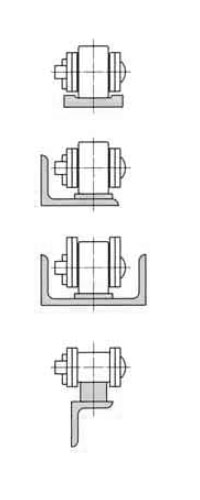

नीचे बड़े आकार की कन्वेयर चेन के सुचारू संचालन को सुनिश्चित करने के लिए ले जाने और वापसी मार्ग के लिए रोलर-प्रकार गाइड विधियों के उदाहरण दिए गए हैं।
गाइड विधि का उदाहरण
| आर रोलर (एस रोलर) प्रकार की चेन | एफ रोलर चेन | बाहरी रोलर के साथ चेन | |
|---|---|---|---|
| वाहक |  |
 |
 |
| वापसी मार्ग |  |
 |
 |
सुरक्षा सावधानियां
कभी भी संयोजित श्रृंखला में अतिरिक्त भागों को वेल्ड न करें, क्योंकि इससे प्लेट विरूपण के कारण श्रृंखला मुड़ सकती है या मुड़ सकती है, तथा गर्मी के कारण भागों की कठोरता कम हो सकती है या वे भंगुर हो सकते हैं।
बड़े आकार की कन्वेयर चेन उत्पाद सूची
- सामान्य प्रयोजन और शक्तिशाली
- पर्यावरण प्रतिरोध
- बेयरिंग रोलर
कन्वेयर चेन - सीमेंट परिवहन
- इस्पात उपकरण
- बायोमास
- अपशिष्ट निपटान सुविधा
- खाद्य उद्योग
- जल प्रशोधन संयंत्र
- मोटर वाहन उद्योग
- अन्य विशेष उपयोग
- अनुप्रयुक्त उपकरण
सामान
विशेष बड़े आकार की कन्वेयर चेन (जल उपचार सुविधा)
यह कन्वेयर श्रृंखला विशेष रूप से जल उपचार उपकरण के लिए डिज़ाइन की गई है।
स्क्रैपर, रेत स्क्रैपर, धूल हटाने वाले और प्रत्येक उपकरण के लिए ड्राइव चेन को सबसे उपयुक्त सामग्री (स्टेनलेस स्टील, इंजीनियरिंग प्लास्टिक) से चुना जा सकता है।
कृपया जल उपचार सुविधा की प्रत्येक प्रक्रिया में उपयोग की जा सकने वाली श्रृंखलाओं के लिए चयन मार्गदर्शिका देखें।
अवसाद संग्राहक चेन ACR, ACP, और ACS प्रकार
मॉडल संख्या ACP04152/P~, ACR8□□~, ACS□□□□□~
अवसाद संग्राहक चेन।
- एसीपी प्रकार:
प्लास्टिक स्प्रोकेट के साथ संयुक्त होने पर, इसमें उत्कृष्ट घिसाव प्रतिरोध और संक्षारण प्रतिरोध होता है, तथा यह स्टील चेन की तुलना में हल्का होता है।
इससे बिजली की खपत कम होती है और अर्थव्यवस्था में सुधार होता है। - ・ACR प्रकार:
रोलर चेन और टूथ ब्लॉक स्प्रोकेट रोलिंग संपर्क की अनुमति देते हैं, जिससे पहनने के प्रतिरोध में सुधार होता है। हल्की चेन ड्राइव पावर को भी कम करती है, जिससे अर्थव्यवस्था में सुधार होता है। - ・एसीएस प्रकार:
यह श्रृंखला उद्योग में पहली है जिसमें टेम्पर्ड स्टेनलेस स्टील सामग्री का उपयोग किया गया है, जिससे पहनने के प्रतिरोध और संक्षारण प्रतिरोध में सुधार हुआ है।
यह चेन बुश्ड चेन है जिसमें रोलर नहीं होते। इसे स्टेनलेस स्टील 300 सीरीज़ का उपयोग करके भी बनाया जा सकता है।
(कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें)
आकार
ACP04152,
ACR810～ACR819
ACS13～ACS35
अनुलग्नक प्रकार
एसएफ4 आदि.
रोलर प्रकार
एसीआर:
एस रोलर
एसीपी, एसीएस:
बुश्ड चेन
वाटर स्क्रीन चेन JAC प्रकार
मॉडल संख्या JAC□□□□□～
इस श्रृंखला का उपयोग जल उपचार सुविधाओं में धूल संग्राहकों और जल निकासी मशीनों में किया जाता है।
- सामग्रियों को संयोजित करके, आप उस श्रृंखला का चयन कर सकते हैं जो आपके अनुप्रयोग के लिए सबसे उपयुक्त हो।
- ・एनवीजे:
सबसे किफायती, सबसे मजबूत और सबसे अधिक घिसाव प्रतिरोधी श्रृंखला। - ・पीजे(पीजेएच):
इस श्रृंखला में उत्कृष्ट पहनने का प्रतिरोध और संक्षारण प्रतिरोध है। - ・पीजेडब्लू (PJWH):
दो पीजे श्रृंखला flanges के साथ संगत, गाइड चैनल से गिरने से रोकने के लिए उपयुक्त है। - ・एसजे:
इस श्रृंखला में सबसे अच्छा संक्षारण प्रतिरोध है। - ・एसजेडब्ल्यू:
दो एसजे श्रृंखला flanges के साथ संगत, गाइड चैनल से गिरने से रोकने के लिए उपयुक्त है। - ・एनएसजे:
एसजे विनिर्देश की तुलना में, बुशिंग और रोलर के बीच घिसाव प्रतिरोध 1.5 गुना ज़्यादा है। NETIS पंजीकृत (पंजीकरण संख्या: KT-230284-A) - ・एनएसजेडब्ल्यू:
एसजेडब्ल्यू विनिर्देश की तुलना में, बुशिंग और रोलर के बीच घिसाव प्रतिरोध 1.5 गुना ज़्यादा है। NETIS पंजीकृत (पंजीकरण संख्या: KT-230284-A) - ・एफपी-एसजेडब्ल्यू:
यह श्रृंखला चलने वाले शोर को कम करने के लिए रेजिन एफ रोलर्स का उपयोग करती है।
*PJH और PJWH हेवी-ड्यूटी मॉडल हैं। हेवी-ड्यूटी मॉडलों में आंतरिक लिंक पर चौड़ी प्लेटें होती हैं।
श्रृंखला विनिर्देश
एनवीजे विनिर्देश, पीजे विनिर्देश, पीजेडब्ल्यू विनिर्देश, एसजे विनिर्देश, एसजेडब्ल्यू विनिर्देश, एनएसजे विनिर्देश, एनएसजेडब्ल्यू विनिर्देश, एफपी-एसजेडब्ल्यू विनिर्देश
आकार
JAC08 टन से JAC26 टन
जेएसी6205
अनुलग्नक प्रकार
Y, A2
रोलर प्रकार
आर रोलर, एफ रोलर,
एस रोलर, एफपी रोलर
जल स्क्रीन के लिए डब्ल्यूएसी प्रकार
मॉडल संख्या WAC□□610～
ताप विद्युत संयंत्रों आदि के जल अंतर्ग्रहण पर स्वचालित धूल हटाने वाली मशीनों के लिए चेन।
- - पिन, बुशिंग और रोलर्स स्टेनलेस स्टील 400 श्रृंखला से बने होते हैं, और सभी टेम्पर्ड होते हैं।
- - समुद्री जल और हवा के बीच पारस्परिक गति के लिए उत्कृष्ट संक्षारण प्रतिरोध और घर्षण प्रतिरोध की आवश्यकता होती है।
- रोलर के आंतरिक व्यास के लिए असर सामग्री के रूप में विशेष राल का उपयोग किया जाता है, और समुद्री जल को स्नेहक के रूप में उपयोग किया जाता है (कोई ग्रीस की आवश्यकता नहीं)।
बनाए रखना आसान है।
आकार
WAC25610～WAC120610
अनुलग्नक प्रकार
कोई नहीं
रोलर प्रकार
आर रोलर
बीएफ प्रकार जल उपचार कन्वेयर श्रृंखला
मॉडल संख्या BF□□□~, ACS4124~
यह ड्राइव चेन पहनने के प्रतिरोध और संक्षारण प्रतिरोध में सुधार के लिए स्टेनलेस स्टील टेम्पर्ड सामग्री का उपयोग करती है।
- -स्टेनलेस स्टील 300 श्रृंखला सामग्री का उपयोग करके भी निर्मित किया जा सकता है।
- - रोलर चेन स्प्रोकेट का उपयोग किया जा सकता है।
- -यह बुश्ड चेन है.
आकार
BF120～BF240
ACS4124, BF2120
एसीआरडी प्रकार जल उपचार कन्वेयर श्रृंखला
मॉडल संख्या ACRD□□～
स्टेनलेस स्टील 400 श्रृंखला से बना एक ड्राइव रोलर चेन, विशेष रूप से जल उपचार उपकरण के लिए।
- - रोलर चेन स्प्रोकेट के साथ रोलिंग संपर्क की अनुमति देता है, जिससे पहनने के प्रतिरोध में सुधार होता है।
आकार
ACRD08～ACRD17
जल उपचार कन्वेयर श्रृंखला ईपीसीडी प्रकार
मॉडल संख्या EPC□□D～
यह रेज़िन स्क्रैपर्स के लिए एक समर्पित ड्राइव चेन है जो इंजीनियरिंग प्लास्टिक और स्टेनलेस स्टील 300 श्रृंखला पिन को जोड़ती है।
- -यह बुश्ड चेन है.
आकार
EPC78D, EPC90D
