ड्राइव स्प्रोकेट मानक श्रृंखला (पायलट बोर)

उत्पाद तस्वीरें
  • ​​RS स्प्रोकेट ​RS रोलर चेन G8 के लिए एकदम उपयुक्त हैं।
  • सामान्य प्रयोजन ड्राइव चेन के लिए स्प्रोकेट (JIS और ISO मानक)। उत्पादों की एक विस्तृत श्रृंखला मानकीकृत है।
  • हमारी लाइनअप में स्टील प्रकार (गैर-कठोर और कठोर दांत वाले सिरे), टफ टूथ  (हेवी-ड्यूटी ड्राइव चेन के लिए अनुशंसित), स्टेनलेस स्टील प्रकार, और इंजीनियरिंग प्लास्टिक प्रकार शामिल हैं।​​
    ​

सुविधाएँ और लाइनअप

आप अपनी आवश्यकताओं के अनुरूप उत्पादों की विस्तृत श्रृंखला में से चयन कर सकते हैं।

  • *स्टील का प्रकार:
    सामान्य प्रयोजन प्रकार। बेहतर घिसाव प्रतिरोध के लिए कठोर दाँत टिप विनिर्देश भी उपलब्ध हैं।
  • * टफ टूथ:
    इसने मुख्य रूप से हेवी-ड्यूटी ड्राइव चेन के लिए ताकत और स्थायित्व में सुधार किया है।
  • *स्टेनलेस स्टील प्रकार:
    इसका इस्तेमाल मुख्यतः स्टेनलेस स्टील की जंजीरों के साथ किया जाता है। हमारे पास "पहनने-प्रतिरोधी" स्प्रोकेट का भी एक संग्रह है जो उत्कृष्ट संक्षारण प्रतिरोध और बेहतर पहनने-प्रतिरोधी गुणों वाले स्टेनलेस स्टील से बनी हैं।
    नोट: कृपया लेपित चेन के लिए सतह उपचारित स्प्रोकेट का उपयोग करें।
  • *इंजीनियरिंग प्लास्टिक प्रकार:
    नायलॉन रेज़िन से निर्मित, इसे बिना स्नेहन के संचालित किया जा सकता है तथा यह हल्के भार वाले अनुप्रयोगों के लिए उपयुक्त है।
  • *सतह उपचार विनिर्देश (विशेष उत्पाद):
    आवश्यक संक्षारण प्रतिरोध के आधार पर, आप ब्लैक ऑक्साइड, इलेक्ट्रोलेस निकल-फॉस्फोरस प्लेटिंग, या इलेक्ट्रो-गैल्वेनाइज्ड प्लेटिंग (ट्राइवेलेंट क्रोमेट उपचार) में से चुन सकते हैं।
  • * शाफ्ट माउंटेड स्प्रोकेट:
    शाफ्ट का निर्माण स्प्रोकेट के साथ ही किया जाता है तथा दोनों को एक साथ ही वितरित किया जाता है।
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

  • - कठोर दाँत की नोक

    यदि आपको दांतों की मजबूती और घिसाव के प्रतिरोध में वृद्धि की आवश्यकता है, तो हम कठोर दांतों वाले स्प्रोकेट की सलाह देते हैं।
    प्रत्येक आकार में एक छोटे दांत की गिनती वाला मशीनीकृत कार्बन स्टील हब और एक एकल दोहरी प्रकार (एसडी) होता है।
    दाँतों के सिरे सख्त हो जाते हैं।

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

स्प्रोकेट स्टेनलेस स्टील प्रकार पहनने के लिए प्रतिरोधी विनिर्देश

स्प्रोकेट स्टेनलेस स्टील प्रकार पहनने के लिए प्रतिरोधी विनिर्देश
  • - स्टेनलेस स्टील चेन HS श्रृंखला के लिए अनुशंसित स्प्रोकेट।
  • - स्टेनलेस स्टील स्प्रोकेट की तुलना में बेहतर पहनने का प्रतिरोध।
  • - यह न केवल HS श्रृंखला उपयुक्त है, बल्कि SS श्रृंखला और अन्य चेन के लिए भी उपयुक्त है जिनकी आप घिसावट अवधि को बढ़ाना चाहते हैं।
    *इसकी सतह को इस तरह से उपचारित किया गया है कि यह स्टेनलेस स्टील के स्प्रोकेट की तुलना में अधिक समय तक चलती है (हमारे परीक्षण परिणामों के आधार पर)।
    *जंग प्रतिरोधकता स्टेनलेस स्टील के स्प्रोकेट के बराबर है।
  • ・लागू आकार: RS40 से RS80, RF2040 से RF2080
  • ·कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

शाफ्ट माउंटेड स्प्रोकेट

  • - शाफ्ट पर स्प्रोकेट को जोड़ने के लिए किसी श्रम की आवश्यकता नहीं होती है।
  • ・शाफ्ट स्वीकृति निरीक्षण की कोई आवश्यकता नहीं है। निरीक्षण परिणाम निरीक्षण रिपोर्ट में दर्ज किए जा सकते हैं। (शुल्क सहित)
  • ・डिलीवरी के बाद इसे सीधे डिवाइस पर लगाया जा सकता है। (बेयरिंग और अन्य पुर्जे परामर्श के बाद लगाए जा सकते हैं।)
  • - स्प्रोकेट और शाफ्ट एक ही आपूर्तिकर्ता से खरीदे जाते हैं, जिससे उन्हें अलग-अलग खरीदने की तुलना में प्रबंधन समय कम हो जाता है।

स्थापना कार्य घंटों की तुलना

स्थापना कार्य घंटों की तुलना

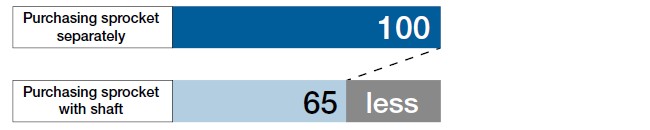

स्प्रोकेट को शामिल करने की कोई आवश्यकता नहीं, जिससे उपकरण की स्थापना का समय लगभग 30% से 35% तक कम हो जाता है

विनिर्देश

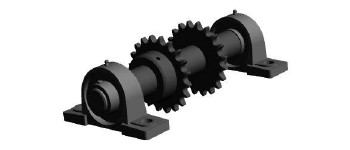

शाफ्ट अंतर्निर्मित प्रकार

शाफ्ट का निर्माण स्प्रोकेट के साथ किया जाता है,
एक प्रकार जिसमें अंतर्निर्मित स्प्रोकेट होता है।

शाफ्ट अंतर्निर्मित प्रकार
एकीकृत प्रकार

एक प्रकार जिसमें शाफ्ट को मशीन से बनाया जाता है।

एकीकृत प्रकार
  • लॉक स्प्रोकेट भी उपलब्ध हैं।
  • ・हम चरण मिलान जैसे किसी भी आवश्यक स्थापना मामले को संभाल लेंगे।
  • ·कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।

नोट: स्प्रोकेट विनिर्देशों का चयन करते समय

- आपको एक ऐसा स्प्रोकेट चुनना होगा जो आपके ऑपरेटिंग वातावरण और आपके द्वारा उपयोग की जा रही चेन की विशिष्टताओं के अनुकूल हो। विवरण के लिए, कृपया विभिन्न चेन और स्प्रोकेट के लिए संगतता चार्ट देखें।

・शाफ्ट होल एक पायलट बोर होल है, इसलिए इस्तेमाल से पहले आपको शाफ्ट होल को खुद प्रोसेस करना होगा। अगर आपको प्रोसेस्ड शाफ्ट होल वाला उत्पाद चाहिए, तो कृपया यहाँ क्लिक करें।

अगर आपको बेयरिंग होल प्रोसेसिंग की ज़रूरत है, तो यहाँ क्लिक करें। अगर आपको बिना चाबी के बन्धन की ज़रूरत है, तो यहाँ क्लिक करें।

स्प्रोकेट संरचना

मॉडल कोड प्रकार
(फ्लैट प्लेट प्रकार)		 बी प्रकार
(एकल हब प्रकार)		 सी प्रकार
(डबल हब प्रकार)		 एसडी प्रकार
(एकल दोहरे)
संरचना प्रकार बी प्रकार C आकार एसडी प्रकार
आरएस-एचटी चेन (सुपर-एच, एचटी, आदि) बहु-तार 1 एक ऐसा आकार जो एक ही समय में दो एकल तार जंजीरों को लटकाने की अनुमति देता है
एचबी प्रकार एचसी प्रकार
संरचना के आधार पर उपयोग करें इसका उपयोग किसी घूर्णनशील पिंड जैसे टॉर्क लिमिटर के केंद्रीय सदस्य से जोड़ते समय किया जाता है। यह सबसे बहुमुखी है. इसका उपयोग तब किया जाता है जब बड़े चालित स्प्रोकेट या बी प्रकार के साथ कुंजी सतह का दबाव अपर्याप्त होता है। इसका उपयोग एक ही समय में दो एकल तार जंजीरों को लटकाकर किया जाता है।

टिप्पणी
1. आरएस-एचटी चेन बहु-तार (एचबी प्रकार, एचसी प्रकार) की कुल दांत चौड़ाई (अनुप्रस्थ पिच) मानक से अलग है।

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन उदाहरण

RS40 - 1 B 21T Q
｜
आकार		 ｜
तारों की संख्या		 ｜
हब प्रकार		 ｜
दांतों की संख्या		 ｜
दाँत की नोक सख्त करना
कोई नहीं: दाँत की नोक सख्त नहीं होती
Q: कठोर दांत

RS40 - SD 21T Q
｜
आकार		 ｜
हब प्रकार		 ｜
दांतों की संख्या		 ｜
दाँत की नोक सख्त करना
कोई नहीं: दाँत की नोक सख्त नहीं होती
Q: कठोर दांत
एकल दोहरे प्रकार
(एकल तार 2 टुकड़े)

RS40 - 1 B 21T - SS
｜
आकार		 ｜
तारों की संख्या		 ｜
हब प्रकार		 ｜
दांतों की संख्या		 ｜
विनिर्देश कोड
एसएस: स्टेनलेस स्टील
एसएसटी: स्टेनलेस स्टील प्रकार, पहनने के लिए प्रतिरोधी
पी: इंजीनियरिंग प्लास्टिक

RS80 - 2 B 21T Q - T - K1
｜
आकार		 ｜
तारों की संख्या		 ｜
हब प्रकार		 ｜
दांतों की संख्या		 ｜
दाँत की नोक सख्त करना
कोई नहीं: दाँत की नोक सख्त नहीं होती
Q: कठोर दांत		 ｜
श्रृंखला प्रतीक
टी: टफ टूथ		 ｜
विकल्प
K1: कोटिंग विनिर्देश

उत्पादों की सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।

आकार प्रकार स्टील का प्रकार
धागों की संख्या एकल तार के लिए 2 पंक्तियों के लिए एसडी
(एकल दोहरे)
केंद्र
प्रारूप		 1A 1B 1C 2A 2B 2C
आकार
RS15 मूल मॉडल संख्या --- RS15-1B□T --- --- --- --- ---
दांतों की संख्या सीमा 11T～35T
RS25 मूल मॉडल संख्या --- RS25-1B□T-◇ --- --- --- --- ---
दांतों की संख्या सीमा 10T～32T
RS35 मूल मॉडल संख्या --- RS35-1B□T■ --- --- --- --- ---
दांतों की संख्या सीमा 9T～75T
RS40 मूल मॉडल संख्या RS40-1A□T■ RS40-1B□T■ RS40-1C□T■ RS40-2A□T■ RS40-2B□T■ RS40-2C□T■ RS40-SD□TQ
दांतों की संख्या सीमा 12T～75T 9T～75T 28T～75T 35T～60T 12T～60T 35T～60T 12T～25T
RS50 मूल मॉडल संख्या RS50-1A□T■ RS50-1B□T■ RS50-1C□T■ RS50-2A□T■ RS50-2B□T■ RS50-2C□T■ RS50-SD□TQ
दांतों की संख्या सीमा 12T～75T 9T～75T 28T～75T 26T～60T 12T～60T 26T～60T 12T～25T
RS60 मूल मॉडल संख्या RS60-1A□T■ RS60-1B□T■ RS60-1C□T■ RS60-2A□T■ RS60-2B□T■ RS60-2C□T■ RS60-SD□TQ
दांतों की संख्या सीमा 12T～75T 9T～75T 28T～75T 23T～60T 12T～60T 23T～60T 12T～25T
RS80 मूल मॉडल संख्या RS80-1A□T■ RS80-1B□T■ RS80-1C□T■ RS80-2A□T■ RS80-2B□T■ RS80-2C□T■ RS80-SD□TQ
दांतों की संख्या सीमा 12T～75T 9T～75T 22T～75T 18T～60T 12T～60T 18T～60T 12T～18T
RS100 मूल मॉडल संख्या RS100-1A□T■ RS100-1B□T■ RS100-1C□T■ RS100-2A□T■ RS100-2B□T■ RS100-2C□T■ ---
दांतों की संख्या सीमा 12T～75T 10T～75T 22T～75T 15T～60T 12T～60T 15T～60T
RS120 मूल मॉडल संख्या RS120-1A□T■ RS120-1B□T■ RS120-1C□T■ RS120-2A□T■ RS120-2B□T■ RS120-2C□T■ ---
दांतों की संख्या सीमा 12T～75T 10T～75T 22T～75T 14T～60T 12T～60T 14T～60T
RS140 मूल मॉडल संख्या RS140-1A□T■ RS140-1B□T■ RS140-1C□T■ --- --- --- ---
दांतों की संख्या सीमा 10T～60T 10T～60T 22T～60T
RS160 मूल मॉडल संख्या RS160-1A□T■ RS160-1B□T■ RS160-1C□T■ --- --- --- ---
दांतों की संख्या सीमा 10T～60T 10T～60T 22T～60T
RS180 मूल मॉडल संख्या RS180-1A□T■ RS180-1B□T■ RS180-1C□T■ --- --- --- ---
दांतों की संख्या सीमा 11T～60T 11T～20T 21T～60T
RS200 मूल मॉडल संख्या RS200-1A□T■ RS200-1B□T■ RS200-1C□T■ --- --- --- ---
दांतों की संख्या सीमा 11T～60T 11T～18T 19T～60T
RS240 मूल मॉडल संख्या RS240-1A□T■ RS240-1B□T■ RS240-1C□T■ --- --- --- ---
दांतों की संख्या सीमा 11T～60T 11T～14T 15T～60T
RF06B मूल मॉडल संख्या --- RF06B-1B□T■ --- --- --- --- ---
दांतों की संख्या सीमा 9T～60T
RS08B मूल मॉडल संख्या RS08B-1A□T■ RS08B-1B□T■ --- --- RS08B-2B□T■ --- ---
दांतों की संख्या सीमा 12T～60T 9T～60T 12T～60T
RS10B मूल मॉडल संख्या RS10B-1A□T■ RS10B-1B□T■ --- --- RS10B-2B□T■ --- ---
दांतों की संख्या सीमा 12T～60T 9T～60T 12T～60T
RS12B मूल मॉडल संख्या RS12B-1A□T■ RS12B-1B□T■ --- --- RS12B-2B□T■ --- ---
दांतों की संख्या सीमा 12T～60T 9T～60T 12T～60T
RS16B मूल मॉडल संख्या RS16B-1A□T■ RS16B-1B□T■ --- --- RS16B-2B□T■ --- ---
दांतों की संख्या सीमा 12T～60T 9T～60T 12T～60T
आकार प्रकार स्टेनलेस स्टील प्रकार इंजीनियरिंग प्लास्टिक प्रकार
धागों की संख्या एकल तार
हब प्रकार 1B 1C 1B
आकार
RS11 मूल मॉडल संख्या RS11-1B□T-SS RS11-1C□T-SS ---
दांतों की संख्या सीमा 12T～48T 12T～48T
RS25 मूल मॉडल संख्या RS25-1B□T-SS --- ---
दांतों की संख्या सीमा 10T～40T
RS35 मूल मॉडल संख्या RS35-1B□T-SS --- RS35-1B□T-P
दांतों की संख्या सीमा 10T～40T 13T～30T
RS40 मूल मॉडल संख्या RS40-1B□T-SS --- RS40-1B□T-P
दांतों की संख्या सीमा 10T～40T 12T～30T
RS50 मूल मॉडल संख्या RS50-1B□T-SS --- RS50-1B□T-P
दांतों की संख्या सीमा 10T～40T 13T～30T
RS60 मूल मॉडल संख्या RS60-1B□T-SS --- RS60-1B□T-P
दांतों की संख्या सीमा 10T～30T 13T～30T
RS80 मूल मॉडल संख्या RS80-1B□T-SS --- ---
दांतों की संख्या सीमा 10T～25T

टफ टूथ संगत आकारों के लिए यहां क्लिक करें
