बेयरिंग केज चेन
- पिन और बुशिंग के बीच एक सुई पिंजरा (इंजीनियरिंग प्लास्टिक से बना) डाला जाता है।
- आंदोलन के प्रारंभ में थोड़ी मात्रा में प्रारंभिक घिसाव बढ़ाव (0.03%) होने के बाद, आगे कोई घिसाव बढ़ाव नहीं होता है।
- मुख्य श्रृंखला स्टील से बनी है और बेयरिंग बुश चेन की तुलना में सस्ती श्रृंखला है।
विशेषताएँ
- - व्यायाम के प्रारंभ में थोड़ी सी प्रारंभिक घिसावट (0.03%) होने के बाद, आगे कोई घिसावट नहीं होती है।
- - यह NB (मानक) श्रृंखला बेयरिंग बुश चेन से सस्ता है और उत्कृष्ट लागत प्रदर्शन प्रदान करता है।
- ・使用温度範囲：-10℃～60℃
- - आरएफ डबल पिच पिच आर रोलर स्प्रोकेट का उपयोग किया जा सकता है।

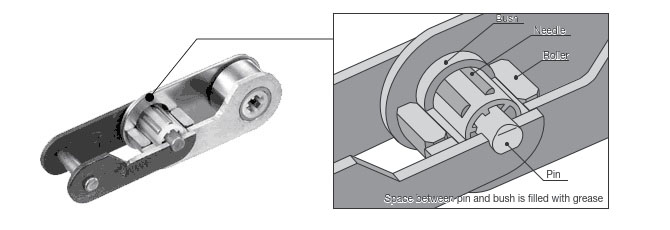

संरचना
घिसाव बढ़ाव आरेख
परिचालन की स्थिति
- चेन संख्या: RF2040R-NC
- ・チェーン張力：0.44kN{45kgf}
- चेन गति: 70 मीटर/मिनट (त्वरण परीक्षण)
- - स्प्रोकेट दांतों की संख्या: 12T x 12T
- ・लिंक की संख्या: 44 लिंक
- ・निरंतर संचालन
सावधानियां
- -अधिकतम अनुमेय भार NB (मानक) श्रृंखला बेयरिंग बुश चेन विनिर्देश से 40% कम है, इसलिए कृपया बदलते समय लगाए गए तनाव की जांच करें।
अनुलग्नक प्रकार
- ・कृपया अनुलग्नक प्रकारों के लिए निम्नलिखित देखें।
- अनुलग्नक प्रकार
स्प्रोकेट विनिर्देशों का चयन करते समय
ग्राहक के परिचालन वातावरण और श्रृंखला विनिर्देशों के अनुरूप स्प्रोकेट विनिर्देश का चयन करना आवश्यक है।
बेयरिंग केज चेन के लिए, कृपया आर रोलर विनिर्देशों के साथ मानक स्टील डबल पिच sprockets का उपयोग करें।
कृपया चेन और स्प्रोकेट संगतता चार्ट यहां देखें।
चेन और स्प्रोकेट संगतता तालिका
कैटलॉग और निर्देश पुस्तिका
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| पिच मिमी |
प्रोडक्ट का नाम | रोलर व्यास मिमी |
आंतरिक लिंक आंतरिक चौड़ाई मिमी |
|---|---|---|---|
| 25.40 | RF2040R-NC | 15.88 | 7.95 |
| 31.75 | RF2050R-NC | 19.05 | 9.53 |
| 38.10 | RF2060R-NC | 22.23 | 12.70 |
| 50.80 | RF2080R-NC | 28.58 | 15.88 |
