चेन टेंशनर

उत्पाद तस्वीरें
  • सामान्य चेन ट्रांसमिशन बनाए रखने के लिए चेन स्लैक को समायोजित करता है
  • चेन में बहुत अधिक ढीलापन होने से कंपन और शोर उत्पन्न हो सकता है, तथा स्प्रोकेट के साथ खराब मेशिंग हो सकती है, जिससे चेन का सुचारू संचरण बाधित हो सकता है।
  • हम चेन स्लो को खत्म करने के लिए चार प्रकार के चेन टेंशनर्स की एक श्रृंखला प्रदान करते हैं: TH, TCS, ETS, और TA।
※ CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें।
कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

कैटलॉग और निर्देश पुस्तिका

चेन टेंशनर का उपयोग कैसे करें

हमारे पास चार प्रकार उपलब्ध हैं: टीसीएस प्रकार, ईटीएस प्रकार, टीए प्रकार और टीएच प्रकार।
कृपया प्रत्येक का उपयोग कैसे करें, इसके लिए नीचे देखें।

और अधिक जानें

चेन टेंशनर विस्थापन और दबाव बल के बीच संबंध

  • चेन टेंशनर के मुख्य भाग में दो कुंडल स्प्रिंग लगे होते हैं। इन कुंडल स्प्रिंगों की लोच का उपयोग चेन के सिरे से जुड़े आइडलर स्प्रोकेट या प्लास्टिक शू को दबाने और ढील को समायोजित करने के लिए किया जाता है।
  • ・कृपया आइडलर स्प्रोकेट या प्लास्टिक शू के विस्थापन और उस समय कार्यरत दबाव बल के बीच संबंध के लिए नीचे दिए गए सूत्र को देखें, और इसे स्थापित और समायोजित करते समय एक मार्गदर्शक के रूप में उपयोग करें।

और अधिक जानें

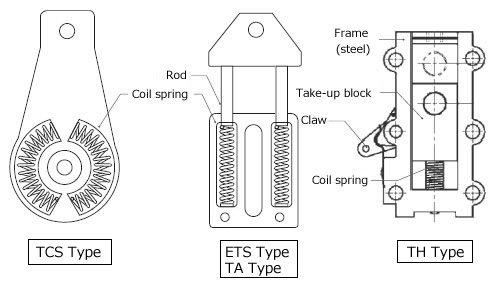

संरचना

त्सुबाकी चेन टेंशनर में एक मुख्य बॉडी और एक आइडलर स्प्रोकेट होता है (टीए प्रकार एक प्लास्टिक शू के साथ एक एकीकृत प्रकार है)।
टेंशनर बॉडी (एल्युमीनियम से बनी) को अंतर्निर्मित कुंडल स्प्रिंग की लोच का उपयोग करके तनाव उत्पन्न करने के लिए डिज़ाइन किया गया है।


[बड़ा करने के लिए क्लिक करें]

आइडलर स्प्रोकेट अनुभाग में एक स्प्रोकेट होता है जिसमें अंतर्निर्मित बेयरिंग (TH प्रकार के लिए एक विकल्प के रूप में तेल रहित बुश प्रकार भी उपलब्ध है), माउंटिंग बोल्ट और वाशर होते हैं।
स्प्रोकेट के दांत प्रेरण द्वारा कठोर किए जाते हैं, टीसीएस और ईटीएस प्रकार को ब्लैक ऑक्साइड फ़िनिश, तथा टीएच प्रकार को चढ़ाया जाता है।

उपयोग के लिए सावधानियां

  • - जब चेन स्पंदित होती है, तो टेंशनर रॉड प्रतिक्रिया में अंदर-बाहर होती है और मुख्य बॉडी से टकराती है। इससे रॉड और मुख्य बॉडी का घिसाव बढ़ जाता है, इसलिए कृपया इस दौरान उसमें तेल ज़रूर डालें।
  • - धूल भरे या संक्षारक वातावरण में टेंशनर को गंभीर नुकसान पहुँच सकता है। ऐसे वातावरण में इसका उपयोग करने से बचें।
  • - ऐसे मामलों में टेंशनर का उपयोग करने से बचें जहां उस पर जोर बल लगाया जाता है, जैसे कि ऊर्ध्वाधर ड्राइव में, और जहां गंभीर भार उतार-चढ़ाव लागू होते हैं, जैसे कि आगे और पीछे के संचालन में, क्योंकि इससे टेंशनर को गंभीर नुकसान हो सकता है।
    ​

विविधता

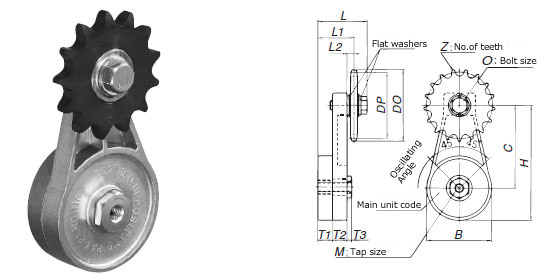

1. आइडलर स्प्रोकेट के साथ टीसीएस प्रकार ऑसिलेटिंग प्रकार


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मुख्य इकाई कोड उपयुक्त
जंजीर		 झूला
कोण		 आयाम (मिमी में) दबाने वाला बल
केएन {किलोग्राम}		 अनुमानित
द्रव्यमान
kg		 DXF आकार
3D CAD डेटा		 मानक मूल्य डिलीवरी
B C H M T1 T2 T3 L L1 L2
CT-TCS40 TC-1 RS40-1 45ﾟ 69 86.5 121 M10 15.5 15.5 5 50.5 37.5 6.5 0 {0}
～
0.15 {15}		 0.74 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TCS50 RS50-1 0.82 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TCS60 TC-2 RS60-1 30ﾟ 90 100 145 M12 18 18 7 60.5 44.5 8.5 0 {0}
～
0.39 {40}		 1.3 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TCS80 RS80-1 65.5 47 11 1.52 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
मॉडल संख्या स्प्रोकेट
दांतों की संख्या: Z		 DP
mm		 DO
mm		 स्प्रोकेट माउंटिंग बोल्ट मंज़िल ढोनेवाला
आकार: O लंबाई
मिमी		 शक्ति वर्गीकरण नाममात्र मात्रा
CT-TCS40 17 69.12 76 M10 30 10.9 10 2
CT-TCS50 15 76.35 84
CT-TCS60 13 79.60 89 M12 35 10.9 12 2
CT-TCS80 11 90.16 102 4
इस पृष्ठ के शीर्ष पर वापस जाएँ

2. ईटीएस प्रकार प्रत्यक्ष अभिनय प्रकार आइडलर स्प्रोकेट के साथ


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मुख्य इकाई कोड उपयुक्त
जंजीर		 आघात
एस
मिमी		 आयाम (मिमी में) दबाने वाला बल
केएन {किलोग्राम}		 अनुमानित
द्रव्यमान
kg		 DXF आकार
3D CAD डेटा		 मानक मूल्य डिलीवरी
H H1 F G B N T1 T2 E L L1 L2
CT-ETS40 TO-1 RS40-1 30 129 74 7 58 56.2 11 23 20 12.5 42 29 6.5 0.10 {10}
～
0.25 {25}		 0.6 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-ETS50 RS50-1 0.69 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-ETS60 TO-2 RS60-1 38 163 87 9 70 70.5 12.5 28 25 15 52 36 8.5 0.15 {15}
～
0.39 {40}		 1.15 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-ETS80 RS80-1 57 38.5 11 1.37 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
मॉडल संख्या स्प्रोकेट
दांतों की संख्या: Z		 DP
mm		 DO
mm		 स्प्रोकेट माउंटिंग बोल्ट मंज़िल ढोनेवाला
आकार: O लंबाई
मिमी		 शक्ति वर्गीकरण नाममात्र मात्रा
CT-ETS40 17 69.12 76 M10 35 10.9 10 2
CT-ETS50 15 76.35 84
CT-ETS60 13 79.6 89 M12 45 10.9 12 2
CT-ETS80 11 90.16 102 4
इस पृष्ठ के शीर्ष पर वापस जाएँ

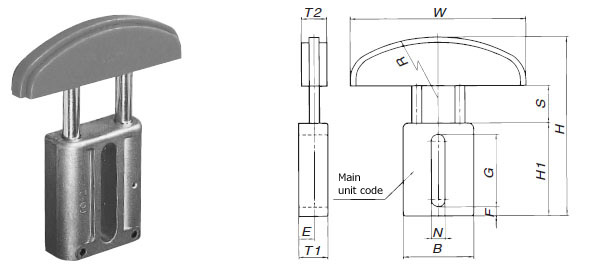

3. प्लास्टिक शू के साथ टीए प्रकार प्रत्यक्ष अभिनय प्रकार


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मुख्य इकाई कोड उपयुक्त
जंजीर		 आघात
एस
मिमी		 आयाम (मिमी में) दबाने वाला बल
केएन {किलोग्राम}		 अनुमानित
द्रव्यमान
kg		 DXF आकार
3D CAD डेटा		 मानक मूल्य डिलीवरी
H H1 F G B N T1 E W R T2
CT-TA40 TO-1 RS40-1
RS08B-1		 30 143 74 7 58 56.2 11 23 12.5 140 120 20 0.10 {10}
～
0.25 {25}		 0.39 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TA50 TO-2 RS50-1
RS10B-1		 38 164 87 9 70 70.5 12.5 28 15 140 140 22 0.15 {15}
～
0.39 {40}		 0.65 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TA60 RS60-1
RS12B-1		 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TA80 TO-3 RS80-1
RS16B-1		 44 187 104 9 86 82 14.5 33 17.5 140 160 25 0.29 {30}
～
0.59 {60}		 0.99 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
इस पृष्ठ के शीर्ष पर वापस जाएँ

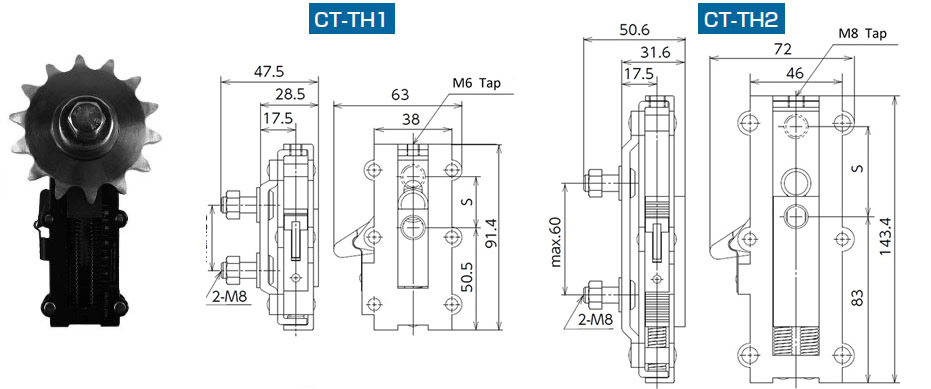

4. TH प्रकार प्रत्यक्ष अभिनय आइडलर स्प्रोकेट

मुख्य इकाई

मॉडल संख्या आघात
एस
मिमी		 स्प्रिंग धक्का बल
एन		 DXF आकार
3D CAD डेटा
पीडीएफ चित्र		 मानक मूल्य डिलीवरी
न्यूनतम अधिकतम
CT-TH1 25 39.2 117.6 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-TH2 45 98.0 294.0 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

[बड़ा करने के लिए क्लिक करें]

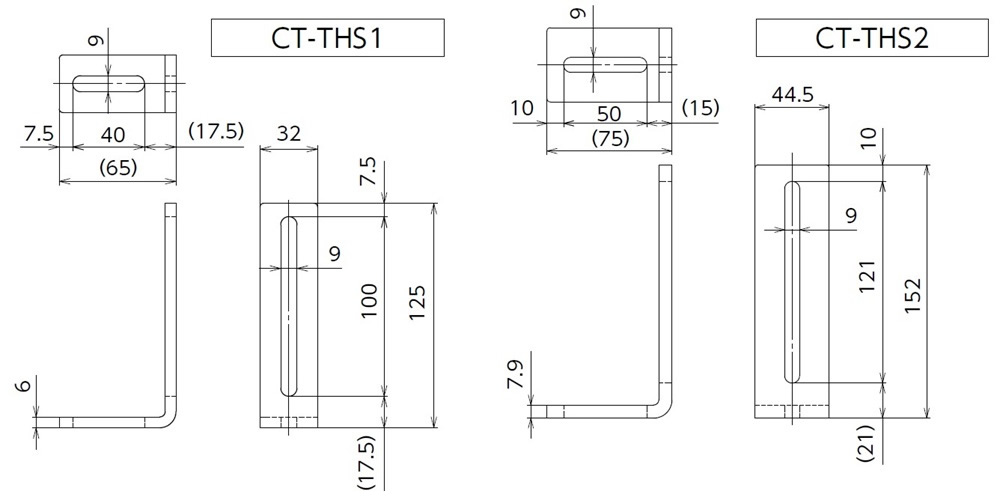

एडाप्टर (फिक्सिंग बेस)

मॉडल संख्या संगत श्रृंखला
तनाव बैंड		 DXF आकार
3D CAD डेटा		 मानक मूल्य डिलीवरी
CT-THS1 CT-TH1 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
CT-THS2 CT-TH2 DXF・3DCAD कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

[बड़ा करने के लिए क्लिक करें]
इस पृष्ठ के शीर्ष पर वापस जाएँ

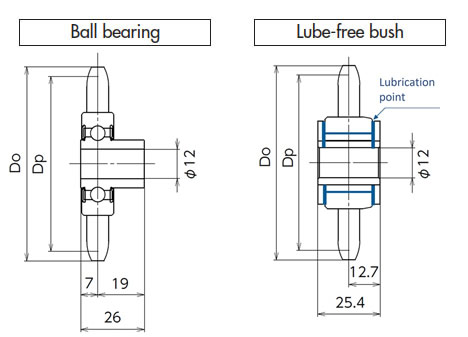

आइडलर स्प्रोकेट


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या आलसी व्यक्ति
दांतों की संख्या		 पिच सर्कल व्यास
डी पी
मिमी		 बहरी घेरा
करना
मिमी		 अधिकतम
घूर्णी गति
r/min		 असर वाला हिस्सा
अनुमेय भार
एन		 DXF आकार
3D CAD डेटा
पीडीएफ चित्र		 मानक मूल्य डिलीवरी
बॉल बेयरिंग
विनिर्देश		 RS35-THB20T 20 60.89 66 3000 3300 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS40-THB15T 15 61.08 67 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS50-THB15T 15 76.35 84 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-THB14T 14 85.61 95 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS80-THB11T 11 90.16 102 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
तेल रहित बुशिंग
विनिर्देश		 RS35-THL20T 20 60.89 66 2500 343 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS40-THL15T 15 61.08 67 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS50-THL15T 15 76.35 84 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-THL14T 14 85.61 95 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
