चेन टेंशनर विस्थापन और दबाव बल के बीच संबंध

• कार्यरत दबाव बल F(kN)

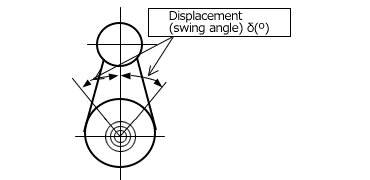

• विस्थापन (स्विंग कोण) δ(°)
• गुरुत्वाकर्षण त्वरण G=9.80665(m/s ²)

・सीटी-टीसीएस40, सीटी-टीसीएस50
F=(0.26×δ+0.8)×G× ^10-3 *दबाव बल सीमा: 0 से 0.15 (kN)

・सीटी-टीसीएस60, सीटी-टीसीएस80
F=(0.95×δ+1.5)×G× ^10-3 *दबाव बल सीमा: 0 से 0.39 (kN)

• कार्यरत दबाव बल F(kN)

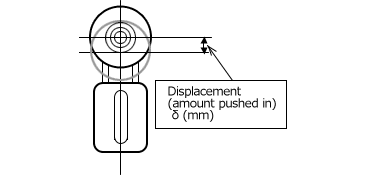

• विस्थापन (धक्का राशि) δ(मिमी)
• गुरुत्वाकर्षण त्वरण G=9.80665(m/s ²)

・CT-ETS40, CT-ETS50, CT-TA40
F=(0.8×δ+8.4)×G× ^10-3 *दबाव बल सीमा: 0.10 से 0.25 (kN)

・सीटी-ईटीएस60, सीटी-ईटीएस80, सीटी-टीए50, सीटी-टीए60
F=(1.36×δ+19.1)×G× ^10-3 *दबाव बल सीमा: 0.15 से 0.39 (kN)
