एचटी-फ्लेक्स कपलिंग NES सीरीज़ (डिस्क कपलिंग)
- छोटी सर्वो मोटरों को चलाने के लिए आदर्श एक छोटी डिस्क युग्मन।
- यह एक छोटी डिस्क कपलिंग है जो हब और स्पेसर सामग्री के लिए अतिरिक्त सुपर ड्यूरालुमिन का उपयोग करती है।
- हम सीधे हब्स का चयन प्रस्तुत करते हैं जो मरोड़ कठोरता पर जोर देते हैं तथा कम जड़त्व आघूर्ण वाले कम जड़त्व हब्स प्रदान करते हैं।
- ・लागू शाफ्ट व्यास: Φ4mm से Φ50mm
- टॉर्क रेंज: 0.7 से 300 एनएम
हब प्रकार
- - मरोड़ कठोरता पर जोर
सीधा हब
- ・कम जड़त्व पर जोर
कम जड़त्व हब
- ・दोनों की विशेषताओं का उपयोग करना
हब संयोजन
विशेषताएँ
-
-उच्च मरोड़ कठोरता
सीधे हब में उच्च मरोड़ कठोरता और सर्वो मोटर ड्राइव आदि के लिए उत्कृष्ट ट्रैकिंग है। यह सटीक नियंत्रण के लिए आदर्श है।
-
-कम जड़त्व आघूर्ण
हब और स्पेसर हल्के, उच्च-शक्ति वाले, अतिरिक्त-सुपर ड्यूरालुमिन से बने हैं, और कम-जड़त्व वाले हब का अनूठा आकार जड़त्व आघूर्ण को और भी कम करता है। सर्वो मोटर ड्राइव जैसे उच्च-त्वरण/मंदन संचालन के लिए आदर्श।
-
・गैर-प्रतिक्रिया
शक्ति संचरण पूरी तरह से घर्षण युग्मन द्वारा होता है, इसलिए कोई प्रतिक्षेप नहीं होता। उच्च-सटीक स्थिति निर्धारण के लिए आदर्श।
-
・स्थापित करने में आसान
समाक्षीयता सुनिश्चित करने के लिए दोनों तरफ के हब जोड़े गए हैं। हब को शाफ्ट पर दोनों तरफ लगे दो क्लैंप बोल्टों को कस कर लगाया जा सकता है।
-
・अत्यधिक चयन
हम कुल 56 कम जड़त्व वाले हब और सीधे हब, तथा शाफ्ट बोर व्यास के 3,252 संयोजनों के साथ आवश्यकताओं की एक विस्तृत श्रृंखला प्रदान करते हैं।
-
・पर्यावरण के अनुकूल
यह उत्पाद RoHS, JIG, PFOS और SVHC (15 पदार्थ) जैसे खतरनाक रासायनिक पदार्थों पर विनियमों का अनुपालन करता है।
उत्पाद लाइन अप
| मॉडल संख्या | प्रकार | स्वीकार्य टॉर्क एन・एम |
शाफ्ट छेद व्यास सीमा | मॉडल संख्या | प्रकार | स्वीकार्य टॉर्क एन・एम |
शाफ्ट छेद व्यास सीमा |
|---|---|---|---|---|---|---|---|
| NES07 | एकल स्पेसर | 0.7 | Φ4～Φ6 | NES100 | एकल स्पेसर | 10 | Φ8～Φ22 (Φ15) |
| NES15 | एकल स्पेसर | 1.5 | Φ4～Φ8 | NES250 | एकल स्पेसर | 25 | Φ10～Φ25 (Φ20) |
| NES20 | एकल स्पेसर | 2.0 | Φ5～Φ10 | NES800 | एकल स्पेसर | 80 | Φ14～Φ30 (Φ24) |
| NES30 | एकल स्पेसर | 3.0 | Φ6～Φ16 | NES1300 | एकल स्पेसर | 130 | Φ20～Φ35 (Φ32) |
| NES50 | एकल स्पेसर | 5.0 | Φ6～Φ16 (Φ10) | NES2000 | एकल स्पेसर | 200 | Φ25～Φ45 (Φ35) |
| NES70 | एकल स्पेसर | 7.0 | Φ8～Φ20 (Φ14) | NES3000 | एकल स्पेसर | 300 | Φ35～Φ50 (Φ42) |
*निम्न जड़त्व हब NES50 से NES3000 तक के आकार में उपलब्ध हैं। ( ) निम्न जड़त्व हब के अधिकतम शाफ्ट बोर व्यास को इंगित करता है।
शाफ्ट बन्धन विधि
*हम की-वे प्रोसेसिंग (क्लैंप + की-वे), टेपर्ड शाफ्ट कम्पैटिबिलिटी और एडाप्टर स्पेसिफिकेशन वाले उत्पाद भी बनाते हैं। कृपया अधिक जानकारी के लिए हमसे संपर्क करें।

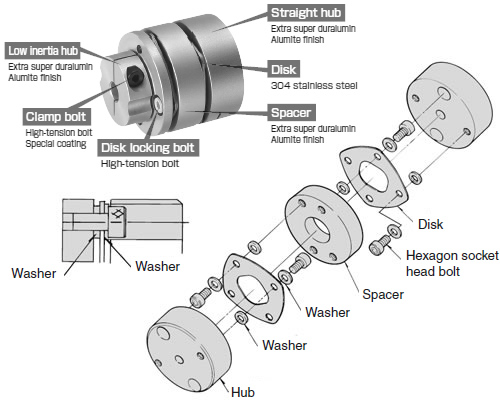

संरचना/सामग्री
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| NES | 100 | W | - | D | 10 | C | X | N | 20 | C |
| ｜ शृंखला |
｜ आकार |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
｜ बायां हब शाफ्ट छेद व्यास मिमी |
｜ बायां हब शाफ्ट बन्धन विधि C: क्लैंप शाफ्ट छेद |
｜ ｜ ｜ ｜ ｜ |
｜ दायां हब शाफ्ट छेद व्यास मिमी |
｜ दायां हब शाफ्ट बन्धन विधि C: क्लैंप शाफ्ट छेद |
||
| बायां हब प्रकार N: सीधा हब D: कम जड़त्व हब |
दायां हब प्रकार N: सीधा हब D: कम जड़त्व हब |
|||||||||
| प्रकार W: स्पेसर प्रकार एस: एकल प्रकार |
||||||||||
