उत्पाद जानकारी क्लच
एक यांत्रिक तत्व जो दो शक्ति संचरण शाफ्टों के बीच घूर्णन को संचारित और अवरुद्ध करता है।
दो प्रकार के क्लच उपलब्ध हैं: कैम क्लच (एकतरफ़ा क्लच) और एसआर क्लच (एकल रोटेशन क्लच)। कैम क्लच में एक यांत्रिक गैर-बैकलैश संरचना होती है जिसमें आंतरिक और बाहरी रेस के बीच कई कैम लगे होते हैं, और ये तीन अलग-अलग उपयोगों के लिए उपलब्ध होते हैं: बैकस्टॉप, ओवररनिंग और इंडेक्सिंग।
एक सरल लीवर ऑपरेशन के साथ, एसआर क्लच सटीक समय के साथ लगातार घूमते बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक पूर्ण घुमाव या पूर्णांक संख्या में घुमाव दे सकता है।
क्लच से संबंधित जानकारी
कैम क्लच (वन-वे क्लच) क्या है?
जब मैकेनिकल वन-वे क्लच की बात आती है, तो त्सुबाकी का कैम क्लच दिमाग में आता है।
यह एक यांत्रिक नॉन-बैकलैश वन-वे क्लच है जिसमें कई कैमों की व्यवस्था होती है।
लाइनअप को तीन श्रेणियों में विभाजित किया गया है: बैकस्टॉप, ओवररनिंग और इंडेक्सिंग।
एसआर क्लच (सिंगल रोटेशन क्लच) क्या है?
एसआर क्लच एक ऐसा क्लच है, जो एक साधारण लीवर ऑपरेशन के साथ, लगातार घूमने वाले बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक एक या एक पूर्णांक संख्या में चक्कर लगाता है।
वह तंत्र जिसमें आंतरिक और बाहरी रेस जाल से जुड़े होते हैं, अत्यधिक विश्वसनीय और सटीक टाइमिंग ड्राइव को सक्षम बनाता है जो घर्षण तंत्र, रैचेट तंत्र, या पिन और कुंजी तंत्र का उपयोग करने वाले क्लच के साथ संभव नहीं है।
क्लच उत्पाद सूची
अनुक्रमण

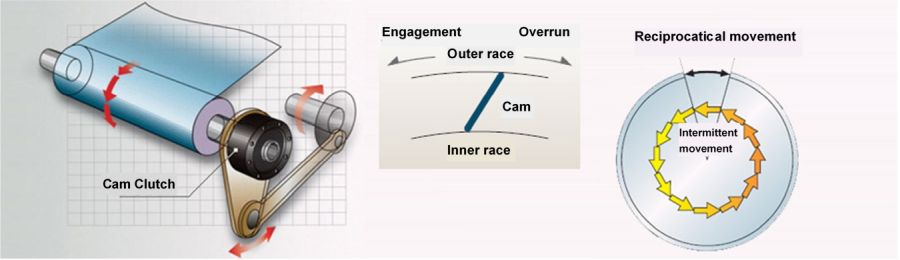

इसे रोटरी आंतरायिक फीड के रूप में भी जाना जाता है, यह तंत्र बाहरी रेस की निरंतर चक्र गति को आंतरायिक रोटरी गति में परिवर्तित करता है और इसे आंतरिक रेस (शाफ्ट) तक पहुंचाता है।
इस विधि में बार-बार उच्च आवृत्ति का प्रयोग और निष्क्रियता शामिल है।
बाहरी रेस एक निश्चित कोण पर प्रत्यागामी गति दी जाती है, जिससे कैम क्लच बारी-बारी से जुड़ता है और लगातार निष्क्रिय रहता है, जिसके परिणामस्वरूप रुक-रुक कर फीडिंग होती है।

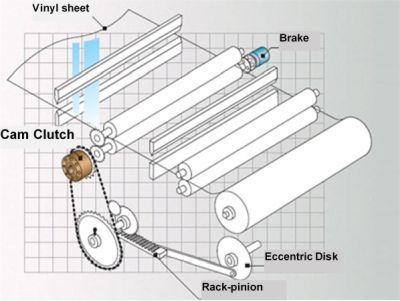

बैग बनाने की मशीन में शीट फीडिंग का उदाहरण
बाईं ओर की छवि बैग बनाने वाली मशीन में विनाइल शीट डालने के उपयोग का एक उदाहरण दिखाती है।
विकेन्द्रित डिस्क से प्रत्यागामी गति को रैक और पिनियन द्वारा त्वरित किया जाता है, तथा कैम क्लच बाहरी रेस का प्रत्यागामी कोण बढ़ाया जाता है।
विनाइल शीट की फीडिंग सटीकता में सुधार करने के लिए ब्रेक का उपयोग किया जाता है।
कैम क्लच का उपयोग करने के लाभ
- ・सर्वो मोटर की तुलना में उच्च फीड आवृत्ति संभव है (अधिकतम 1200 बार/मिनट)
- - फ़ीड की लंबाई को लगातार समायोजित किया जा सकता है, जिससे पैरामीटर सेट करने की चिंता समाप्त हो जाती है।
- - एक कम लागत वाली अनुक्रमण प्रणाली को साकार किया जा सकता है।
एमआई सीरीज
मॉडल संख्या MI~
यह प्रकार उच्च परिशुद्धता अनुक्रमण फ़ीड में सक्षम है।
- - मुख्यतः अनुक्रमण प्रयोजनों के लिए उपयोग किया जाता है।
- -उच्च परिशुद्धता अनुक्रमण फ़ीड संभव है।
- - मध्यम से कम गति अनुक्रमण और छोटी फ़ीड लंबाई की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
- - निरंतर मेशिंग ऑपरेशन इसे लोड में उतार-चढ़ाव के लिए उपयुक्त बनाता है।
शाफ्ट व्यास रेंज मिमी
Φ19～Φ250
टॉर्क रेंज N・m
314～176000
एमआई-एस श्रृंखला
मॉडल संख्या MI□□-S
उत्कृष्ट पहनने के प्रतिरोध के साथ अनुक्रमण के लिए एक कैम क्लच।
- - कैम की सतह को विशेष रूप से कठोर बनाया गया है, जिससे यह अत्यधिक घिसाव प्रतिरोधी बन गया है।
- -यह श्रृंखला विशेष रूप से बैग बनाने वाली मशीनों और कॉयलिंग मशीनों में सामग्री डालने के लिए विकसित की गई थी।
- - धीमी अनुक्रमण और लंबी फ़ीड लंबाई की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
- -यह उत्पाद ऑर्डर पर बनाया जाता है।
शाफ्ट व्यास रेंज मिमी
Φ55～Φ75
टॉर्क रेंज N・m
43.1～196
एमएक्स सीरीज
मॉडल संख्या MX~
उच्च गति अनुक्रमण के दौरान उच्च फीडिंग सटीकता प्राप्त की जा सकती है।
- - इसमें उच्च गति अनुक्रमण के दौरान उत्कृष्ट मेशिंग प्रतिक्रिया होती है, जो उच्च परिशुद्धता फीडिंग की अनुमति देती है।
- - उच्च गति अनुक्रमण और छोटी फ़ीड लंबाई की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
शाफ्ट व्यास रेंज मिमी
Φ22～Φ70
टॉर्क रेंज N・m
78.4～784
