प्लास्टिक मॉड्यूलर चेन WT2525VG-K प्रकार
- チェーンピッチ
25.4mm - सीधा परिवहन के लिए
- बंद प्रकार
- रबर का प्रकार
- स्थिर परिवहन और लागत-प्रभावशीलता दोनों प्राप्त करना। रबर प्रकार अब WT2520 श्रृंखला में उपलब्ध है।
- संवहन सतह रबर से ढकी हुई है, जिससे यह 20 डिग्री के अधिकतम कोण पर बक्से और अन्य वस्तुओं के झुके हुए संवहन के लिए आदर्श है।
विशेषताएँ
-

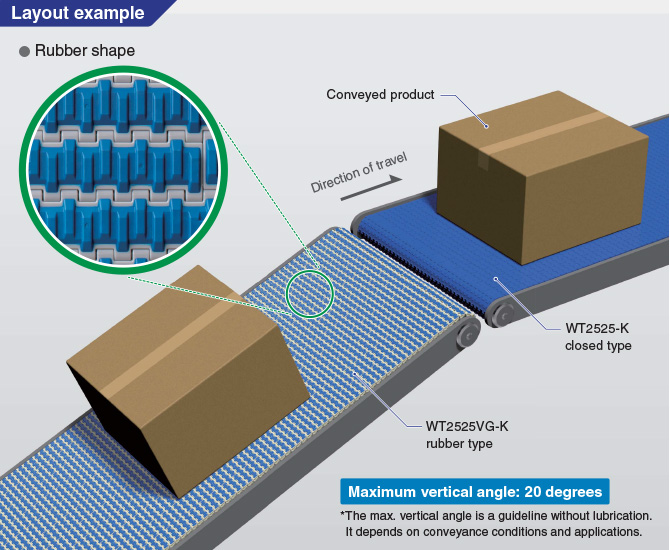

- संवहन सतह पर रबर का उच्च घर्षण इसे झुकी हुई परिवहन के लिए आदर्श बनाता है
चेन की संवहन सतह पर दो रंगों में रबर को ढालने से, संवहन की जाने वाली वस्तुएं आसानी से फिसलती नहीं हैं, जिससे ढलान पर वस्तुओं को संवहन करना संभव हो जाता है।
-
・ इन-लाइन लेआउट स्थानांतरण स्थान को कम करता है
-

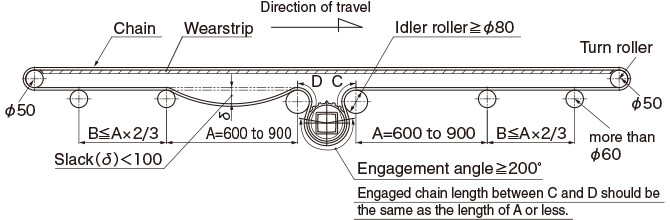

- फॉरवर्ड/रिवर्स बॉटम ड्राइव लेआउट
-
- इंडेंट रबर को घिसने से बचाते हैं

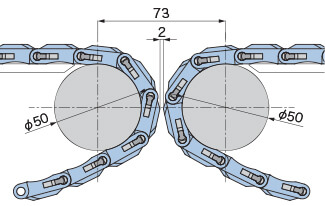

कन्वेयर के अंत में Φ50 गोल बार स्थापित करके, कन्वेयर के बीच स्थानांतरण स्थान को कम करना संभव है।
इस स्थिति में, ड्राइव फ़ॉरवर्ड/रिवर्स बॉटम ड्राइव है। लेआउट जानकारी के लिए, नीचे "फ़ॉरवर्ड/रिवर्स बॉटम ड्राइव लेआउट" देखें।
नोट: इन-लाइन पर उलझाव को रोकने के लिए सुरक्षा उपकरण (जैसे सुरक्षा कवर) लगाएं।

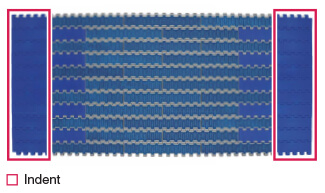

एक इंडेंटेड क्षेत्र (रबर रहित क्षेत्र) प्रदान करके, इसे कन्वेयर के वापसी मार्ग पर चेन सपोर्ट (रिटर्न रोलर सपोर्ट और रेल सपोर्ट) के रूप में इस्तेमाल किया जा सकता है, जिससे रबर वाले हिस्से को घिसने से बचाया जा सकता है। नोट) 1
इंडेंट बनाते समय, रबर टाइप WT2525VG-K को बंद टाइप WT2525-K के साथ मिलाएँ। जैसा कि दाईं ओर की तस्वीर में दिखाया गया है, इस संयोजन के बाहरी रंग अलग-अलग होंगे। नोट 2
टिप्पणी
1. विशेष लेआउट (नीचे ड्राइव) के मामले में, रबर भाग को रिटर्न रोलर द्वारा समर्थित किया जाना चाहिए।
2. यदि इंडेंट की आवश्यकता है, तो उत्पाद ऑर्डर के अनुसार बनाया जाएगा (प्रत्येक ऑर्डर के लिए कोटेशन आवश्यक है)।
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| मध्यम | △ | ● | △ | ● | ● | △ | ○ | ● | △ |
| छोटा | △ | ● | △ | ● | ● | △ | ● | ● | △ |
उपयोग
- ■कार्डबोर्ड शीट परिवहन
- ■ रबर ब्लॉकों का झुकाव वाला परिवहन
- ■ सिकुड़ी हुई बोतलों का झुकाव वाला परिवहन
कार्डबोर्ड शीट काटना
रबर ब्लॉकों का झुकाव वाला परिवहन
सिकुड़ी हुई बोतलों का झुकाव वाला परिवहन
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 25.4 |
|---|---|
| उपयोग | सीधा परिवहन के लिए |
| चेन प्रकार | बंद प्रकार |
| रबर का प्रकार | |
| मुख्य बॉडी चेन विनिर्देश | - |
| पिन प्रकार | - |
| पिन सामग्री | - |
| पिन का आकार | - |
| शीर्ष प्लेट की मोटाई मिमी | - |
| पुशर सामग्री | - |
| अन्य सुविधाओं | - |
| नमूना | WT2525VG-K |
|
|
| चेन की चौड़ाई मिमी | 76.2～2362.2 |
| संगठित इकाई | प्रत्येक 76.2 मिमी |
कैटलॉग और निर्देश पुस्तिका
अन्य WT2520 श्रृंखला
- チェーンピッチ
25.4mm - सीधा परिवहन के लिए
- बंद प्रकार
- - WT2520 श्रृंखला: स्थिर परिवहन और कम लागत
- - कन्वेयर के अंत में एक गोल बार स्थापित करके, कन्वेयर के बीच स्थानांतरण स्थान को कॉम्पैक्ट बनाना संभव है।
- - खड़ी चादरें, सूटकेस, मशीन टूल्स और निर्माण सामग्री के परिवहन के लिए आदर्श।
